雙十一已經過去兩天了
剁掉的手都長好了嗎?

要説剁手,還真不是個容易的事兒
剁手不是你想剁,想剁就能剁
除了要有錢,還要有網才行
説起這個
網線可是剁手的必備工具
師兄最近剛買了根網線打算留在宿舍備用
但網線有些太長啦
這可讓有強迫症的師兄為難了
這時候,小編跳出來説:問題不大。
可以把網線剪短點啊
而且還可以私人定製
想要多長就做多長!
實驗器材
所標杯、網線、RJ45水晶頭、壓線鉗、網線測試儀
實驗過程

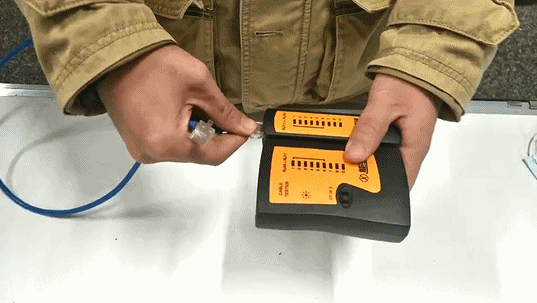

首先用測試儀檢查一下
插上網線,打開測試儀開關
對應各燈依次從1至8閃爍
説明準備好的網線是沒有問題的
或者使用這根網線上網
如果網絡沒有問題
説明網線此時還是好好的

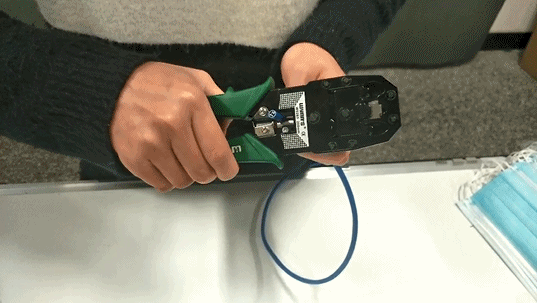

拿出壓線鉗將其中的一個水晶頭剪掉
仔細觀察
使用的是壓線鉗的哪一部分?
用同樣的方法
將網線剪出你所需要的長度

之後我們就正式進入做網線之路啦
在2至3cm的長度位置上
使用壓線鉗有凹槽的部分
將網線外側的保護膠條剪掉
輕輕旋轉幾圈
膠條就掉下來啦

看這些線是不是兩兩絞在一起?
這就是**“雙絞線”**
也就是咱們經常用的**“網線”**

認真研究一下
每條細線上是不是都有顏色呢
按照從左至右
“白橙、橙、白綠、藍、白藍、綠、白棕、棕”
的順序將網線排列好
儘量減少線與線之間的交叉纏繞
否則線的順序容易被打亂
整理好網線的順序之後
用壓線鉗將各線頭剪齊平

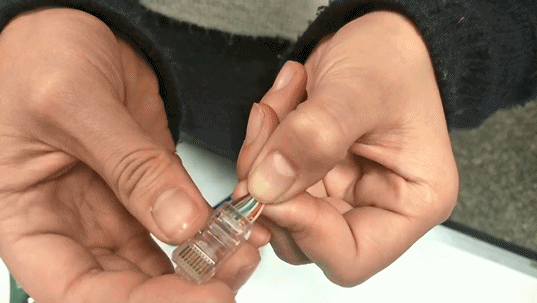

將水晶頭有銅片的一面朝上
把線按照排好的順序塞進水晶頭

最後

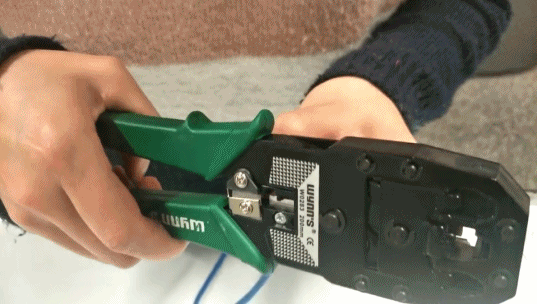

將水晶頭塞進壓線鉗
將水晶頭上的小銅片對準壓線鉗
用力壓緊
你會聽見啪的一聲
水晶頭上的銅片也全部被按下去啦

看起來是一條成功的網線了
到底最後成沒成功
還是要測試一下才見分曉
可以使用測試儀或者直接用來連下網
你能一次做成功嗎?
原理解説
咱們生活中常用的網線大都是雙絞線
最主要的原因當然是價格便宜
雙絞線的連接方式有兩種
一種是直通式線纜,另一種是交叉式線纜
咱們大多用的是直通式線纜
這就要求雙絞線的每組線在兩端是一一對應的
顏色相同的線在兩端水晶頭中的槽
要對應保持一致
細細觀察
你的專屬網線兩端的水晶頭中
線的顏色順序是不是相同呢?
