家裏的飛利浦可水洗電動剃鬚刀用了可能8到10年了,充不進去電,於是在淘寶買耗材(20塊電池電極電路板一套包郵,加2元帶T8梅花螺絲刀),
在數碼之家論壇找教程(yaodao6699的“詳細拆解飛利浦HQ6075剃鬚刀並更換舊電池,保證你看完後能夠自己操作:http://bbs.mydigit.cn/read.php?tid=2032086;rhh36的“拆 飛利浦HQ6075剃鬚刀”http://bbs.mydigit.cn/read.php?tid=445531),自己嘗試一下。
大致流程:

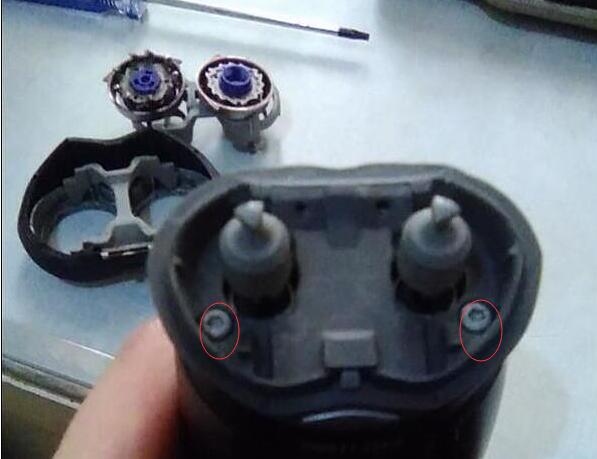

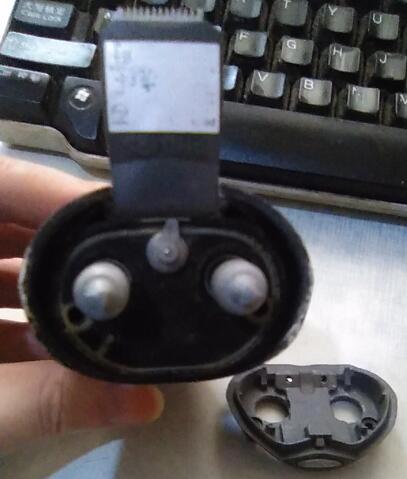

擰下頂蓋螺絲(用T8梅花螺絲刀,其實我覺得應該叫六角螺絲刀,過程中別把下面的密封圈弄丟了):

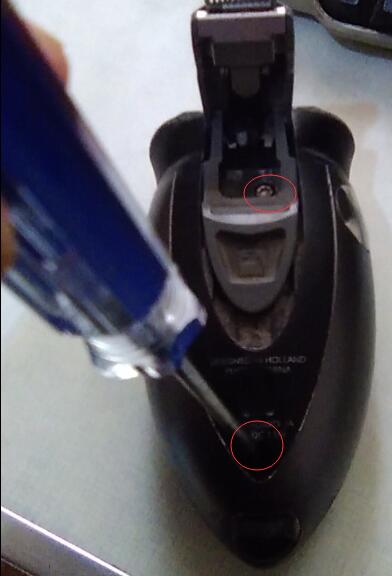

擰下鬢角刀下的和充電孔附近的螺絲:

挖出防水蓋:

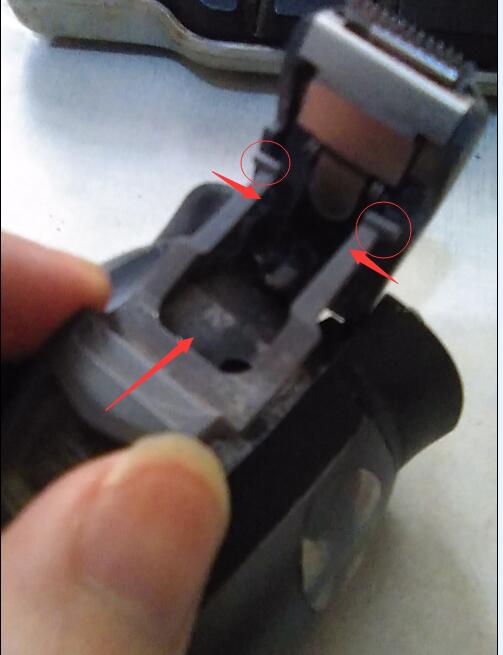

向內推鬢角刀支架的上面兩個支點,再從下往上推出支架:

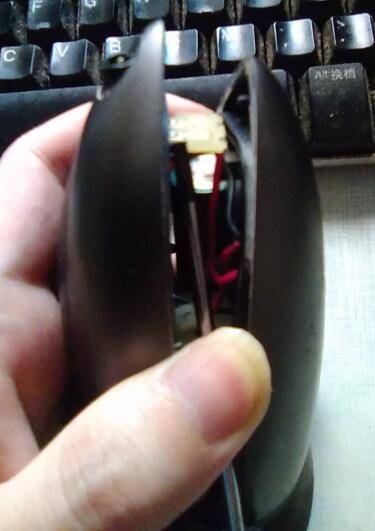

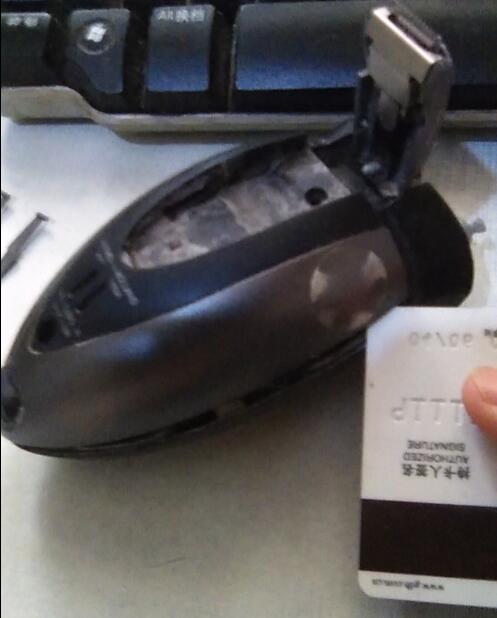

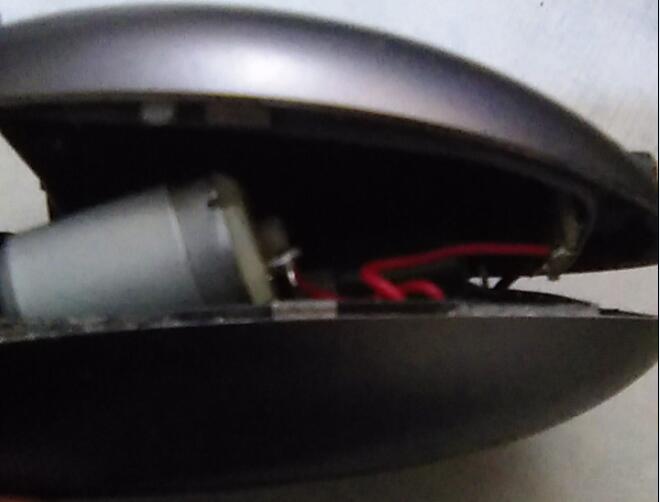

用借記卡撬開外殼:

別用手指甲,沒戲的。

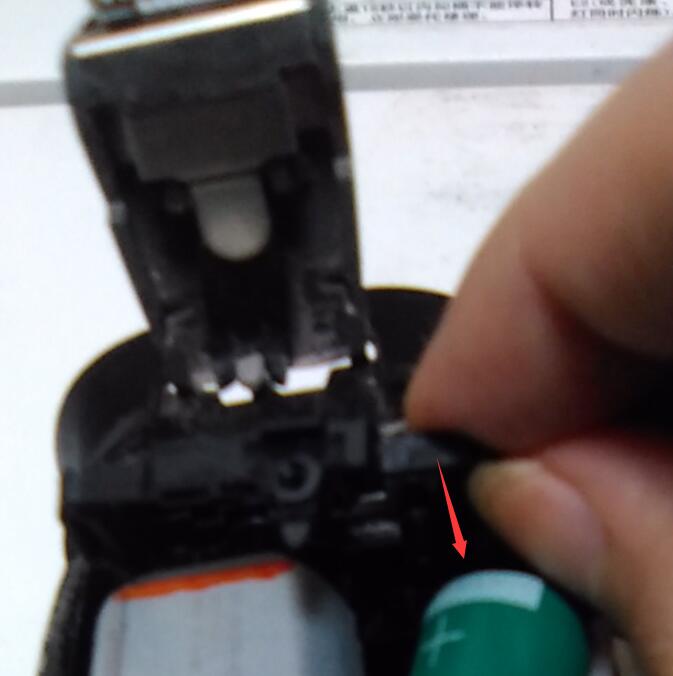

充電插頭用螺絲刀勾住或頂住,撥開或這説拔下來:

電機輔助支架我是按住右邊往右下拔再往上抬的,小心別弄斷:

往前推電動機露出齒輪箱:

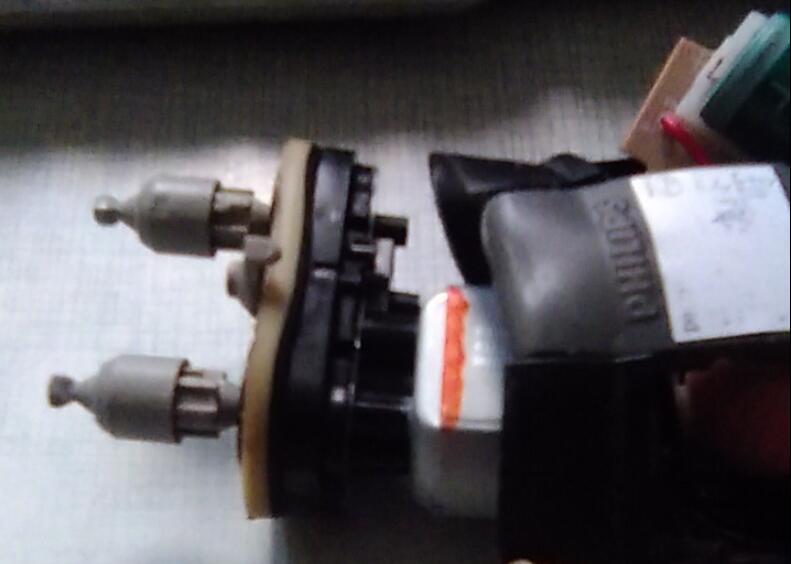

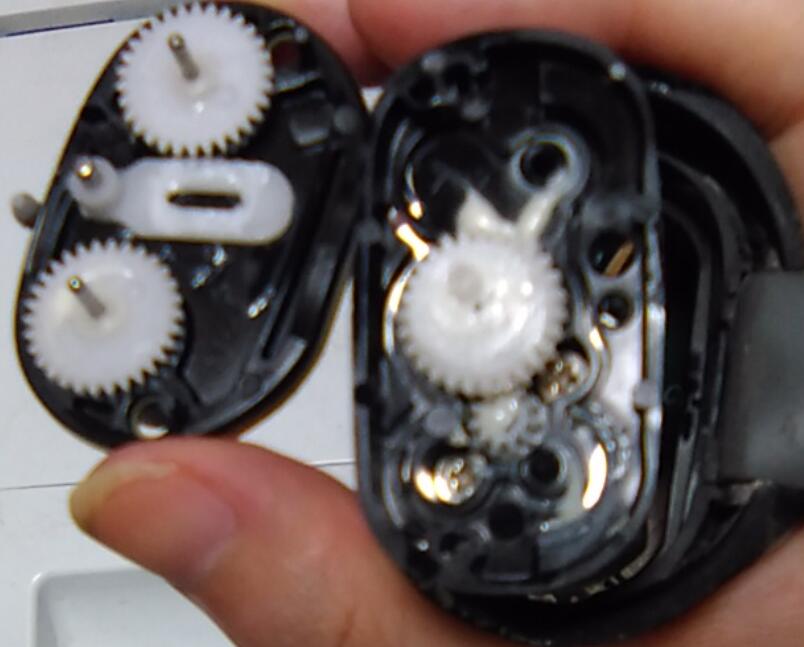

拔開齒輪箱(這次用指甲摳):

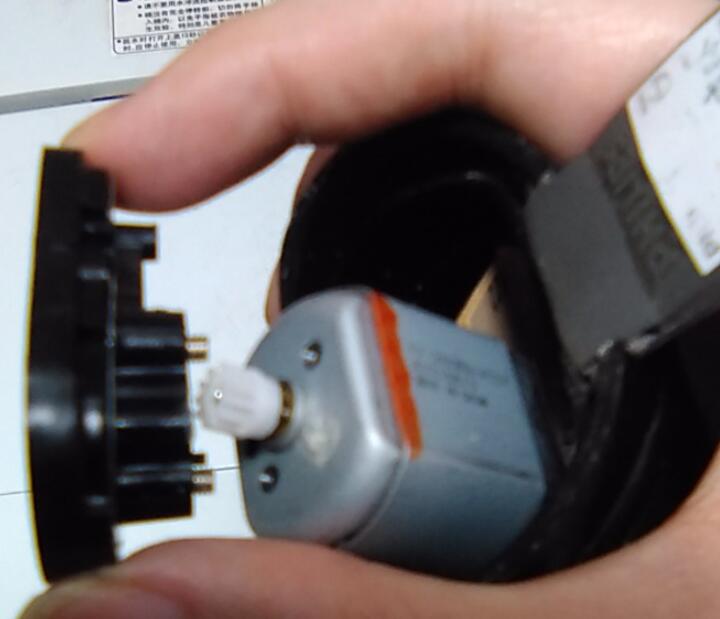

拔掉傳動齒輪,用9塊9包郵的鐘表起子一類的東西把小螺絲擰開,就能拆掉電機了:

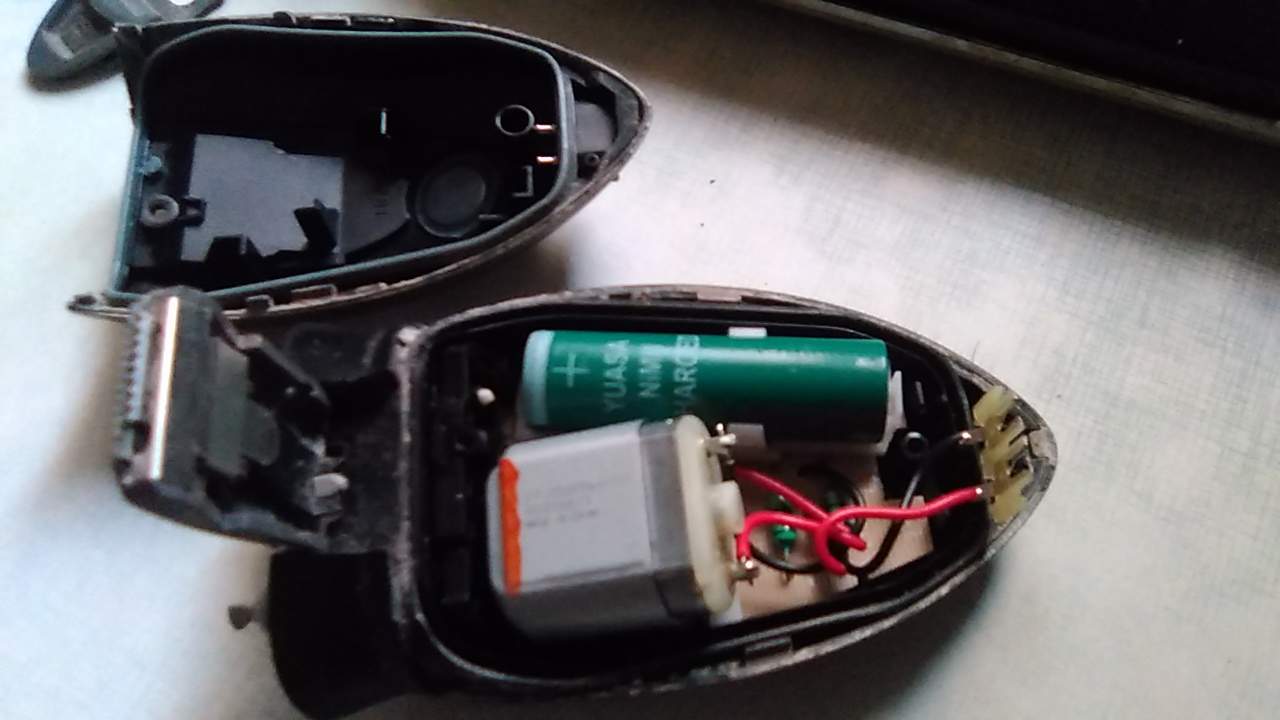

所有操作逆向來一遍,就可以換掉電池、主板、電機這一套了。我原來的是綠電池:

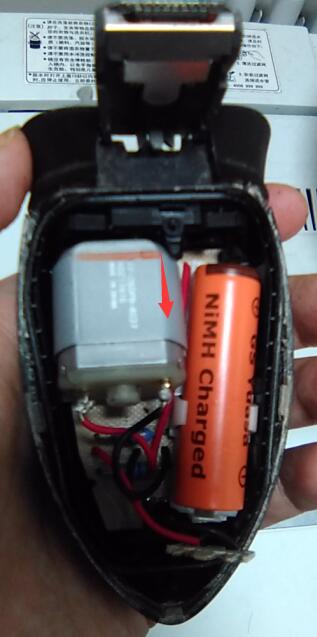

換的一套是紅電池:

重裝的時候電機輔助支架上凸起部分要衝下,別裝反。商家充了電發過來的,裝好後立刻能用,不知道是不是心理作用,感覺似乎有勁了。
————
當年這種鎳氫充電電池可水洗的剃鬚刀要500多;鋰電池的要800多,傳説有些商家可以將其改造成鋰電池的,只是電路會大改,以後要按住開關才能持續運轉了,我沒試過真假不知道是否有升級效果;
淘寶上也有單賣的,號稱不改充電系統,只是換個特殊的鋰離子內芯的電池進去,就能做到1.2V輸出了……但我聽説南孚的1.5V鋰離子降壓電池都有2個正極,充電和放電時是用不同的正極的,所以此類特殊升級電池是否真有效果不清楚。
期待其它用過的人的反饋。
————
其實還有個辦法,把新電路板連接電機的電線剪斷,再把舊電機連接電路板的電線剪斷,都剝皮露出銅線來,繞在一起,用微型熱縮管包上,再用在燃氣灶上烤過的老虎鉗燙一下,令其縮緊包裹絕緣。

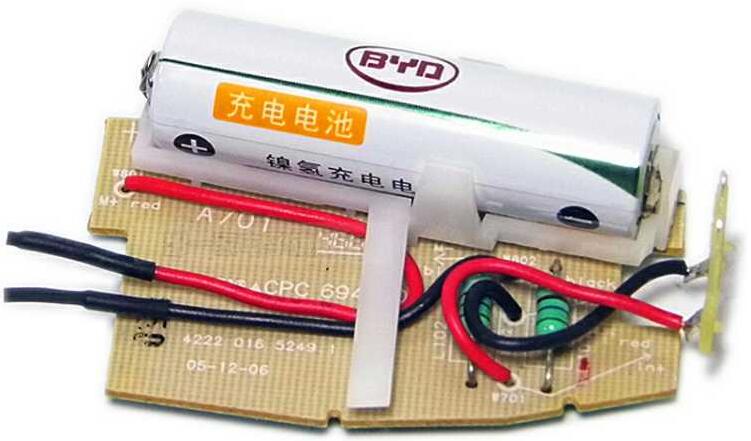

不過直接這麼賣的比亞迪套裝方案居然要65塊,如下圖所示:

所以沒捨得買。也不知道比亞迪的電池是不是比GS-yuasa的電池好很多所以沒電機還那麼貴?此思路也可以參考,沒有微型熱縮管可以用電工膠布,怕固定不牢可以用導電膠水。
當然會焊接也敢焊接的人直接用enelong的國產大容量低自耗電池焊上去應該效果更好。
————
對了,如果換過之後搖晃剃鬚刀時有滴啦滴啦的響聲,估計是老用北方的硬自來水去洗剃鬚刀,多少有點水垢、鐵鏽留在裏面沒清理乾淨,應該不影響使用。飛利浦這些早期的可水洗電動剃鬚刀和他們收購的美國西雅圖Sonicare的電動牙刷不同,沒有垂直充電的結構,不容易導致污水滲透進電路板,所以不會輕易壞掉的。
————
其實最好是一開始就買乾電池型的可水洗飛利浦電動剃鬚刀(HQ5705、HQ902之類的,但貌似都停產了只有二手貨或樣機可買了?),然後自己換碩而博或南孚的的1.5V鋰降壓充電電池。那樣應該更耐用。
國產貨們好的不學壞的學,紛紛搞成內置超聲波電焊焊死的充電電池的模式,結果電池老化後換起來就很麻煩,唉,一點都不環保。當然其實本文這種換法也不環保,實在是想不起來電烙鐵扔哪兒了,我也不擅長焊接。
現在帶電路板都這麼便宜,可能説明貼片電容,機械手焊接等自動化流水線很普及,所以帶電路板也不貴了?怪不得老外逐漸發展成損壞就整體更換的模式,人工才是最貴的了……
————
