塑料殼埋頭的對槍的設計形成了挑戰,就需要想一些解決辦法,個人相信解決辦法有很多種,也相信輕兵器行業也有人琢磨這個事情,個人這裏的想法,屬於拋磚引玉。
就槍的設計而言,把重要部件的可選方案、供彈方式和槍的總體佈局組合一下,就可以有很多種。具體來説,重要部件有彈膛、供彈具;供彈方案有向前推彈和向後推彈;槍的總體佈局有有託和無託。
彈膛方案有多彈膛和單彈膛方案。單彈膛就是一個彈膛,在供彈和拋殼時彈膛要和槍管分離,發射時要對準槍管。單彈膛結構可以選擇升降彈膛和擺動彈膛,象G11哪種彈膛垂直旋轉並不可取,因為那樣供彈要從底部或者上部沿着垂直方向運動,而步槍結構則是縱向尺寸更寬裕而上下尺寸更緊張。彈膛採用擺動結構也不是很便利,因為擺動結構橫向尺寸要大一下,不過美國研製塑料殼埋頭彈機槍就採用單彈膛擺動結構,畢竟機槍對尺寸方面更寬裕一些。相對而言彈膛上下升降在橫向和上下方向尺寸都較小,更為可取。多彈膛結構就象左輪手槍那樣,只不過彈膛數量不需要那麼多,2-3個即可。2個彈膛就成180°分佈,3個彈膛成120°分佈。多彈膛結構自然會比單彈膛要重,畢竟多了彈膛;在寬度方面也要寬一些,因為彈膛旋轉也要佔據橫向空間。另外由於旋轉在上下和橫向上的尺寸是一樣的,比單彈膛升降結構更佔據上下和橫向寬度,這對槍的總體尺寸控制不利,也增加了槍後座時自動系統的尺寸和實現難度。多彈膛結構比單彈膛結構的好處是多個彈膛更有利於散熱和降低彈膛升温速度,這對持續射擊有好處。所以,優選升降彈膛結構,多彈膛結構可以作為備選方案。
由於彈膛是個圓柱體,供彈時彈膛也離開了槍管,所以可以從前往後或從後往前推彈入膛,從前往後推彈入膛的好處是槍機框在後坐過程中推彈入膛,供彈能量租;另外彈膛在供彈具後面,這會讓同樣槍長情況下槍管的有效長度更長。不過,從前向後供彈也存在供彈推力大的問題,如果是升降彈膛則存在彈膛早離開槍管較早開鎖的問題,不便於實現空倉掛機實現的問題,單彈膛結構存在彈殼向後拋的問題。從前向後供彈如果選擇的是多彈膛結構,在後坐推彈過程中不需要儘快開鎖,因為推彈入膛時已經有彈膛可以接受彈藥;採用3彈膛結構時還可以實現從前向後供彈和向前拋殼。不過,三彈膛結構在供彈時彈膛不在槍管正下方,而是要偏離一點位置,這對供彈具的設計不利。從後往前供彈的實現方式與當前槍械相同,自然拋殼也是向前拋,那麼推彈入膛是在槍機復進過程中實現的,所以開鎖可以較晚,這會減少彈殼殘餘燃氣進入機匣的機會。從後往前供彈還比較方便實現空倉掛機。從後往前供彈採用升降彈膛更合適,採用多彈膛結構反而不利,因為多彈膛結構要實現推彈入膛和實現彈膛旋轉,在結構上會更復雜。關於供彈,優選從後往前推彈入膛,從前向後推彈可以和多彈膛結構結合使用。
總體佈局方面,有託和無託各有優勢。但是,如果採用從後往前供彈且選擇有託結構的話,拋殼反而是個問題,有託結構供彈具在扳機前面,拋殼位置至少在供彈具往前一個彈膛長度的位置,而這個位置恰恰是非射擊手握持護木位置,拋殼可能碰到了手。相對而言從後向前供彈是無託結構的話反而更有優勢,因為拋殼口位置比目前無託槍拋殼口更靠前,反而更有利於換左右手射擊。如果一定要採用有託結構,那麼最好採用從前往後供彈,這樣拋殼口是在小握把上方位置,同樣槍長下槍管有效長度更長,不過此時擊發機構設計是個難題,因為擊發機構要在槍膛後面,而向後拋殼可能和拋殼位置衝突。關於總體佈局方面,優選無託結構,有託結構反而不佔優勢,除非無託結構問題很大無法解決。
在供彈具方面,個人認為四排彈匣並不是很有利,所以放棄四排彈匣。目前可選的供彈具有:雙排彈匣(30發或40發)、螺旋彈鼓(50發)、轉向彈鼓(50發,將傳統彈鼓轉90度裝在槍上,減小槍的橫向尺寸)。雙排彈匣採用雙排雙進,這樣便於裝彈,可靠性較高,但是需要解決如何讓彈對準彈膛的問題;螺旋彈鼓和轉向彈鼓能夠方便實現單排供彈來對準彈膛,不過這兩種供彈具都得想辦法提高可靠性,在槍上裝的時候都不太適合有託結構,因為有託結構在扳機前裝縱向尺寸較長的供彈具,不利於在護木下掛榴彈發射器。採用無託結構的話,螺旋彈鼓和轉向彈鼓安裝並不是很便利,另外螺旋彈鼓和轉向彈鼓在隨身攜帶方面並不是很便利。目前世界各國對彈匣採用胸袋方式攜帶,螺旋彈匣直徑和長度較大,攜帶不是很方便,裝彈也較為複雜,彈筒本身結構較為複雜且重量較大;而轉向彈鼓是個圓形或者方形盒子,不利於胸袋裝,也很難一排掛4個,而上下掛兩排則顯得臃腫。所以供彈具優選雙排彈匣。

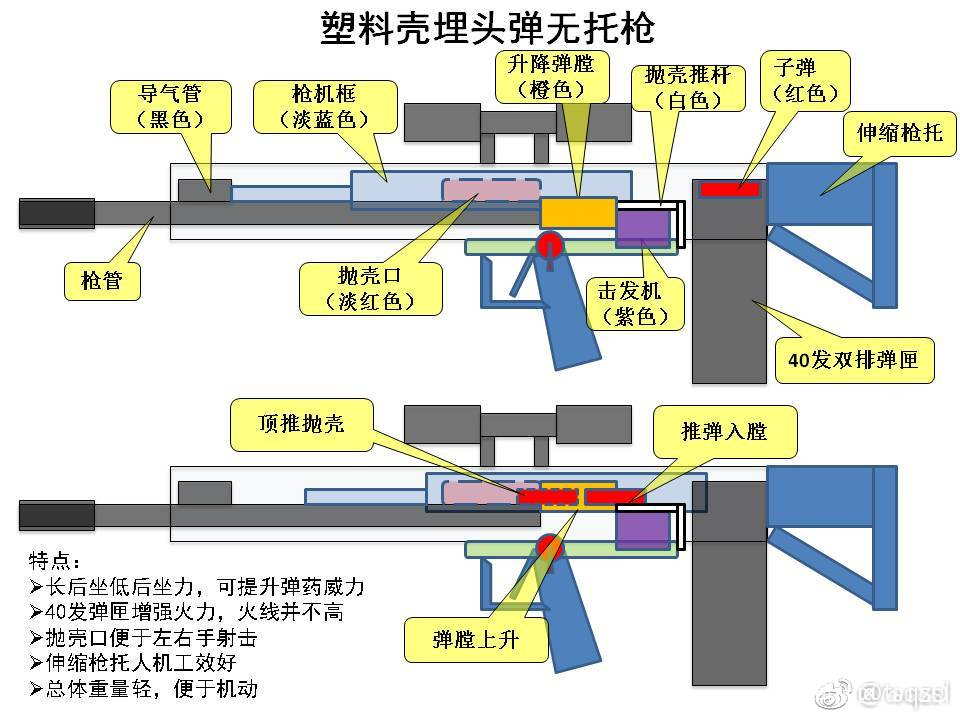

綜合上述考慮事項,優選雙排彈匣、從後往前供彈、採用起落彈膛,無託佈局。總體佈局入下圖所示。在彈匣和彈膛之間設置過渡段,該過渡段超過一個子彈長度,利用這個長度讓子彈實現對準彈膛;該位置下面正好可以設置擊發機構;該結構後部位置可以設置推彈杆,可以把彈膛內不發射的子彈推出。復進簧採用類似AUG的結構,增加槍機後坐距離實現類似恆定後坐方式降低後坐力,滿足發射更大威力槍彈的要求。彈膛採用向上升起方式供彈,不同於美國ACR項目中的彈膛向下運動供彈,這有利於降低裝彈匣時槍的總高度(因為彈匣供彈口位置在槍管上方,而傳統步槍彈匣位於槍管下方,裝40發彈匣時其高度與無託槍30發彈匣高度相當,有利於提高火力持續性。彈殼拋出位置位於握把槍管上面位置,便於左右換手射擊。

該設想不利之處是比傳統無託槍的有效槍管長度要稍短,但有利之處是可便於實現伸縮槍托,因為擊發結構位於彈匣前面而不是彈匣後面,彈匣後面長度可以改變成伸縮結構,適應不同身高和穿防彈衣時的人機工效。總體重量較輕,尤其是槍機框等重量可以比傳統槍稍輕(沒有拉拋殼,運動部件總能量要求較低),有利於降低槍的重量。
