整理：剛看懂松下第五代電動牙刷的電機原理（比我想象的複雜，小看它了）_風聞

14:24 2019-5-31追加：

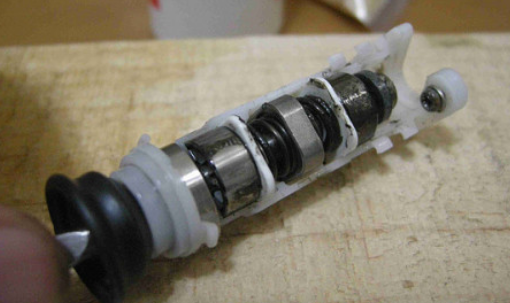

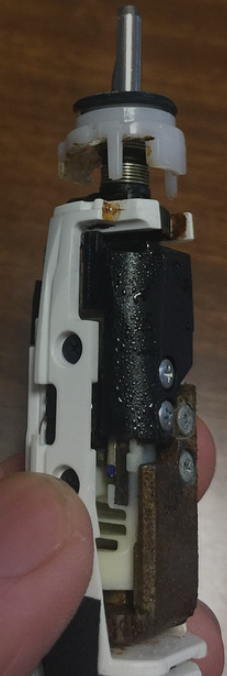

搜到一個松下DE-42電動牙刷拆機圖【9】，果然和DL系一樣也是變相線性電機：

頭部有復位彈簧但似乎沒有配重塊一樣的結構？DE比DL多了一個傳動軸帶幾百毫安微電流，手柄也帶有微電流，能給人體通電，增加牙菌斑脱落速率的功能。但除了印度有論文認可這種放電脱菌牙刷，長期用幾個月可以提高2.2倍牙菌斑清除率的理論，別的地方缺乏長期論證類論文。

個人用手動的可以放電的Kiss you牙刷試了試，再配合牙菌斑指示劑，看不出來3.2倍的刷牙效果差異。所以傾向於認為是……偽科學~~

畢竟松下去年的新旗艦（P）DP-51強調的是雙電機叩擊，已經不強調放電了~~此外，搜索DL-12、22、82也沒搜到有智能壓力感應的説法，那似乎DL系也不是每種都帶過壓降速的？

可能松下的刷頭伸縮幅度就0.9到1毫米，比飛利浦的左右擺動5.5毫米少很多，刷頭行程本身就短很多，所以也不太需要過壓降速了？

********以下是上次的內容：

00:48 2019-5-31追加：

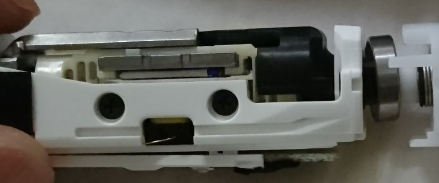

糾錯：2016年數碼之家有人花了430買了EW DL82拆了【8】，也是線性電機。暈，我以為是銅片的地方，看起來只是塑料嘛，哈哈，不知道是3D動畫裏展示的時候配色給人一種錯覺，還是後來的機型用了銅片？

DL系的機型貌似都有過壓降速功能，DL-82現在最低是439，好幾個月前有385的，感覺那會兒是個合理價格。

********以下是上次的內容。

我以前寫過鬆下電動牙刷原理（還在什麼值得買發過），主要就是整理了數碼之家等論壇的拆機帖子，分析松下的電動牙刷原理簡單價格貴的（偏批判向）

https://user.guancha.cn/main/content?id=20622

如國產幾十元的偏心輪或偏心軸電動牙刷，松下也有，但價格都是上兩百的。

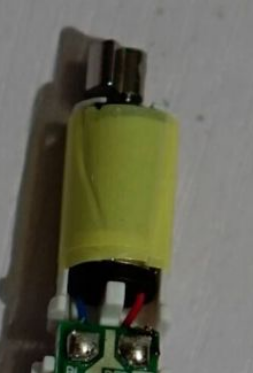

如第一代的偏心輪【1】（下面的圖在以前的帖子裏基本都發過大圖，這次是簡化的小圖，就不用去看就帖子了）：

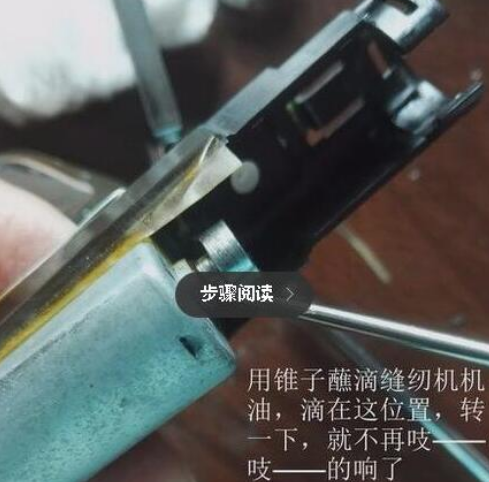

第二代的偏心軸【2】：

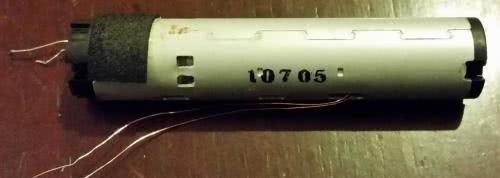

第三代複雜一些是中間斷開的伸縮軸【3、4】：

説白了就是一個電機頂端帶着配重塊，通電形成電磁場時，轉子的居中位置靠上一點，旋轉時會順帶往上頂下；而中間主軸是斷開的，上面有個類似“王”字形的結構，“王”字中間有兩處彈簧，可以在電機斷電時往回復位，如此就上刷頭伸縮運動，就能模擬美國牙醫學會推薦的標準版Bass（貝氏）刷牙法了（但並不是能接Roll順齒刷動作的改良型Bass刷牙法）。

順便一提，飛利浦那些左右擺動的垂直往復電機，説白了是錯誤的基於Roll（羅氏）刷牙法開發的結構，無法實現下牙往上上牙往下的順齒刷，所以是錯的羅氏刷牙法，真正完美復現羅氏刷牙法的是意大利某公司在眾籌平台上展示的Glare Smile那樣的三頭旋轉電動牙刷。

但這玩意成本估測就100塊，就是三頭剃鬚刀改成電動刷杯器的刷頭，因為匯率歧視，99美元，在某寶找人代購得加代購費、運費、税，最便宜也要1280且沒有國產仿製刷頭。對普遍不拔智齒的國內用户估計也伸不進口腔最裏面去，所以我覺得不實用。

（國內類似這個設計的有雙米，就倆硅膠刷頭，伸不進齒縫裏去，當初眾籌時是380還是450來着？現在也要980以上，太貴了……）

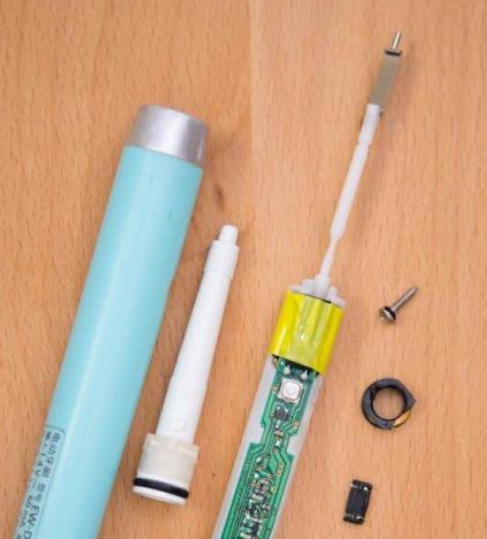

第四代可能是一種一根軸上倆電機的結構【5】：

從四根導線上猜測是兩套電機在一根軸裏串聯着，下面的電機通電時，磁場居中點靠上；上面的電機通電時磁場居中點靠下，於是分別給兩套電機先後通電就能實現又擺動又伸縮了。

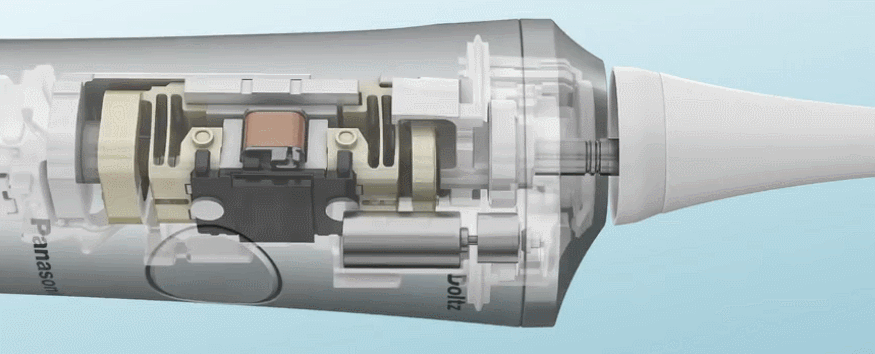

第五代是，我不知道該咋叫了，專用伸縮電機？變種線性電機？【6】

中間一個方形電磁鐵，正對着一塊長片狀的磁鐵，磁鐵兩端用彈性銅片將其夾心式包裹，當電磁鐵吸附或排斥片狀磁鐵時，不是令其做遠近往復運動，而是令其橫向滑動，打得夾心包住它的銅片也會發生形變來回彈動，於是就帶動着刷頭上下伸縮了。

下面那個特別小的電機粗看起來沒啥，就是手機裏用的空心杯電機帶動偏心輪抖動，產生一點點叩擊動作。但是後面繼續看視頻時發現很不一樣，它震動的不是整個手柄，而是和主電機的固定框架連接在一起，通過類似汽車駕駛艙的懸掛結構，去直接震動整個主軸：

於是除了伸縮運動還有遠近叩擊的動作，但幾乎能避免左右擺動的動作，以免有推擠牙齦產生牙齦萎縮的可能性。

説實話這個視頻廣告從頭到尾沒出現一個明星演員，全都是用3D動畫講原理的，這比賣顏值合理多了。

不過他們展示的對牙菌斑和牙漬的清潔效果都是3D CG，這就不太可信了，標準做法是用人牙標本或者活人，繁殖24小時細菌後，再塗上鹼性品紅的染色劑，然後去刷牙，最好用很多標本或很多人取平均值，如此才可信一些。

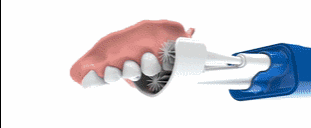

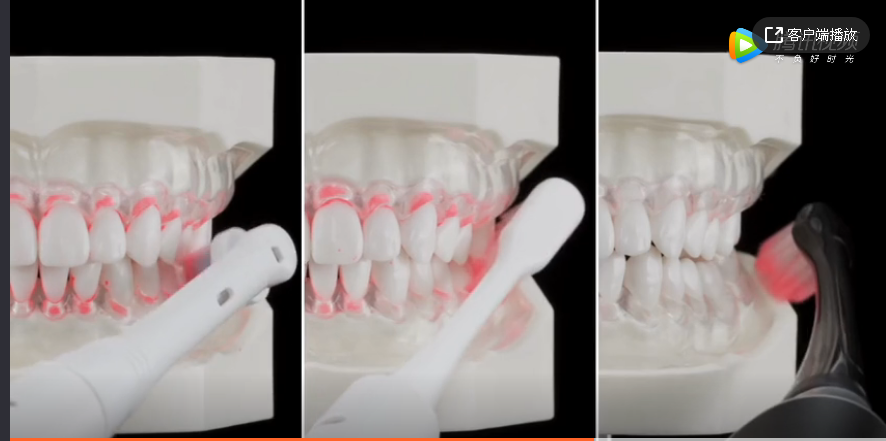

類似這個視頻【7】，但其用了松下DE-54後，居然一次就把硅膠牙周袋裏面的不知道是否經過細菌培養後再塗抹的染色劑都刷乾淨了，

比旋轉式和垂直襬動式（類似歐樂B的DB4和S-18及各種國產仿製品，不過偏重用的都是日本那邊的仿製品）都乾淨很多很多，幾乎是100%清潔，又感覺有點假了~~0.02毫米的極細毛有這麼大清潔力？我用日本Kiss you手動牙刷的極細毛刷頭，除了刷出血沒啥好感受……

【因此對此視頻的效果存疑，希望有別的用過鬆下高檔極細毛刷頭的人來反饋一下會不會出血。】

————

呃，不過，其實沒有強烈推薦購買PD-51的意思，本文主要是用來介紹一下電動牙刷上用的線性電機技術的。

這玩意主要問題還是太貴，亞馬遜上查到的美元價格是222.22元，大概和啄木鳥的超聲波潔牙機基礎型在美國亞馬遜的零售價240美元差不多，但啄木鳥的超聲波潔牙機國內買也就700多到800吧？最多也就三倍價格。這個國內買的天貓旗艦店價格1989到2199（送個電池型衝牙器而已），賊貴。

如果代購，雖然便宜的有1249的，而且維修費也貴……如果不慎摔壞了主軸，都是不提供直接更換線性電機服務的，只會讓你郵寄到日本換總成，也就是除了外殼裏面的東西全換，修一次50%的價格加運費也得670多吧？畢竟不像飛利浦收購的美國Sonicare的產品，因為在國內有組裝廠，所以50塊的線性電機配合換向器弄出來的變種往復旋轉電機，在某寶上的第三方維修店裏有的是。

如果這玩意能在國內組裝生產，或者中國貿易戰打贏了不再受到今天這麼嚴重的匯率歧視，這玩意的價格會腰斬的。

————

另外，不知道更便宜的DL-34或DA-21是否也是這種線性電機（這個有代購價673的）？希望哪個買過的同學可以介紹一下。

————

本文資料來源：

【1】http://bbs.mydigit.cn/read.php?tid=1268775&page=1

【2】http://baijiahao.baidu.com/s?id=1596420176144727937&wfr=spider&for=pc

【3】http://bbs.mydigit.cn/read.php?tid=983225

【4】https://jingyan.baidu.com/article/0320e2c12125261b86507b70.html

【5】http://bbs.mydigit.cn/read.php?tid=2087324&page=1

【6】https://v.qq.com/x/page/k0779398a4d.html

【7】https://v.qq.com/x/page/g0301lp9qn2.html

【8】http://bbs.mydigit.cn/read.php?tid=1904523&page=1

【9】https://post.smzdm.com/p/549804/
