整理:東莞出的堆棧式(每簇刷毛交錯伸縮攪拌)電動/手動牙刷_風聞
京雀-(装?)抑郁家里蹲2019-07-08 23:30
16:00 2019-7-9追加:
剛想了想這玩意的手柄有一個過壓降速之外的改進項目,忘了提了,它的塑料傳動軸外有高出軸長度的金屬保護套的!理論上可以徹底避免手柄摔到地上以後把傳動軸摔斷摔歪的問題!
而普通聲波牙刷或旋轉式牙刷的金屬軸都是外露的,如果頭朝下摔到地上就很容易壞(而且還算人為損壞有可能不給以換代修,要折價2成買新手柄)。
但不知道它這個設計怎麼解決密封圈積水問題的?感覺高出一圈的保護套更容易積水,除非充電結構類似力博得的某種倒插式消毒充電兩用盒才能解決。
————追加完畢……
13:09 2019-7-9追加:
有個研究充電電池的工程師從國家知識產權局上重新查了堆棧式電動牙刷的專利示意圖(發給我之後,使我發現我原來的理解有錯):

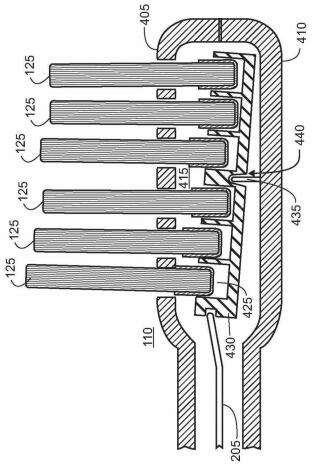

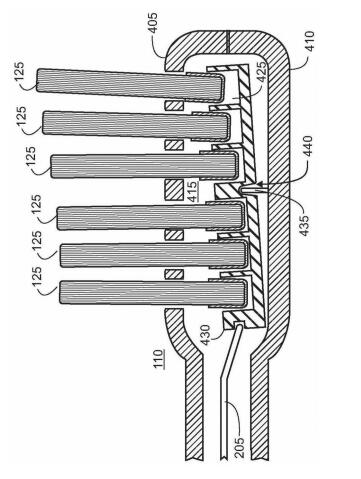

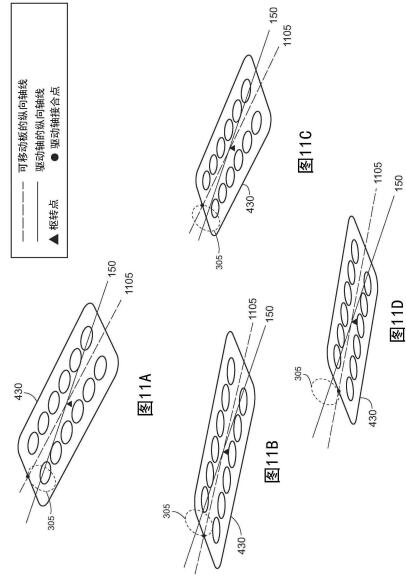

同學們看懂了嗎?有個鈍角的連桿,能挑動一個多孔底託左右扭轉和上下撬動,然後帶動多簇非固定的刷毛實現上下伸縮和像X型一樣攪拌,於是就產生了既有旋轉又有叩擊的3D運動。
他們的手動型堆棧牙刷則是每簇刷毛底下都有彈簧,所以能自適應牙齒形狀:

知識產權局的圖真是不錯,比廣告3D動態圖還好理解。
————————追加完畢。

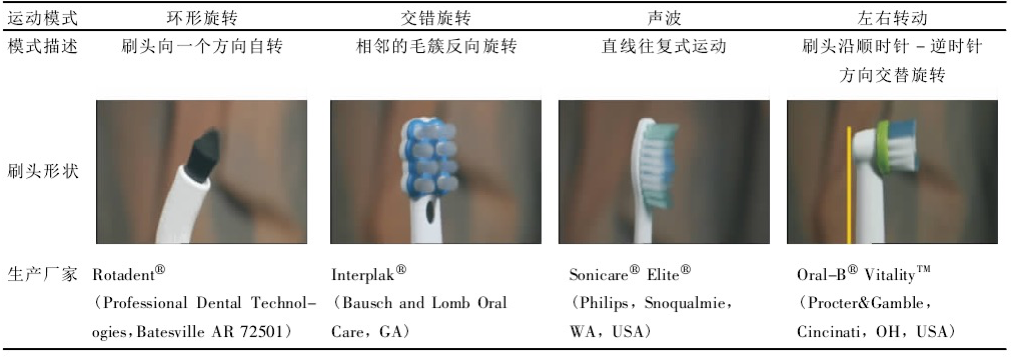

偶然在百家號裏聽説了堆棧式電動牙刷,然後去搜索了一下相關資料,歷史上電動牙刷有四種設計【1】:

左邊第一種超小型的環形旋轉的見不到了,只有潔碧衝牙器上的正畸噴頭有點這個感覺但不會旋轉的;
第二種是交錯旋轉牙刷Interplak,説實話除了這個資料圖我沒見過實物。第三種就是要麼是飛利浦那樣橫握時垂直襬動加叩擊(圖片來自飛利浦的廣告視頻):

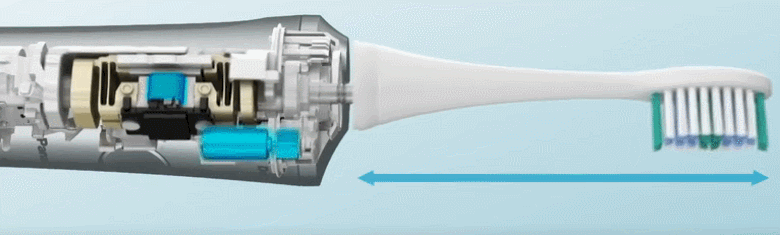

要麼是松下那樣用線性電機伸縮再用小偏心輪和普通小電機叩擊(DP那類最高級機型才行,圖片來自松下廣告視頻)的:

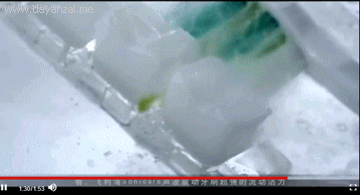

最後就是歐樂B的左右往復扭轉加叩擊(D-16以上高級機型才行,圖片好像是來自gif.com上的演示動畫,低級版本估計是曲柄主軸本身的往復運動帶來的,高級版本據説能在過壓時先停止叩擊,一段時間後還過壓再減速,那可能也是並聯小的帶偏心輪的電機實現的)了:

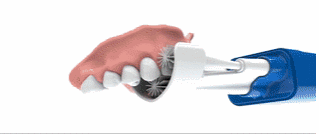

我一直以為其他技術路線的電動牙刷都滅絕了,這幾年也就是對向旋轉的雙或三刷頭加擋板的滾動式牙刷有點新意,如GlareSmile、雙米之類,能實現下牙往上,上牙往下的roll刷牙法的自動化,但沒法解決刷頭太厚刷第七磨牙內側容易吐的問題~~

(圖片來自意大利的Glare Smile的官方網站,這玩意眾籌價格100美元起,估計液晶觸摸屏沾了不少成本)

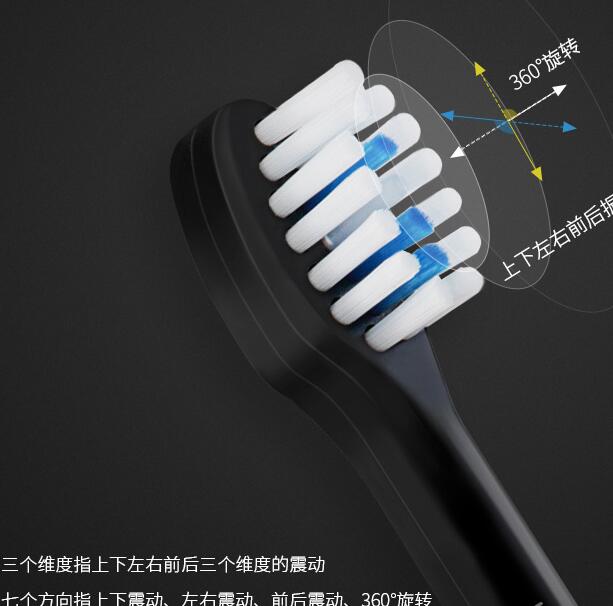

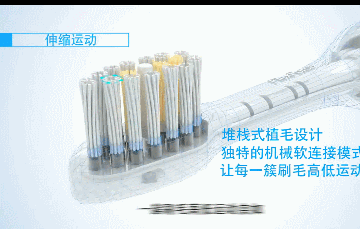

沒想到Interplak那個機型的後續版本國內居然有人在研發,還進行了改進,增加了刷毛數量,甚至實現了類似叩擊的效果,不過改名叫堆棧式電動牙刷了,其刷頭動作是這樣的(圖片來自菲萊斯自己的企業網店):

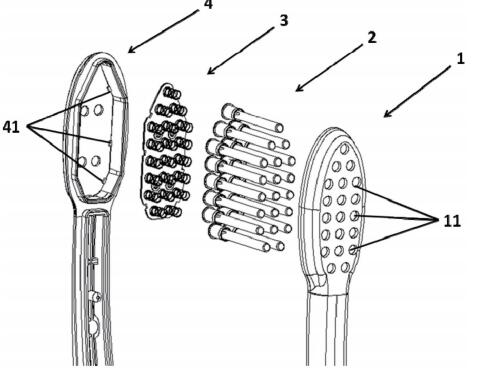

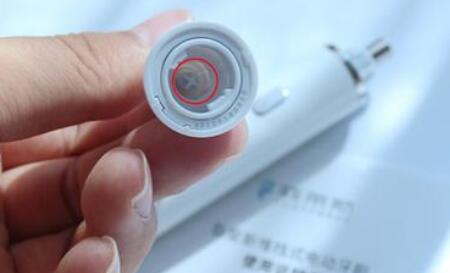

從百家號上看到的刷頭手柄分離圖看,刷頭裏面有個十字準星,手柄上有十字凹槽,看起來也是靠旋轉式電機傳遞動力的【2】:


不過説實話還是看不懂呀,這麼一個旋轉結構,怎麼能讓刷頭上的每簇刷毛獨立旋轉還能伸縮的?

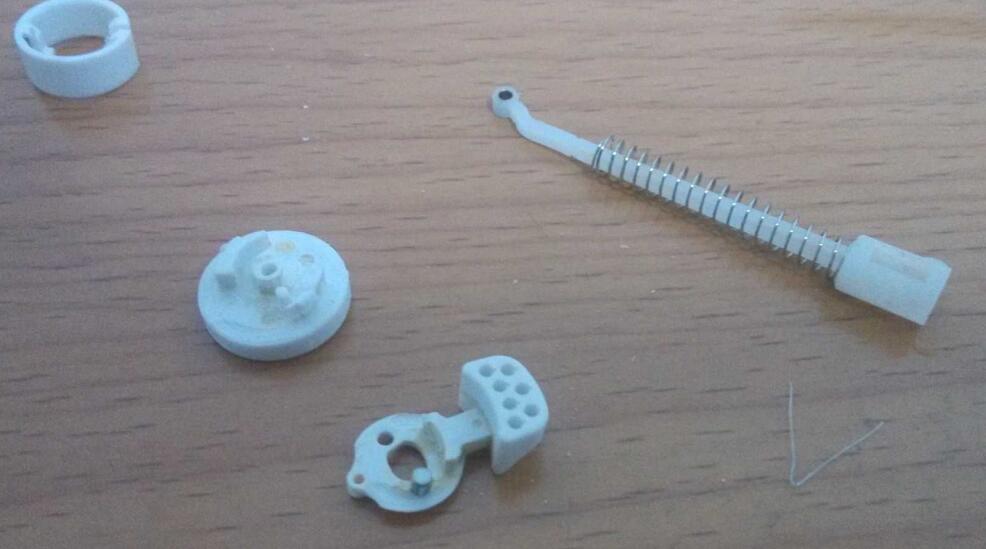

難道每一簇刷毛地下都類似飛利浦早期旋轉式一樣,有一根尼龍絲連接着主軸,隨主軸往復扭轉而小幅度扭轉?(下圖是飛利浦hx-1610時代的彈性軟鏈接杆示意圖,【3】)

那這個刷頭的結構也忒複雜了。從廠家的展品圖上看比較厚重:

至少分三層:

我估計對智齒外側空間狹小,或第七磨牙內側比較敏感刷牙時容易吐的用户來説不會太友好的。
但總的來説這玩意可以避免聲波式電動牙刷刷頭擺動時的磕牙(當然聲波式們可以用軟背膠的刷頭來降低磕牙疼痛),也避免了橢圓形的旋轉式刷頭的磕牙(當然旋轉式們也可以用純圓刷頭來避免)……
以及聲波式對牙齦的可能的推擠(松下的伸縮式刷頭除外),多少提高了些安全性吧。就是不知道其總厚度是比歐樂B的經典旋轉式刷頭更厚還是更薄?還是更薄那就有實際意義了,要是持平或更薄的話,這樣的刷頭一個49還是偏貴了(歐樂B的旋轉頭,99.98%磨圓率的愛爾蘭進口兒童版也就25)。
且手柄加刷頭加充電器一套299(6.18期間269)還是偏高了。而且從優酷視頻裏試聽,其噪音還挺大的(估計是用了金屬手柄,開模費比較貴,後來沒資金上無刷電機了,加了減速齒輪噪音就起來了,據發視頻的人説比米家噪音還大,可見無刷電機扭力大,減少齒輪可以降低噪音)……
不過這家比較離奇的是,還推出了不帶電動的堆棧式分體牙刷手動版,一個69;手動分體刷頭一個25……算是給好奇又不打算花太多錢的人去體驗它的刷頭厚度的試用裝?
聽説這玩意的一半是出口日本的,先在香港註冊專利,然後去日本註冊,之後出口,東莞人還挺厲害的,用外國利潤補貼本國研發?贊。
希望他們能找到辦法進一步縮短刷頭厚度讓這玩意普及開來,使得歐樂B、飛利浦、松下三分的技術路線出現攪局者,國產裏面除了仿歐樂B的S-15偏心軸方案的有叩擊動作外,就這個有叩擊效果了。
——————
【1】從Oral-B 4000 説起,電動牙刷的小探索:https://www.mgpyh.com/m/post/155278/
【2】電動牙刷的創新者——菲萊斯堆棧式電動牙刷https://baijiahao.baidu.com/s?id=1615852370491004293&wfr=spider&for=pc
【3】拆一個飛利浦HX1610電動牙刷刷頭:http://bbs.mydigit.cn/read.php?tid=723289
