毋庸置疑的是

現代城市發展至今

已然是一個不折不扣的

垂直空間

不僅高樓大廈拔地而起

如同鋼鐵森林一般直指蒼穹

（中國香港，攝影師@靜言）

▼

甚至連路面也脱離地表

在立體空間中垂直展布

層層疊疊交織錯落

（請橫屏觀看，連通5個方向的上海莘莊立交橋，攝影師@蔡震宇）

▼

在這個垂直世界裏往來穿行

早已是人們習以為常的視角

但如若從高空俯瞰

呈現在我們眼前的

將是一個極為複雜

卻又極為驚豔的

幾何世界

（廣東佛山順德立交橋，攝影師@梁文生）

▼

那麼

人們為何要修建如此複雜的工程？

又是如何做到的呢？

終極難題的曙光

以一個十字路口為例

4個直行方向、8個轉彎方向

共計12個方向的往來車流

在這裏分離、匯合、相交

形成32個潛在衝突點

一旦車流量增大

極易發生擁堵和事故

（十字路口潛在衝突點，製圖@鄭伯容&趙榜/星球研究所）

▼

為了減少車輛的衝突

紅綠燈、環道等多種解決方案相繼誕生

令十字路口“四通八達”

然而隨着車流量日益增加

路口的通行能力逐漸捉襟見肘

加之高速公路和城市快速路的建設

傳統路口已然無法承擔如此重擔

尋找新的通行方式迫在眉睫

（城市高峯期的車流，拍攝於廣州獵德大道和花城大道交叉口，圖片來源@VCG）

▼

於是

人們將原本平面交叉的道路

在垂直空間上進行分離

令車流在不同高程上實現跨越

各行其道、互不干擾

成為立交橋

（上海南浦大橋引橋立交，圖片來源@東風風神奕炫）

▼

而連接立交橋正線

專門用於轉彎的單向道路

則被稱為**“匝道”**

（立交橋和匝道示意，製圖@鄭伯容/星球研究所）

▼

在右側通行的規則下

立交橋右轉匝道的設置

往往直接、簡單、靈活

相較之下

如何有效地實現左轉

便成為了立交橋設計和建設的

終極難題

（深圳黃木崗立交，最上方為兩條跨越正線的左轉匝道，攝影師@陳煒堅）

▼

自上世紀20年代

西方國家開始修建

一種特殊的環圈匝道

在這種匝道上

車輛需要連續右轉270°

才能最終完成左轉

憑藉四條環圈匝道

以及四條右轉匝道

上下分離的兩條正線

便能在所有方向上均實現連通

這種立交形式也因其獨特的外型

被人們稱為苜蓿葉式立交

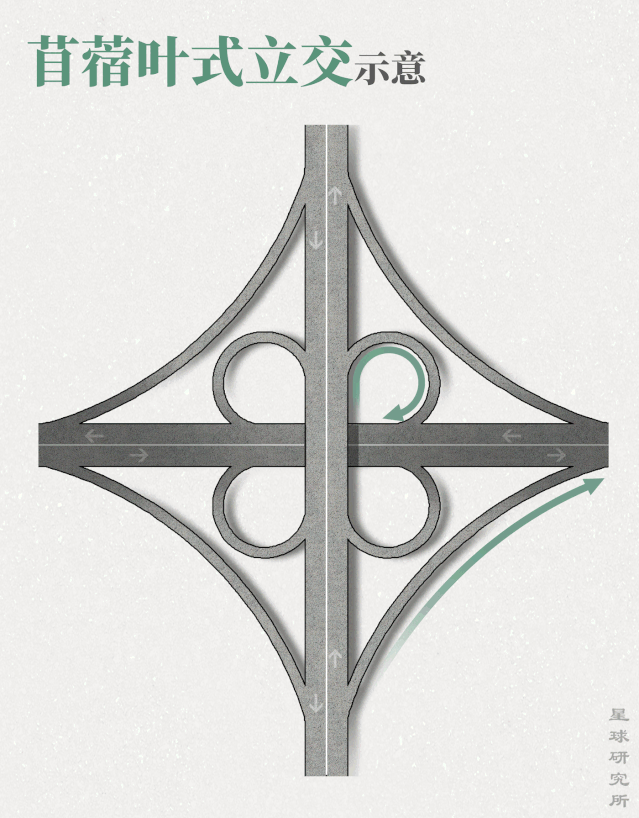

（所有方向均實現連通的立交橋也被稱為全互通式立交；下圖為苜蓿葉式立交的通行示意，製圖@鄭伯容&陳思琦/星球研究所）

▼

此類立交形式

沒有道路交叉

外觀完美對稱

且只需一座跨線橋樑

因其建設簡單、造價經濟

在世界各地應用極為廣泛

儘管其問世近50年後才引入中國

但如今已是大江南北、遍地開花

（請橫屏觀看，“長在水上”的武漢梅子立交，攝影師@高照）

▼

可這並非是一種完美的形式

其中最大的缺陷之一

便是交織問題

匯入正線的車輛想靠左

即將駛出的車輛想靠右

二者交織下

令正線的通行效率和安全性

都大打折扣

（交織路段示意，製圖@鄭伯容&陳思琦/星球研究所）

▼

為此

人們設計了一種集散道

將交織區域從正線中分離

從而保證直行方向暢行無阻

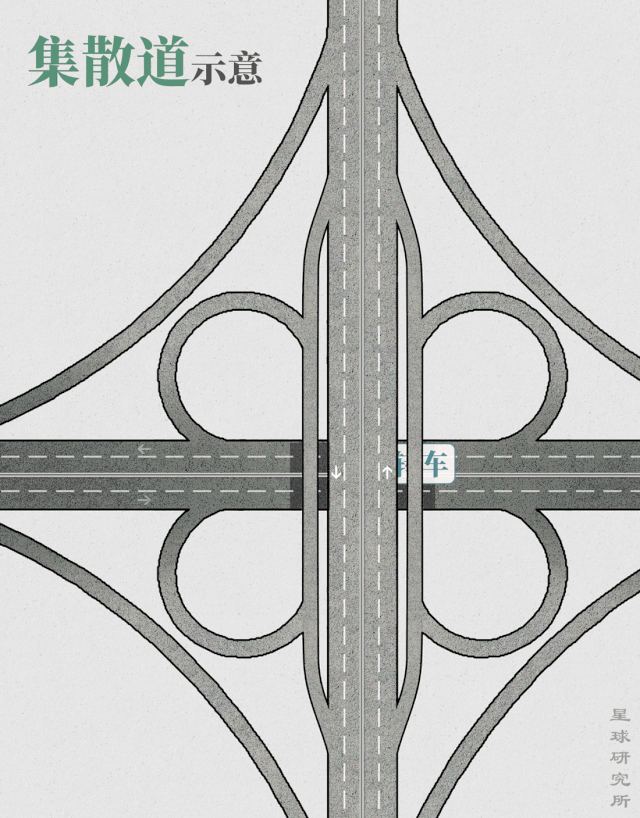

（集散道功能示意，製圖@鄭伯容&陳思琦/星球研究所）

▼

在苜蓿葉式立交中

為了避免轉彎過於急促

環圈匝道必須保持足夠大的半徑

以提高行駛速度和安全性

這就意味着較大的佔地面積

而增設集散道則令問題愈發嚴峻

一般情況下

苜蓿葉式立交可佔地7-9萬平方米

相當於10個標準足球場的大小

因而在寸土寸金的密集城區

減少土地佔用勢在必行

例如壓縮環圈匝道面積

令其變得扁平細長

（在空間有限的城市中，往往多見扁形的苜蓿葉式立交，下圖為北京建國門立交，攝影師@李子韜）

▼

又或者

乾脆將佔地較大的環圈捨去

選擇新的左轉模式

比如菱形立交

這種較為“粗糙”的立交形式

直接將左轉匝道全部省去

由次級道路承擔所有左轉功能

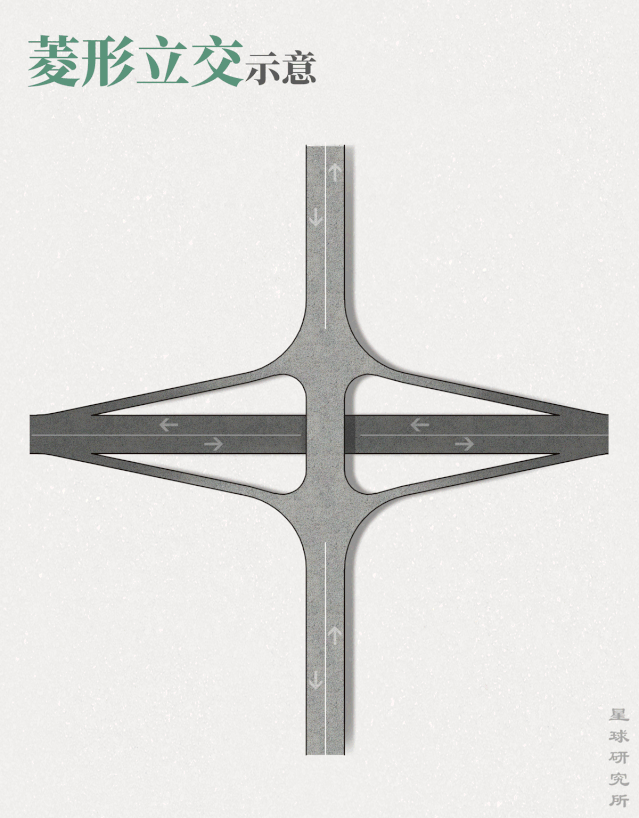

（菱形立交結構，適用於一條高級道路和一條次級道路交叉的路口，比如城市快速路和普通主幹道交叉口，製圖@鄭伯容&陳思琦/星球研究所）

▼

由於只需設置右轉匝道

菱形立交的形態更為靈活

其佔地面積一般僅為

苜蓿葉式立交的1/3左右

至此

面對立交橋左轉這一難題

人們終於看到了一絲曙光

然而無論是菱形立交

亦或是苜蓿葉式立交

都無法完全避免車流交織

因此若要進一步提高通行效率

立交形式勢必面臨一場“進化”

而這場“進化”

是通過排列組合完成的

排列組合的魔力

在實際應用中

包括已出場的環形匝道在內

可供選擇的左轉匝道

共有10種

（分別編號①-⑩）

這就意味着

通過它們的排列組合

僅一個十字交叉口上

立交形態便可達104種****之多

即便對其外觀進行嚴格甄選

剩下的組合結果也達172種

（實際上，一般能使用的組合結果比172種更少；下圖為常用左轉匝道形式，其中①號稱為直接式匝道；②-⑨號稱為半直接式匝道；⑩號環圈則稱為間接式匝道，製圖@鄭伯容/星球研究所）

▼

如果説

⑩號環圈匝道

需要右轉270°才能實現左轉

如同“曲線救國”

那麼①-⑨號匝道

則顯得“直截了當”

在它們的相互組合下

一類形態豐富的立交形式

就此登場

其中

4個⑥號匝道匯聚一堂

則成為**“X形立交”**

（X形立交通行示意，製圖@鄭伯容&陳思琦/星球研究所）

▼

所有左轉匝道

自右側與正線分離

也自右側和正線匯聚

車輛行駛更為流暢、安全

（南京市雙橋門立交，屬於X型立交，攝影師@方飛）

▼

不過它並不完美

短距離內連續跨越兩條正線

令其層多橋長、造價高昂

於是人們試圖壓縮跨線橋樑的長度

直至四條左轉匝道的交點

與兩條正線的交點重合

形態如同閃耀的四芒星

是為**“四星式立交”**

（四星式立交通行示意，製圖@鄭伯容&陳思琦/星球研究所）

▼

這種立交形態

格外規則、格外對稱

轉向也更加平滑流暢

令車輛能夠避免頻繁減速

全程保持高速行駛

（上海延安東路立交，屬於四星式立交，延安高架和南北高架在此交匯，攝影師@呂威）

▼

可是人們對速度的需求

沒有最快、只有更快

於是工程師們利用4條⑦號匝道

再次加大彎道的繞行里程

構成形如渦旋的

渦輪式立交

（渦輪式立交通行示意，製圖@鄭伯容&陳思琦/星球研究所）

▼

其造型宏偉、坡度緩和、行駛安全

極其適宜高速通行

（請橫屏觀看，成都航天立交，屬於渦輪式立交，攝影師@蔣小翼）

▼

然而所謂“福禍相依”

隨着通行效率的提升而來的

是龐雜的建設難度

和高昂的建造成本

這些立交橋上

正線、匝道相互穿插

層層道路相互交疊

（成都營門口立交，上下道路共有4層，攝影師@唐僑）

▼

例如位於上海市中心的

延安東路立交

上下路面形成共5層的立體空間

中央橋墩直徑5米、高度32米

柱身金龍盤繞

有如一柱擎天

（請橫屏觀看，上海延安東路立交，中部最高的立柱為支撐南北高架的盤龍柱，攝影師@尼古拉斯張）

▼

宏偉的渦輪式立交

雖能達到極高的通行速率

但卻要付出更長的繞行成本

且共需建設至少5座跨線橋樑

造價同樣不菲

（杭州石德立交，屬於渦輪式立交，攝影師@張力）

▼

當然

排列組合創造的幾何世界

遠比此更加豐富

同類型匝道的“複製粘貼”

外觀往往規則而對稱

在三肢路口上也能構成

外形獨特的

**“大Y式立交”和“**小Y式立交”

（下圖為青島新冠高架-杭鞍高架立交，是由兩條②號匝道構成的“大Y式”立交；“小Y式”則是由兩條①號匝道構成的，攝影師@wenidon）

▼

而不同類型的匝道

也可以同框出鏡

經過工程師的巧妙設計

便是城市中最為醒目的美學符號

（杭州彩虹立交，左轉匝道由兩條⑦號匝道和兩條⑥號匝道構成，攝影師@張力）

▼

然而

由這些匝道組合而成的立交形式

固然通行高效、造型美觀

但由於其佔地多、造價高

終究不是萬能的解決方案

因此在實際工程中

人們不得不因地制宜

權衡利弊、做出妥協

如同跳着一支戴着鐐銬的舞蹈

戴着鐐銬的舞蹈

於是我們不難看到

現實中還有很多立交橋

它們的左轉匝道並非完全一致

而是環圈匝道與其他匝道的排列組合

有的將苜蓿葉式立交中的

某一條環圈匝道

用直接或半直接式匝道代替

（武漢國博大道-馬鸚路路口，可視作其中一條匝道被⑦號匝道取代的苜蓿葉式立交，形態如同外星人的臉，攝影師@wenidon）

▼

有的則恰好相反

即用一片苜蓿葉

取代某一方向上的

直接或半直接式匝道

（上海中環路-共和新路立交，可視作其中一條匝道變為環圈匝道的渦輪式立交，攝影師@呂威）

▼

甚至在通行量較低的方向上

直接放棄連通需求

形成半互通式立交橋

（和全互通式立交相對，半互通式立交中部分方向無法連通；上海延安西路立交，從右上方正線至右下方正線無法直接進行左轉，攝影師@高照）

▼

如果説這些立交形式

在形態上看來略有缺憾

那麼相較之下

保留兩片“葉片”的半苜蓿葉式

則顯得更加對稱、美觀

（武漢紅廟立交，左轉匝道包括兩條環圈匝道和兩條⑦號匝道，攝影師@wenidon）

▼

若由於河道、鐵路、房屋等原因

令正線道路一側空間受限

則尤其適合在道路同側

設置兩個相鄰的環圈匝道

（實際應用中，若某些方向通行效率需求不同，也可使用此類形式；下圖為廣州土華立交，收費站限制了匝道設置的方式，攝影師@梁文生）

▼

和苜蓿葉式立交類似

這樣的匝道形式

面臨着同樣的交織問題

也需要同樣的解決方案

即集散道

而如果環圈匝道以對角方向設置

則不僅能保留對稱的形態

同時還能避免出現交織

並且由於其形狀細長

極為適合空間狹長的地帶

（“夾縫求生”的廣州機場路立交，攝影師@Patrick wong）

▼

例如

將對角線上的兩片“葉片”

和⑥號匝道進行組合

則立交橋身形苗條、如同沙漏

（杭州石橋立交，圖中緊鄰環圈左右兩側的是兩條⑥號匝道，攝影師@張力）

▼

而和⑦號匝道進行組合

根據環繞方式的不同

幾何曲線的美感

被體現的淋漓盡致

或形如八卦雙魚

（貴州貴安立交，左轉匝道由兩條環圈匝道和兩條⑦號匝道組成，攝影師@天祺）

▼

或如同炯炯有神的雙眼

直視天空

（天津中石油橋，左轉匝道由兩條環圈匝道和兩條⑦號匝道組成，攝影師@李源）

▼

總而言之

即便現實中困難重重

卻依然無法阻擋

人們源源不斷的想象力

在貴陽市東南部

川黔鐵路和黔靈山之間

兩條城市快速路赫然交匯

然而僅存的夾縫空間

卻再難以容納一座

規模龐大的四肢立交

於是人們將其“拆分”為兩個三肢立交

以應對極為苛刻的空間條件

（貴陽黔春立交，圖片下方兩條正線間的互通需求，通過左側的“喇叭式”立交和右側的“大Y式”立交共同完成，攝影師@李源）

▼

而在重慶的鵝公巖立交中

環圈匝道的設置更是獨闢蹊徑

甚至將右轉匝道的部分功能

也一併承擔

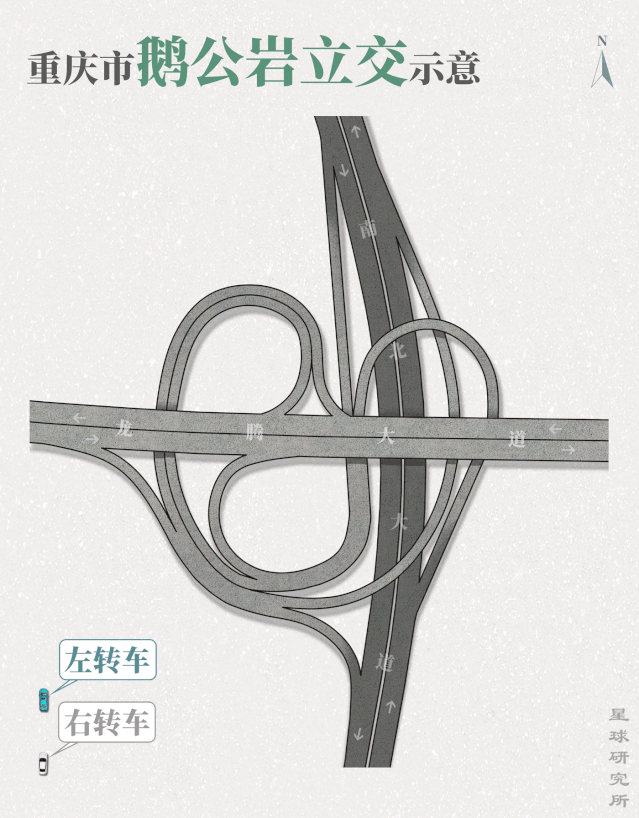

（重慶鵝公巖立交的結構和通行示意，製圖@鄭伯容&陳思琦/星球研究所）

▼

其設計之精妙

極盡曲線盤桓之魅力

令人歎為觀止

（重慶鵝公巖立交，連接鵝公巖長江大橋，匝道與地面高差達58米，圖中右側是正在修建的鵝公巖軌道專用橋，攝影師@李昌華）

▼

在人們的想象力下

一支戴着鐐銬的舞蹈

卻迸發出全新的韻味

當然這還遠沒有到達盡頭

永不完美

實際上

在城市縱橫交錯的路網中

三肢、四肢路口早已不足為奇

甚至五肢以上路口也屢見不鮮

而面對如此眾多的道路交叉

最簡易且美觀的方式

便是環道

（鄭州紫荊山立交，環道同時連通5個方向，攝影師@焦瀟翔）

▼

當交叉道路等級

有高級和次級之分時

這種立交形式則尤為常見

次級道路上的所有通行需求

均能通過環道完成

高級道路則直接上跨或下穿而過

與環道完全分離

避免對直行產生干擾

（南昌福山立交，攝影師@廖昊）

▼

然而

環道的缺陷也顯而易見

除了動輒數十米的直徑規模

各向車流的交織運行

也大大限制了通行能力

當交通負荷異常繁重時

出、入口極易發生堵塞

將整個環道徹底“鎖結”

（下圖為高峯期發生擁堵的環道，拍攝於西安後衞寨立交，攝影師@風逸）

▼

於是

人們不得不對環道進行升級

在交通量較大的方向

額外增設新的匝道

形成“組合模式”

（上海魯班路立交，圖片上方來車的左轉不走環道，通過一條⑦號匝道完成，攝影師@張揚的小強）

▼

若車流量持續增大

匝道數量也將隨之增加

與環道共同分擔通行壓力

有時甚至在環道之上

再次疊加一套完整的立交

為路口通行提供雙重保障

（南京賽虹橋立交，底層是一個多肢環道，上層疊加一套完整的四肢立交，且左轉均使用①號匝道，攝影師@方飛）

▼

而如果多條高級道路相交

對效率的要求往往更為迫切

當環道無法滿足通行需求時

則將被匝道徹底取代

但要完全使用匝道

又要保證多個方向均可互通

立交橋的規模必然將變得

極為龐大、極為複雜

建造成本和建造難度

也將持續攀升

因此多數情況下

人們只能根據實際需求

不斷進行權衡和取捨

甚至“退而求其次”

捨棄部分轉向匝道

形成半互通式立交

（廣州廣清立交，為半互通式立交，攝影師@Patrick wong）

▼

即便如此

這些立交的外觀之宏偉、結構之複雜

仍然令人眼花繚亂、瞠目結舌

（鄭州金水路立交，總佔地面積高達28.8萬平方米，攝影師@李源）

▼

2017年

歷時近8年的修建和改造

重慶黃桷灣立交正式完工

其五個方向均由匝道連接

上下路面共五層

匝道達15條之多

以一橋之力

將解放碑、江北嘴、彈子石

和江南新城四個經濟區連為一體

是名副其實的“樞紐型立交”

（重慶黃桷灣立交橋，它是一座半互通式立交，但外觀已然十分複雜，攝影師@楊大川）

▼

而在強大的連通能力背後

則是格外龐大的佔地面積

儘管出入口的設置經過層層優化

但虎踞龍盤般的結構

對初來乍到的駕駛者來説

依然是不小的挑戰

（重慶黃桷灣立交橋，圖片來源@東風風神奕炫）

▼

和此前出鏡的所有立交一樣

它同樣不夠完美

但依然在這座高速運轉的城市中

扮演着至關重要的角色

時至今日

立交橋早已不是什麼稀罕事物

放眼全國

立交橋數量達5000餘座

僅北京一市

便有超過400座立交橋

分佈在全市的各重要路口

支撐着每天超過數千萬人次的出行需求

（以上數據參考《2017中國城鄉建設統計年鑑》，下圖為北京市六環周邊及六環以內主要道路上的立交橋分佈情況，製圖@陳思琦&鄭伯容/星球研究所）

▼

然而

即便司空見慣

但卻不可或缺

它們遍佈城市、連通城市

並在無形之中

成為一種全新的

城市美學

（天津中石油橋，攝影師@祝昭飛（Feizz））

▼

回顧立交工程的歷史

人們用無盡的想象力

創造出豐富多彩的幾何空間

然而

通行效率要高

建造成本要低

外觀造型簡潔

佔地空間要少

或許幾代人終其一生

都無法找到如此“完美”的立交形式

但當人們面對現實中的種種限制

做出的那些所謂“權衡”與“妥協”

即便看似無奈和遺憾

但這本身也就是

人類工程的終極魅力

（攝影師@Jeff Ren）

▼
