整理：松下EW-1031電動牙刷可能是十字咬合結構加和復位彈簧主軸_風聞

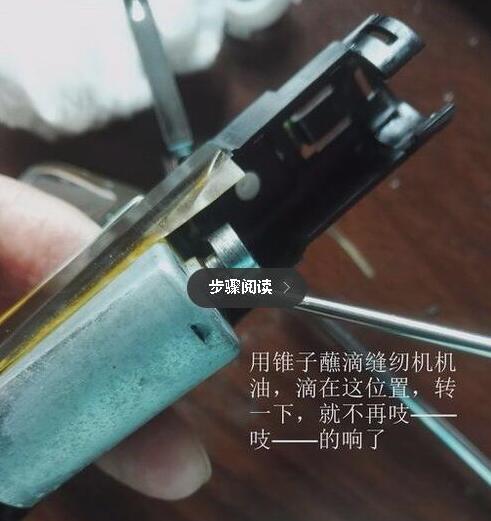

我以前的帖子裏寫過對EW-1031的猜測，就是電機上有個圓配重塊：

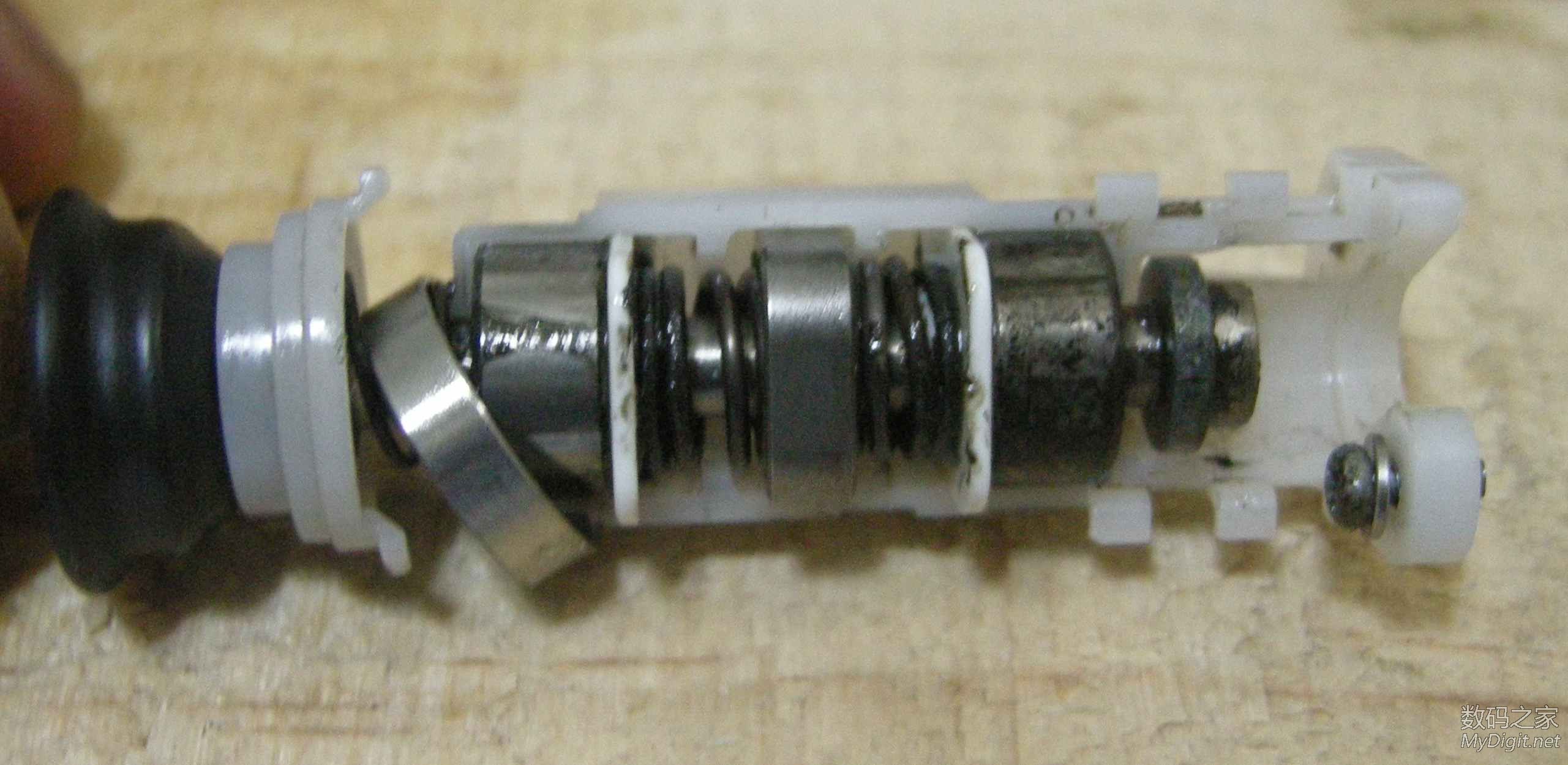

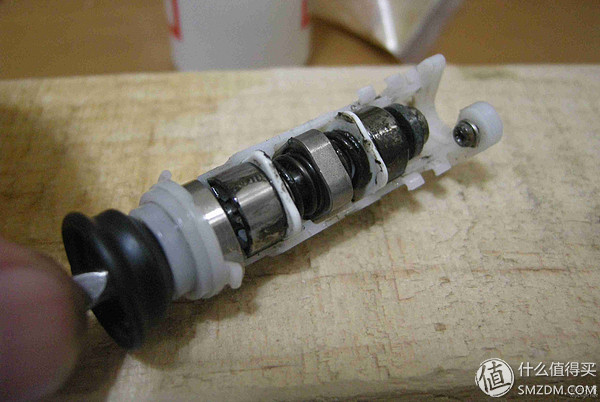

電機通電時，磁場居中點靠上，這個圓塊就把主軸頂上去，然後斷電，主軸上有復位彈簧：

就令其下落，不斷高頻通斷電就實現了刷頭伸縮，橫握手柄時就是類似Bass橫震顫刷牙法的動作了。

今天又看到了別人提供的另一幅拆機圖:拆松下電動牙刷EW1031，有震動器(http://bbs.ntpcb.com/read.php?tid-112770.html)

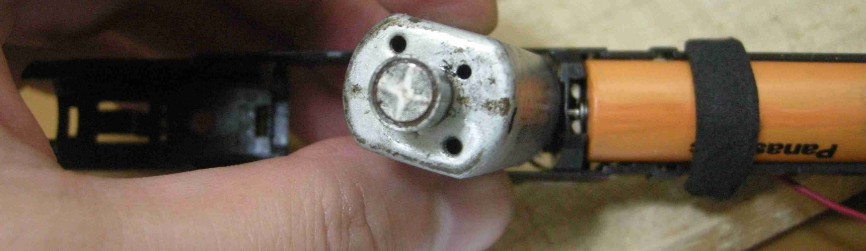

發現那個圓塊上是有類似菲萊斯電動牙刷傳動結構的十字凹陷的：

那麼這樣看，其實這個機型的真正原理是，牙刷主軸下面有十字凸起，當凸起和凹陷錯開的時候，主軸伸出；隨着電機旋轉，當它們在復位彈簧的推擠下咬合時，主軸縮回！因此整個電機是可以一直通電旋轉的，不用頻繁斷電（也許為了減少垂直襬動現象是往復旋轉也有可能），因此可以減少動力衰減。

可惜這個10年前的產品用了鎳氫充電電池，所以容易電壓下降，導致動力衰減。

不過這個結構，完全可以升級電機為3.7V電壓的，然後改用18650鋰電池供電，那麼動力就可以穩定許多。

那個凹陷和凸起的深度我估計是0.8毫米，所以刷頭伸縮幅度也是0.8毫米，如果國內廠家能把它提高到1.1毫米，就可以模擬出後來松下用異形線性電機實現1.1毫米伸縮幅度的DE系電動牙刷的效果了。成本應該不會超過70元吧。

最好能做出有軟背膠的長方形刷頭（頭部是橢圓的），防止磕牙；然後類似獅王Hittect牙刷那樣中間3小排是細毛，這樣更有可能深入牙齦溝。

（下面3圖來自松下廣告示意圖）

上圖是DE刷牙齦溝（EW-1031伸縮幅度就0.8毫米，可能沒有DE的1.1毫米的效果這麼明顯）。

下圖是松下用仿製的歐樂B旋轉式刷牙齦溝的實物實驗，看起來有殘留紅墨水……

不過他們的姿勢有問題，後面再説。

下圖是松下用仿製的類似垂直襬動原理的電動牙刷刷牙齦溝：

全部刷完後的靜態圖：

左邊旋轉，中間垂直襬動，右側伸縮（差異驚人，但是紅墨水比牙菌斑好刷，這個模型的牙齦溝特別深，且松下用了EW0914極細毛刷頭優勢明顯，有很多原因的）……

————

目前來説我還是不咋想推薦新的松下DL異形線性電機（EW-1031又是鎳氫電池的動力持續性不好），總覺得太貴，DL-22也要415，372萬次單擺的超聲波潔牙機帶燈不噴水不可消毒家用簡易型，MRT的都有368的（古怪的是，啄木鳥、寶萊，MRT、SKL四種潔牙機裏後兩種被淘寶屏蔽，不能直接搜，必須搜MRT或SKL洗牙機才能有結果，但是MRT洗牙機的搜索排名第一是拿偏心軸電動牙刷裝上金屬頭冒充的超聲波潔牙機，特徵是手柄自己會有明顯震動感，振幅不是微米級是毫米級，明顯不是壓電陶瓷原理的）……

呃，自己洗牙也有別的風險，如G2工作尖停留時間過長弄出劃痕之類的……用超聲波潔牙機舉例子只是告訴大家這產品太貴，每分鐘3.1萬次伸縮的比372萬次單擺的還貴，沒道理，還是缺乏仿製品的緣故。

真是奇怪，iBrush365那種類似電動刷杯器的古怪電動牙刷都有國產仿製品令其價格腰斬，EW-1031這種十年前的產品沒人去仿製。做出十字咬合塊和伸縮復位彈簧就行了，都不用去開發一款新電機了……
