“國軍”的最大秘密就是沒有秘密

方稜溶小姐姐鎮樓

目前台灣空軍全部的防空/反導預警雷達部隊全部歸於空軍作戰指揮部下轄的戰術管制聯隊（簡稱戰管聯隊管轄）。戰管聯隊聯隊長為標準的少將聯隊長編制，目前下轄北部區域作戰管制中心（駐台北市中山區），南部區域作戰管制中心（駐高雄市旗山區）和東部區域作戰管制中心（駐花蓮新城鄉）。

北部區域作戰管制中心下轄：

一. 第二雷達中隊；位於苗栗縣後龍鎮外埔雷達站，擁有洛馬公司生產的AN/FPS-117固定雷達（確定）和AN/TPS-77機動式雷達（基本確定）各一部

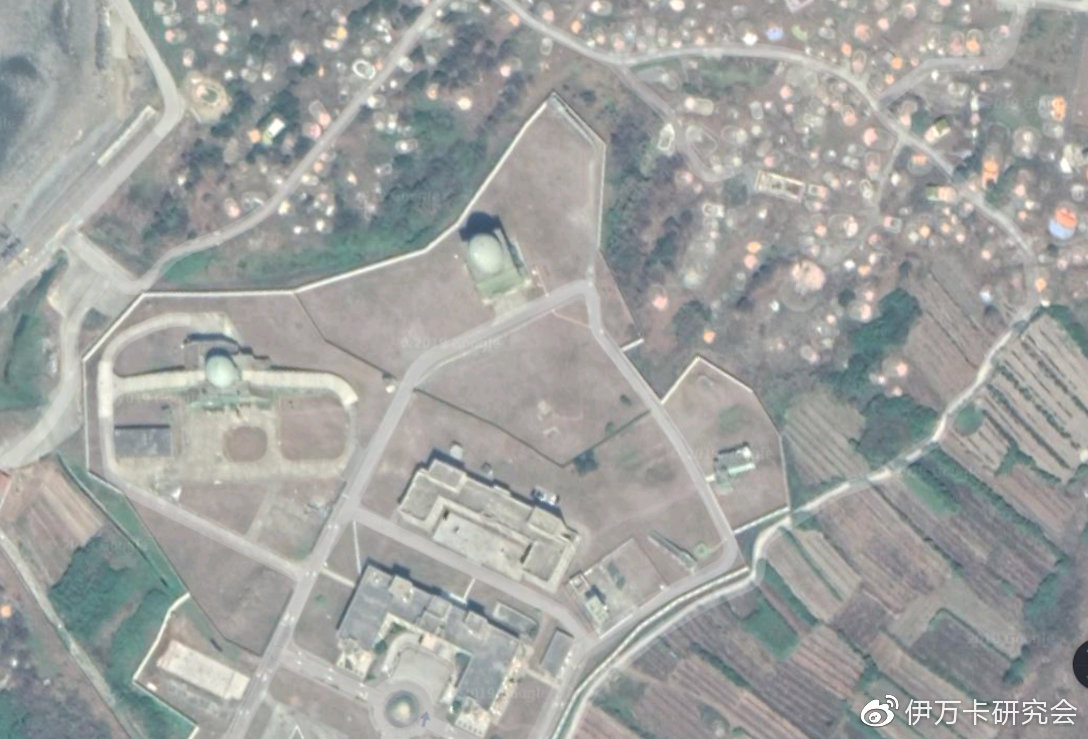

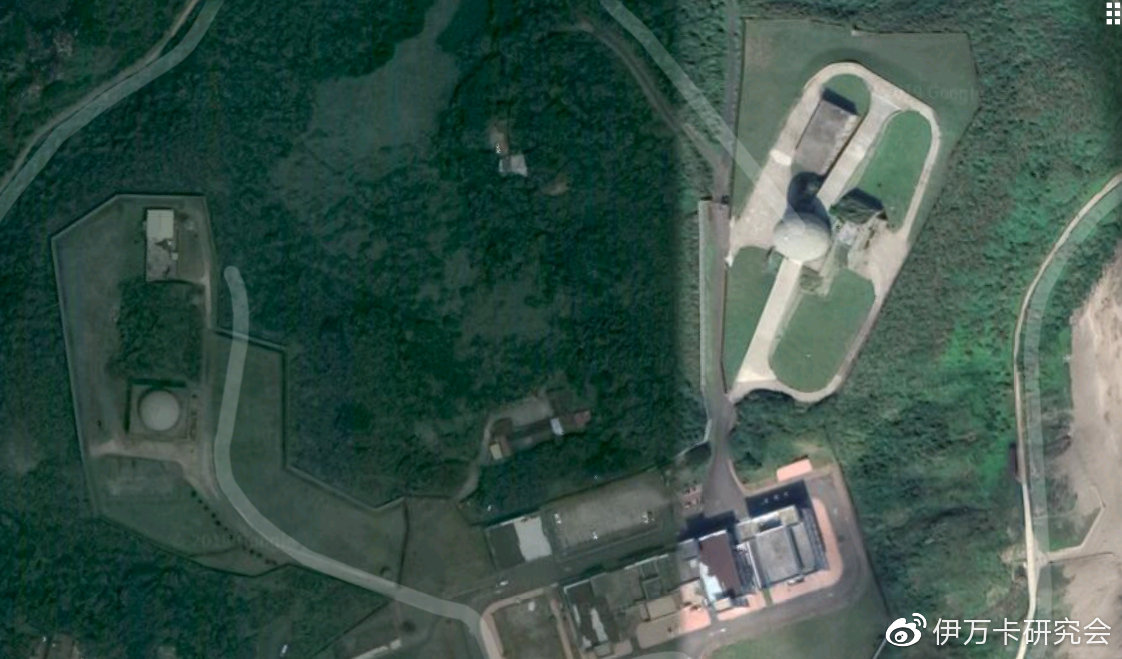

苗栗外埔雷達站衞星圖

注意，左邊帶車輛坡道的雷達大球為標準的機動式雷達陣地，右側無坡道雷達設施為固定式雷達陣地

第二，第三雷達中隊，位於台北北投區竹子山（嵩山）雷達站，擁有HR-3000（HADR，即為“休斯公司防空雷達”英文縮寫，簡稱“阿達雷達”）一部（確定）。

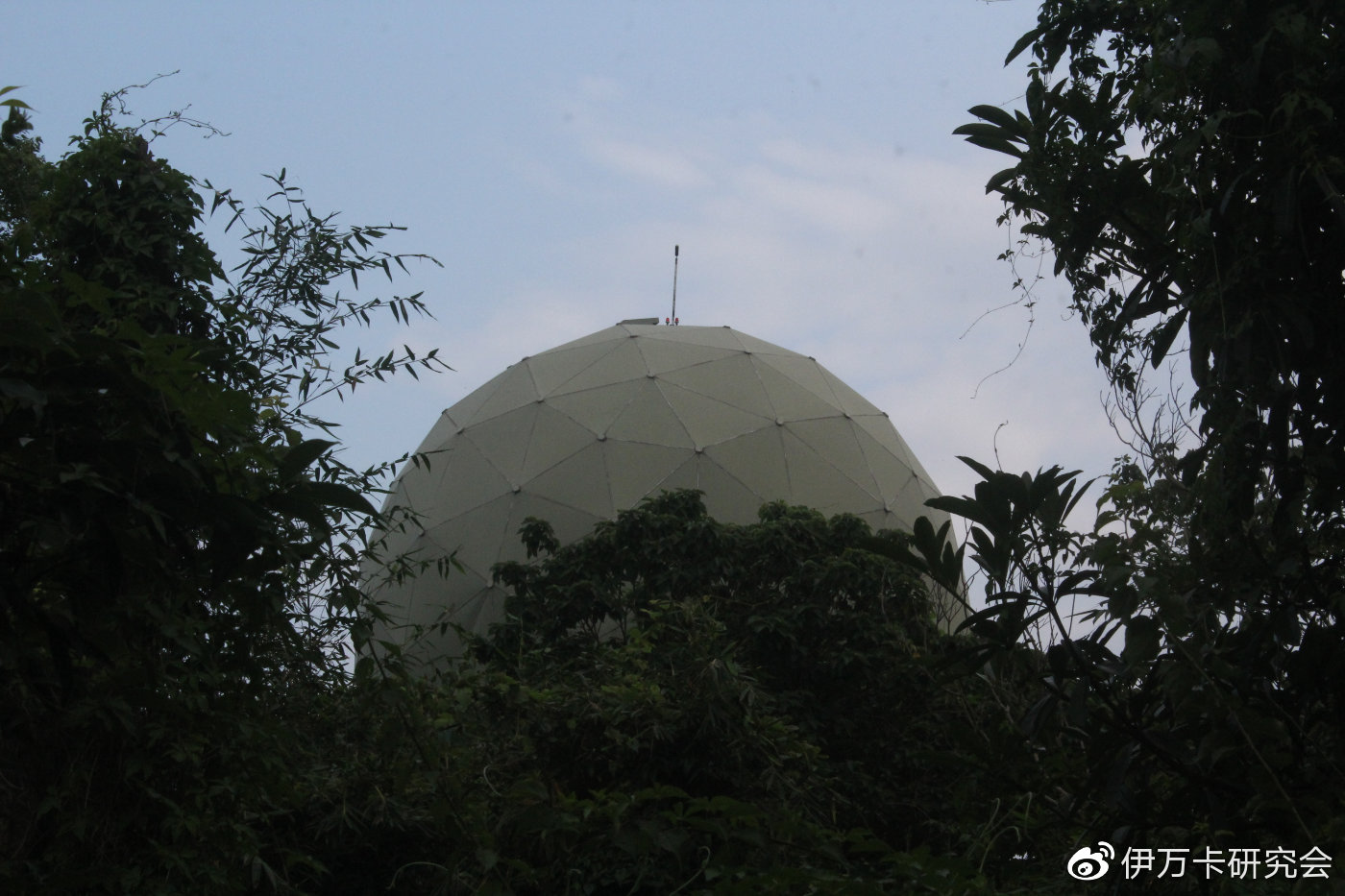

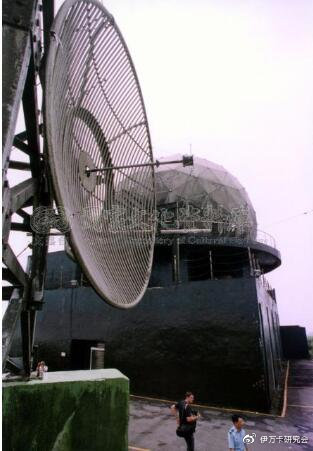

嵩山雷達站的HR-3000雷達 攝於2001年

第三雷達中隊隊徽

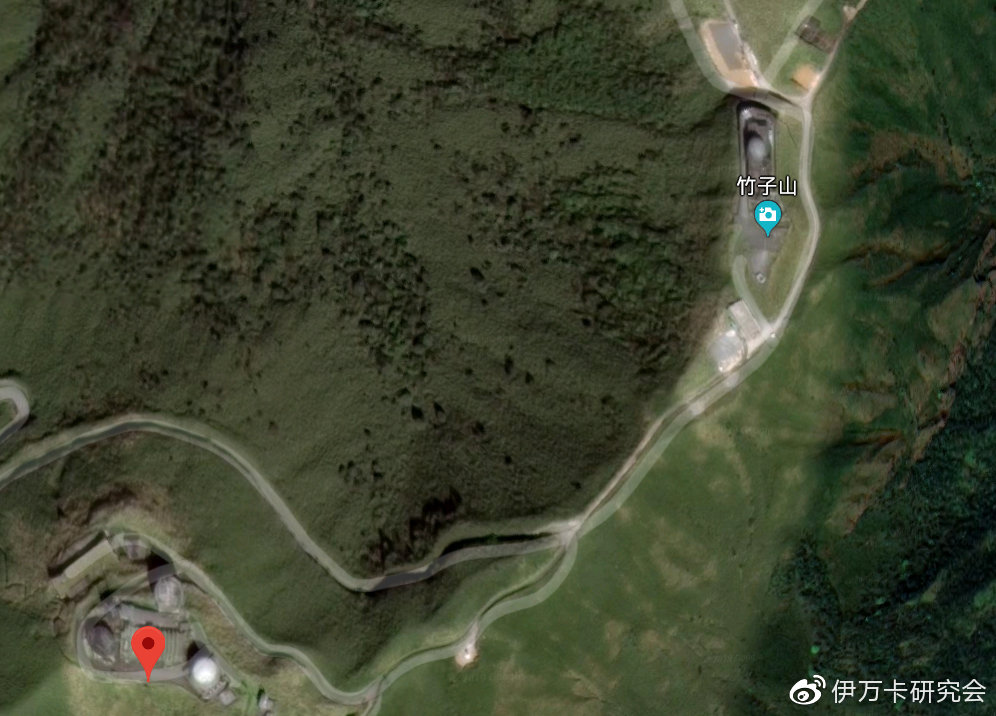

嵩山-竹子山雷達站衞星圖

注意圖中左下角白色雷達大球應該就是HR-3000雷達，而右上角黑色雷達大球是台海軍的遠程對海監視雷達

第三；第五雷達中隊 ，位於馬祖東引島北澳雷達站，擁有AN/FPS-117固定式雷達（確定）一座。

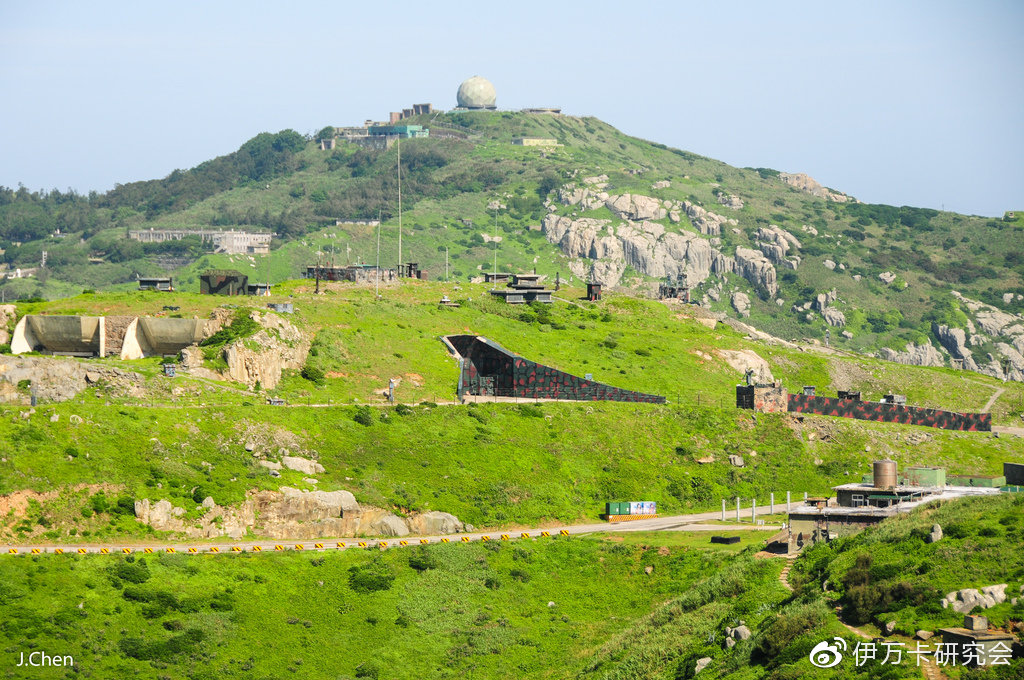

東引雷達全貌

注意，圖中下方的坑道式掩體為駐東引的台海軍“海鋒大隊”的導彈發射掩體

東引雷達站衞星圖

第五雷達中隊隊徽

第四；第六雷達中隊，位於新北市石門區富貴角雷達站，擁有AN/FPS-117固定雷達（確定）和AN/TPS-77機動式雷達（確定）各一部。

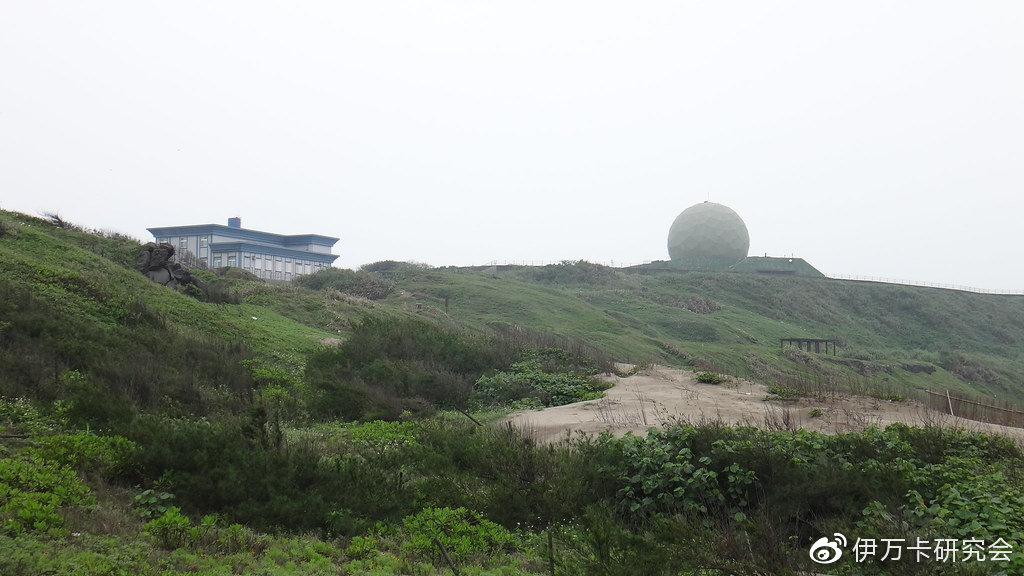

石門富貴角雷達站外景

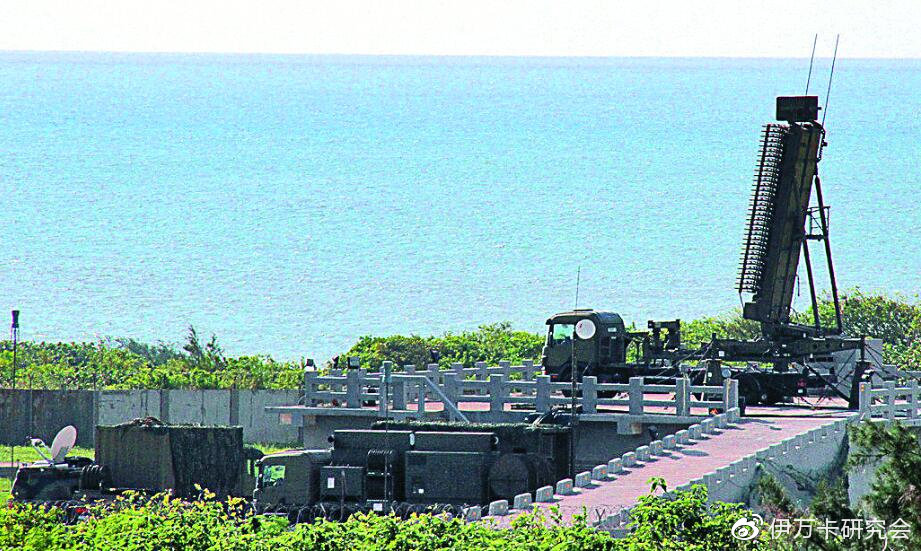

可能是第六雷達中隊的TPS-77進行戰術機動演練

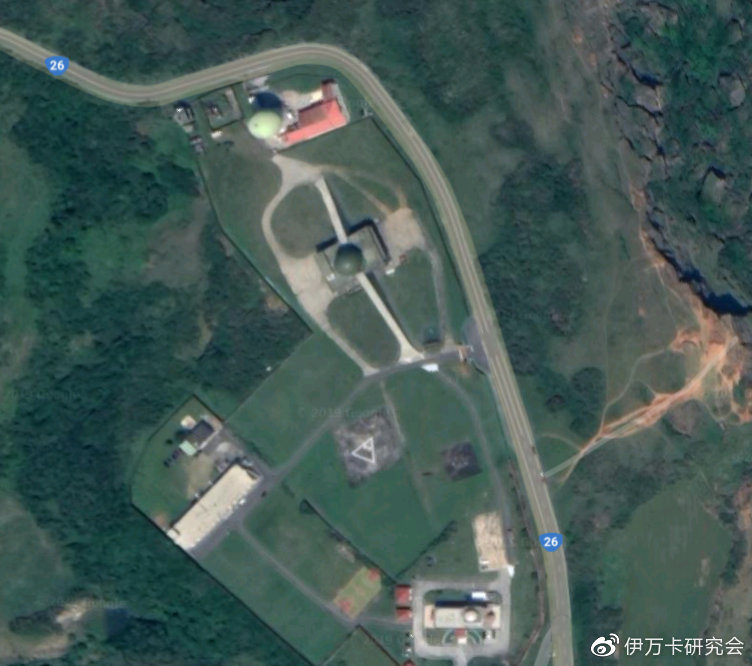

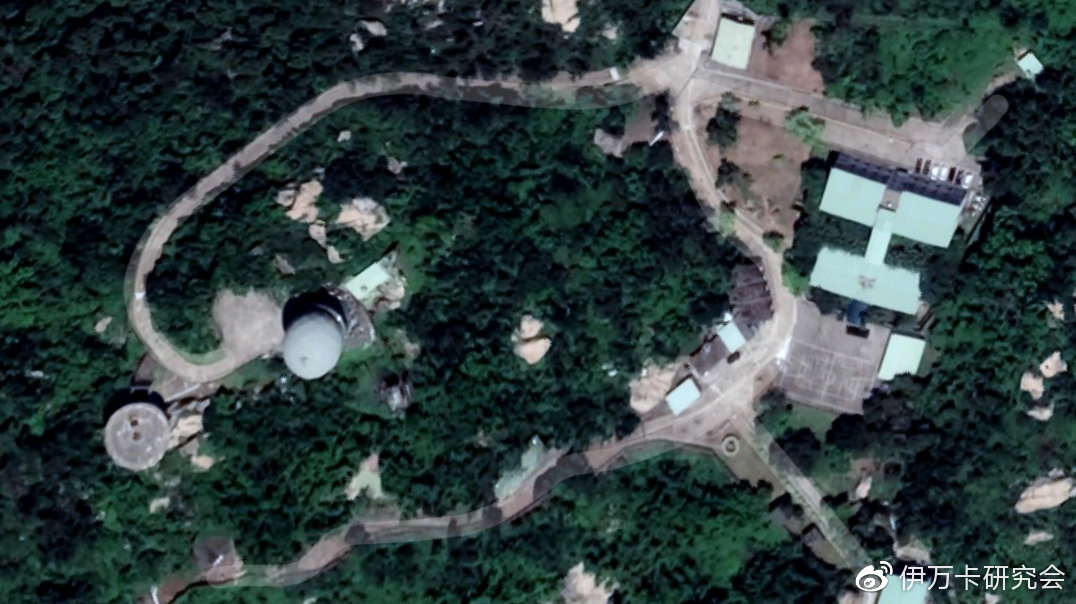

石門雷達站衞星圖，右邊是機動雷達左邊是固定雷達

第六雷達中隊隊徽

注意 第六雷達中隊隊徽上鬼怪手中兩個雷達大球，意味着該中隊的兩部雷達，鬼怪腳踩的燈塔即是石門風景名勝富貴角燈塔

第五：空軍偵搜預警中心，位於新竹五峯鄉樂山雷達站，擁有AN/FPS-115“鋪路爪”導彈預警雷達一部（確定）。

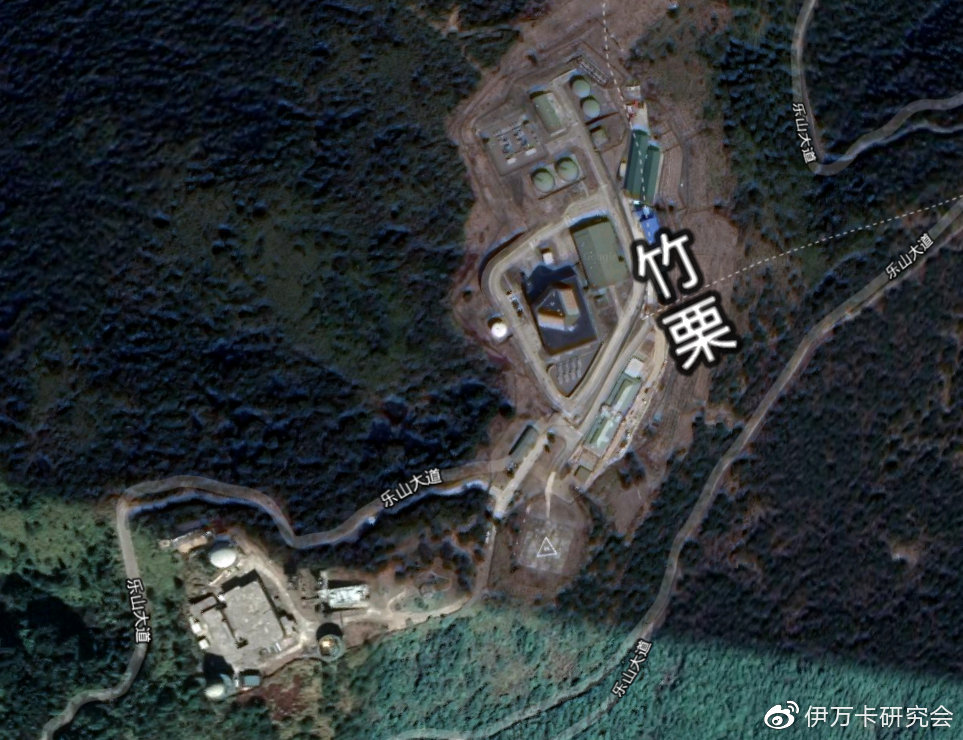

樂山雷達站衞星圖

馬娘娘視察樂山雷達站，可見後面的隊徽

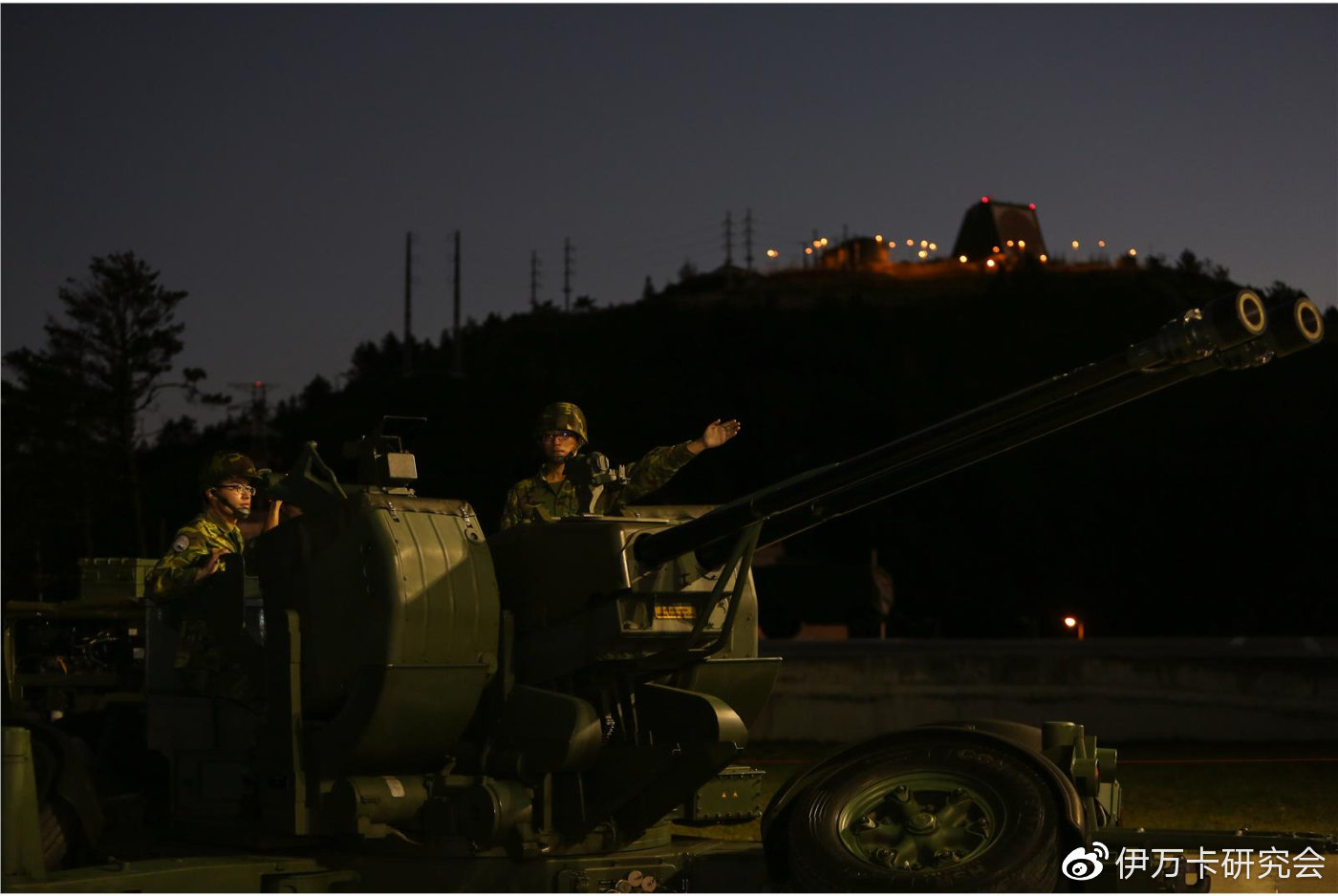

樂山雷達站夜景

樂山鋪路爪雷達外景

南部區域作戰管制中心，下轄

第一，第一雷達中隊，位於屏東縣春日鄉大漢山雷達站，擁有AN/FPS-117固定雷達一部（確定）

馬娘娘視察大漢山雷達站，可見牆上的隊徽

注意，大漢山還另外駐有台海軍海岸監視偵察指揮部下屬的遠程對海預警雷達，因此圖中前排會有着海軍制服的台軍士兵出現。

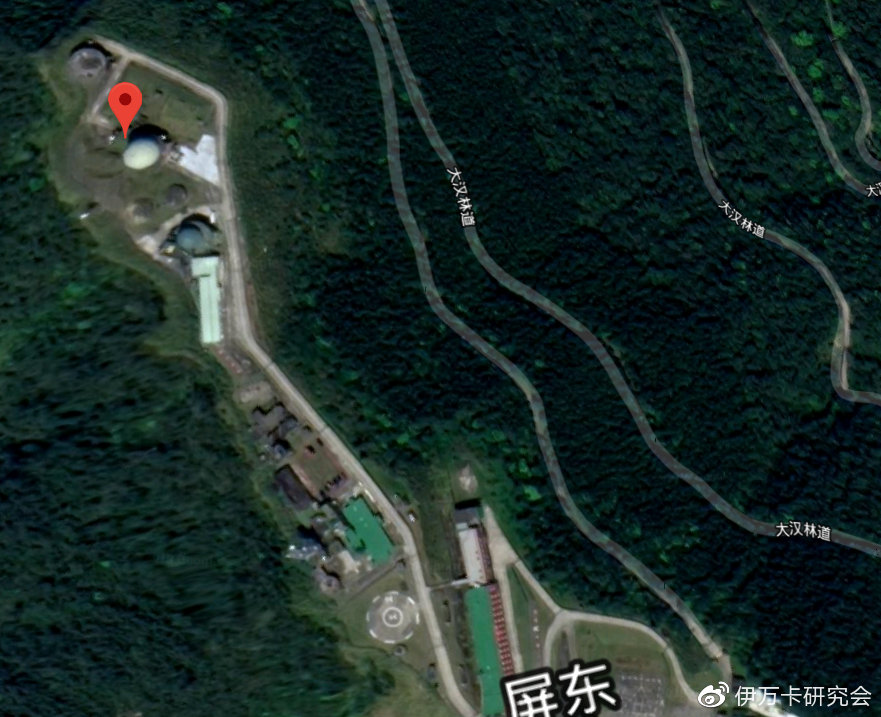

大漢山雷達站，白色為空軍雷達，黑色是海軍雷達

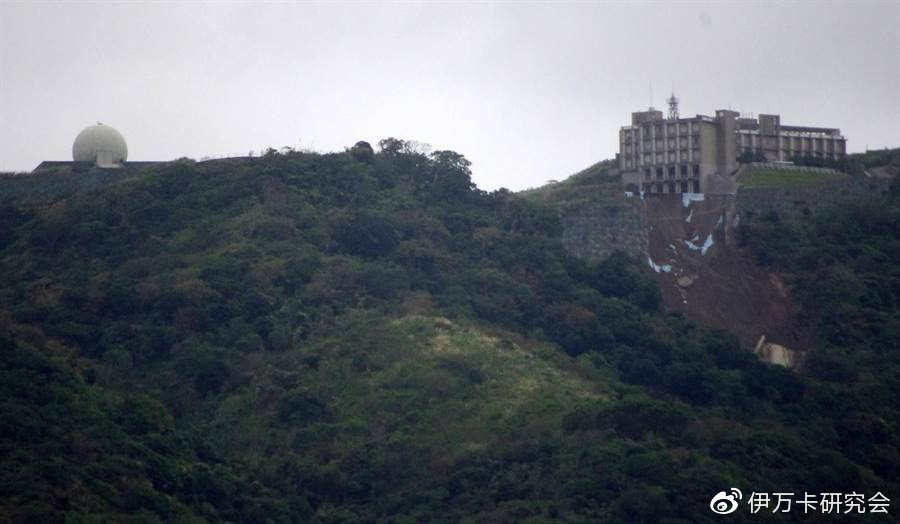

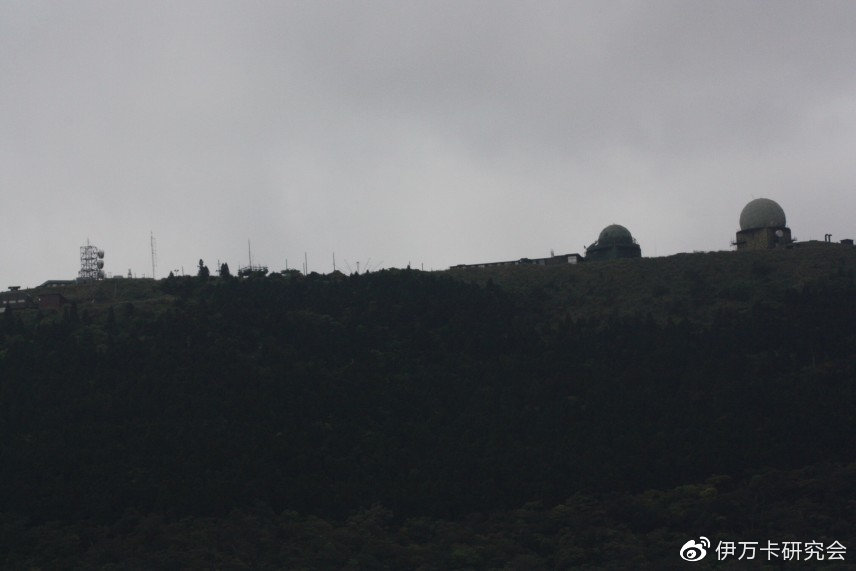

大漢山雷達站遠景

第二；第四雷達中隊金門縣金湖鎮太武山雷達站，擁有AN/FPS-117固定雷達一部（確定）

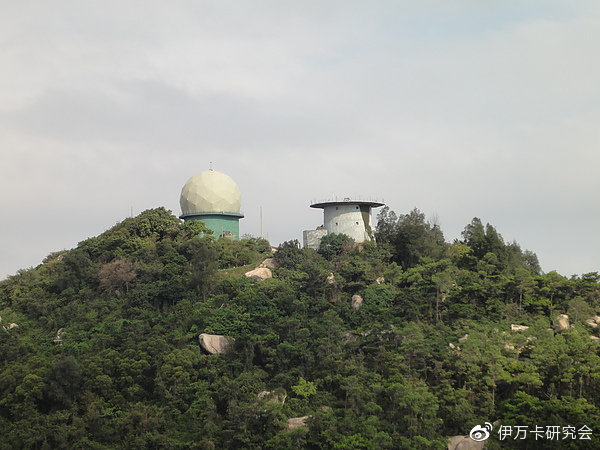

太武山雷達站

太武山雷達站衞星圖

第三：第七雷達中隊，駐澎湖馬公拱北山炮台雷達站，擁有HR-3000固定雷達（確定）和AN/TPS-77機動雷達（確定）各一部。

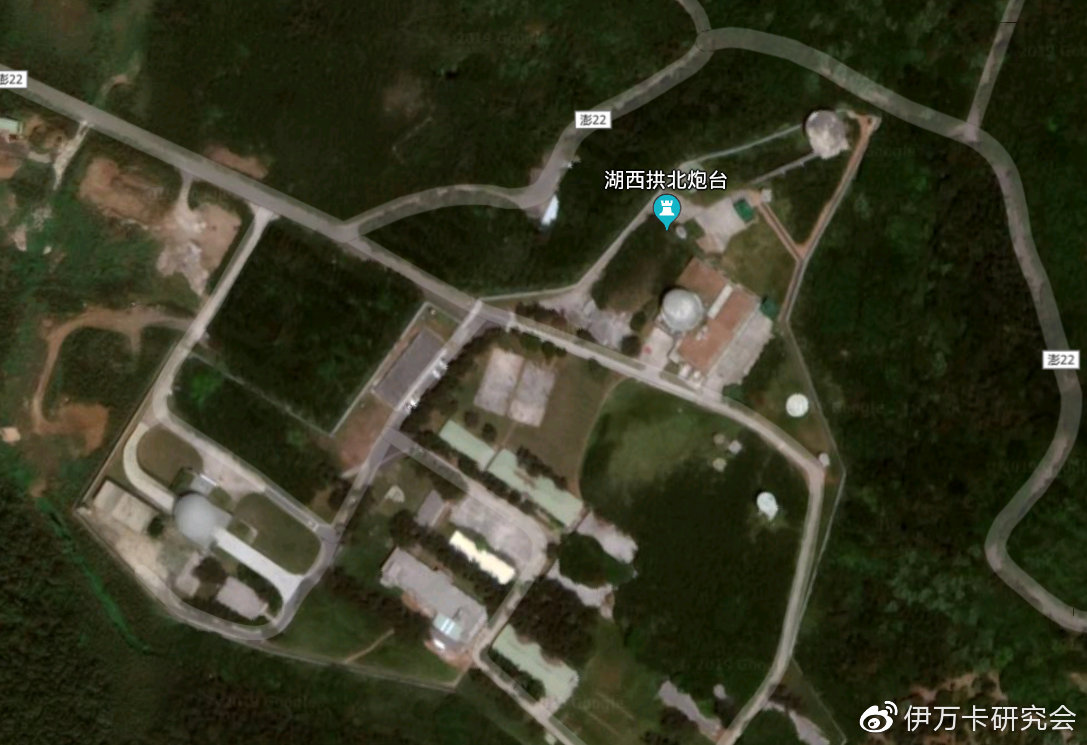

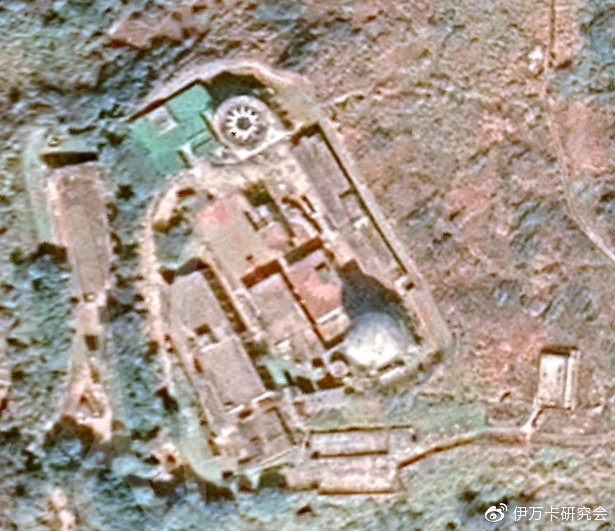

拱北炮台雷達站衞星圖

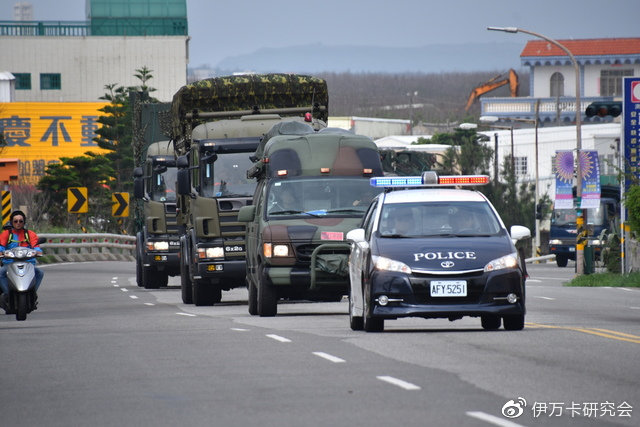

漢光33演習中進行機動的澎湖TPS-77雷達車隊

第四，第1機動雷達分隊，位於屏東縣鵝鑾鼻雷達站，擁有AN/TPS-75(V）機動雷達一部（確定）

鵝鑾鼻雷達站，最上是空軍氣象雷達，最下是海軍對海監視雷達

沈總長視導鵝鑾鼻雷達站時身後的TPS-75雷達

第五；第三雷達分隊，位於高雄阿蓮區大崗山雷達站，擁有GE-592(V1)雷達一部（確定）

大崗山雷達站

GE-592雷達

東部區域作戰管制中心，下轄：

第一，第2機動雷達分隊，位於花蓮壽豐鄉鹽寮村林田山雷達站，擁有AN/TPS-77機動雷達一部（可能）

林田山雷達站外景

林田山（賀田山）機動雷達衞星圖

第二，第四雷達分隊，駐花蓮美崙山雷達站，擁有AN/FPS-117固定雷達一部（確定）

美崙山雷達站

美崙山雷達站衞星圖

第三，第3機動雷達分隊，位於台東志航空軍基地，擁有AN/TPS-75(V)機動雷達一部（可能）

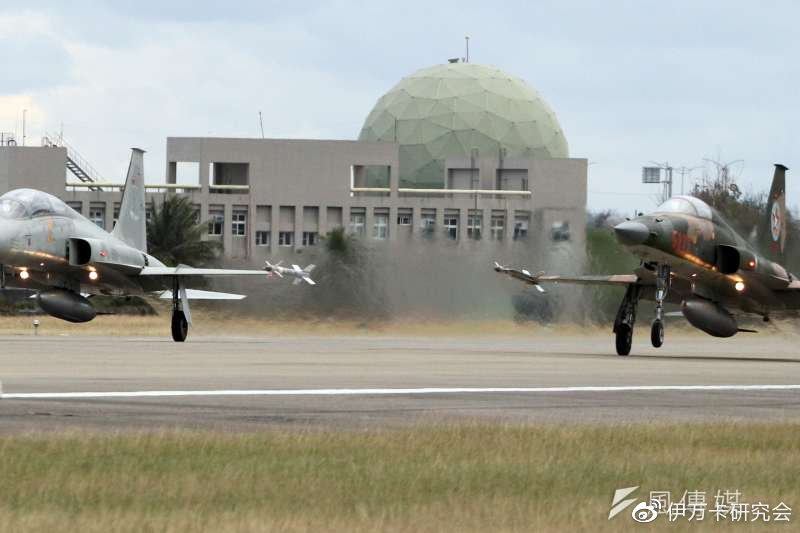

志航基地雷達站，可見帶坡道的雷達大球

志航基地雷達站，幾年前有國軍弟兄在上面的避雷針上吊自殺

第四，第一雷達分隊，位於宜蘭蘇澳鎮東澳嶺雷達站，擁有AN/FPS-117固定雷達一部（確定）

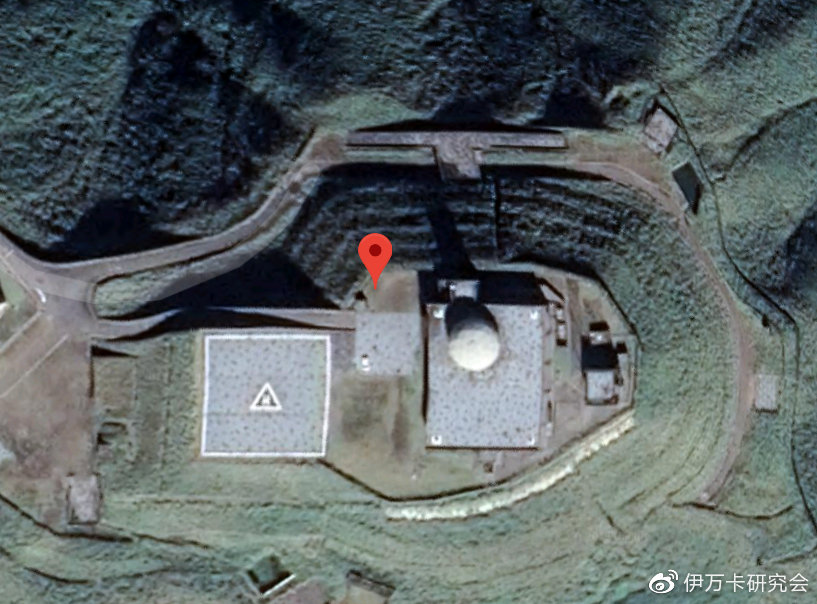

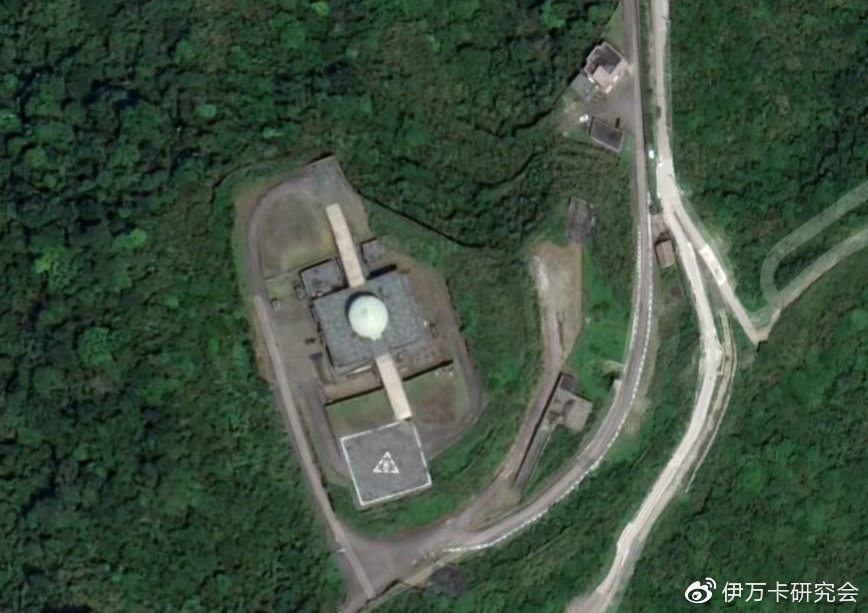

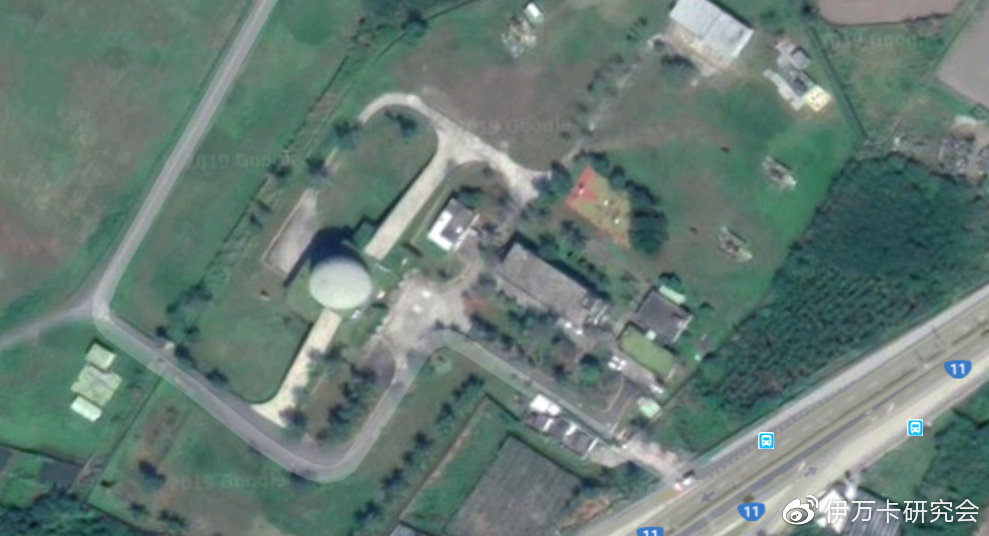

東澳嶺雷達站衞星圖

綜上所述，台空軍目前一共擁有7部AN/FPS-117，2部HR-3000“阿達”，一部AN/FPS-115“鋪路爪”和一部GE-592固定雷達；以及4部AN/TPS-77和2部TPS-75機動雷達。台軍自2002年起陸續購進7部AN/FPS-117和4部AN/TPS-77，目前全部在役。

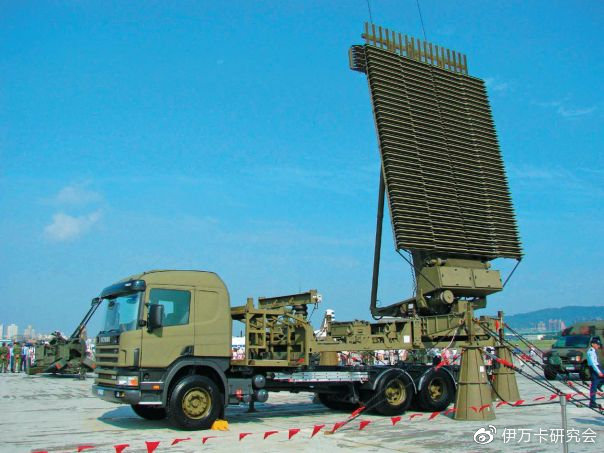

松山機場展出的TPS-77，估計是苗栗外埔或石門富貴角雷達站的裝備

1993年隨F-16打包購進的2部HR-3000固定雷達也全部在役。1988年購進的2部GE-592除一部在高雄大崗山外，另外一部原先在新竹樂山，後被“鋪路爪”取代，那部GE-592改為空軍技術學院的教具。從1977年購買的4部AN/TPS-43機動雷達除目前已知2部升級至AN/TPS-75的標準繼續服役以外，還有一部也在空軍技術學院做教具，剩下一部估計是當做拆零件來源了吧。

TPS-75交付儀式上展出的模型
