華為P30 Pro全面拆解：結構緊湊做工精細，核心器件供應商曝光！

4月11日，華為在國內召開新品發佈會，正式發佈了P30系列旗艦手機，將華為P系列的拍攝性能和體驗提升到了一個全新的高度。其中，配備後置超感光徠卡四攝、支持50倍變焦的P30 Pro更是再次刷新了DxOMark的榜單。

近日，國外拆解機構iFixit對於華為P30 Pro進行了拆解，讓我們得以一窺P30 Pro內部的結構以及後置徠卡四攝的細節。

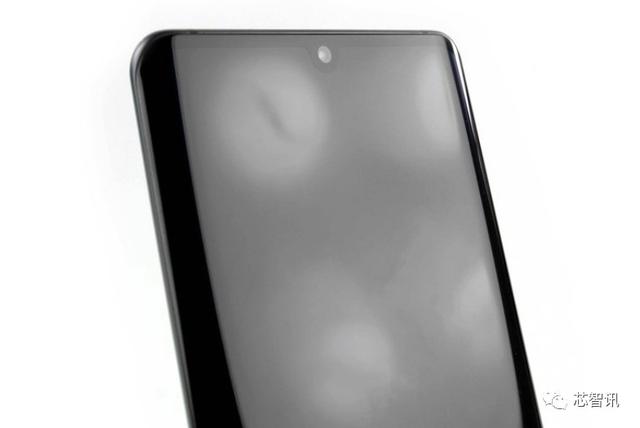

▲P30 Pro採用的是6.47英寸2340×1080分辨率的OLED水滴屏，主要由京東方供應，前置攝像頭為3200像素（ƒ/ 2.0）。

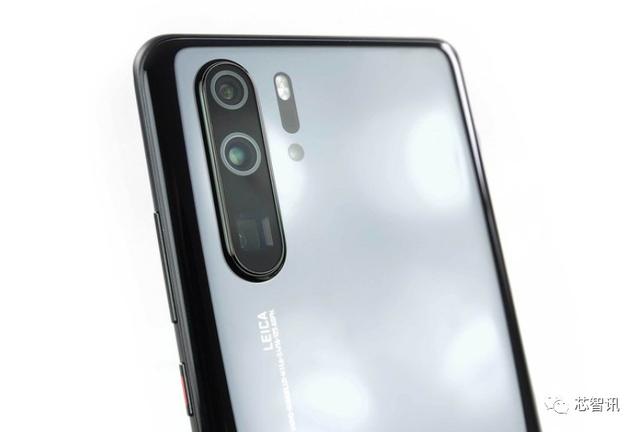

▲華為P30 Pro後置徠卡四攝像頭，分別是：

1、2000萬像素超廣角鏡頭，16mm，f/2.2

2、4000萬像素SuperSpectrum主鏡頭，27mm，f/1.6，支持光學防抖

3、800萬像素5倍潛望鏡設計變焦鏡頭，125mm，f/3.4，支持光學防抖

4、ToF景深攝像頭

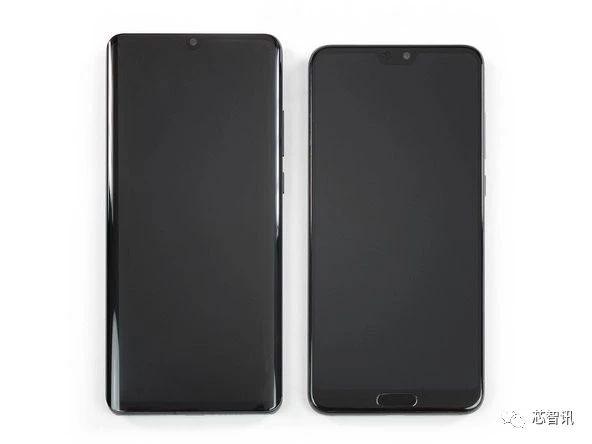

▲與之前的Mate 20 Pro相比，P30 Pro（左）機身長度、寬度和厚度都有所增加

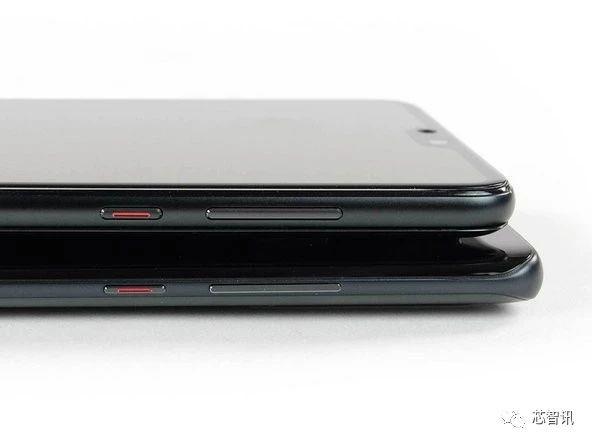

▲按鍵方面P30 Pro（下）與Mate 20 Pro基本保持一致

▲由於採用了曲面屏，導致機身側面位置有限，所以P30 Pro（下）將卡槽也調整到了機身底部，這樣使得P30 Pro取消了一個傳統的揚聲器。數據接口依然是USB Type C接口。

▲仔細觀察，可以發現P30 Pro中框和玻璃後蓋之間有一個非常緊密的間隙，肉眼幾乎看不到。

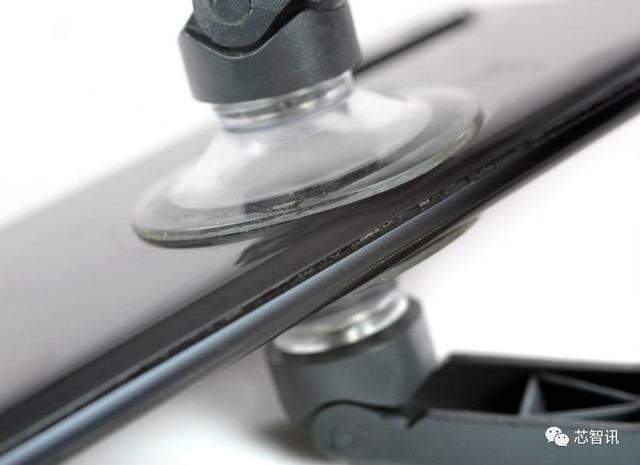

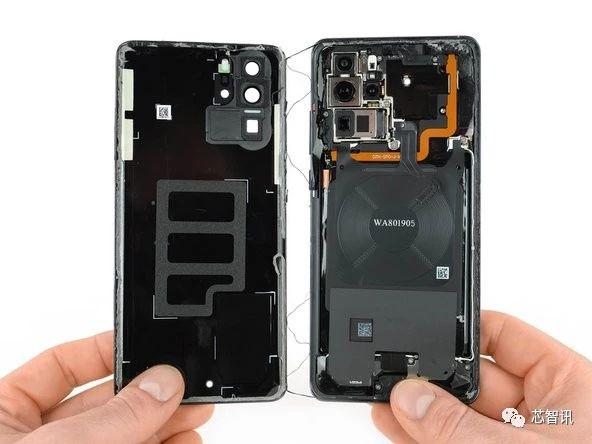

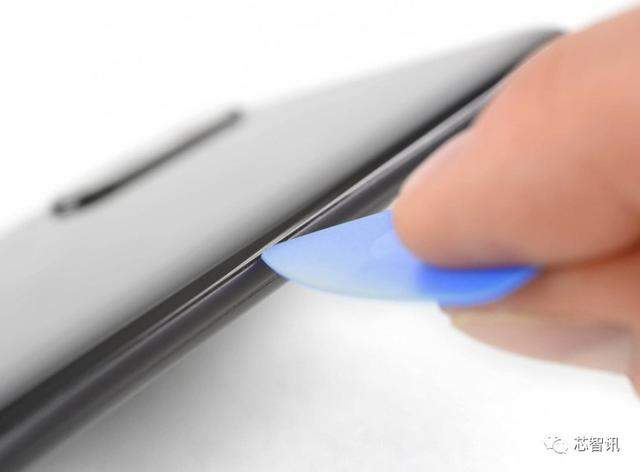

▲通過對玻璃後殼進行加熱，再通撥片和分離器就可以輕鬆解決封底膠，將後殼分離下來。

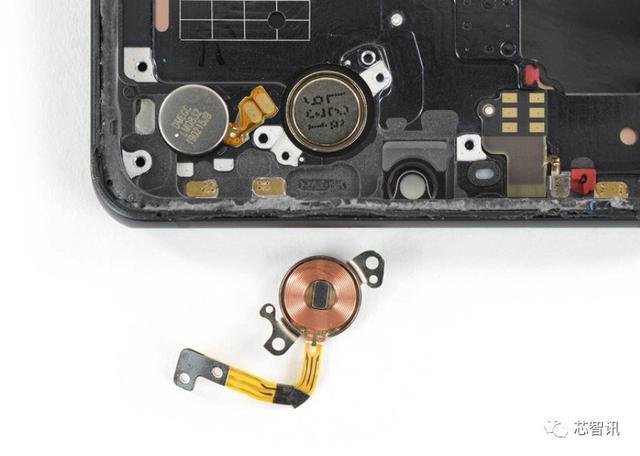

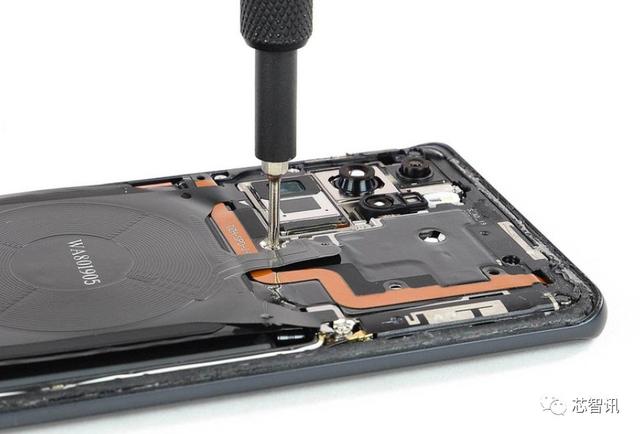

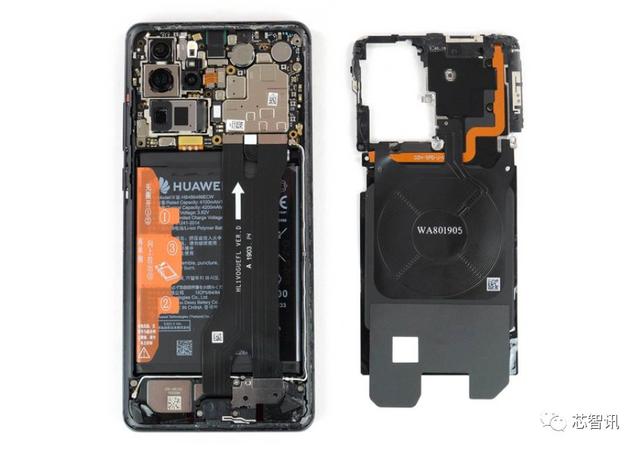

▲隨後是連接在主板蓋上的無線充電線圈，它還帶有一些天線和一根橙色軟電纜來連接兩個觸點。

▲這個充電線圈不僅可以使得手機實現無線充電，同時還可以反向給支持無線充電的手機、鼠標、電動剃刀或電動牙刷充電。

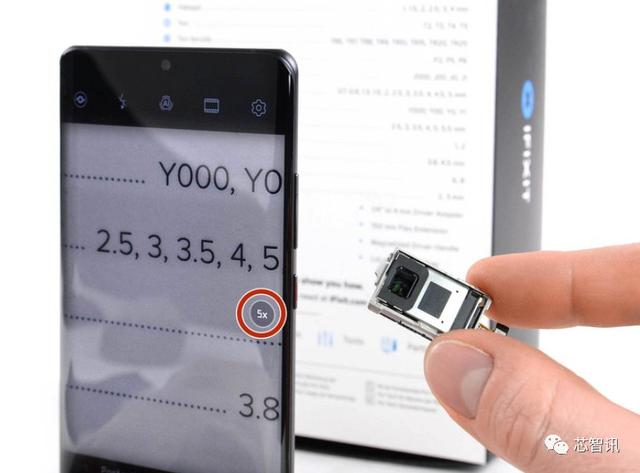

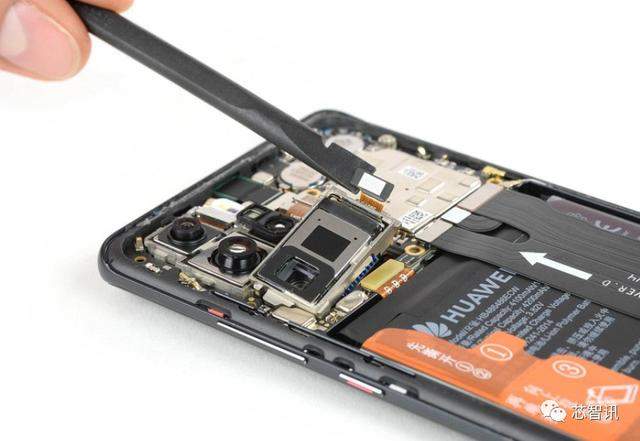

▲這個就是P30 Pro的潛望式鏡頭模塊，也是P30 Pro得以實現50倍變焦的關鍵。同時潛望式鏡頭設計也保證了其後置攝像頭的不再凸起。不過，iFixit稱這個模塊不是在1x-5x變焦之間使用，而是在5倍變焦之外使用。

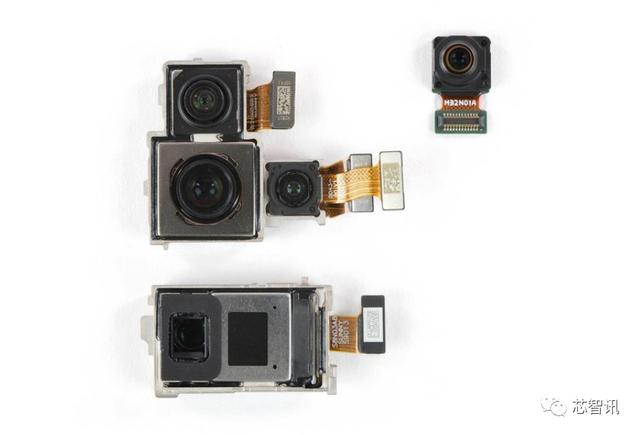

▲華為P30 Pro的後置四攝像頭模塊和前置攝像頭模塊，

值得注意的是，P30 Pro的4000萬像素SuperSpectrum主鏡頭的感光元件使用了全新的像素排列方式，從傳統的1紅1藍2綠的子像素排列變成了1紅1藍2黃（RYYB）。這也是全球首款RYYB傳感器。這種排列的主要好處是能大幅提高光敏感度。

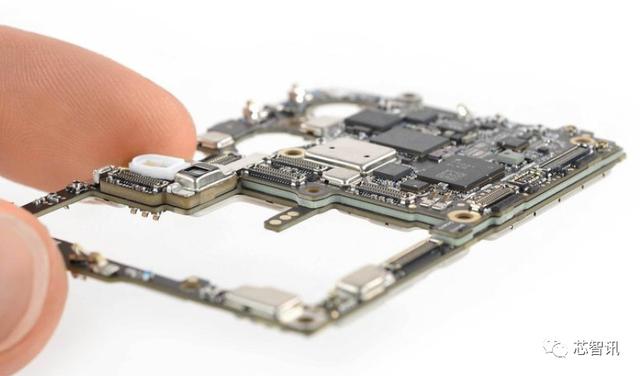

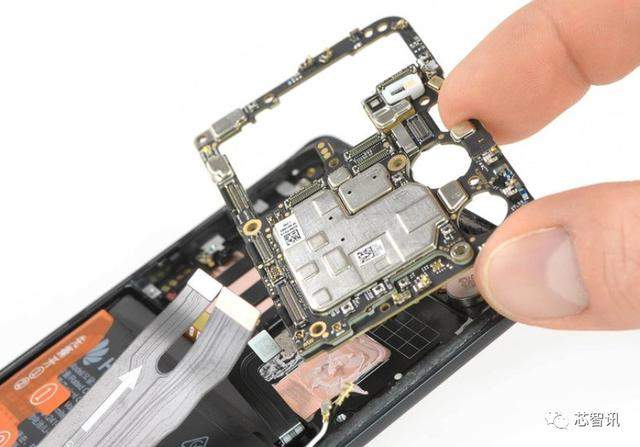

▲在主板設計上，P30 Pro的主板採用了堆疊式設計，就是兩個PCB堆疊在了一起。

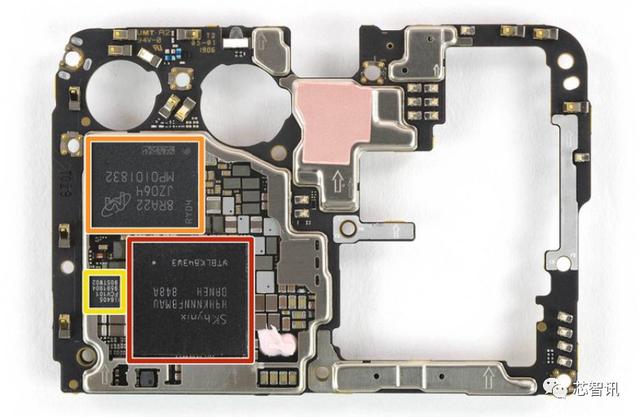

▲紅色的是SKhynix H9HKNNNFBMAU LPDDR4X內存，通過POP工藝堆疊在華為麒麟980處理器上方。

橙色的是美光JZ064 MTFC128GAOANAM-WT 128 GB閃存

黃色的是海思HI6405

華為P30 Pro全面拆解：結構緊湊做工精細，核心器件供應商曝光！

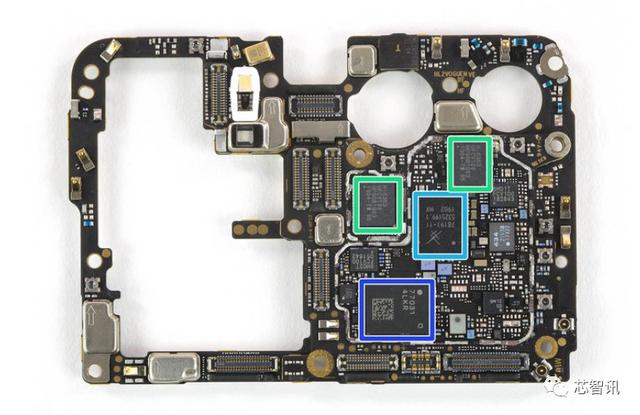

▲綠色的是HiSilicon HI6363 GFCV100射頻收發器

天藍色的是Skyworks 78191-11 用於WCDMA / LTE的前端模塊

深藍色的是Qorvo 77031 前端模塊

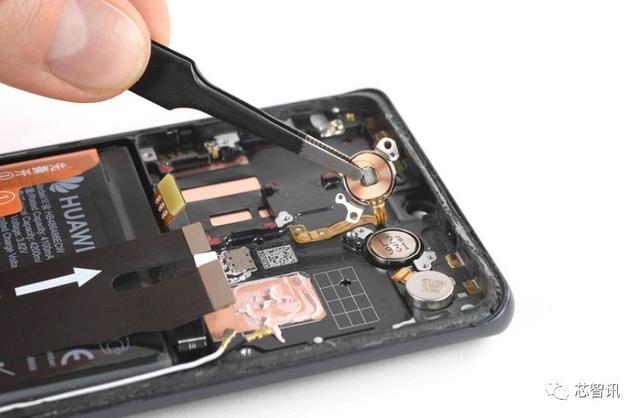

▲為了進一步提升屏佔比，這次華為P30 Pro取消了傳統的前置聽筒，轉為採用了屏幕發聲技術。而上面這個小的模塊就是屏幕發聲的關鍵，它不是通過振動膜產生聲波，而是通過振動剛性表面（玻璃屏幕）發聲。該模塊的驅動部分包括一箇中間有磁鐵的線圈，另外一部分則與屏幕相連。iFixit猜測，其屏幕發聲模組是由AAC所提供！

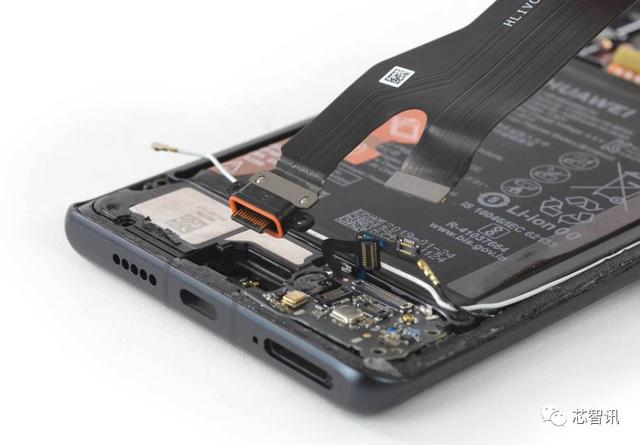

▲這是Type C接口以及與其相連接的纜線。

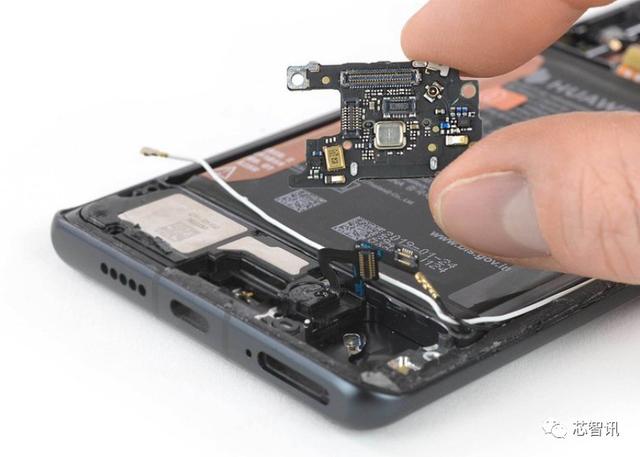

▲子板和SIM卡讀卡器。

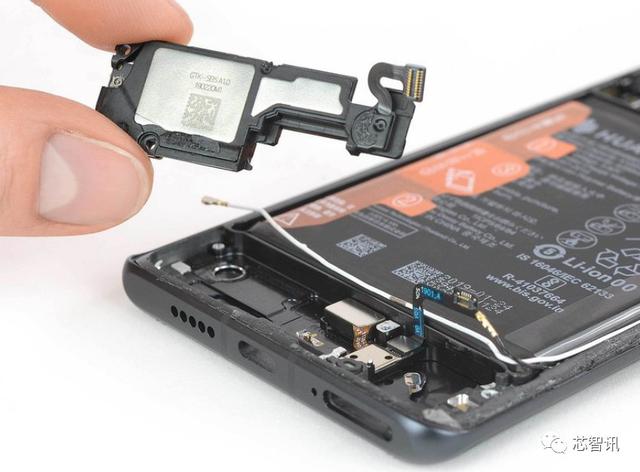

▲底部的傳統的揚聲器模塊

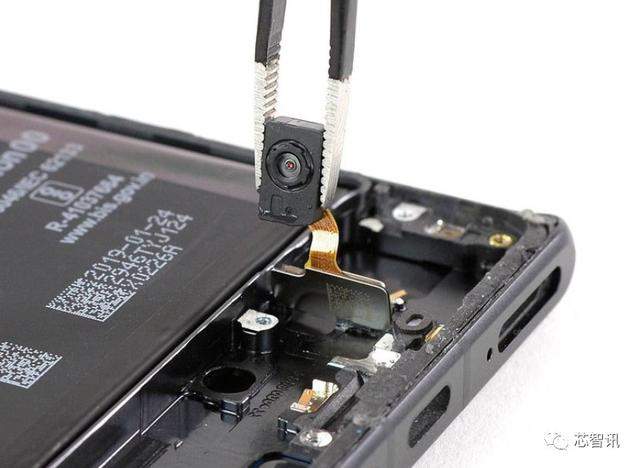

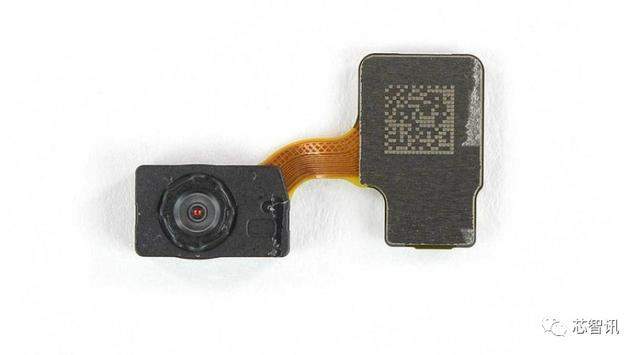

▲華為P30 Pro的光學屏下指紋模組

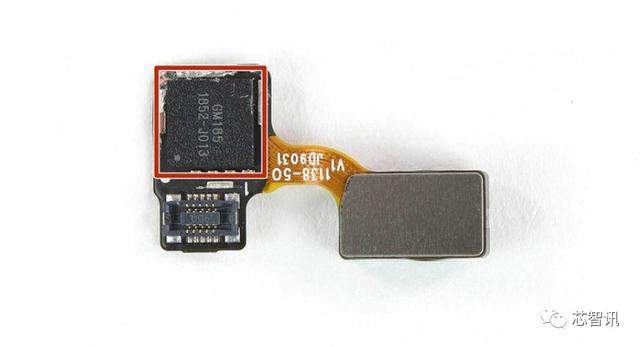

▲這個光學屏下指紋傳感器芯片是來自匯頂科技的Goodix GM185。

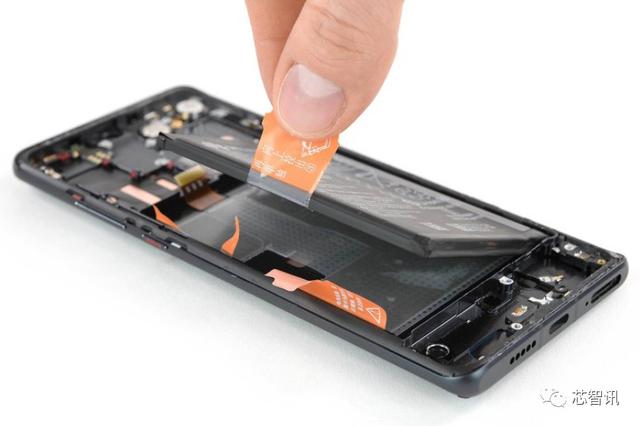

▲電池旁邊有方便將電池拉出來的拉環

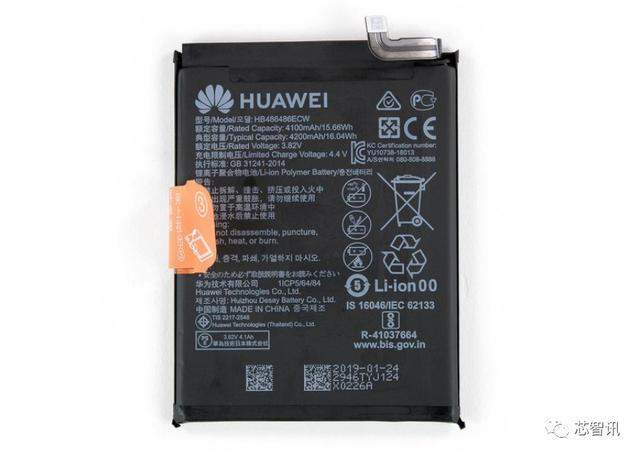

▲P30 Pro的電池典型容量為16.04 Wh（4200 mAh @ 3.82 V）與Mate 20 Pro相當，高於Galaxy S10 +（15.79Wh）和iPhone XS Max（12.08 Wh）。

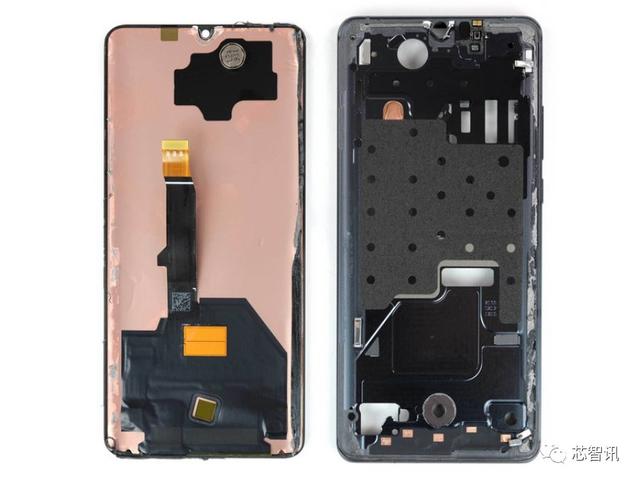

▲分離屏幕後，我們可以看到屏幕發聲模組的另外一部分緊密的粘合在屏幕背面

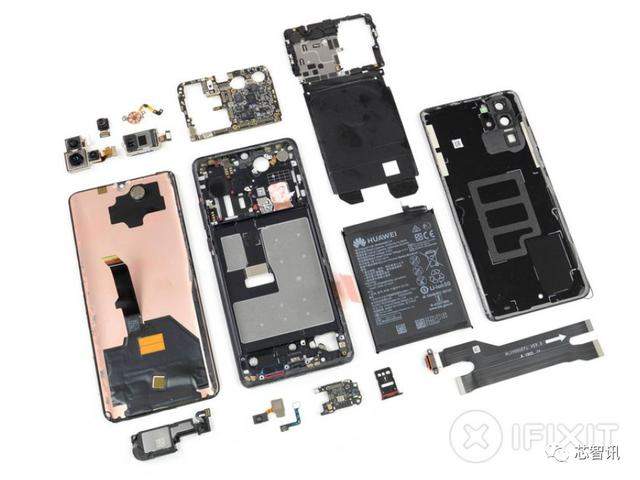

▲最後，來張全家福

通過拆解，我們可以看到，華為P30 Pro內部做工非常的精細。iFixit表示，華為P30 Pro內部的大多數組件都是模塊化的，除了屏幕發聲模組。只要妥當的應對膠水的問題，電池也是可以更換的。但是，由於正面和背面都是玻璃材質，如果不小心，會有破損的危險，這也將導致難以修復。另外，大量固定的膠水也為華為P30 Pro提供了IP68級別防水和防塵標準。iFixit給予P30 Pro的可修復評分是4分。
