小米AX3600無線路由器拆機_風聞
观察者网用户_672702-2020-03-22 15:23

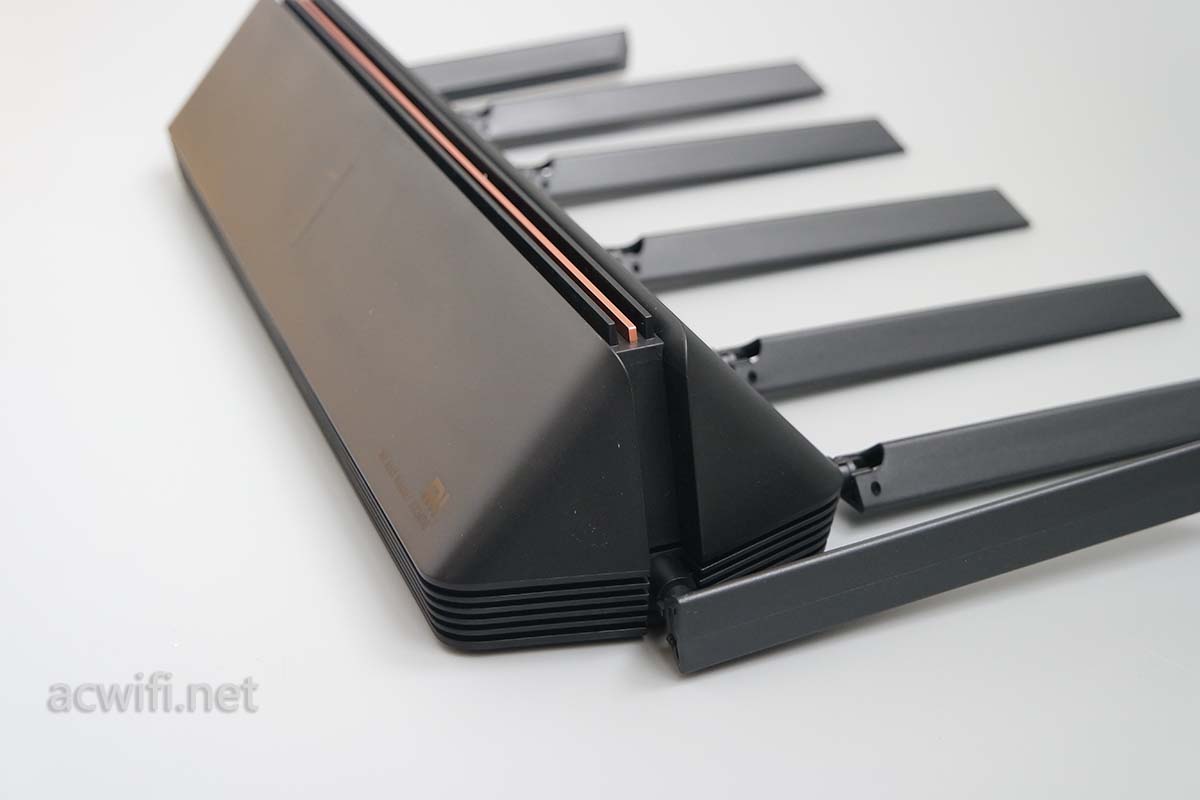

額,躺下來看,有點像是越王勾踐的父親印山越王陵的三角形棺槨

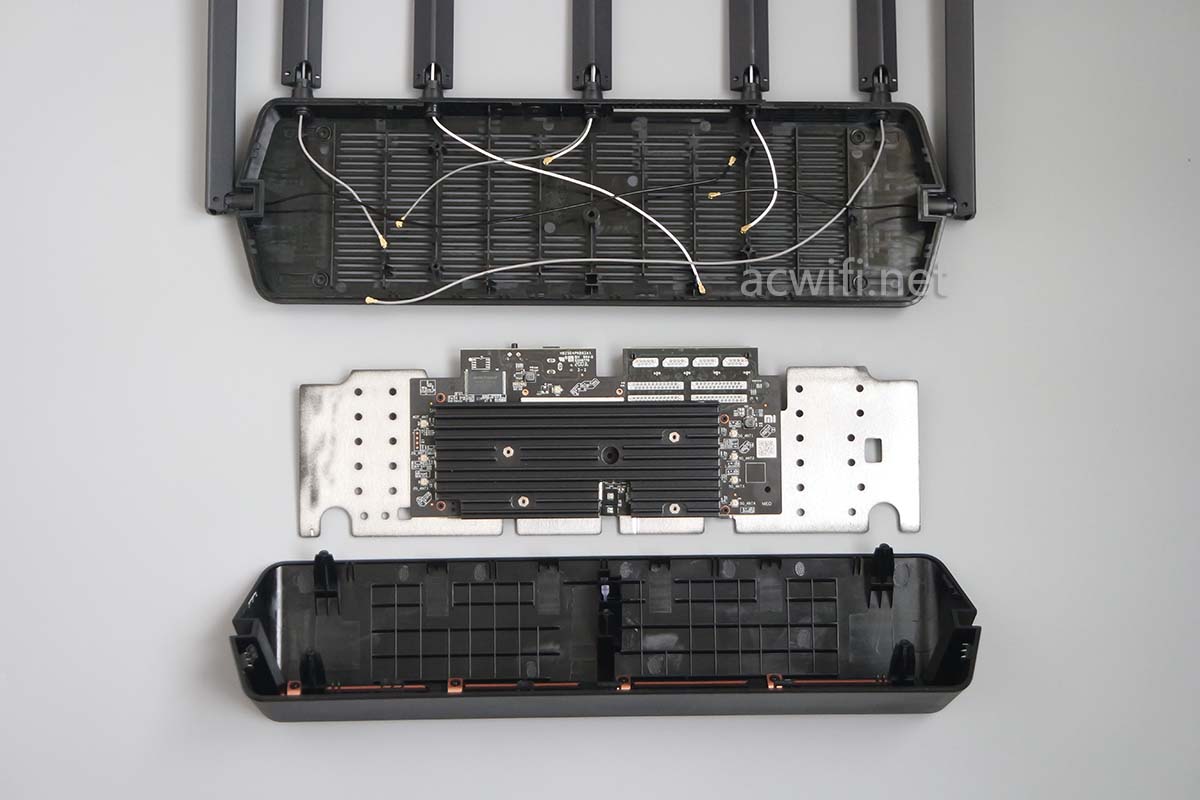

主板其實不大,搞這麼大個殼子是因為天線多,有物理距離限制

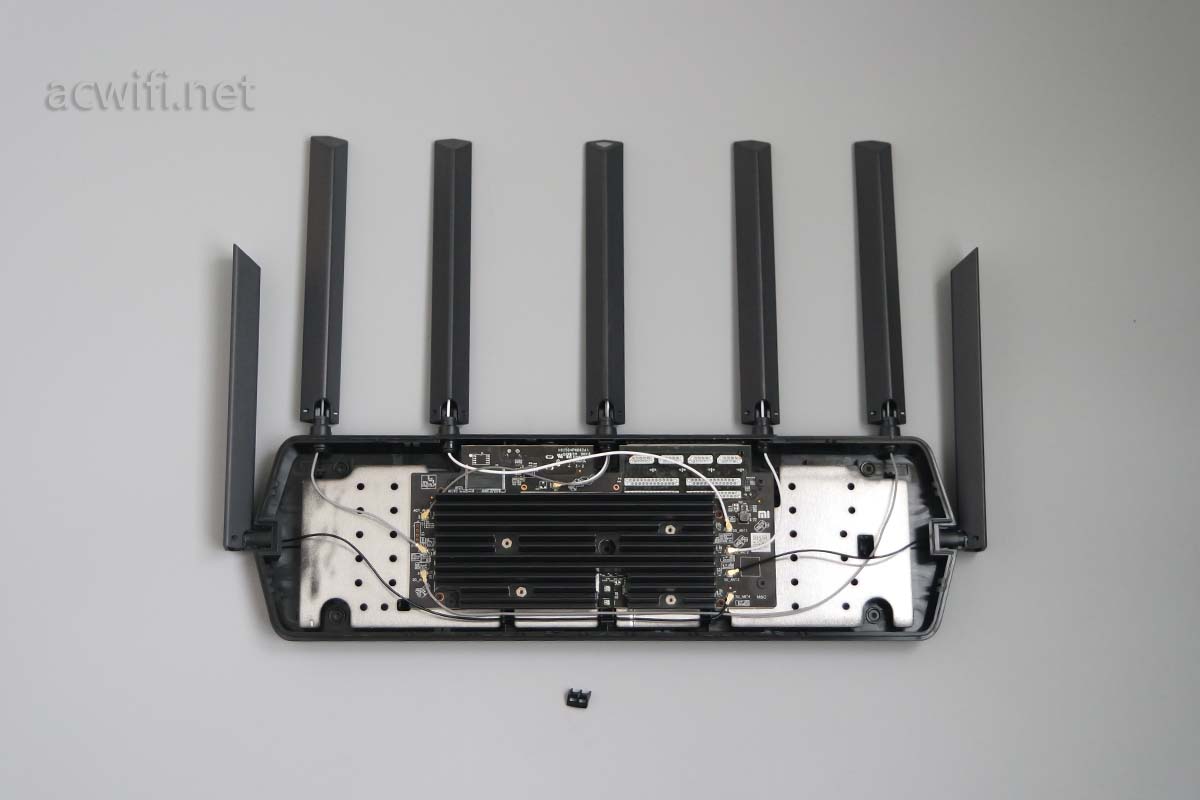

抽出來,看得更清楚

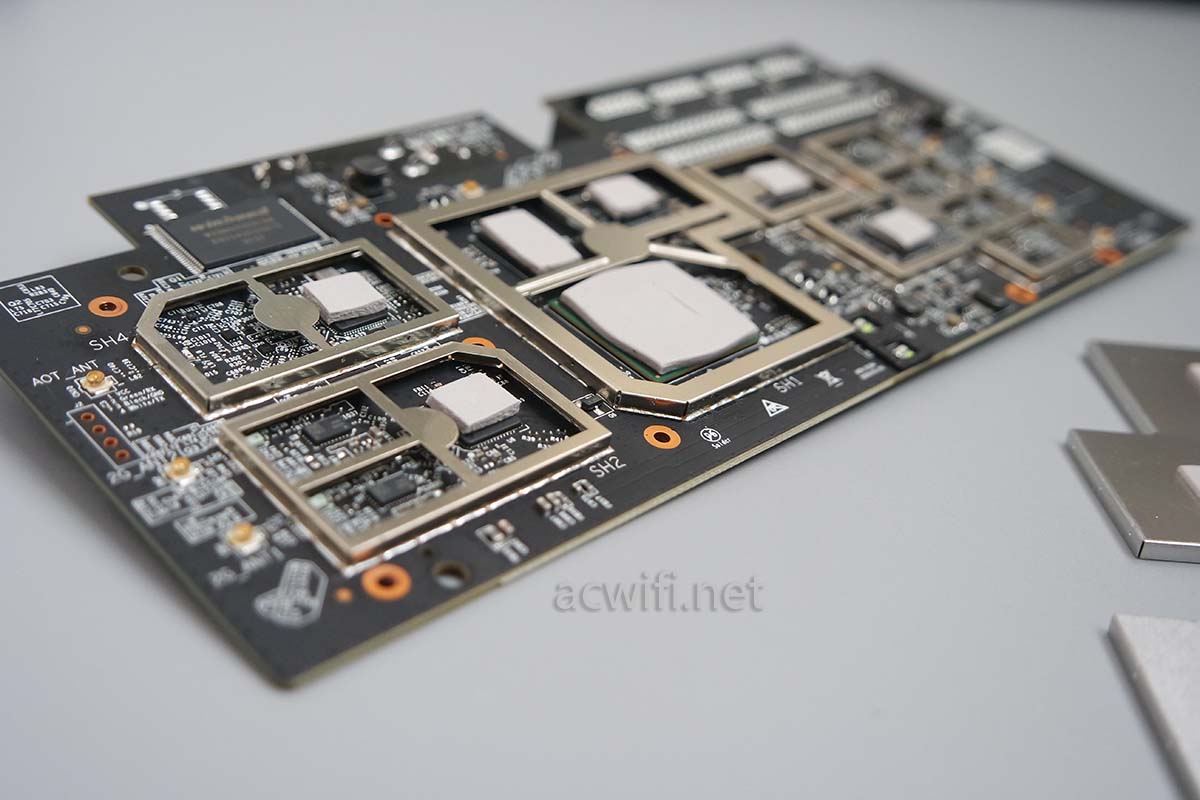

小巧的主板

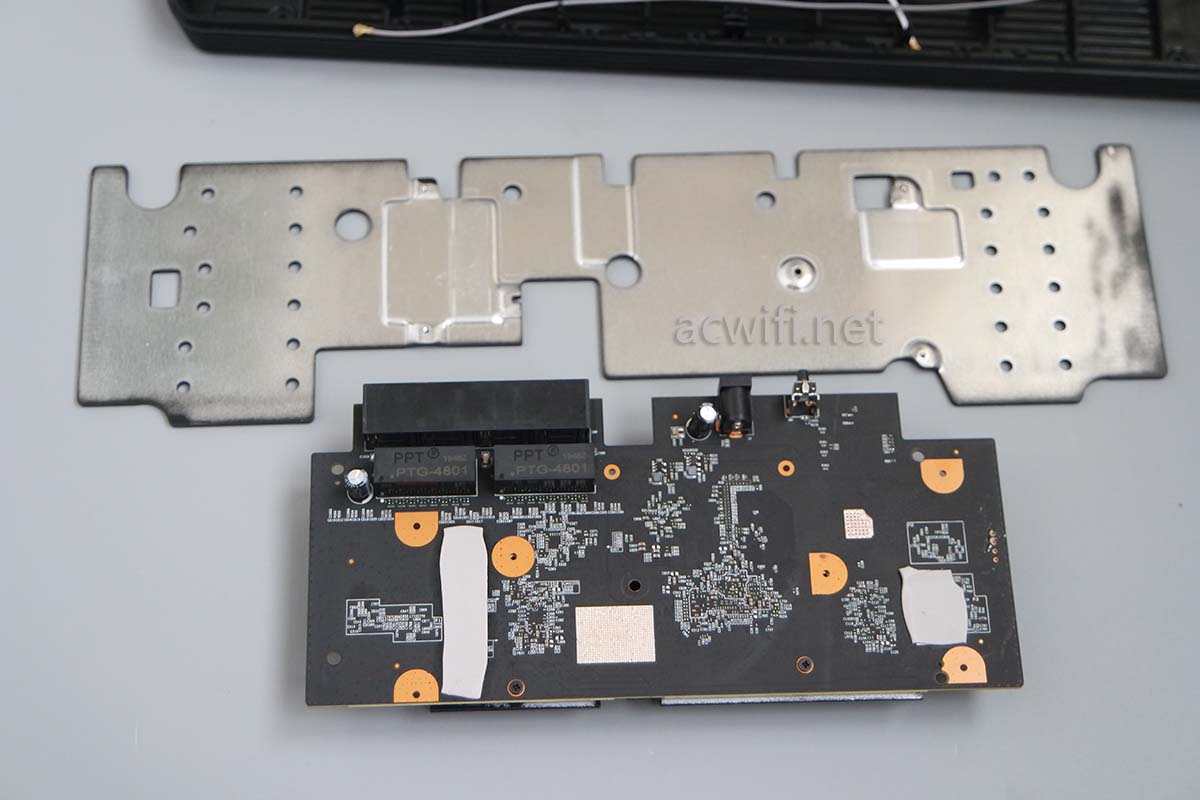

翻過來,扒光光

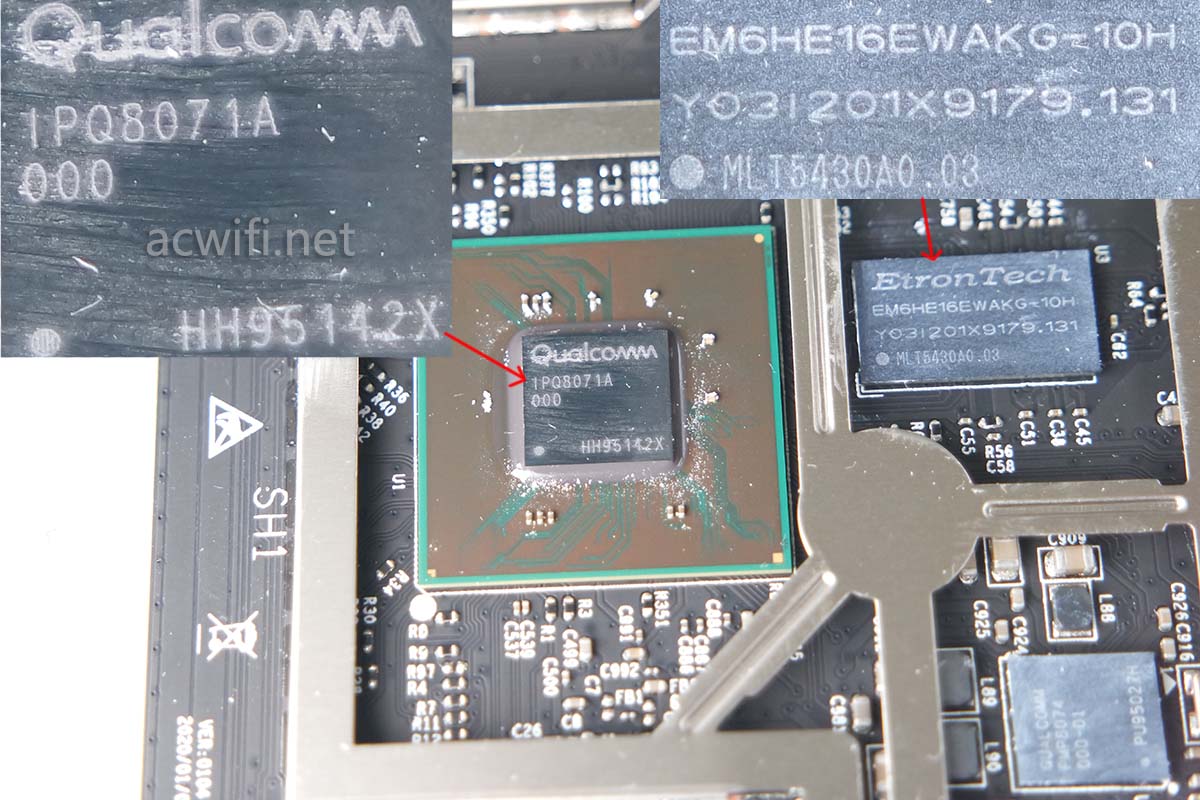

CPU型號是高通的IPQ8071A,四核1.0GHz,相對於主頻是2.4GHz的IPQ8074A來説,1GHz有點低。但價格也相差不少!四核1G,夠用了。CPU旁邊有一顆內存芯片,型號是EM6HE16EWAKG-10H,DDR3,容量512MB。

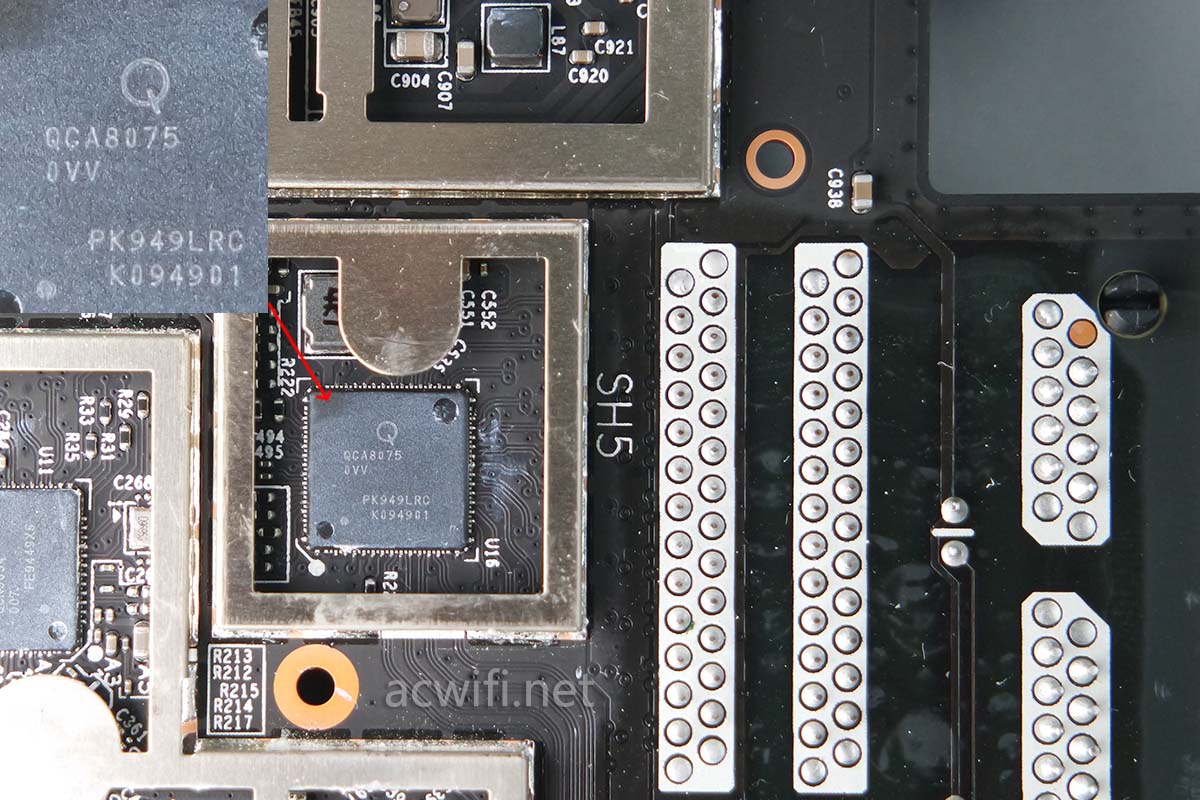

交換機芯片,型號是IPQ8075

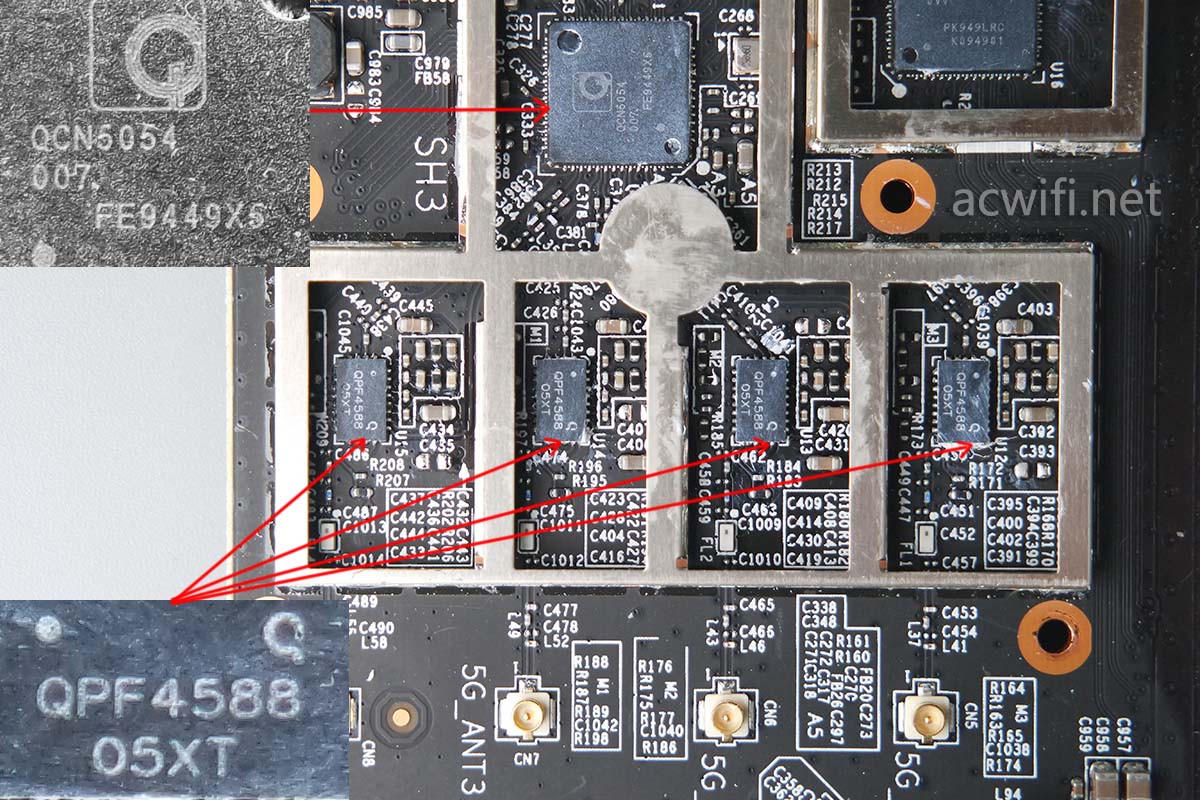

5G芯片是QCN5054,支持802.11ax,1024-QAM、OFDMA、MU-MIMO,支持4x4mimo@80MHz,最高速率2402Mbps,支持2x2mimo @160MHz,最高速率也是2402Mbps。嗯,這個,芯片是支持,但實質能不能做到又是另一回事。
5G外置了4顆FEM芯片,絲印着QPF4588,型號就是QPF4588,Qorvo公司的產品。它是一顆支持802.11ax的FEM芯片(廢話,不支持怎麼能説是WIFI6路由器)。集成了PA、LNA。
WIFI6模式+18dBm=64mW。(MCS11是1024-QAM)看不懂這麼低;可能不是在-35dB的數據的原因吧。
WIFI5模式+23dBm=200mW。(MCS9是256-QAM)
華碩AX89X同款功放芯片。但是如果小米AX3600遵守國家標準不超過100mW,信號是不會強的。

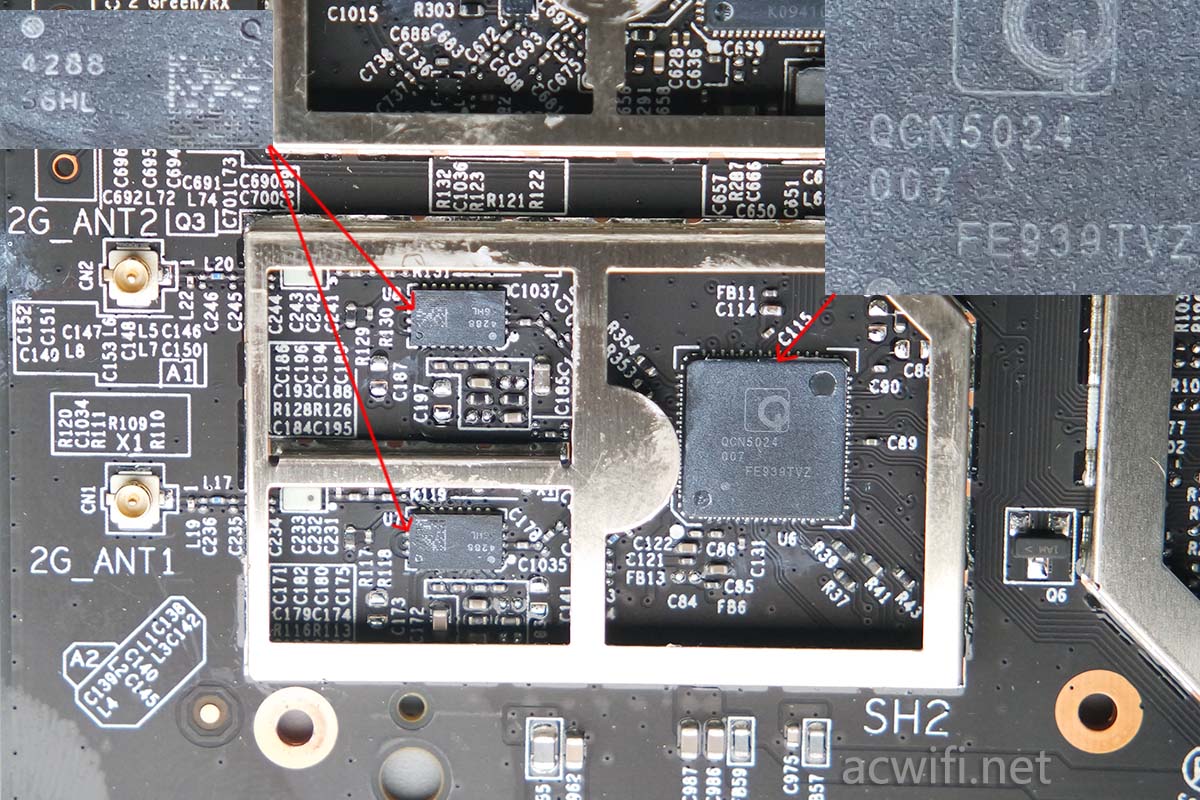

2.4G芯片型號是QCN5024,支持4x4mimo,但這裏只用了兩路(IPQ8071A只支持2x2mimo),也就是2x2mimo,最高速率573Mbps。外置獨立的功放芯片,絲印着4288,型號是QPF4288,集成了PA和LNA:
WIFI6模式下,功率+22dBm=160mW;
WFII5模式下,功率+24.5dBm=282mW。
2.4G芯片上方還有一顆無線芯片,型號是QCA9889:同時支持2.4G和5G。均是1x1mimo,2.4G 150Mbps速率,5G 433Mbps速率。
最後QCA9889上方有一顆閃存芯片,型號是W29N02GZSIBA,容量256MB。
599元,值這個硬件的錢。其它不好説,小米的固件一直是個大問題。
