巴祖卡(BAZOOKA)火箭筒


1943年1月,第10裝甲師的一名情報官布赫斯泰因(Hauptmann Buchstein)提交了一份戰俘審訊報告,描述了在突尼斯發現的一種新型美國反坦克武器。囚犯是美國第一裝甲師的一名軍士,顯然是自願提供了一種能夠摧毀坦克的便攜式火箭發射器的描述。值得稱道的是,這名犯人對該武器的特性描述有些誤導,是有意為之,還是因為不熟悉。畢竟,這種武器即使對美國人來説也是新的--正規部隊對它的瞭解並不比德國人多多少。前年12月,德軍在突尼斯Medjez-el-Bab附近的295號山頭首次遇到這種武器;1942年11月8日,美英軍隊在 “火炬行動 “中在摩洛哥和阿爾及利亞登陸,然後推進到突尼斯。
布赫斯坦豪特曼寫道,這種電擊發火箭筒長1.2米(48英寸),由一根口徑為 “8釐米”(3.2英寸)的輕鋼管組成。他的描述還説,這種武器可以 “由單個步槍手發射,據説具有巨大的破甲力”。布赫斯坦豪普特曼報告的在美軍中被正式稱為2.36英寸M1反坦克火箭發射器,或者更常見的是 “火箭筒 “或 “爐管”,其口徑比他被告知的小得多。在德國的報告中,它被稱為Panzerbüchse(破甲彈),是反坦克步槍的總稱。後來德國人將繳獲的M1火箭筒稱為6釐米的Raketenpanzerbüchse(R.PzB.)788(a)。
火箭筒,在當時是步兵的夢想成真。二戰開始時,許多歐洲軍隊裝備的反坦克武器大多不夠用:小口徑反坦克炮、過重的反坦克步槍、反坦克手榴彈和步槍手榴彈效果甚微、手裝反坦克裝藥和反坦克地雷。這些武器大多太重、太笨重、射程太短,和/或基本無能為力。到1940-41年,隨着更重、防護更好的坦克和其他裝甲戰車(AFV)的投入使用,大多數武器已經過時或最多過時。研究機構很快就在尋找,甚至抓緊尋找任何一種可能有助於擊敗改進型AFV的武器和概念。這些武器有的不切實際,有的鋌而走險,有的比其他武器好用。它們從工廠生產的自制燃燒彈到肩扛式火箭發射器(一種相對較新的概念),無所不包。
反坦克炮發揮了不同程度的作用,但發給步兵部隊的反坦克炮太輕了,大約37毫米(1.45英寸)口徑,只能對最輕的AFV有效。即使是小型的步兵反坦克炮也很難隱蔽,而且在射擊陣地之間移動也很費時,如果要生存下去,這是必不可少的戰術。反坦克步槍的效果更差,由於長度和重量,它們太重,不能滿足徒步機動步兵的需要。它們也很昂貴。只有蘇聯人對反坦克步槍感到滿意,但它絕不是理想的。反坦克手榴彈和槍榴彈射程短,精度不高,而且提供的裝甲穿透力差。手拋或手埋反坦克裝藥,有時也被稱為手雷,實際上是自殺性武器,並受到與手榴彈同樣的限制。除了破甲手榴彈外,還有煙霧彈和刺激性氣體(催淚彈)手榴彈可用於致盲坦克乘員。嚴格來説,反坦克地雷是一種 “漫無目的 “的防禦性手段,可以減緩AFV的速度,而且安裝起來很費時間和人力。事實上,大多數反坦克武器都是防禦性的,即使它們在進攻行動中也有應用。真正的進攻性反坦克武器必須是具有一定程度裝甲防護的自行式移動支架,即坦克和坦克殲擊車。

這張照片是在諾曼底拍攝的(副射手不會如此暴露)。它確實展示了從側面攻擊PzKfw V裝甲車的首選角度,同時也展示了火箭彈的引爆方式。火箭手裝備的是M1A1型。助手左側揹着一個M6火箭彈空包。

1944年7月,在法國,一名第四步兵師的步槍手在檢查兩門德軍8.8釐米的Raketenpanzerbüchse R.PzB.54 “反坦克火箭筒”,又稱Ofenrohr(爐管)或Panzerschreck(裝甲噩夢)。地面上的那門缺少可拆卸的防彈盾牌,在戰鬥中經常被拆除。它的重量幾乎是M1A1火箭筒的兩倍。
在理想的情況下,步兵需要的是一種相對輕巧的反坦克武器,不能比小隊的自動武器--20磅的勃朗寧自動步槍(BAR)重,並且至少有200碼的射程。它必須在任何天氣條件下都可靠,堅固耐用,足以應付嚴酷的戰鬥,操作簡單,易於訓練操作人員,只需要一個小隊(兩個人),並且至少能夠擊毀中型坦克。它的用處還在於,能夠攻擊其他目標,如步兵野戰工事、防禦建築、乘員武器和空曠的部隊,還能設置屏蔽煙霧。
不過當時還沒有這樣全面的步兵反坦克武器的要求和規範。輕型的、可攜帶的、致命的反坦克武器的整個想法是比較新的。大多數開發者都受制於傳統發射彈丸的槍的概念限制。彈丸的口徑越大,速度越高(為了達到有效的穿透力),產生的武器就越大越重。當然,重量和體積限制了機動性,而機動性是理想的步兵反坦克武器的重要組成部分。
1942年,美國陸軍和海軍陸戰隊的步兵部隊擁有的反坦克能力不足。37毫米M3A1反坦克炮在營級和團級都有。以德國主要的反坦克炮--萊茵金屬公司的3.7cm PaK 35/36(PaK代表Panzerabwehrkanone--反裝甲炮)為基礎,M3A1對於這種類型的火炮來説相對較輕(950磅),而且外形較低,只有38英寸。它在1940年初投入使用,並在整個戰爭中一直使用,儘管它在1944年開始被57毫米M1炮(英國6pdr的複製品)取代。在500yd時,37毫米炮的穿甲彈(AP)可以穿透2.4英寸的裝甲。它還有高爆彈(HE)和榴霰彈(通過鉛霰彈殺傷人員)。小口徑反坦克炮的一個不足之處是它們的高爆彈威力較小,限制了它們在反人員火力和攻擊野戰工事方面的效用。德國人把他們的3.7釐米PaK稱為Türklopfer(敲門者)。美軍的 “三十七 “最初被稱為 “小毒藥”,原因是它的精度和高射速。當戰鬥表明它對新式坦克基本無效時,這個綽號就被取消了。
美國是參加戰爭的少數幾個沒有反坦克步槍的大國之一。然而,第二次世界大戰開始後,許多歐洲軍隊都依靠反坦克步槍作為主要的步兵反坦克武器。事實上,第一種專門製造的反坦克武器起源於第一次世界大戰。1918年初,德國人推出了一種巨大的單發、栓動、雙腳架安裝的毛瑟反坦克步槍,重35.27磅,長66.14英寸,口徑13.2毫米。它被稱為Tank Abwehr Gewehr Mod. 18(防坦克步槍或T.Gew.--“T-rifle”)。隨後的歐洲反坦克步槍重量在29磅到46磅之間,比許多機槍還重。他們的長度從43英寸到64英寸不等,所以他們並不是很方便的武器。口徑有7.9mm、12.7mm、0.55英寸(14mm)、14.5mm或20mm,如果子彈零度擊中坦克,在110~330碼的射程內,一般只能擊穿0.78英寸左右的裝甲。彈頭如果能穿透裝甲,造成的主要傷害是在坦克內部跳彈,以幹掉乘員。到了1940年,由於裝甲較厚,彈道傾斜,反坦克步槍已經被淘汰。“大象炮 “的重量和體積使其不適合下馬步兵作戰,尤其是攻擊坦克最有效的方法是跟蹤。這種戰術要求反坦克步兵組利用現有的掩體和隱蔽物進行潛行,並進行快速衝鋒,以獲得有利的射擊位置,使他們能夠攻擊坦克的後方和側翼。

到了朝鮮戰爭時期,2.36英寸的火箭筒對T-34/85這樣的現代AFV沒有效果,但新的3.5英寸M20 “超級火箭筒 “可能是毀滅性的。在這裏,一名海軍陸戰隊火箭筒手在1950年9月仁川登陸後大步走向漢城。他以拆成兩節的攜行模式運輸M20,展示其攜帶的方便性。所有海軍陸戰隊部隊抵達韓國時,都裝備了新的3.5英寸的M20火箭炮。
雖然美國對反坦克步槍進行了一些試驗,但最初卻使用勃朗寧.50口徑 M2機槍來發揮這種作用。雖然是一種比反坦克步槍都要重、體積大的武器,但它能用穿甲彈肆虐輕型AFV,比栓動反坦克步槍的單發子彈要有效得多(有些反坦克步槍是半自動的,這使得它們更重、更貴、後坐力也更大)。不過到了1941年12月美國參加戰鬥時,.50口徑已經退出了這一角色,主要用於防空角色,因為它現在已經不足以對抗裝甲。
到了1942年,美國唯一的反坦克武器是M9A1反坦克槍榴彈,也就是班級反坦克武器。1941年的M9是從德國的GG/P 40仿製的,它缺乏鼻錐,而鼻錐可以為有效的空心裝藥彈提供必要的支點。更糟糕的是,它有一個鼻錐引信,進一步阻礙了空心裝藥的效果。(德國型號的M9有一個基座引信。)M9被撤消,1942年M9A1改成了一個鼻錐和基座引信,使它在理想的條件下可以穿透3-4英寸。這是美國首次使用空心裝藥技術,使火箭筒成為可行的反坦克武器。在1943年底半自動M1加蘭德步槍的專用發射器問世之前,各小隊都使用栓動式斯普林菲爾德M1903步槍進行槍榴彈發射。最初每個小隊有一個槍榴彈發射器,但到了1944年,陸軍發了兩三個,海軍陸戰隊給每個步槍手發了一個--不過通常情況下,實際上並不是所有人都攜帶了槍榴彈。槍榴彈對移動的AFV的有效射程只有100碼左右,主要用於攻擊戰鬥陣地和人員。巧合的是,反坦克步槍手榴彈是德國、英國、蘇聯和日本首次使用的空心裝藥。
煙霧彈對AFV的近距離作戰很有效,使AFV的乘員難以或無法發現攻擊者和目標,難以機動,無法與目標交戰,也無法甄別移動到近距離攻擊的步兵。坦克以羣體形式作戰,使其能夠相互保護,不受近距離攻擊。下車步兵也會伴隨着AFV進行近距離保護。煙霧也會使隨行的坦克和步兵看不見攻擊者。
美國陸軍和海軍陸戰隊都配發了AN-M8煙霧彈、M1煙壺和M15白磷(WP)手榴彈。M8手榴彈和M1煙壺是燃燒型煙火劑,但M15(1943年底發行)是爆裂型手榴彈,不僅能產生屏蔽煙霧,而且能炸出燃燒造成傷亡的WP小塊和能燒穿肉體的顆粒。
野外的簡易攻擊坦克的手段,如莫洛托夫雞尾酒、粘性炸彈、挎包裝藥、用步槍向視野口射擊、向履帶上扔地雷、爬上坦克在艙室裏扔手榴彈等,都是不得已而為之的手段,當然不能依靠這些手段進行有效的反坦克防禦。因此,步兵急需一種新型的反坦克武器,而目前還沒有完整的要求和規格。借用現代的一句話,在少數軍官開始跳出框框的思維之前,這種武器是不會出現的。
發展
一種不太像武器的武器

“‘火箭筒’……是以一種相當聰明的方式出現的…… “這種武器之父萊斯利-A-斯金納上校説。步兵所需要的只是兩種新興技術的融合:破甲空心裝藥和火箭發動機。誠然,火箭彈和空心裝藥都已經出現了一段時間,但進一步的發展,創新的材料和新的理念使它們更加有效,本質上是新武器。
火箭起源於中國古代。它作為一種武器的使用,雖然有爭議,但可以追溯到公元1232年,當時火箭被用來對付蒙古人。直到19世紀,火箭還被有限地用作炮擊武器。它們也被用於信號傳遞。然而,黑火藥火箭的不精確性和不穩定的飛行限制了其有效性。在第一次世界大戰之前,現代火箭之父羅伯特-H-戈達德(1882-1945年)在現代火箭方面進行了開創性的工作,他開發了多級火箭和陀螺儀控制火箭的設計,以及以液體推進劑為動力的火箭。在第一次世界大戰期間,他提出了開口管式火箭炮作為步兵武器。這種火箭炮是1英寸、2英寸和3英寸口徑的 “無後坐力 “武器,分別發射1.4磅、8.5磅和16.5磅的火箭彈。三種口徑的發射管均為5英尺6英寸長。戈達德無法在1918年11月在馬里蘭州阿伯丁試驗場的演示中及時製造出電子發射系統,所以他使用了簡單的火柴點燃的引信,就像在煙花上一樣。他還使用了一種粗製濫造的替代推進劑,但足以有效地發揮作用。一位觀看演示的軍官説,它 “可以以此為基礎研製成功一種反坦克武器”。即使在那個早期,儘管德國只派出了幾十輛坦克,但這種武器的必要性還是得到了讚賞。觀摩者印象深刻,但停戰僅僅幾天後就發生了,沒有進行進一步的研究。

1942年5月,火箭筒的主要設計者之一愛德華-G-烏爾上尉在阿伯丁試驗場演示了使用的2.36英寸T1火箭發射器。1942年6月24日,有點過長的T1被重新設計,並被定型為M1反坦克火箭發射器。T1的管子比M1的長,它缺乏管子頂部的連接盒和有效的瞄準器,後者加裝了粗糙的手把和用舊步槍槍托製成的肩託。
美國陸軍對火箭或任何其他不尋常的武器幾乎沒有興趣,直到1933年,軍械部成立了一個火箭處,研究動力導彈的潛力。這個 “部門 “由一個人組成,當時的萊斯利-A-斯金納上尉(1902-88)。許多具有傳統思想的軍械部軍官都對火箭概念避而遠之。斯金納在第一次世界大戰前就自己製造了火箭,但他的愛好並不被重視,1915年,他的一個魔鬼般的裝置使哨所醫院的屋頂起火;他的父親是同一所醫院的一名陸軍外科醫生。20世紀20年代,他從西點軍校畢業,在陸軍航空隊服役。1931年,斯金納調到軍械部工作。他受1918年戈達德火箭管報告的啓發,自行研製航空火箭,並進行了200多次試射。斯金納一直在火箭部工作,直到1938年被調往夏威夷。
BAZOOKA的誕生
隨着1939年戰爭的開始,美軍正在研究來自歐洲的戰場報告。德軍大規模裝甲和閃電戰戰術的威脅,促使人們對反坦克戰術和武器進行重新評估,結果增加了分配給步兵部隊的反坦克炮,並在1941年底成立了坦克殲擊車司令部。陸軍在1940年就曾提出過對無後坐力榴彈發射器的要求。遺憾的是,除了要求採用空心裝藥戰鬥部外,沒有留下其他成果。無後坐力火箭彈發射器的必要性是顯而易見的,因為重型常規戰鬥部往往會損壞試圖發射它們的小型武器。
克拉倫斯-N-希克曼博士(1889-1987)是馬薩諸塞州伍斯特市克拉克大學的研究員,1918年曾與戈達德一起工作,他負責國防研究委員會(NDRC)的H組(推進器調查),該委員會的組織目的是協調、監督和進行有關戰爭機制和裝置的開發、生產和使用的科學研究。1941年,他提議繼續進行戈達德的火箭筒研製,作為一種能夠擊穿戰艦甲板的戰鬥部的投送手段。但美國海軍並不感興趣,他們更傾向於航空火箭。這常常被誤解為火箭筒的提案被拒絕。然而,3.5英寸空對地火箭彈的研製結果,不應該與後來的3.5英寸超級火箭筒相混淆。(3.5英寸空對地火箭彈被取消,改為5英寸)。
英國人在20世紀30年代就進行了火箭彈實驗,並在二戰前投入使用了防空火箭彈,他們將其命名為 “非旋轉戰鬥部”(UP)的掩護名稱。1940年中期完成了2英寸和3英寸防空火箭的研製,並從1941年開始使用。2英寸火箭彈安裝在商船上,而3英寸火箭彈則安裝在軍艦上。2英寸火箭彈由Mk II “管架 “發射器發射,可容納20枚火箭彈。隨着空中威脅的下降,“管架 “在1942年被拆除。1944年,它們重新出現,被佈置在英國海岸,以對抗V1飛彈。
希克曼博士由於熟悉斯金納的工作,要求調任他幫助進行無後坐力反坦克炮項目。他被派往馬薩諸塞州印第安海德的海軍火藥廠,成立陸軍特別項目組,與海軍共同研製火箭。1940年9月,軍械部購買了英國的2英寸火箭彈和一個 “推進劑柱”。2英寸防空火箭彈雖然經過火箭筒研製人員的詳細研究,但並沒有照搬或改造成火箭筒的2.36英寸導彈。10.75磅的2英寸火箭彈有3英尺長的直筒形彈體,鈍鼻2.5磅的高爆彈頭,四片彈翼,實際直徑為2.25英寸。它裝有自毀引信,在4500英尺處引爆。如果沒有自毀功能,它可以達到10000英尺。
然而從測試2英寸火箭中瞭解到的一點是,單基推進劑(固體推進劑裝藥)的燃燒速度太慢。火箭推進劑必須瞬間燃燒,幾乎和傳統反坦克炮的發射藥引爆一樣快。炮彈需要立即進行高速助推,發射藥需要在離開相對較短的發射管時完全燃燒。2英寸火箭推進劑燃燒了1.2秒,其中只有0.1秒是在火箭真正發射之前。如果推進劑在發射管內完全點燃,那麼由此產生的導彈飛行將更加準確,而不是因為推進劑還在發射管外燃燒而遭受哪怕是微小的飛行偏差。此外,操作者不會因仍在燃燒的推進劑從炮口外吹回而受到威脅。

1943年9月在佐治亞州本寧堡進行M1A1火箭筒訓練。火箭彈的發射衝擊很容易被展示出來。儘管看不到筒口,但顯然沒有筒口閃光,因為在火箭彈離開炮口之前,推進劑已經完全點燃。完全沒有後坐力。
當時與火箭無關的另一個項目是M10高爆反坦克槍榴彈,其基本設計是由亨利-H-莫哈特(1915-2001)開發的,他是一位年輕的瑞士陸軍機槍手,基本上是自學成才的工程師。當他在1940年展示他的空心裝藥設計時,美國陸軍對他的説法表示懷疑。事實上,它的性能非常好,德國人已經在槍榴彈和大型爆破藥中使用它。軍械部測試了30毫米空心裝藥反坦克槍榴彈,發現能夠穿透2英寸的裝甲。陸軍還收到了英國人的情報報告,稱德軍在新式坦克上的正面裝甲正在向4英寸發展,因此M10手榴彈被進一步開發,以穿透這個裝甲。
M10高爆反坦克槍榴彈是一種帶尾管的槍榴彈(即有一個尾管,滑過步槍槍口上的發射管),彈頭的形狀與M9A1反坦克槍榴彈相似。彈頭本身口徑為2.36英寸,長8.8英寸,重1.57磅。(實際口徑為2.365英寸,後來的發射器口徑為2.37英寸。)測試了不同的發射器,包括各種超口徑迫擊炮,甚至是安裝在.50口徑 M2機槍和M1903 Springfield步槍上的 “槍榴彈 “式發射器。根據發射器的類型不同,還安裝了各種尾翼和鰭。
所有這些發射器都以高角度發射彈丸,以達到令人滿意的射程。它們缺乏足夠的速度來進行平射,而平射對於與機動靈活坦克交戰是非常重要的。高角度的彈道導致彈丸的大範圍散佈,沉重的後坐力容易損壞機槍和步槍--當把步槍放在地上吸收後坐力時,甚至會把步槍的槍托打壞。
超口徑迫擊炮試圖將炮彈投向目標。這種方法是有道理的,因為坦克的頂部裝甲較薄,但它與向坦克發射常規迫擊炮一樣,即使是一輛緩慢移動的坦克,也有機會擊中它。超口徑迫擊炮的另一個問題是,步兵很難攜帶和架設--無法用超口徑迫擊炮跟蹤坦克。沒有關於這些迫擊炮的描述,這些迫擊炮由五個不同的製造商提供。因此,M10空心裝藥彈有希望,但沒有有效的投送手段。
萊斯利-斯金納後來寫道:“bazooka的’發明者’人數隨着研發的進度而有波動,在其進度的某一階段已經達到了只有那些從事火箭筒工作的人才能聲稱與火箭筒有任何聯繫的階段。” 早在1940年12月,斯金納就向熟悉火箭專利的軍械部專利科科長格雷戈裏-J-凱塞尼奇展示了一個電擊發的管式肩射火箭發射器的草圖。所缺少的是一種合適的破甲戰鬥部。斯金納被告知對這種武器沒有興趣。這種想法是短暫的,因為在1941年4月,凱森尼奇向斯金納透露,一種新型戰鬥部正在研製中。這就是M10空心裝藥火箭彈。

1942年6月,一箱10枚2.36英寸T1反坦克火箭彈。T1後來成為M6高爆破甲彈。T1和早期的M6都是全黃色,有黑色標記。後期的M6系列為橄欖色暗淡,帶有黃色標記,以達到偽裝的目的。標準包裝為20發盒裝。
在1941年的最初幾個月裏,斯金納在他的地下室車間裏斷斷續續地研究快速燃燒的雙基推進劑火箭發動機。5月進行了第一次粗略的試射。6月,斯金納的特別項目組規模擴大了一倍,增加了愛德華-G-烏爾中尉(Edward G. Uhl)(發音為 “Yule”,1918-2010),他是一名剛畢業的工程物理專業的學生。在預算極少、資源有限的情況下,斯金納從事飛機和火炮火箭的研究,而烏爾則專注於反坦克火箭的研究。Uhl與他的海軍同行合作,交換協助和想法。這位年輕的軍官還研究了發射管,並進行了進一步的試射。希克曼上校繼續提供建議。1942年初春,輕武器部工程組組長威利-T-摩爾中校看到了新武器概念的可能性。他為賓夕法尼亞州的法蘭克福兵工廠鋪平了道路,生產出了第一台試驗發射器以及與火箭發動機和M10 高爆破甲彈相匹配的零件。
Kessenich還設計了一個火箭彈原型,它與火箭筒採用的最終設計有些不同。它在彈頭的前半部分裝有空心裝藥,彈頭的引信是無效的,火箭發動機在後部,彈翼連接在後端。沒有包含發動機的尾艙。(附帶説明一下,克塞尼奇不能為他的火箭筒和火箭設計申請專利,因為它被列為 “絕密”。1941年5月,他被任命為上校,但作為一名文職僱員,他在某些情況下有權獲得專利費。這一點遭到了軍方的抗議,並在戰後被告上法庭。1951年他被授予2,579,323號專利,1962年他的發明被美國政府授予10萬美元)。
到1942年5月,斯金納和現在的烏爾上尉有了一個相當可靠的火箭和發射器。他們使用了一根在廢品堆裏找到的5英尺5英寸長的鋼管,可以安裝進2.36英寸的M10彈。斯金納捐贈了一箇舊的備用木製步槍托作為肩託,並建議安裝一對木製手把。後面的手把上安裝了一個觸發器,可以激活電擊發器。一根鉛絲將扳機與火箭炮噴管上突出的電線連接起來。沒有瞄準系統,因為到目前為止,他們只向波托馬克河發射了空戰鬥部的火箭彈,而沒有試圖擊中目標。烏爾最初戴着焊工面罩和手套,以保護自己免受推進劑燃燒的傷害。令人驚訝的是,在第一次試射時,Uhl出乎意料地從自己的肩膀上發射了發射器,而不是更安全的遠程靜態發射。他報告説,發射時他聽到 “嗖 “的一聲巨響,完全沒有後坐力的感覺。第一次試射表明,保護裝置是不必要的,因為試驗發射器的發射管比生產型長,確保了所有的推進劑都在發射管內點燃。這種武器當時被稱為代號 “鞭子”。
斯金納認為,火箭和發射器已經可以進行試驗了。1942年5月,這樣的試驗被安排在阿伯丁試驗場進行,在那裏將向陸軍地面部隊演示五種不同品牌的用於發射M10 高爆破甲彈的超口徑迫擊炮。雖然不在計劃之內,但斯金納和烏爾還是前往阿伯丁演示武器,技術上他們沒有將自己的意圖和目的地告知上級就缺席了。試驗當天上午,軍械部技術參謀長格萊頓-M-巴恩斯准將在場。以陸軍地面部隊司令萊斯利-麥克奈爾中將為首的一批軍官抵達。一輛M3中型坦克在現場,會以25英里/小時的速度跑出規定的路線,M10空戰鬥部彈向它發射。烏爾向駕駛員瞭解了速度和射程,在火柴盒封面上快速計算了一下,確定自己需要瞄準坦克前方一個車長,略高於炮塔頂部。發射器仍然缺乏瞄準器,所以Uhl迅速用一根斷釘和彎曲的衣架線製作了一個瞄準器。它是用一根電話柄作為瞄準點進行鑽孔瞄準的--對於如此重要的測試來説,這幾乎不是一個有效的校準瞄準器。

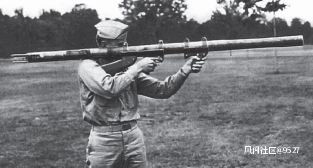

烏爾上尉在1942年6月的一次軍械展示中,肩扛着一個早期的2.36英寸M1反坦克火箭筒。這款早期型號的火箭筒口兩側都有一個準星,旋轉式的照門意味着它可以從任何一個肩膀發射。量產型則重新配置了瞄準鏡,只允許右肩射擊。這裏可以看出,前手把沒有必要,M1A1上刪除了它。
五門超口徑迫擊炮分別向行駛中的坦克輪流發射了數枚空戰鬥部彈。這些移動速度相對較慢、彈道較高的炮彈都沒有打中,引起觀眾的嘆息。這是一場慘不忍睹的表演。據介紹,這種超口徑迫擊炮有一根實心杆,空心尾翼滑到上面,以一定角度向上指向。在杆子的底部安裝了一個扳機裝置。按下扳機後,杆子頂部的擊發針就會釋放,從而點燃榴彈底部的推進劑,使其發射。後坐力被地面吸收。據説這種手榴彈重量輕,結構緊湊,操作簡單。目前還沒有找到照片或圖解。
第六個射擊位置由斯金納和烏爾佔據。當他們揭開那根看起來很粗糙的管子和九枚火箭時,有一些酸溜溜的表情和嘆息。它幾乎不像是一件武器。Uhl扛起管子,瞄準移動中的坦克,發射火箭彈,首先就輕鬆的命中了。驚呆了的人們歡呼起來,麥克奈爾中將問斯金納是否可以發射這種奇怪的武器。巴恩斯准將不甘示弱,和其他幾位一樣發射了一枚火箭彈,僅有一次失誤。九枚火箭彈全部用完後,巴恩斯進一步檢查了發射器,並提到:“它看起來肯定像鮑勃-伯恩斯的bazooka。” “bazooka “的綽號一直沿用下來,但第一批在北非使用火箭筒的士兵並不知道這個綽號會成為一個傳奇。
接下來的一週,陸軍參謀長喬治-C-馬歇爾將軍在華盛頓特區南部的辛姆斯營出席了一次正式的演示。陪同他的還有英國和蘇聯代表團。現在的2.36英寸T1反坦克火箭發射器還是一個粗糙的原型。這次演示給馬歇爾留下了深刻的印象,他立即以租借方式為英國和蘇聯訂購了5000門發射筒,25000枚火箭,一個月內交付。1942年5月20日,康涅狄格州布里奇波特的通用電氣公司得到了訂單。
bazooka綽號的由來
在1942年5月斯金納/烏爾的反坦克火箭發射器進行了介紹性示範發射後,軍械部技術參謀長格萊登-M-巴恩斯准將指出,這種武器與一種叫做 “bazooka “的鬧劇樂器很相似。這種樂器是由 “阿肯色旅行者 “廣播喜劇演員和音樂家鮑勃-伯恩斯(1890-1956年)創造的。他於1905年發明了這種類似長號的樂器,用兩根伸縮的氣管和一個威士忌漏斗製作而成,並於1920年獲得版權(一個較小的版本被稱為 “kazooed bazooka”)。bazooka的綽號被應用在後來的M1火箭發射器上,並一直沿用至今。軍人經常把M1發射器稱為 “zooka”,在早期,它偶爾被稱為 “肩射75炮”,暗指它具有75毫米榴彈炮的威力。由於明顯的原因,火箭筒也被稱為 “爐管”,而Ofenrohr(爐管)的綽號也被德國人用於他們類似的,但更大的8.8釐米R.PzB. 43火箭炮,他們從2.36英寸火箭筒上抄襲了這一概念。它的正式名稱是Raketenpanzerbüchse(反裝甲火箭炮--Büchse是德國人對火炮的一個古老的稱呼),它的另一個綽號是Panzerschreck(字面意思是 “裝甲噩夢”--它所希望造成的)。
二戰後3.5英寸M20系列 “超級bazooka “的概念就來自於這種德國武器。當3.5英寸取代了2.36英寸後,“超級火箭筒 “這個詞很快就不被使用了,變成了另一種 “火箭筒”,或者乾脆就是 “3.5英寸”。“火箭筒 “有時會被零星使用,而且經常被錯誤地用來描述任何形式的小型肩扛式火箭發射器甚至無後坐力炮,尤其是非專業媒體,他們似乎無法區分火箭發射器和無後坐力炮。正如朝鮮戰爭步兵裏德-布魯克斯(Pfc Reed Brooks)所評論的那樣,“就像你沒有把你的步槍叫做槍一樣,你也沒有把3.5英寸火箭發射器叫做火箭筒,至少在操練士官面前沒有。”

鮑勃-伯恩斯拿着他的樂器和bazooka在德克薩斯州胡德堡合影。
一個問題是,鮑勃-伯恩斯是怎麼想出這個名字的?這一點不得而知。有一種説法是它來自 “巴祖”,一個現在已經過時的術語,指的是 “風騷的傢伙”,一個BS’er。還有一個詞 “palooka”,指的是不稱職的運動員,尤其是拳擊手,或者是一個笨拙或遲鈍的人。這個詞出現在20世紀20年代。“Bazooka “伯恩斯,順便説一下,在二戰期間,在他的原始火箭筒的陪伴下,進行了全美巡演,為軍人演出。另一個很多人都不知道的事實是,他在第一次世界大戰中加入了海軍陸戰隊,在第11屆海軍陸戰隊中擔任中士,戰後擔任海軍陸戰隊的爵士樂隊指揮。
2.36英寸M1反坦克火箭發射器
軍械工程師修改了武器的設計,使之適應生產要求,改進了發射系統,改進了瞄準器,並縮短了發射管。高爆彈和練習火箭彈必須設計成能大規模生產。計劃中的大部分時間用於製作工作模型,並得到軍械局的批准。第十四支原型被批准,只剩下八天時間進行生產。其他部門的工人、辦公室人員和管理人員一起參與操縱臨時生產線,在89分鐘的時間內完成了最後期限。包裝時,沾滿污漬的肩託上油漆還未乾。1942年6月24日,軍械委員會將改進型定型(標準化)為2.36英寸M1反坦克火箭發射器,火箭彈定型為M6高爆破甲彈。由於無法解決火箭筒和設計上的小問題,批量生產推遲了一個月。火箭由賓夕法尼亞州費城的E.G.Budd公司生產,該公司通常製造汽車車身和不鏽鋼鐵路車輛。總共生產了112 790枚M1。

生產型M1火箭筒,採用固定式前後瞄準器。在M1火箭筒上加裝的護臉板,從槍管下方可以看到,是套在肩託上的。它保護使用者的臉部不受槍管熱量的影響。
M1火箭筒極為簡單,可以低成本快速生產。這些因素也使它易於維修,或者在嚴重損壞時可以直接丟棄。M1被設計為可以從任何一個肩膀發射,但這個設施後來被認為是一個非必要的功能,在後來生產的M1和所有其他型號的M1上被取消,只能從右肩發射。準星從100碼到400碼,每隔100碼刻度,在槍口兩側(後期生產的只有左側)為框架式瞄準器。照門位於距槍口四分之一的管長處,可向左或右旋轉。
發射器有兩個木質的手把,後部的扳機有一個扳機護罩保護,足夠大,可以在戴手套的情況下用兩指扣動。沒有肩部揹帶。一些首批生產的型號有一個粗糙的、可摺疊的、但不可調整的兩腳架,就在前手把的前方。木製肩託安裝在火箭筒的中點。肩託底部的空倉中裝有電池和備用電池。電池型號是Eveready 791-A,實際上是兩塊標準的C型手電筒電池,裝在一個紙板筒裏。它可以用兩塊獨立的BA-42電池代替,這是軍隊對 “C “電池的稱呼。

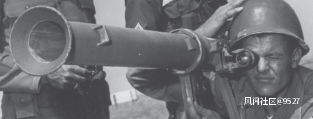

這張照片展示了M1火箭筒的瞄準器。在射手的肩膀上可以看到連接盒。其後部的操縱桿被設置為 “開火”,即升起的位置。後膛頂部的連接器鎖釦將火箭彈固定住。這款火箭筒沒有裝彈,如果裝彈,就會看到火箭彈的翼片。

一個Eveready 791-A電池,由兩塊標準的 “C “型手電筒電池組成,裝在一個紙板管中,從M1的肩託中取出。這實際上是備用電池。連接好的電池被這名第29步兵師的炮手用手指固定在兩個電池倉的最後面。
在肩託的前上部有一個圓形的電子裝置,左側有一個紅色指示燈。當按下扳機時,指示燈亮起,顯示接觸良好。在裝置的檢修板下有一個備用的指示燈。在管子長度的四分之三處是接頭盒。電線的兩根導線中的一根與發射器接地,另一根則連接到連接盒,然後再連接到火箭筒頂部的尾部鎖釦。接線盒內有一個槓桿,用於將其設置在安全(向下裝填)和發射(向上)位置--當火箭發射時,它下降到安全位置。尾部鎖釦將火箭固定在後膛,並與火箭的尾翼進行電氣連接。1943年7月,通過現場改裝,所有M1的連接盒被拆除,並增加了類似彈簧的接觸線圈,每邊一個就在彈倉的前方。這樣,從火箭炮噴嘴伸出的引出線就可以盤繞在其中一個接觸線圈上,以便點燃新型M6A1火箭。線框保護裝置環繞着後膛。在極少數情況下,火箭發動機會在管內引爆,將管子炸開,給操作者帶來可怕的後果--這個問題在改進的M6A1火箭彈問世後有所緩解。因此,在後期生產的M1上,加強型鋼琴絲被緊緊地纏繞在管子的後部,從槍托幾乎到膛口,這一特點也包括在後續型號上。所有型號的2.36英寸火箭筒都裝在木箱中,裏面有6個發射器。
2.36英寸M1A1反坦克火箭筒發射器
自然,任何在預算不足的情況下匆忙開發的武器,特別是在沒有得到官方批准和支持的情況下設計的武器,都會有缺陷。對各種缺陷和弱點的補救措施被納入軍械部在1942年和1943年開發的新型號中。1943年7月5日,2.36英寸M1A1反坦克火箭炮被定型。它要在幾個月後才出現在戰鬥中。M1A1外觀上與M1相似,但前瞄準鏡只在左槍口上,現在更真實地從100碼到300碼分級;摺疊式覘孔照門取代了旋轉式缺口照門。槍托和電池系統沒有變化。在肩託上方的火箭筒上部壓了一個護臉板--這可以保護射擊者的臉部不受火箭筒熱量的影響。與後期生產的M1一樣,火箭筒後部纏繞着鋼絲,以防止火箭彈過早引爆的傷害。火箭引出線的接觸線圈與接觸鎖和後膛護板一起在後膛的兩側。原接觸盒被刪除,沒有安全杆。標準M1彈帶的配件安裝在手把上,並安裝在距槍口四分之三處的附件上。在槍口上安裝了一個直徑為8英寸的錐形導流板。它可以防止未燃盡的火箭推進劑被吹回射擊者的臉上。由於它易被植被和其他障礙物卡住,導流板經常被拆除,否則就會在樹葉中丟失或被碰掉。M1A1提高了性能、安全性和易用性。但是,M1A1只生產了59932支,約為M1的一半。M6A1火箭彈和其他改裝的M1仍在使用。改裝後的M1和所有後續型號都不能發射原來的M6火箭彈。
2.36英寸M9火箭發射器
通過測試和作戰報告發現的其他改進和變化使得進一步的改進成為必要。1942年11月,空降兵司令部提出了 “摺疊式火箭筒 “的要求,因為4英尺5英寸長的M1和M1A1很難安裝在傘兵身上進行空降部署。解決的辦法是用一個三插頭斷續螺紋聯軸器連接的兩節式火箭筒。能夠將發射管分解為一半的長度,也使得火箭筒更容易在茂密的樹林中穿行,對於在叢林、山地和其他崎嶇不平的地形中作戰的部隊來説是很實用的。它也可以更容易地放進車輛中--在攜行模式下,它只有31.5英寸長。另一個好處是,它允許更長的筒身來增加射程和精度;一隻組裝好的發射器幾乎有一個人的高度。
T21、T21E1和T21E2的發展導致了2.36英寸的M9火箭發射器,1943年6月定型。需要注意的是,M9和後來的火箭筒的命名中不再包含 “反坦克"一詞,這一省略強調了該武器的多種用途。由於對火箭筒的需要,M1A1的生產不能停止,以便對M9進行重新調整。經過大量修改的M9進入生產並進入戰場需要時間,最早的產品在1944年8月到達。完善可靠的剛性聯軸器減緩了進度,然後必須建立新的生產線。M9只比它的前輩重了2.5磅,這對於一款射程50碼、射速兩倍的武器來説是可以接受的折衷。它也更準確,更可靠,在攜行模式下更緊湊。優先考慮配發空降部隊和太平洋地區的部隊。
M1/M1A1的雙芯電池已被證明是一種不可靠的點火系統,在14華氏度及以下時不能產生足夠的電量。在這樣寒冷的天氣裏,電池被裝在內袋裏以保暖。在M9和後來的火箭筒上,電池被一個更可靠的磁電機所取代,該磁電機裝在手把內。它由幾塊磁鐵組成,磁鐵上有一條盤繞的導線,導線上有一個鋼製銜鐵。當扣動扳機時,銜鐵旋轉線圈併產生電流。觸發時,它產生的電荷比電池組更強。它更能抵抗極端温度、濕度和熱帶真菌的腐蝕,也不會隨着時間的推移而失去電量。

德國,1945年2月:兩名士兵展示老式M1A1(左)和新式M9火箭筒。M9火箭筒由於比上一代改進了很多,所以很受好評。海外服役條(每條代表6個月的戰區)不能穿在野戰服上,如這裏所見,而是穿在右袖上。
2.36英寸M9A1火箭發射器
火箭筒耦合問題繼續存在,M9通過鍛造螺母部分而不是使用衝壓加固來加強。這種改進導致了T9E1,1944年4月被歸類為2.36英寸的M9A1火箭發射器。M9A1除了在火箭筒聯軸器設計上與M9完全相同,聯軸器的尺寸變化使得M9和M9A1的前後筒管部分無法互換,“M9A1 “字樣被印在前筒的聯軸器旁的白色印記上。除了M18之外,M9的生產數量比其他2.36英寸版本都要少。M9只生產了26,087支,而M9A1則生產了277,819支。M9/M9A1由通用電氣公司生產,但在1944年7月,位於馬薩諸塞州斯普林菲爾德的Cheney Bigelow電線廠簽訂了合同,並生產了4萬支M9A1。Cheney Bigelow M9A1的序列號以CB200001開頭,而通用電氣的序列號沒有前綴字母。M9A1於1944年9月由兩家公司開始生產。
M9/M9A1的前筒部分有一個錐形的消焰導流板,筒口後方有一個槍管閂扣,後端前方有一個筒管鈎。這些作用是將前筒與後筒閂住,以便攜帶。後筒包括射擊系統和瞄準器。這兩個部分通過前部的三顆斷續螺紋連接螺絲連接在一起。這顆螺絲插入後段前端的筒管聯接螺母中,並旋轉60度將其鎖定。要解開筒管,操作者釋放位於右側手把上方的筒管聯接鎖杆。手柄(帶塑料手柄)和扳機就在聯軸器的後面,兩指扳機有一個超大的扳機護罩保護,即使是戴着手套的手也可以射擊。安全杆在手把後上部--“安全”(上)、“射擊”(下)--射擊磁控器裝在手把內。一個M1帆布揹帶連接在手把的底部和後膛護板的下方。
瞄準器安裝在握把後方的左側(不再有前瞄準器)。早期生產的M9/M9A1的T43摺疊杆式瞄準器安裝在支架板上。8.25英寸長的發射筒上有一個小螺柱當作準星,後部有一個覘孔照門。通過射程指示指針可以設定估計的射程。射程標尺上標有從0碼到600碼的50碼間隔。當設置為射擊時,條形瞄準器延伸過槍管聯軸器,當拆解運輸時,它在其雙關節安裝上向後方轉動。鉸鏈式條形瞄準器在戰鬥中很容易被撞壞,事實證明其精度不高。1944年9月以後生產的M9A1安裝了T90光學反射環瞄準器。這種瞄準器可以安裝在現有的發射架上,不需要修改瞄準器支架。它可以摺疊閉合,目鏡靠在發射管上。這種瞄準器沒有放大功能,刻度與條形瞄準器相同。
肩託不是木質的,而是用金屬帶提供了一個兩段式的肩託。有些有一個更簡單的單檔肩託。在握把後面和槍管右側的槍膛端有槍管鎖和釋放手柄。從瞄準器到接觸彈簧,槍管上纏繞着鋼絲加強筋。一條受保護的電線從手柄回到接觸彈簧,一條在管子兩邊,就在連接器鎖釦的前方。接頭閂鎖在槍膛的頂部,上面有一個重型鋼絲槍膛保護裝置。
2.36英寸M18火箭發射器
最後的2.36英寸火箭筒是2.36英寸M18火箭炮。1945年4月,它作為T90被開發出來,進行型號分類。雖然外觀上與M9A1相似,操作方式也完全相同,但其大部分部件不能互換。筒槍管部分都不能與M9A1的筒管互換。在前筒管後端和後筒管前端都印有白色的 “M18 “字樣。主要的區別是筒管是鋁製的,這種材料可以防止生鏽,減少維修,重量也減少了5.57磅,節省了不少。筒口導流板、筒管閂扣和閂鈎、槍管聯接螺母和螺釘、瞄準器支架和後膛護板都是鋼製配件,用鉚釘或螺釘固定在筒管上。M18的後膛護板不是鐵絲護板,而是一個短的錐形護板,它有助於引導火箭彈進入後膛。它保留了後筒管上的鋼絲加固,並重新設計了單位置肩託。光學反射瞄準鏡沒有變化,但增加了一個橡膠目鏡。M18的許多特點將被納入未來的 “超級火箭筒”。

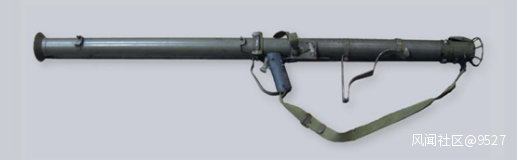

一支組裝好的2.36英寸M9火箭炮,這支是後期型號,採用了光學反射瞄準器,而不是粗糙的條形瞄準器。
M18是通用電氣公司在戰爭後期開始生產的,只生產了500支,然後在勝利日之後,生產合同與所有其他火箭筒合同一起被取消。據報道,350支被送往太平洋地區進行戰鬥測試,可能是在菲律賓和/或沖繩。目前還不知道它們是否及時到達戰場。如果戰爭繼續,M18將被用於入侵日本。可能有些會在朝鮮服役。由於二戰結束一個月後採用了超級火箭筒,M18沒有恢復生產。

1945年4月,2.36英寸的鋁管M18火箭炮被標準化。它比鋼管M9輕5.57磅。1945年只生產了500支,350支送到太平洋地區進行戰鬥測試。除了鋁製槍管,它還有一個簡化的單位置肩託。
Panzerschreck(裝甲噩夢)——德國的bazooka
德國人在1943年初開始根據在東線繳獲的M1火箭筒的樣品研製他們的火箭筒型號。德國人選擇了8.8釐米(3.46英寸)的大口徑。Raketenpanzerbüchse(R.PzB.)43(反裝甲火箭炮)也被稱為Ofenrohr(爐管)或Panzerschreck(裝甲噩夢)。這種肩射武器使用電磁發射系統。它長65英寸,重20.9磅,幾乎是M1A1火箭筒的兩倍。其射程為150米(165碼)。它堅固耐用,便於攜帶,成本低,可以迅速地大量生產;它的生產時間為1943年11月至1944年2月。
1944年8月12日,幾乎相同的R.PzB.54被採用,並配備了射程為180米(197碼)的改進型火箭彈。新的發射器重24.2磅,因為有一個防護罩保護炮手免受筒口燃氣的噴射--以前炮手必須戴上手套和去掉過濾器的防毒面具。德國人甚至發放了不同推進劑的火箭彈,在冬季使用時,推進劑的燃燒速度更慢,減少了回噴問題。R.PzB.43無法發射新的火箭彈,被重新發放給二線部隊。在1944年12月20日採用R.PzB.54/1之前,只生產了少量的R.PzB.54,筒管縮短了5.25英寸(總長52.48英寸),重量也降到了以前的20.9磅。它的精度不如美國同類產品,但穿透力與美國2.36英寸火箭彈差不多。第82空降師的偵察排向一輛被擊毀的 “虎II “發射了一枚Panzerschreck和一枚M9火箭筒。炮塔前裝甲為6英寸。兩種武器的穿透力都只有4英寸,但都能擊穿3.1英寸的車體和炮塔側裝甲。
R.PzB.54/1是最常見的型號,所有型號共生產了近29萬具,同時還生產了2,218,400枚火箭彈。團級反坦克炮連被反裝甲火箭炮所取代,54具反裝甲火箭炮部署在三個排,每個排有18具發射器,分為三個班。這樣步兵團的三個營各提供一個排。它們通常以兩三架為單位,每架武器由兩名隊員操作,火力範圍重疊。不過大多數部隊得到的發射器較少。

一具8.8釐米的德國R.PzB.43火箭筒,最初型號的Panzerschreck,1944年初首次在意大利使用。與bazooka相比,Panzerschrecken更重,精度更低,射程更短,取得的裝甲穿透力也差不多,約4英寸。

第83步兵師的一名士兵將德國R.PzB.54/1 Panzerschreck與M1A1火箭筒進行了比較。即使是縮短後的Panzerschreck仍然比bazooka重了近一倍,雖然口徑大得多,但兩種武器的裝甲穿透力是一樣的。
超級BAZOOKA - 3.5英寸火箭發射器
1943年,開始研製3.25英寸T16火箭炮,以提供一種具有更強裝甲穿透力的武器。(T16不能與3.25英寸M2 AA靶彈相混淆。)關於這種武器的細節沒有任何記錄,它可能是在單管M1A1的基礎上發展起來的。隨着兩節管M9系列和鋁管M18的發展,1944年10月開始了新設計的工作,3.5英寸 T74發射器能夠穿透11英寸裝甲。口徑的擴大可能是受到了德國8.8cm Panzerschreck的影響,這種武器在1944年初出現在意大利,並在諾曼底登陸後在各條戰線上得到了更廣泛的使用。
被貼上 “超級BAZOOKA “標籤的武器在1945年10月11日被歸類為3.5英寸M20和M20B1火箭筒。然而,它們直到1948年才進入限量生產,直到1950年8月才進入大規模生產。M9A1和可能還有一些M18在朝鮮作戰,但被證明對北朝鮮T-34/85坦克的傾斜裝甲無效。新的3.5英寸M20超級火箭筒很快取代了2.36英寸的武器,1952年採用了改進型--3.5英寸M20A1和M20A1B1火箭筒。
M20和M20A1是 “3.5英寸 “的兩個基本版本。每種型號還有一種替代型號,分別是M20B1和M20A1B1,這兩種型號與它們的基本型同時被採用。(“B “後綴代號表示使用了不同的製造技術或替代材料--在M20系列的情況下都是如此)。所有四種型號的前、後鋁製筒管都可以互換。在M20和M20A1上,筒口導流板、後膛護板、筒管聯軸器、筒管閂扣和閂鈎、獨腳支架和瞄準鏡安裝支架都是通過螺釘固定在筒管。在M20B1和M20A1B1上,這些配件與鋁製筒管是一體鑄造的。

上世紀60年代初,德克薩斯陸軍第49裝甲師國民警衞隊隊員在演示發射M20A1B1火箭筒。在訓練中,射手將手放在頭盔上,表示武器處於 “安全 “狀態,手不在扳機上。然而,據悉,這一程序在戰鬥中是不必要的。

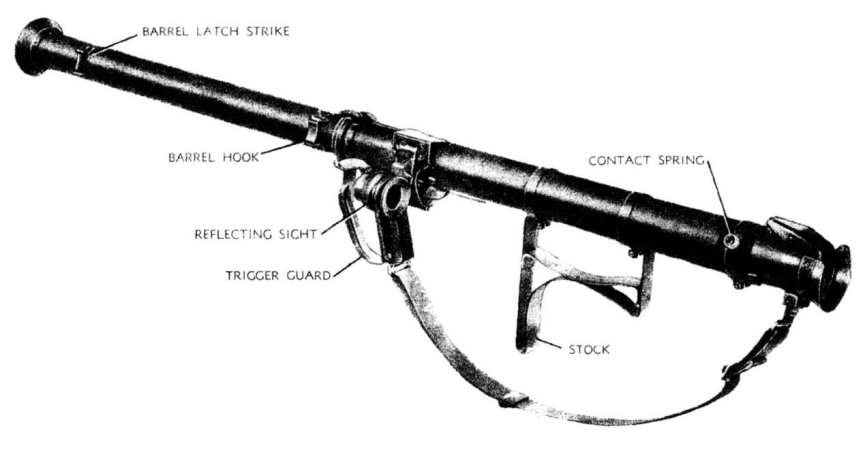

M20和M20B1的槍口上有一個錐形導流板,左側有筒管閂扣和閂鈎,還有一個向前摺疊的兩腳架。兩腳架可通過將支腿向前傾斜,並將滑軌卡扣鎖定在槍管底部的凹槽滑軌上,從而調整高度。不同的發射器上有不同樣式的兩腳架滑軌和鎖釦。後筒管的手把就在前筒管接頭的後面,有一個雙指扳機和一個大扳機護罩。早期M20的手把後上方有一個單動安全開關--安全(上)、射擊(下)。後來的M20和所有的M20A1在手把的左上方有一個雙動安全開關--射擊(上),安全(下)。
光學反射式瞄準器在左側,並通過鉸鏈與管子對摺。它配有橡膠目鏡和翻轉式保護前蓋。樹型網狀瞄準器刻度從0碼到400碼,每隔50碼有一個刻度。筒管閂扣和筒管閂鈎在右側,用於將兩節筒管固定在一起。單位置金屬肩託位於後管中心,可調節高度的伸縮式獨腳架構成了肩託前部支撐的一部分。當雙腳架和獨腳架伸出時,發射器相當於坐在一個三腳架上。它很少以這樣的方式發射,這種佈置主要用於將其簡單地放在地面上。接頭線圈彈簧在筒口兩側和前部。連接器的鎖釦在膛口的上方,膛口有錐形護板保護。由於火箭的設計有了很大的改進,筒管上沒有鋼絲加固。
根據戰鬥中的經驗教訓,進一步改進了M20A1和M20A1B1。新生產的武器直到朝鮮戰爭的最後幾個月才投入使用。不過,現有的M20和M20B1進行了改裝,去掉了兩腳架,更換了單腳架肩託,也重新命名為M20A1和M20A1B1。與原來的M20和M20B1相比,去掉了兩腳架和單腳架後,發射架的重量分別減輕了2磅和1磅。新型號的主要區別是取消了用於連接火箭引出線的兩個連接器螺旋彈簧和舊的連接器夾。取而代之的是位於炮膛頂部的新的連接器-閉鎖組組件。這個類似盒子的外殼在前端有一個控制手柄。它被放置在下面用於裝填,當準備發射時則升起。閂鎖可以將火箭彈裝填到一個確定的停止點--當控制桿齧合時進行接觸--並在火箭彈發射後自動打開電路。這種系統省去了引出線繞着接觸柱轉動的過程,從而簡化並加快了三分之一的裝填時間。朝鮮戰爭後,M20A1B1成為火箭筒中最常見的一種。3.5英寸的火箭筒被裝在木箱中運輸,裏面有4具。

BAZOOKA剖視圖

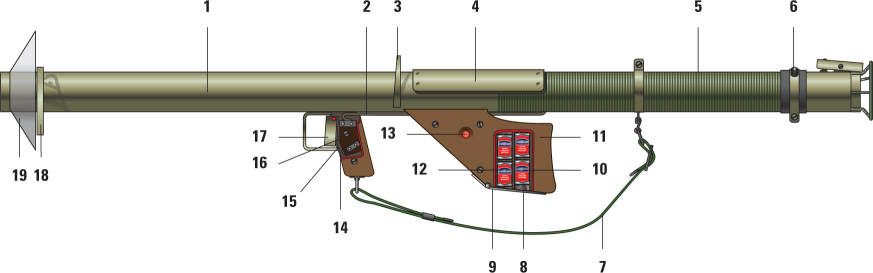

2.36英寸M1A1發射器
1.薄金屬管
2.接觸線
3.照門
4.金屬面部防護板
5.筒管周圍的鋼絲加固
6.接觸彈簧
7.M1揹帶
8.電池彈簧
9.鉸鏈板
10.一對電池
11.肩託
12.備用電池一對
13.電路指示燈
14.接觸杆
15.觸點開關杆
16.開關觸點
17.扳機
18.三段式準星
19.網狀筒口消焰導流板

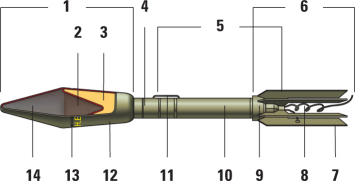

M6A1高爆破甲火箭彈
1.戰鬥部
2.錐體
3.主裝藥
4.引領
5.火箭推進器
6.彈尾組件
7.尾翼
8.點火器線
9.噴口
10.固體推進劑
11.安全銷
12.彈體
13.法蘭盤
14.風帽

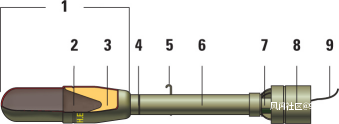

M6A3 高爆破甲火箭彈
1.戰鬥部
2.錐體
3.主裝藥
4.引信
5.安全針
6.火箭推進器
7.尾翼片
8.環形尾翼
9.點火器線

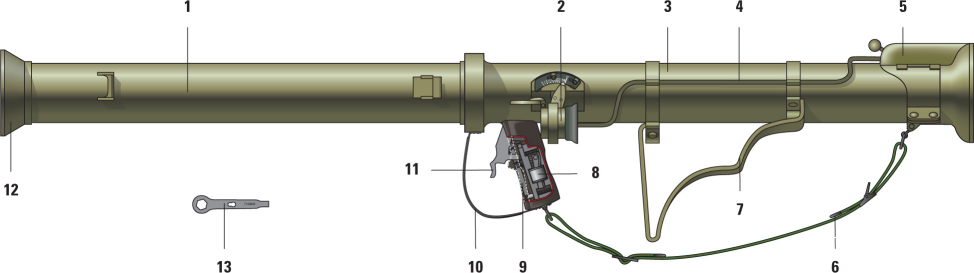

3.5英寸M20A1B1發射器
1.前筒管組件
2.反射式瞄準器組件
3.後筒管組件
4.電纜
5.觸點鎖釦組件
6.M1揹帶
7.肩託
8.磁電機
9.觸發裝置
10.扳機保護裝置
11.扳機
12.導流板
13.M20A1B1組合工具

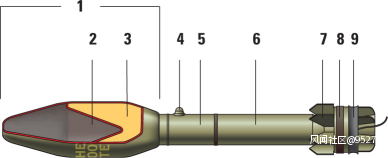

M28A2 高爆破甲火箭彈
1.戰鬥部
2.銅錐體
3.主裝藥
4.引信保險針
5.引信
6.火箭推進器
7.尾翼片
8.觸點環
9.環形槽

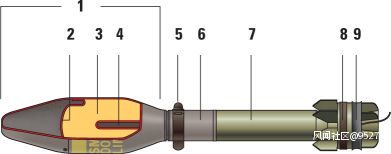

M30 白磷火箭彈
1.戰鬥部
2.鋼製外殼
3.發煙劑
4.導爆管
5.引信保險針
6.引信
7.火箭推進器
8.觸點環
9.環形槽

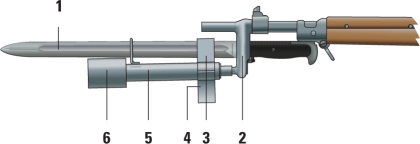

實驗性的刺刀式火箭榴彈發射器,安裝在M1903春田步槍上(1941年)
1.刺刀
2.榴彈發射器
3.尾翼(扁平環)
4.尾翼
5.火箭推進器
6.戰鬥部

在20世紀60年代初德克薩斯州胡德堡的一次演習中,一個德克薩斯陸軍國民警衞隊的步槍班快速登上M59裝甲運兵車(APC)。每個裝甲師的裝甲步槍班在其裝甲運兵車上都有一具3.5英寸的M20A1B1火箭筒,雖然沒有專人負責,但步槍手都經過訓練,以便在需要時使用。兩節式 “3.5英寸 “在從小車門進出時很方便,也方便放在車內。
還有其他鮮見的3.5英寸火箭發射器。3.5英寸M25多發火箭發射器於1951年實現了標準化,但從未發給各部隊,也沒有在部隊組織表中找到它的位置。1950年發展為T115E1。1948年在弗吉尼亞州門羅堡召開的反坦克防禦會議形成了《1950年陸軍裝備發展指南》,要求用多用途反坦克武器取代2.36英寸M9A1、3.5英寸M20和57毫米M18A1無後坐力炮。此時步槍連突擊排分配了3支57毫米無後坐力炮,雖然這種武器比M25輕,而且射程也比標準的3.5英寸火箭筒長很多,但是這種武器的裝甲穿透力和破壞掩體能力極差。M25的重量也比M20火箭筒重得多,笨拙得多,只能用M77三腳架發射。由於M25的筒管只比M20長8英寸(其前筒管部分與M20B1相同),而且使用相同的瞄準器,所以它的射程比M20多不了多少。它的頂部有一個供彈鬥,可裝三枚火箭彈。笨重的進料和發射機構使它變得複雜、喜怒無常、難以維護。然而,主要的缺點是,它不能由單個士兵攜帶和操作、瞄準坦克。它只是另一種具有顯著尾焰特徵的半機動武器。據推測,它在韓國進行了有限的作戰測試,共生產了1500具。

鮮為人知的3.5英寸M25中繼火箭發射器和M77三腳架於1951年被採用,但從未正式配發。發射器重60磅,三腳架重40磅。火箭彈被送入鉸鏈式有蓋板的上供彈匣,可容納三發火箭彈。它使用與M20火箭發射器相同的光學瞄準器(在左側),以及M20的前筒管。
從1969年開始,海軍河岸部隊在一些50英尺的突擊支援巡邏艇(ASPSB)上有限地使用了3.5英寸Mk 47 Mod 0型多聯裝火箭發射器。這種武器由安裝在ASPSB前甲板上的Mk 48 Mod 4炮塔兩側的四聯裝發射器組成。炮塔上還安裝了兩挺.50口徑 M2機槍。當機槍俯仰時,發射管也隨動俯仰。
3.5英寸火箭彈的另一個用途是用於M24和M66的路外反坦克地雷。M24從1961年開始由新澤西州的Picatinny兵工廠進行了漫長的開發,直到1968年11月被採用,當時交付了5萬枚。它由一個24英寸長的M143塑料發射管組成,內裝一枚3.5英寸的M28A2 高爆破甲火箭彈,該火箭彈由摺疊式彈翼組件和16英寸的連接電纜改裝而成。該電纜連接到M61爆破發射裝置上,再連接到一根24碼的導線上,最後連接到一根12碼的塑料包覆的壓動式鑑別器開關電纜上,原則上類似於服務站的車道鈴。該發射器放置在距離敵方裝甲車輛行駛道路的33碼範圍內,並垂直於該道路。它架設在沙袋上,用其他沙袋固定,瞄準裝甲車輛的車體側面或履帶、車輪進行射擊。安裝了一個一次性瞄準裝置。問題是,除非在夜間使用,否則鑑別器的電纜和電線必須隱藏起來。M66類似,但配備了一個地面振動探測儀,通過地面振動探測接近的裝甲車輛。地面振動探測儀向數據處理器發出信號,數據處理器啓動交叉的紅外波束。兩個三腳架組件,一個有紅外發射器,另一個有接收器,隱藏在路線的兩側,經過的裝甲車輛如果遮擋住紅外光束,就會以電子方式觸發火箭。
這些地雷是按每個步槍和工兵連15枚的標準分配的。已知M24的唯一作戰用途是在老撾和柬埔寨的胡志明小道上的有限數量。他們被越南軍事援助司令部-研究和觀察組(MACV-SOG)的偵察隊秘密部署,以攔截北越卡車。
