2.36英寸M9系列BAZOOKA的射擊方法
M9系列和M18的操作方式與M1A1非常相似。如果要讓發射器改為攜行模式,當釋放筒管閂鎖後,通過釋放手柄後的筒管閂鎖,使前筒管遠離後部,從而使兩段筒管分開。前筒管的鈎子與後筒管的鈎眼脱離。
前筒管的聯接螺釘(在其後端)插入後筒管前端的聯接螺母中,與中斷的螺釘螺紋齧合。將前筒管順時針旋轉60度,合上聯軸器鎖杆,筒管被鎖定。要解開筒管各部分的鎖釦,則壓下聯接鎖杆,將前筒管逆時針旋轉60度,兩部分分開。
射手將發射器指向下方,確保保險裝置處於 “安全”(向上),並使手指離開扳

機。發射器的裝填方式與M1A1相同。炮手用摺疊式條形瞄準器估算射程,並將射程指示器指針設置在適當的射程標記上,並將準星和覘孔與目標對準。射手將保險桿移至 “開火”(向下),然後擠壓並釋放扳機,點燃火箭發動機。6.5英寸長的筒管進一步減少了筒口閃光和回噴的機會。卸載方式與M1A1相同,只是武器置於 “安全 “狀態。
美國陸軍的坦克殺手
1945年,德國。步兵們得到了新的2.36英寸M9火箭筒,以取代M1A1。這種經過大幅改進的型號提供了一個兩節式的發射管,更好的瞄準器,50碼的有效射程,以及更可靠和更致命的高爆破甲火箭彈。即使是提供更大穿透力的炮彈,最有效的命中還是在坦克的側面和後部。隨着盟軍越來越多地使用空心裝藥,特別是便攜式火箭筒、槍榴彈和手雷,1943年3月,德國人開始在許多坦克和突擊炮上加裝裙板(Schürzen)。這其實不是裝甲板,而是0.2in厚的金屬板。更厚的0.31英寸的裙板被加在炮塔上。軍人稱這種裙板為 “火箭筒褲”。1944年9月,鐵絲網裙板(Drahtgeflecht Schürzen)取代了同樣外形的金屬板。它更輕,成本更低,而且同樣有效。無論哪種裙板都會使空心裝藥彈在離車體/炮塔很近的地方引爆,並在一定程度上消散了穿透性破甲。在這個戰例中,攻擊一輛PzKpfw IV Ausf.H(又名Mk IV)的兩人火箭筒組的裝填手攜帶了兩個M6火箭袋,每個火箭袋可裝三發火箭彈。
火箭筒的重量輕,使得射手們可以在茂密的植被、破碎的地面和城市廢墟中跟蹤坦克。這種戰術能力使他們能夠避開任何隨行的步兵,避開坦克的機槍,並找到合適的隱蔽射擊位置,使他們能夠從有利的角度攻擊裝甲車輛,並找到其弱點。當然,這種方法並不總是有效的。瞄準射擊坦克是一項危險的工作,無論機組人員訓練有素、經驗多麼豐富。左側前景是廢棄的箱子,用於裝8.8cm Panzerschreck R.Pz.Gr.4322火箭彈,德國 “火箭筒 “使用的。
太平洋戰場上的BAZOOKA
火箭筒在北非首次使用一年後就運抵太平洋。據瞭解,M1火箭筒沒有在太平洋地區使用。海軍陸戰隊第2師本應在1943年11月及時收到243枚M1A1火箭筒,以便用於殘酷的塔拉瓦戰役,但當這批火箭筒抵達新西蘭惠靈頓時,卻被放錯了位置,海軍陸戰隊不得不在沒有武器的情況下奪取一個佈滿500多個碉堡、掩體和坑道的島嶼。該師的行動後報告稱,火箭筒將是無價之寶,應該裝備所有未來的登陸部隊。
1943年6月,第一軍團實驗火箭分隊在北索羅門羣島對火箭筒進行了一些非常有限的使用。它對火箭筒和其他火箭系統進行了實地和戰鬥測試。然而陸軍和海軍陸戰隊在太平洋地區首次使用火箭筒都是在1943年12月的新不列顛島上,當時第112騎兵團(下馬作為步兵服役)在中南部海岸的阿拉瓦登陸,海軍陸戰隊第1師在該島西端的格洛斯特角登陸。這場太平洋地區的第一次火箭筒演示並不引人注目。當時沒有裝甲作戰,日軍的掩體是用潮濕的泥土和濕漉漉的椰子木做成的,吸收了大部分的爆炸力。持續的雨水和潮濕嚴重影響了火箭筒的電力系統。茂密的叢林造成的短距離也限制了它們的使用。在新幾內亞北岸陸軍隨後的行動中,同樣的問題依然存在。

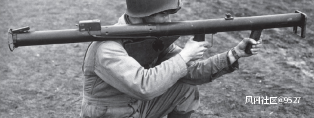

1943年11月,一名海軍陸戰隊炮兵中士在瞄準M1A1火箭筒。1943年12月,海軍陸戰隊首次使用火箭筒是在格洛斯特角的新不列顛島。陸軍在太平洋地區首次使用火箭筒也是在新不列顛島。他的左手握住發射筒--M1A1的前手把已經被拆除。他也可以將左手放在手把的底部,以獲得更多的支持。這兩種射姿都可以接受。
在1944年2月第4海軍陸戰師和第7步兵師攻擊馬紹爾羣島期間,火箭筒被證明更為有效。這些都是短期行動,雖然有效地用於對付混凝土碉堡,但火箭筒並沒有機會證明其全部價值。
1944年6月,隨着馬里亞納羣島戰役的展開,火箭筒的大放異彩的機會來了。當時海軍陸戰隊還在使用M1A1,而陸軍各師現在使用的是M9。塞班島、提尼安島和關島到處都是碉堡和洞穴。因此,火箭筒得到了很好的利用。6月17日3時30分,日軍第48坦克團以37輛坦克和500名步兵反擊陸戰2師。在火炮的支援下,陸戰隊謝爾曼坦克、37毫米反坦克炮、火箭筒開火,擊毀坦克24輛,擊斃步兵300人。這是太平洋地區最大的坦克對坦克的交戰。火箭筒也貢獻了他們的殺傷力。有如此之多的坦克被擊毀的“戰果”上報,以至於他們的總數是參與戰鬥的坦克數量的三倍。在整個戰役中,還有一些小型的坦克交戰,在提尼安島和關島也有一些小型的坦克交戰。
1944年6月和7月,第27步兵師第105步兵團的托馬斯-貝克二等兵在塞班島的三週時間裏多次表現出英勇的行為,包括攜帶火箭筒。他獲得了一具M9火箭筒,獨自衝到敵人據點100碼以內。儘管步槍和機槍火力猛烈,他還是充分暴露了自己,用多枚火箭彈打掉了一個據點,使他的連隊得以突擊山脊。這是貝克在一系列個人勇猛行為中的第一次,他殺死了幾十名敵人,直到他身負重傷,還主動掩護戰友撤退。他用8發手槍子彈擊斃了8名敵軍,才最後犧牲。
1944年9月至11月,海軍陸戰隊第1師(裝備M1A1)和第81步兵師(裝備M9)都在Peleliu島大量使用火箭筒。島上的中央丘陵是一片混亂的山脊、光禿禿的山嶺、峽谷、峭壁和天坑,到處都是碉堡、掩體、暗堡和堅固的洞穴,它們相互支撐。火箭筒往往是唯一能夠移動到陣地上的支援武器--儘管困難重重--以壓制敵人的陣地。
海軍陸戰隊第一師第五陸戰隊的羅伯特-蒙哥馬利(Pfc Robert Montgomery)在一次攻打山頭時與連隊失散。該連被大炮、迫擊炮和機槍的火力壓制。蒙哥馬利觀察到一門掩蔽的很好的75毫米炮即將把他的部隊置於直接火力之下。他逼近到50碼以內,從暴露的位置發射了9枚火箭彈,消滅了全部敵人,並通過打穿防護板摧毀了該炮。他獲得了銅星勳章。蒙哥馬利在沖繩率領一個裝備火箭筒和火焰噴射器的突擊排時陣亡,並因其在沖繩的行動獲得銀星勳章。
1945年2月至3月,海軍陸戰隊在硫磺島首次使用M9火箭筒。如同在Peleliu一樣,火箭筒是唯一可以移動到位置上與火山島上的敵人防禦工事交戰的武器。海軍陸戰隊第4師第23陸戰隊的道格拉斯-雅各布森(Douglas Jacobson)在他的排攻擊一個重兵把守的山頭時,從他的射手手中搶到了一具M9火箭筒,之後被授予榮譽勳章。他依次摧毀了兩個機槍巢穴和一個20毫米炮陣地,使一個大型碉堡失去作用,然後又摧毀了一個混凝土碉堡,打掉了一個掘進陣地,然後又摧毀了6個步槍陣地。他的連隊佔領了據點後,又去協助相鄰的一個連隊。他們也被拖住了,雅各布森打掉了一個暗堡,向海軍陸戰隊坦克開火的一輛半埋的敵人坦克,然後又打掉了一個碉堡,使該連得以佔領目標。在短短几個小時內,雅各布森擊斃了大約75名敵人,摧毀了16個陣地。對於一個火箭筒手來説,這一天的工作是不錯的。
陸軍和海軍陸戰隊都在沖繩島使用了M9,他們在那裏遇到的裝甲很少,但似乎有無窮無盡的防禦工事。一些新的武器作為火箭筒的競爭者被測試了出來,它們是:4.2英寸M4直射無後坐力迫擊炮和57毫米T15E9和75毫米T21無後坐力炮。雖然M4迫擊炮很有效,但它和75毫米無後坐力步槍一樣,是一種沉重的三腳架式武器。75毫米長5英尺,和3.5英寸的火箭筒一樣,但它重48.6磅,幾乎是火箭筒的4倍,而且裝甲穿透力極差,只有2.5英寸。這些第一代無後坐力炮由於使用的是自旋穩定的高爆破甲彈,而不是彈翼穩定的非旋轉彈丸,所以反坦克使用效果相對較差。旋轉彈通過離心力消散了空心裝藥的破甲效果,造成更寬更淺的穿透性爆炸。
在菲律賓,日軍在較大的島嶼上部署了一定程度的坦克,事實證明,巴祖卡很有價值。整個日軍第二坦克師團在呂宋島北部作戰,儘管經常將其坦克簡單地當作固定的 “碉堡”。除了殺傷坦克之外,火箭筒對於擊潰眾多城鎮中的防禦工事和防禦建築至關重要。第503傘兵步兵團用M9A1在科雷吉多進行防禦,第6遊騎兵營在呂宋島的卡巴納圖安監獄營區突襲中用火箭筒摧毀了6輛坦克。

1945年2月,兩名海軍陸戰隊員在硫磺島舉着M9火箭筒擺拍。硫磺島見證了海軍陸戰隊對M9火箭筒的首次使用。條形瞄準器的最大射程為600碼。背後的衝擊波會激起相當多的硫磺島的黑色細火山沙。
另一位手持火箭筒的榮譽勳章獲得者是1944年12月在萊特島的第32步兵師126團的德克-弗洛格(Dirk Vlug)。幾輛日軍坦克襲擊了Ormoc路上的美軍路障。他帶着M9火箭筒和6枚火箭彈離開保護陣地,在坦克主炮和機槍的射擊下衝向兩輛領頭的坦克。他用一發火箭彈就擊毀了第一輛坦克,全車人員死亡。當第二輛坦克的乘員下車攻擊弗拉格時,他用手槍射殺了一人,迫使另外兩人回到自己的坦克裏,他立即用另一發火箭彈將其擊毀。他繞到側翼,摧毀了第三輛坦克。在火力下重新定位,他打掉了第四輛,然後擊中了最後一輛坦克,迫使它墜落在陡峭的堤岸上。
雖然最初出現了一些問題--有些嚴重的,與第一批火箭筒--這種武器被證明是非常有用和致命的。它們和它們的火箭彈得到了改進,為部隊提供了一種合理有效、高度便攜、輕巧的坦克和掩體殺手。1944年新武器委員會的報告對火箭筒進行了總結。
2.36英寸火箭筒和發射器
a. 在兩個戰場[歐洲和意大利]都有一種感覺,即2.36英寸火箭彈被過度讚揚了。這種感覺伴隨着對2.36英寸高爆破甲火箭彈的有效性和準確性的質疑。有鑑於此,委員會將2.36英寸火箭納入每次[給部隊軍官的]演示中。對原發射裝置[M1]和火箭[M7]的整個改造進行了解釋。解釋的內容包括對新的消焰導流器及其功能的説明[M6A1]。為了證明[M1A1]發射器的安全性,展示了一個在鐵絲包裹發射筒內有兩枚火箭發動機爆炸的發射器。然後,兩具火箭筒在80碼的距離上向一輛坦克發射。許多觀眾對沒有經驗的火箭炮操作者所獲得的精確度和結果表示驚訝。每次演示都包括髮射6發火箭彈,如果命中率低於6發,那是例外。
b. 使用2.36英寸火箭筒的作戰部隊已經簡易地製作了許多種眼睛和臉部防護裝置。有的士兵使用摩托車護目鏡。還有一些人使用了一種經過改進的防毒面具,其底部已被剪去;還有一些人使用了制式的防毒面具。一名軍官説,他使用附着在發射器末端的有機玻璃防護罩,取得了很好的效果。有些士兵則使用賽璐珞或塑料面罩。有的盾牌只遮住眼睛,有的則遮住整個面部。據報道,有些發射器上安放的導流器不能發揮其作用。據認為,這個問題應該徹底解決,應該毫不拖延地研製和發放一種在任何温度下都能提供充分的面部保護的物品。
c. 曾在北非戰區工作的阿瑟-H-羅傑斯准將報告説,在意大利戰役初期,他的部下攜帶的一些2.36英寸火箭彈失效。羅傑斯將軍説,這些火箭彈是裝在彈藥運輸車裏的,彈藥運輸車可以裝8枚火箭彈,4枚在後面,4枚在前面[運輸迫擊炮彈的背心]。他説,這些火箭彈被抬起來,彈翼露出來,毫無疑問,它們被拖過泥水。羅傑斯將軍認為,失效的火箭彈之所以失效,是因為濕氣進入了發動機,儘管他不能肯定電線連接沒有鬆動。據信,鑑於這份報告,應該對2.36英寸火箭彈進行徹底的防潮驗證試驗。羅傑斯將軍還告訴委員會,在意大利戰役的初期,他採用了一種新的方式來使用他組織的火箭筒。他説,他組建了火箭筒狩獵隊。這些小組以10至12具火箭筒為一組,在夜間進行狩獵。他説,他們的行動是成功的,用這種方式伏擊固定的德軍戰車是比較簡單的。他高度評價了2.36英寸火箭彈和發射器。

1945年1月,比利時的一支火箭筒小組從10合1的小組口糧箱裏取出食物準備吃飯。他們的M9發射器已經壞掉了。破損後可以裝彈攜帶,但不建議這樣做,也很少發生。

1951年4月,鍾埠地區。第25步兵師的士兵在拆除了兩腳架的情況下發射M20火箭筒(兩腳架的滑軌還連着),這是減少重量的常見做法,因為許多人認為兩腳架沒有必要。背後衝擊波掀起的灰塵還在沉澱。
朝鮮戰爭------巴祖卡的失敗和成功。
3.5英寸的M20 “超級火箭筒 “在1945年末被標準化,1948年投入限量生產,只配發給西德和美國的部分部隊。麥克阿瑟的遠東司令部主要參與了對日本的和平佔領,他錯誤地評估了該戰區不存在重大裝甲威脅。然而,當北朝鮮軍隊於1950年6月25日衝過三八線時,他們至少裝備了120輛蘇聯製造的T34/85坦克(北朝鮮擁有258輛)。這些坦克集中在西部支援主攻。第24步兵師從日本匆匆派出的營級規模的史密斯特遣部隊是第一支與北朝鮮人交戰的美國部隊。這支400人的部隊於7月4日在烏山附近建立了一個阻擊陣地,以便在朝鮮人佔領漢城並擊潰韓國部隊後阻止他們前進。
這支部隊唯一的反坦克武器是6具M9A1火箭筒、2具75毫米M20無後坐力炮,以及為掩護道路而設置的105毫米榴彈炮的6發高爆破甲彈。另外5門榴彈炮提供間接火力。5日上午,8輛沒有步兵陪同的T-34接近並遭到炮擊。炮擊沒有產生任何效果,雖然75毫米無後坐力步槍在遠距離進行了直接命中,但沒有造成損失。當坦克接近步兵陣地時,他們在遠距離被火箭筒擊中,同樣沒有效果。近距離的火力也好不到哪裏去。奧利-康納二等兵聲稱從15碼向一輛T-34的後方發射了22枚火箭彈,據説這是一個脆弱的地方,大部分都是誤射、啞彈或跳彈。直射榴彈炮摧毀了一輛坦克,並用高爆破甲彈打壞了另一輛。破甲彈打光後換用高爆彈,它又摧毀了另一輛,加上一輛坦克被榴彈炮曲射擊中而停了下來。其餘四輛坦克穿過美軍陣地繼續前進。
一小時後,又有25輛坦克出現,同樣沒有步兵陪同。間接炮擊打爆了一輛,損壞了三輛。這支沒有組織的縱隊反擊美國榴彈炮,導致一些美國人逃跑。坦克繼續南下。然後在中午之前,一支6英里長的卡車縱隊載着兩個步兵團,帶着3輛坦克率先到達。看來先前的坦克編隊並沒有和步兵接觸,他們並不知道美軍的路障。在1000碼時,美國人用步槍、機槍、迫擊炮和大炮開火,但步兵和炮兵之間的通訊中斷,炮兵基本沒有效果。幾輛卡車被擊中,朝鮮人被迫下車。他們開始在側翼部署大部隊包抄美國人,然後在迫擊炮、大炮和三輛坦克的支援下進攻。在堅持了兩個小時後,美國人撤退了,三三兩兩的逃跑了。約有250人向南與其他部隊會合。約有150人被打死、被俘、受傷。2.36英寸不能勝任阻擊敵人裝甲部隊的任務。
海軍陸戰隊第1師於9月15日在仁川登陸,向漢城方向出擊。海軍陸戰隊第1師的一等兵沃爾特-莫內根(Walter Monegan)正在一座俯瞰漢城公路的小山上挖坑,6輛T-34/85坦克發動攻擊,並有可能突破該營。在黎明前的攻擊中,莫內根帶着他的3.5英寸M20火箭筒離開陣地,移動到距離領頭坦克不到50碼的地方。他擊中了坦克,然後用卡賓槍射殺了唯一的倖存者。他又向隨後的坦克發射了兩枚火箭彈,雖然沒有擊中,但成功地打亂了它們的前進路線,使海軍陸戰隊的坦克得以交戰。然而,北朝鮮的步兵和坦克卻毫不理睬地繞過陣地。莫尼根在完全暴露在猛烈火力下的情況下,拿着火箭筒向前衝,又打掉了兩輛坦克。他轉身去對付另一輛轉身逃跑的坦克時,自己也被敵人的火力擊中身亡。

Bazooka打碉堡
雖然事實證明對北朝鮮製造的蘇制T-34/85坦克有效,對北朝鮮另一種主要的裝甲車輛--76mmSU-76M突擊炮也有絕對的破壞力,但3.5英寸 M20 “超級Bazooka “也是一種致命的反掩體武器。火箭筒在這一角色中的使用遠比作為坦克殺手要多得多。3.5英寸的M20 “超級火箭筒 “在300碼外有足夠的精度,在150碼的額定有效射程內非常精確。大多數地堡交戰都是在較短的距離上,火箭筒炮手很容易將一發炮彈打進射擊口。困難的是要避開碉堡的火力範圍,以及山脊和山頂上相鄰的相互支援的碉堡的火力。為了矇蔽支援地堡和其他射擊陣地,發射了白磷M30火箭彈,圖片裏的上層地堡上就可以看到。它們不僅在爆裂時瞬間形成密集的白色煙幕,而且將燃燒的白磷粉劑和顆粒灑向敞開式的戰鬥陣地,造成傷亡,驅趕敵人。燃燒的白磷粉劑具有粘性,如果想擦掉它,就會出現燒傷。爆炸半徑約為25碼。M28 高爆破甲火箭彈裝載了近3磅的B炸藥,比老式2.36英寸火箭彈的爆炸力大3倍。與額定為1.00的TNT相比,B炸藥的相對效力為1.35。81mm迫擊炮輕型高爆彈(HE)僅能容納1.22磅的TNT,這使得3.5英寸高爆破甲彈在攻擊野戰工事時,基本上就是一枚高爆彈。高爆破甲彈可以輕鬆穿透四層沙袋甚至更多的原木。此時,步槍排的武器班擁有一個火箭筒小組,有一名火箭射手、助理射手(均持M1911A1手槍),兩名彈藥攜帶者(一名持M1步槍,一名持M2卡賓槍)。1952年中,武器班又得到一挺.30口徑 M1919A6機槍,火箭筒小隊轉入排級。

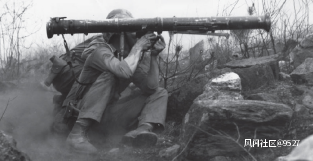

一名海軍陸戰隊員使用 “非標準 “射擊姿勢,發射一具3.5英寸M20火箭筒。射手和裝填手都配備了.45口徑 M1911A1手槍,這是海軍陸戰隊火箭筒射手的標準武器。
在戰爭開始時,2.36英寸M9A1裝備了美軍和南朝鮮部隊,儘管它計劃被3.5英寸M20取代。朝鮮戰爭前的TO&E授權步槍連使用3.5英寸,而總部、勤務和支援部隊仍有2.36英寸用於自衞,但最終會被3.5in取代。關於3.5英寸的問題,有一點是被誤解的,那就是經常有錯誤的報道説,在2.36英寸被發現對T-34/85無效後,生產甚至研發才開始。其實3.5英寸在朝鮮戰爭爆發時已經在限量生產,並且已經開始向西德和美國的部隊進行配發。實際上,從日本部署到朝鮮的陸軍只有前三個陸軍師--第一騎兵師和第24、25步兵師裝備了2.36英寸。隨後的5個陸軍師、獨立團和海軍陸戰隊--換句話説,8月初以後到達朝鮮的所有部隊--去朝鮮時裝備的是3.5英寸。7月份到達韓國的部隊沒有3.5英寸,但幾周內就有了。少量的超級 bazooka更早地飛到了韓國,從1950年7月18日開始被第24步兵師在泰州戰役中使用,在使用的第一天就有8輛T-34被擊毀。8月,早期到達的仍裝備M9A1火箭筒的部隊將其步兵排火箭炮手派往後方,由步兵學校的訓練小組隨同更換的3.5英寸發射器進行新武器的訓練和考核。由於新火箭筒的操作幾乎與M9A1相同,炮手們很快就帶着致命的新發射器和基本彈藥回到了自己的部隊。

海軍陸戰隊員在一個俯瞰山谷的山坡前哨站駐守,他們操作一挺.50口徑 M2機槍和一個3.5英寸 M20火箭發射器。左邊的帆布篷布上還擺放着其他火箭彈。由於長期暴露在陽光直射下會對火箭推進劑產生不利影響,建議將其放在隱蔽處。
美國一度從南朝鮮各師撤走了3.5英寸火箭筒,用2.36英寸火箭筒取而代之,因為有太多的發射器被繳獲並掉頭打向聯合國坦克。2.36英寸對美國的M26 潘興重型坦克無效,不過對數量尚多的M4A3 “謝爾曼 “中型坦克可以造成麻煩。此外,韓國人很少面對T-34坦克。隨着韓國人戰術能力和經驗的提高,3.5英寸被重新配發。3.5英寸也被髮放給所有其他在朝鮮作戰的聯合國部隊。
北朝鮮損失了239輛T-34/85坦克和74輛SU-76M 76毫米突擊炮。其中大部分是被聯合國的戰鬥轟炸機和坦克炸燬的,但火箭筒也佔了不少份額。從1951年11月開始,朝鮮戰爭演變為靜止的陣地戰,很少遇到敵人的坦克。中國人有幾百輛坦克,但他們和朝鮮人都把它們作為儲備,很少投入哪怕是少量的坦克。3.5英寸被證明對碉堡和其他堅固的陣地非常有效,也很重要,因為57毫米、75毫米和105毫米無後坐力炮對裝甲和原木/沙袋穿透力很差。
3.5英寸M20系列BAZOOKA的射擊方法
M20/M20B1火箭筒與2.36英寸的M9A1火箭筒的操作幾乎完全相同,這裏只介紹不同之處。炮手必須知道某款火箭筒裝備了哪種類型的發射裝置。在早期的M20上,“安全 “位置是向上的,而在後來的M20A1上,它是向下的,包括所有的M20A1。在火箭彈裝填之前,先從環繞彈翼的接觸環上取下一個短彈夾,然後將彈頭插入發射管。將裝彈夾從發動機上取下,火箭彈完全滑入。然後將引出線延長,並繞在連接器線圈上。

一名美軍教官指導一名澳大利亞士兵學習3.5英寸M20火箭筒。英聯邦部隊與美軍同時接收了3.5英寸火箭筒。他們將M20稱為M20 Mk 1。
M20A1進行了重大改進,刪除了連接器線圈和後膛頂部的連接器夾子。取而代之的是位於後膛頂部的連接器-閂鎖組組件。這個箱狀外殼的前端有一個控制手柄。控制桿被放置在向下的位置進行裝填。火箭的裝填方式與上述相同,但引出線不必連接。控制手柄向後抬起,炮手將保險裝置設置為 “發射 “後,武器就可以發射了。
有一系列的動作和命令下達,以確保機組人員的效率和安全。當準備裝填時,炮手會將手從扳機上移開,用右手敲擊裝填機,併發出 “裝填 “的命令。在最初的訓練中,炮手將右手放在頭盔上,防止不慎扣動扳機。裝彈手重複着 “裝彈”,然後裝填一枚火箭彈。裝填完畢後,在檢查後爆區是否暢通後,他拍了拍炮手,説:“上”。炮手將手指放回扳機上,瞄準,發射。
M20系列火箭筒的後方衝擊波和煙霧比2.36英寸多一些,但仍然沒有筒口火焰,不過有一些煙霧排出。用M20A1B1發射火箭彈,完全沒有後坐力,但突然沒有了9磅火箭彈,導致發射器會發生輕微移位或跳躍。與火箭筒相比,57毫米和90毫米無後坐力炮的後坐力是很殘酷的。

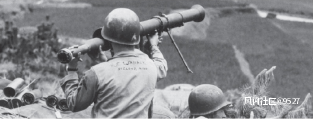

1951年11月,海軍陸戰隊火箭隊的助理射手將一枚M28 高爆破甲火箭彈裝入M20發射器。在裝填過程中,裝填手往往比炮手更暴露。這是一個實際很少使用的雙腳架和獨腳架上發射武器的例子。請注意,經過頻繁的射擊,筒口防爆保護器內側的油漆已經被磨掉了。
3.5英寸的火箭彈由於威力更大,產生了比2.36英寸大得多的後方危險區。3.5英寸火箭炮的後方危險區不是20英尺寬20英尺長,而是有三個危險區。A區--25×25碼--必須清除所有人員、彈藥、物資和易燃物。B區--包括A區,50×50碼--除非在掩護下,否則應該已經沒有人員、彈藥、物資和易燃物。C區--包括A區和B區,75×75碼--是一個額外的安全區域,僅用於訓練。除了相當大的爆炸外,還有被噴出的鉛絲和噴管保護帽,以及被噴出的碎石和其他地面碎片的危險。教官將空彈藥箱堆放在發射器後幾碼處,然後發射,彈藥箱被噴成碎片,以此來演示後噴燃氣的致命效果。
3.5英寸BAZOOKA的編制和分配
二戰後,陸軍步槍排接收了一個武器班,配備了一個火箭筒和一挺.30口徑 M1919A6輕機槍。火箭筒組由火箭射手、助理火箭射手和兩名彈藥攜帶者組成。1952年5月,增設第二挺機槍後,火箭筒組被調到排級。在朝鮮,轉入靜止戰後,由於戰場上坦克出現的少,許多部隊很少或根本沒有使用火箭筒。許多士兵表示,他們從來沒有見過,或者很少見過。只有15%-25%的部隊習慣性地使用它。許多人更喜歡分配給連隊的三門57毫米無後坐力炮。儘管這種武器較重,對掩體的作用有限,但其彈藥較輕,而且射程較遠--在山地很重要--比火箭筒更準確。雖然57毫米炮比3.5英寸機槍重得多,但較輕的炮彈可以攜帶的更多,這是一個可以接受的權衡。一些部隊更傾向於多一挺機槍而不是火箭筒。還有一些部隊建議在突襲和白天巡邏時使用火箭筒,因為它對掩體有效,對火力偵察有用。
這種分配一直是標準配置,直到1958年實施改革。武器班保留了兩挺機槍,但火箭筒小組被重新分配到班裏,現在有一名炮手、助手和一名彈藥攜帶者。此外,連部有兩支火箭筒,武器排部有兩支,用於自衞。20世紀60年代初,軍隊再次進行了調整。現在武器班有兩台3.5英寸發射器,兩人一組,一個彈藥攜帶者共用,但與此同時,90毫米M67無後坐力炮開始取代火箭筒。3.5英寸仍被分配給沒有專職隊員的部隊進行自衞--連部一人,武器排兩人,但在60年代中期,輕型反坦克武器(LAW)也將取代火箭筒的這一作用。

一名海軍陸戰隊隊員準備發射M20A1B1火箭炮,這是1952年M20B1的野戰改型--請注意,它保留了M20B1與肩託一體的獨腳架握把,但獨腳架本身在1957年被拆除。
海軍陸戰隊將3.5英寸發射器集中在步兵連武器排的突擊隊,6具發射器,每具由3人小組操作。在越南,火箭筒經常被放在倉庫裏,但一些部隊至少有限地使用它們來打地堡和偶爾的城市戰鬥。裝備3.5英寸或90毫米無後坐力炮的陸軍部隊抵達越南時,通常也是如此。
攜帶笨重的9磅3.5英寸火箭彈是個問題。有一種帶帆布揹帶的火箭彈背架,可以攜帶兩枚火箭彈。裝彈手和彈藥攜帶者各攜帶兩枚這樣的火箭彈,但很少使用。1961年的手冊要求射手攜帶一枚火箭彈,而裝填手則攜帶6枚裝在包裝管中的火箭彈(約60磅)。大多數情況下,它們被裝在一個標準的揹包裏,或者綁在鋁架揹包的頂蓋下,或者捆綁在一起。更現實的情況是,每個人只攜帶兩枚火箭彈。
朝鮮戰爭結束後
在60年代中期被90毫米無後坐力炮取代之前,M20A1B1一直是主要的排級反坦克武器。它在越南被海軍陸戰隊使用得比陸軍多一些,越南共和國陸軍(ARVN)也在有限的程度上使用了它。馬丁-J-多克里在《迷失在翻譯中》中描述了他在1962-63年作為越南共和國陸軍顧問使用火箭筒的經歷:《越南:一個戰鬥顧問的故事》(Presidio Press,2003)。
在一次行動中,第二危險的地方是靠近攜帶3. 5英寸火箭發射器的士兵。這種肩扛式武器是一個50英寸長的金屬管,可以發射充滿爆炸物的火箭彈。它對防禦工事和車輛最為有效。第二名士兵攜帶火箭彈並擔任裝填手。為了避免傷及友軍,這種武器的使用必須極為小心。裝彈手敲擊瞄準火箭筒的士兵的頭部,表示武器已經裝填完畢,後方衝擊波區沒有友軍士兵。當武器發射時,金屬碎片和其他碎片以三十度的弧度向後噴發六十英尺。

密蘇里州萊昂納德伍德堡的作戰工程學員在訓練,兩名士兵被告知3.5英寸M20A1B1火箭筒的裝填程序。炮手將手放在頭盔上,演示扳機沒有被壓下。如果在安全裝置關閉的情況下扣下扳機,並裝上火箭彈,火箭彈發動機就會被點燃。

越戰時期的工兵學員準備發射M20A1B1火箭筒。混凝土屏障保護相鄰的火箭隊員。每個受訓人員發射一枚火箭彈進行熟悉。戰鬥工兵班獲得了反坦克自衞用的火箭筒。
Beng上尉[南越軍營長]將3.5英寸火箭發射器放在後方,以便他能指導其使用,減少被越共奪走的可能性。如果請求足夠緊急,使他相信真的需要它,他就會授權使用。兩人小隊在經過的士兵的聲聲鼓勵中,會沿着小路飛奔而上,一個人揹着火箭筒,另一個人拖着一袋火箭。他們遇到的士兵不知道射擊位置會在哪裏,但他們都知道自己可能會被衝擊波炸傷,所以他們尋求保護。在營部士兵尋找更安全的陣地時,對敵人的射擊停止了。當發射隊到達需要它的地方時,往往是相互衝突的命令或只是一般的混亂,使隊伍把武器指向一個方向,然後又指向另一個方向。每一次方向的改變都會改變衝擊波區的位置,並使士兵們趕到一個更安全的地方。因此,沒有掩護火力的射手不得不暴露自己的身體,向目標發射火箭彈。有時,大家還沒有走出衝擊波區,還沒有選好值得射擊的目標,就已經興奮和恐懼得發射了火箭彈。在我服役初期,我就差點被這樣的事件所傷。我身邊的一個士兵面部被深深地劃傷。我感覺到了高温和衝擊波,但沒有受傷。
法國人在印度支那和阿爾及利亞同時使用了2.36英寸的M9A1和3.5英寸的M20A1。M20A1一直是法軍排級反坦克武器,直到20世紀70年代初,採用了類似火箭筒的89毫米F1 LRAC。越軍使用2.36英寸火箭彈製作了非常粗糙的火箭筒仿製品。在二戰期間,許多M9A1曾提供給國民黨中國人,在1946-50年的中國內戰中,雙方都使用了它們。
著名革命家埃內斯托-“切”-格瓦拉在《游擊戰》(1961年)中指出:
火箭筒是游擊隊可以使用的重型武器,因為它便於攜帶和操作。自然,它將是一種從敵人手中奪來的武器。火箭筒非常適合對裝甲車進行射擊,甚至對裝滿部隊的非裝甲車進行射擊,也適合在短時間內攻佔人數不多的小型軍事基地;但需要指出的是,每個人攜帶的炮彈不能超過三枚,這也是要付出相當大的消耗才行。
當然在後來的叛亂中,蘇制RPG成為肩扛式火箭筒的首選。
大多數英聯邦部隊(英國、澳大利亞、加拿大)使用3.5英寸作為排級反坦克武器,直到60年代中期採用卡爾-古斯塔夫L14A1。他們將M20和M20A1分別稱為M20 Mk I和Mk II。其他使用3.5英寸M20系列的國家包括。阿根廷、奧地利、玻利維亞、巴西、緬甸、古巴、印度、日本、盧森堡、摩洛哥、國民黨中國(台灣)、巴基斯坦、菲律賓、葡萄牙、羅得西亞、南非、韓國、瑞典、泰國、突尼斯、土耳其和西德。在拉丁美洲的一些小國也有使用。

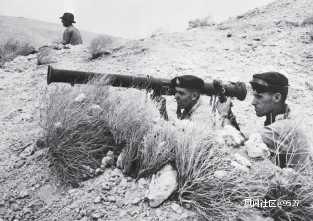

在1961年與伊拉克的對抗中,英國皇家海軍陸戰隊在科威特穆特拉山脊上的一個倉促建造的(堆積的岩石)防禦陣地上站崗。他們裝備的是M20 Mk I(美國M20)火箭筒。M20 Mk I和M20 Mk II(US M20A1)一直在英聯邦服役到70年代。
影響--bazooka的遺產

“有了這種武器,步兵第一次擁有了單槍匹馬與坦克作戰的手段”(Lt Gen Levin H.Campbell, Chief of Ordnance, 1943)。雖然任何武器都有它的缺陷和侷限性,但火箭筒在二戰中取得最後勝利的過程中起了重要作用。它在其主要作用--殺傷坦克方面比較成功。它至少提高了徒步移動士兵摧毀敵人裝甲的機會,而且肯定優於步兵的替代品。它也給了步兵一種武器,大大擴展了他的射程和殺傷力。火箭筒只是給步兵提供了一種方便攜帶的手段,可以直接向200碼內的各種目標發射高爆彈。它們通常被用來對付輕型裝甲車輛、軟皮車、防禦建築、野戰工事、山洞、乘員武器、空曠的部隊和狙擊手等。然而,火箭筒最重要的一個疏忽可能是沒有開發出一種針對攻擊掩體和防禦工事進行優化的高爆彈。這種炮彈用於殺傷人員也會比高爆破甲更有效。
美國戰鬥人員的想象力體現在火箭筒攻擊的目標類型很多,使用方法也很創新。正如我們所看到的,它們偶爾會被安裝在車輛、飛機和水面艦艇上,通常是多個支架。甚至找到了一種方法,從它們的運輸管--以一定角度埋在地下--發射2.36英寸火箭彈進行間接概率射擊。而3.5英寸火箭彈則被改裝為路邊地雷,用來攻擊坦克比較脆弱的側翼。
火箭筒的一個重要特點是,由於成本低,製造時間短,所以很容易獲得。1942年,陸軍步兵師分配到557具,裝甲師607具,空降師182具,1944年空降師分配到445具,戰爭結束時分配到567具。由於太平洋戰場的裝甲威脅非常有限,海軍陸戰隊發放的數量較少。1942年海軍陸戰隊師獲准配發132具火箭筒。1943年,當火箭筒數量增多時,這一數量有所增長,但後來在1944年和1945年分別減少到172具和153具。在太平洋戰場上,完成火箭筒的主要作用--擊潰碉堡和山洞--仍有足夠的數量。
毫無疑問,火箭筒被德國人認為是一種威脅。火箭筒的存在更加強了隨行步兵保護坦克免受近身攻擊的必要性。為了對抗火箭筒和類似武器的定型裝藥,德國人在許多坦克和突擊炮的側面加裝了薄薄的鋼板或鐵絲網,以保護車體側面和懸掛系統。坦克炮塔的側面和後部周圍有時也會安裝同樣的措施。從1943年3月開始,新生產的坦克和突擊炮上安裝了0.16-0.24英寸厚的鋼製裙板,1944年9月,PzKpfw IV坦克上採用了較輕的Drahtgeflecht Schürzen(鋼絲網狀裙板)。據報道,安裝金屬板只是為了幫助保護坦克免受蘇軍反坦克步槍的攻擊;它們似乎導致14.5毫米子彈破碎或偏轉,無法穿透主裝甲。然而,它們實際上是為了防止空心裝藥彈。鋼絲網裙邊不能防止反坦克步槍的子彈。

20世紀60年代初,一支侵略者反坦克小組準備用M20A1B1火箭筒攻擊一支美軍部隊。在後膛上方可以看到連接盒和佈防杆。從1953年到1976年,穿着林綠色軍裝的 “侵略者 “是訓練演習中使用的 “機動敵人”,後來被 “對抗部隊”(OPFOR)概念所取代。
對戰後武器的影響
bazooka 展示了便攜式肩射火箭筒作為反坦克武器的實用性。除了導致德國Panzerschreck的發展,火箭筒還影響了戰後類似的武器。其中包括比利時的83毫米和100毫米RL-83和RL-100 “裝甲殺手”、西班牙的89毫米(發射美國3.5英寸)Mod65 bazuca、法國的LARC 89毫米F1 Lance-Roquette Anti-Char(反坦克火箭筒)。這些武器並不比M20系列火箭筒好多少,但在70年代先進的線導反裝甲導彈出現之前,主要是臨時武器。
1951年,中國對M20進行了逆向仿製,生產出87毫米51式火箭炮,從1952年開始在朝鮮服役,並在越南有限度地使用。它通常被稱為90毫米,將口徑四捨五入,有人稱它可以發射美國的火箭彈,但中國的火箭彈不能在美國的發射器中發射。事實並非如此--它們是可以互換的,儘管出於安全考慮,建議不要使用中國火箭彈。20世紀50年代,巴西將M20A1B1改進為89毫米Hydroar bazuca,由聖保羅的Hydroar SA Industria Metalurgica公司進行改裝。美國設計的磁力手把被一個使用兩節 “AA “電池(BA-3058)的固態發射電路取代。
bazooka的另一個分支是20世紀60年代出現的肩射式單發一次性火箭筒,第一種是美國的M72 LAW。它在世界範圍內至少催生了十幾種類似武器。蘇聯的RPG-2和RPG-7反坦克投射器就受到了bazooka的深深影響。

德軍士兵卸下成箱的 “Panzerfaust “60反坦克投射器。Panzerfaust是一種肩扛式單發無後坐力投射器,發射空心裝藥彈頭。它不是bazooka式的火箭發射器。
3.5英寸 BAZOOKA的替代品
3.5英寸bazooka在美軍中被三種截然不同的武器所取代。作為陸軍的排級反坦克武器,它被90毫米(3.54英寸)M67(T219E4)無後坐力炮以一換一的方式取代--每排兩具。90毫米無後坐力炮取代3.5英寸火箭筒的研製工作從40年代末就開始了,一直持續到50年代的T149和T184。M67是由美國堪薩斯城的中西部研究所研製的,1959年被採用。
60年代初投入戰場,“九零 “的改進與bazooka相比實在有限,被認為太重。炮口和後方衝擊波對乘員來説是不舒服的。M67是一種後膛裝填的肩射武器,重37.5磅,是火箭筒的三倍;其53英寸的長度--比火箭筒短7英寸--並不能抵消其較重的重量。它復活了M20的單腳架和雙腳架,使重型武器更容易從卧姿射擊。M67的M371E1 HEAT彈比3.5英寸的火箭彈長5英寸,重約三分之一磅。它的有效射程為440碼,並不比3.5英寸好多少,但在理想條件下,它的裝甲穿透力為14英寸(鋼筋混凝土為2英尺6英寸)。它還提供了XM590E1殺傷彈,其中包含2400枚飛鏢狀的飛彈。它具有類似霰彈槍的效果,噴射飛彈的距離可達330碼。這種子彈在越南被證明是有用的,但M67和它的彈藥被證明對於崎嶇的地形和殘酷的氣候來説實在是太重了。大多數部隊每排只分配到一具,而且很少在戰場上攜帶。有的連隊攜帶一具,有的連隊有時會在需要時用直升機運到部隊,或者用於火力基地防禦。在越南,很多步兵從來沒有見過90毫米的武器。即使是作為碉堡爆破者,也很少需要這種重武器。

3.5英寸 M20A1B1作為總部和後勤單位的自衞武器,被1963年採用的66mm M72 LAW取代。它在越南被廣泛用於對付碉堡、建築物和狙擊手。它對北越軍的PT-76和T-54坦克有效,但需要多次命中。
M67在70年代中期正式被淘汰,改用線導 “龍 “式反坦克導彈,但直到90年代初,第一、第二遊騎兵營和柏林旅仍在使用,用於近距離和城市作戰。駐阿拉斯加的第6步兵師(輕型)也一直使用到20世紀90年代,因為 “龍 “在極寒條件下遇到了困難。2011年,從儲備庫存中向第101空降師發放了一些M67,用於攻擊阿富汗境內的加固院落。

太重的90毫米M67無後坐力炮在20世紀60年代初取代了3.5英寸的M20A1B1,成為陸軍步槍排的反坦克武器,並一直使用到20世紀70年代,後來被龍式M47線導反裝甲導彈取代。M67一直到1990年代還在發揮着特殊作用,最近一些M67被用於阿富汗。

1983年美國海軍陸戰隊開始用83毫米Mk 153 Mod 0/1肩射多用途突擊武器(SMAW)取代3.5英寸作為掩體突擊和輔助反裝甲武器。可拆卸的後管可作為83毫米火箭彈的運輸容器。該武器(右側)裝有9毫米Mk 8 Mod 0型測距槍,以提高第一輪命中概率。
雖然步槍排用M67取代了3.5英寸的火箭筒,但所有其他作戰和支援部隊都保留了3.5英寸的武器進行反坦克防禦。這些部隊缺乏專門的火箭筒射手,而且大多數部隊幾乎沒有進行過發射器的訓練。例如,野戰炮營根據部隊的情況有20-30個;工兵營65個,信號營26個。1963年,這些自衞火箭筒和反坦克槍榴彈開始被5.2磅的M72 LAW所取代。這是一種66毫米(2.6英寸)單發、肩射、一次性火箭發射器。當可摺疊的發射裝置伸出來發射時,它的長度為34.6英寸,閉合時為24.8英寸。羅氏火箭炮本質上是對原來2.36英寸火箭筒的一種回溯,尤其是它的設計是為了投送M31步槍榴彈的重型高爆破甲彈頭,這與M10槍榴彈的老毛病--彈丸太重,無法從步槍上發射不一樣。其射程為220碼。此後,改進型的榴彈投入使用。
海軍陸戰隊在越戰後逐步淘汰了3.5英寸火箭筒,保留了一些儲存,但在1975年裝備了 “龍 “M47線導反坦克導彈。一枚完整的 “龍 “式反坦克導彈配以140mm(5.5in)導彈,重37.5磅,射程1100碼。陸軍同時開始用 “龍 “取代90毫米M67。
越戰後,海軍陸戰隊突擊部一直使用M72A1/A2 LAW和四管M202A1閃電式燃燒火箭發射器,直到1984年,83毫米(3.26英寸)Mk 153 Mod 0/1肩射多用途突擊武器(SMAW--讀作 “small”)問世。該火箭筒裝上火箭彈後長54英寸。火箭彈用特殊的筒管發放,既是運輸容器,又是後發射管。它配備了高爆兩用彈和高爆反裝甲彈,射程550碼。海軍陸戰隊步槍連的突擊組擁有6門SMAW。陸軍在 “沙漠風暴 “期間借用了150支SMAW。
瑞典設計的卡爾-古斯塔夫84毫米M2無後坐力炮,在英國術語中稱為 “L14A1步兵反坦克炮”,於1965年進入英聯邦服役。它取代了3.5英寸的M20 Mk II,後者一直在英國庫存中保留到70年代初。卡爾-古斯塔夫取代了許多其他國家的火箭筒式武器。
結論

當被問及對二戰勝利幫助最大的四樣東西時,德懷特-D-艾森豪威爾將軍説:“火箭筒、吉普車、原子彈和C-47信天翁。” 火箭筒走在了時代的前列,它採用了改進型火箭發動機和空心裝藥彈頭的新技術。它出現在需要應對裝甲威脅的時候,成本低,可以迅速生產,訓練和操作簡單,可用於多種角色,並且足夠可靠。由於戰時和戰後的技術進步--無後坐力炮和後來的線導導彈,它的壽命將受到限制。1942年推出的火箭筒在70年代初就被淘汰了,因為它發揮了很好的作用。
許多士兵因在戰鬥中射擊火箭筒而獲得英勇獎。其中有15名士兵和一名海軍陸戰隊員在第二次世界大戰中被授予榮譽勳章,還有一名海軍陸戰隊員在朝鮮戰爭中被授予榮譽勳章。沒有記錄顯示有多少坦克和其他裝甲車輛被步兵用火箭筒打掉。個別部隊甚至沒有試圖記錄這種殺傷。也許只有幾百人,但它所提供的廣泛的其他職責,以及它的多功能性,證明了火箭筒的價值。
