整理:Olcean出的隔膜泵衝牙器拆機分析_風聞
京雀-(装?)抑郁家里蹲2020-11-12 20:08
(刪除有關其他衝牙器重力球設計,以及水壓不足23psi時可能不適合牙周袋沖洗的描述試試。系統説我在發廣告~~)
————

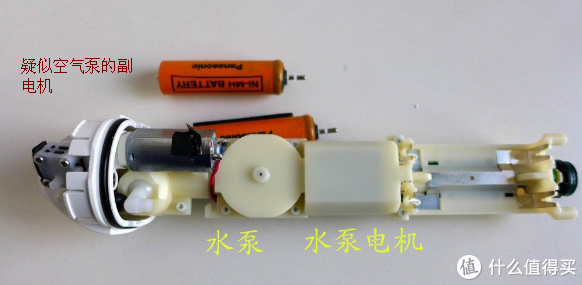

雙泵衝牙器以前介紹過飛利浦的蠕動泵+活塞泵,後來看拆機貼知道松下EW-1211可能也混合了一個離心副泵用來打入空氣:

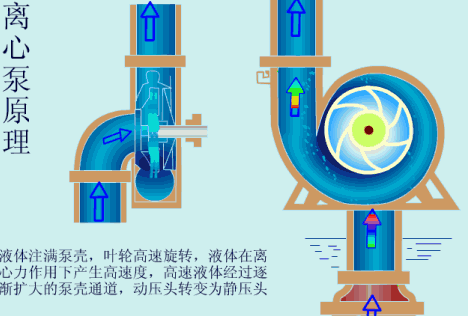

離心泵原理動態圖隨便搜了一個液體用的,和氣體用的不知道是否有差別?僅供參考:

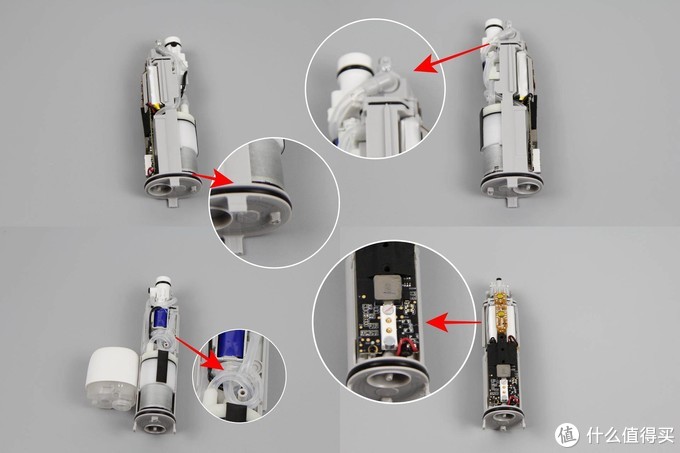

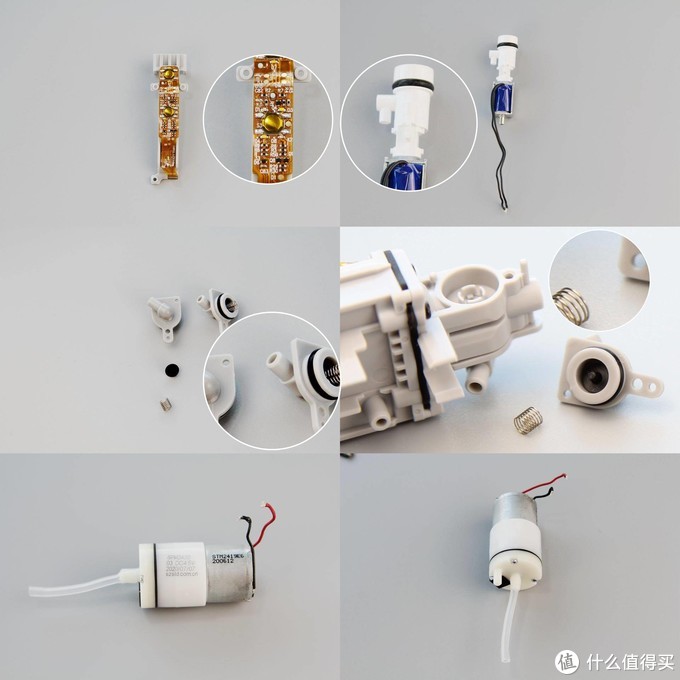

最近SMZDM上有人把小米生態鏈企業Oclean新出的W1氣液混合型衝牙器給拆了:

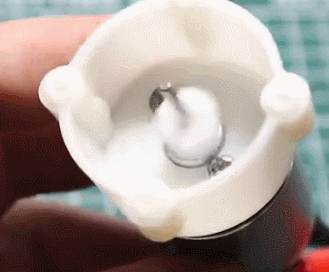

右上角那個深藍色的一看就知道是電磁鐵,可能是用它驅動一個迷你活塞泵來打氣進去?也可能是個電磁閥,總之估計是用來混入空氣併產生脈衝水流效果的。下面那個白殼的泵,我昨晚搜了一圈發現是隔膜泵,有人發過類似形狀的隔膜泵的拆泵視頻,原來中間也是旋轉電機和偏心輪,輪上有個傾斜的軸,轉起來以後會向周圍做X形攪拌式的推擠動作:

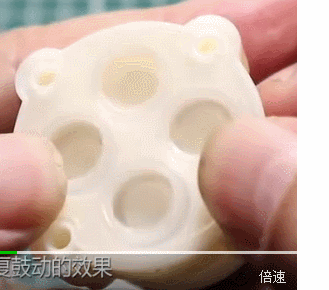

然後在上面覆蓋一層有4個類似吸盤的氣鼓的隔膜,它們被推擠後能產生往復抽吸的循環動作:

再蓋上一層有4個進水和1個出水單向閥的閥膜:

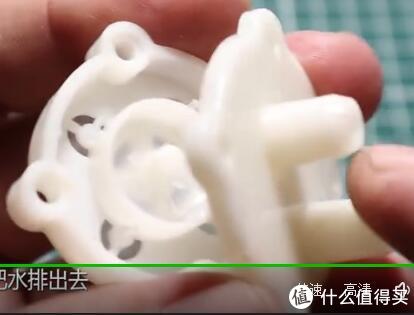

中間那4個孔是指向出水單向閥的,外面就是出水孔;而外側的4個進水單向閥則對應進水孔,估計內外側之間也有密封硅膠圈做隔離:

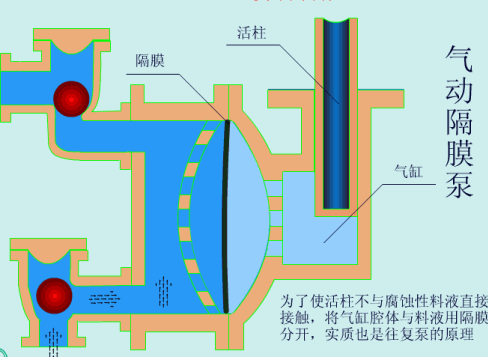

這種微型隔膜泵聽説是從1732年英國人戈塞特(Gosset)和德維爾(Deville)發明的大型隔膜泵改進而來的:

目的是為了輸送有腐蝕性的液體時活動部件不受損害,增強密封性。微型隔膜泵有的網站上説理論壽命至少是240到720小時(隨液體腐蝕性和温度的降低而提高),那麼在衝牙器上用,假設每天3次9分鐘,且還用了漱口水,理論壽命也有4.38到13.15年了,感覺挺不錯。
當然了,理論是理論,飛利浦的蠕動泵理論上也是軟管破裂前不會漏水的,但是20個月後復位彈簧生鏽的帖子數碼之家論壇也有人發過。個人猜測主機老放在廁所裏,水蒸汽滲透還是會導致內部進水發黴的。所以Oclean W1是否真的能用13.15年尚不清楚……我也只是好奇和觀望……誰要買了儘量拿出廁所放在外面吧。
————

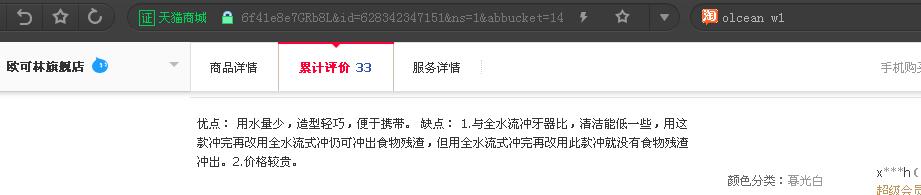

可惜估計開模成本較高,雙11時拼多多那邊用了-5券,滿160-8紅包估計最便宜估計也要470。天貓有人説用了這個再用全水流衝牙器還是能衝出食物殘渣,反之則不會……

太節約水了可能衝力不足(不知道飛利浦的氣液混合式是否也有這問題?),感覺最好是學美國Jetpik,送給用户一根3*5毫米的硅膠延長管,直接從外部廣口瓶取水,自然就有很多水,然後在手機app裏把它的衝壓力度調高(它能用藍牙連接手機的),估計就不太影響便攜性還有較高衝擊力了。
————
本文原始版本先發在SMZDM了(包含一個38元義烏出的衝牙器的拆機,螺絲,電池盒彈簧生鏽所以只能破壞性硬拆,有空的同學可以去用那邊的簽到積分打賞我):https://post.smzdm.com/p/a83gpmrq/
