中科院研究員闢謠：5nm光刻技術存在誤讀，國產水平在180nm_風聞

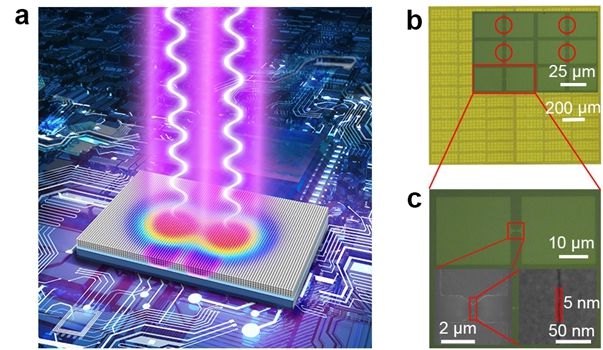

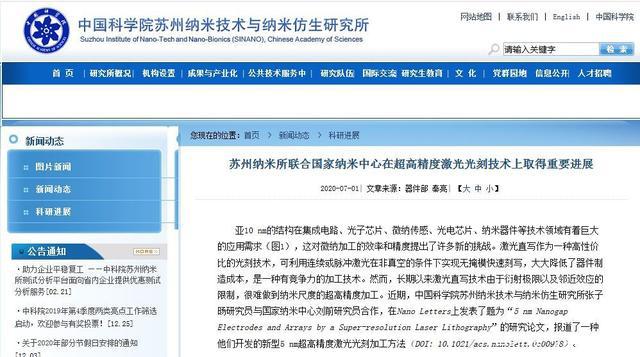

今年 7月份，中科院發表的一則《超分辨率激光光刻技術製備5納米間隙電極和陣列》的研究論文引起了廣泛的關注。當時，華為正被美國打壓，中國芯片產業成為了國人的心頭憂慮。

　　

　　因此，中科院此新聞一出，遭部分媒體誇張、誤解之後，立刻引起了一片沸騰。有媒體將其解讀為“中國不用EUV光刻機，便能製造出5nm芯片”，但事實並非如此。

　　近日，該論文的通訊作者劉前在接受《財經》記者採訪時，作出瞭解答。

　　

　　劉前表示，論文介紹的新型5nm超高精度激光光刻加工方法，主要用在光掩膜製作上，並非是極紫外光光刻技術，部分媒體混淆了兩者的概念。

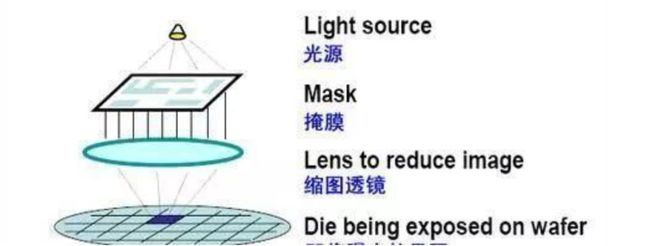

　　在光刻過程中，光源通過激光將電路設計圖寫在光掩膜版上，然後照射在硅片的表面，之後便會進行刻蝕工藝。

　　可見，光掩膜是集成電路光刻機制造中，不可或缺的重要部分，其對集成電路線寬也起到了一定限制作用。人們常提到的12nm、5nm等，便是集成電路線寬。

　　長時間來，中國只能製造中低端光掩膜，並且還要依賴海外技術、材料等。

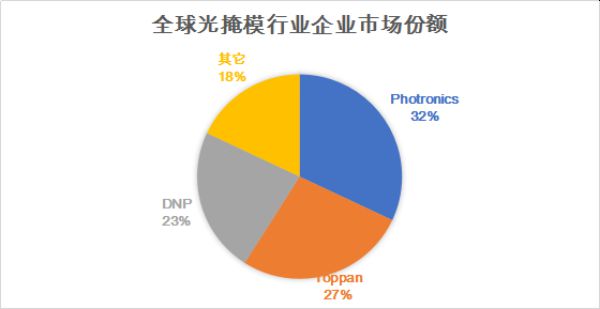

　　而高端光掩膜版更是成為我國“卡脖子”技術之一。全球高端光掩膜市場主要被美國Photronics、日本印刷株式會社、日本Toppan三者所壟斷，餘下的市場份額很少。

　　

　　因此，中科院所攻克的這項新技術，雖然沒有部分媒體表述的那樣誇張，但對我國高端光掩膜市場的突破，依然具有重要意義。該技術具有完全自主知識產權，並且有成本更低的優點。

　　但是，該技術仍處在實驗室階段，想要實現商用並非是一件容易事。

　　而且，我國光刻機技術也有十分漫長的路要走。據AI財經社消息，有半導體產業資深人士表示：目前我國可以實現180nm製程，但仍在試用階段，還需要攻克。

　　為何中國光刻及技術發展如此緩慢，有半導體業界人士表示：是產業環境的問題。此前，國產設備不被看好，客户不願意配合使用與測試。這阻礙了我國光刻機產業的發展。

　　

　　但是，華為被美國製裁事件發生後，許多相關廠商改變了看法，意識到將關鍵技術、設備等掌握在自己手中的重要性，中國集成電路產業的發展速度有明顯加快。

　　不過，在中國落後頗多的情況下，想要實現突破並非是一件易事。但即便如此，國產芯片仍要抱有信心，不斷追趕。
