電視停台時出現的彩色圖案為啥現在沒有了？

大家應該都有過類似的體驗，當我們最喜歡或者常看的電視台停播了之後，我們想要再轉到這個台，就會出現一個彩色圖案。那麼它是什麼？為什麼會在電視台停播之後出現呢？其實，這個彩色圖案的通俗名稱為測試圖，全稱是電視信號測試圖（Test Card） ，其中包含了由粗到細的線，還有一些顏色的反轉。

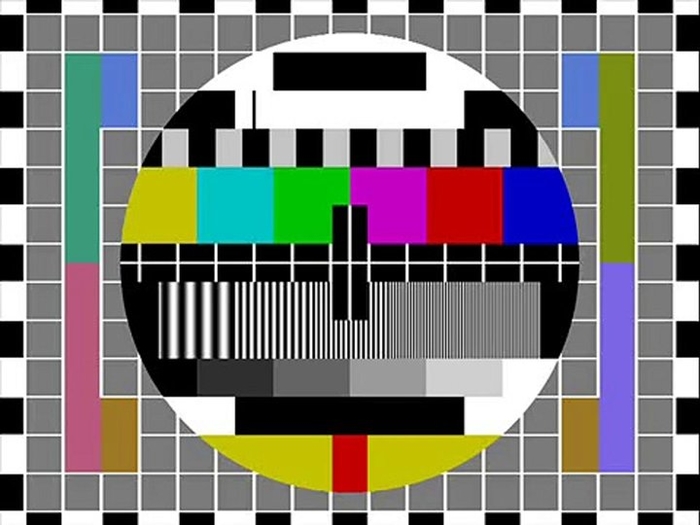

我們國家央視和地方電視台使用的電視卡基本上都是以飛利浦電視實驗室首席工程師Erik Helmer Nielsen設計的電視機測試卡 PM5544 為原型。

通過顏色和線條表示電視顯像管的各種參數指標，可以告訴觀眾或維修人員檢驗電視機的畫面顯示的色差、亮度和水平等是否準確，觀眾可以自己在家根據測試圖細緻地調整接收機面板上的旋鈕，以便收到層次分明、色彩純正的電視圖象。

電視信號測試圖的種類有兩種分類。按類型，它分為可分透射式電視測試圖、反射式電視測試圖；以顏色為標準則可分為黑白測試圖、彩色測試圖兩種。

在中國，測試卡主要分有8種：PM5544、電子大圓、EBU、SMPTE、GB2097、PM5449、單像管、PM5644。下面重點介紹一下PM5544和電子大圓這兩種電視信號測試圖上，每個板塊具體代表的含義。

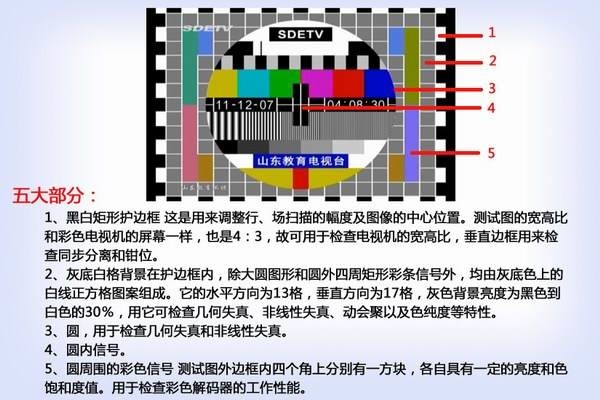

PM5544中的黑白矩形護邊框是用來調整行、場掃描的幅度及圖象的中心位置。測試圖的寬高比和彩色電視機的屏幕一樣，也是4：3，故可用於檢查電視機的寬高比，垂直邊框用來檢查同步分離和鉗位。

在護邊框內的灰底白格背景，除大圓圖形和圓外四周矩形彩條信號外，均由灰底色上的白線正方格圖案組成。它的水平方向為17格，垂直方向為13格，灰色背景亮到白色的30%，用它可檢查幾何失真、非線性失真、動會聚以及色純度等特性。

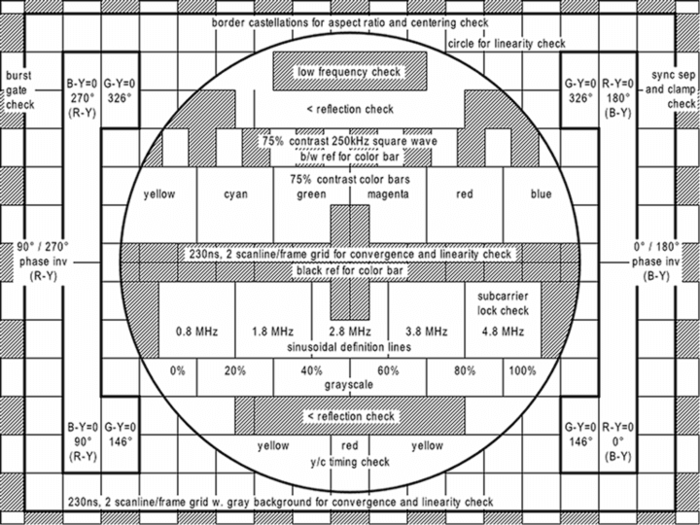

而圓內信號，彩色電視測試圖的中央大圓內有9種測試和標誌信號，從上到下依次排列為電視台台標（播送的電視台的名稱）、黑白方波（用於檢查電視機亮度通道的瞬態響應）、在黑白方波的下方有6條顏色條（用於調整色調和色飽和度，也可檢查電視機的自動消色電路是否正常）和位於大圓內標準時間的下方的清晰度線（可用於觀察和調整電視機的清晰度、色飽和度部分的帶寬）等。

而電子大圓的下面也有細類：普通款、運動款、增強款和目不暇接款。其中，普通款又名Snell&Wilcox測試卡，來自英國Snell&Wilcox公司。它的圓外信號（包括彩色信號和灰度等級）可以讓我們檢查調整線性和白色平衡。

而其清晰度線，左邊有MHZ3.58/4.28和TVL100-300；右邊有MHZ4.43和5.13；中下部中間色塊(藍、黃、綠、紫)的頻率分別為1.0MHz、0.5MHz、1.5MHz，可以讓我們對角度清晰和亮/色延時的測量。

它的紫階等級和紅場，是用來調整色調和色飽和度，也可檢查電視機的自動消色電路是否正常。另外，它的右中部有三個圖形，包括黑底上白線，白底上黑線和深灰底20%上白線。這三個圖形用於振鈴和反射的測量。

下面再來説説運動款，基本數據與第二種相同，只是電子大圓是運動的和左中部的三個圖形變成了滿屏，並且該測試卡有背景音樂。國內而言，北京電視台（放音樂時）、中國中央電視台（數字頻道）都曾經使用過。

而説到增強款，它的基本數據與第二種相同，只是圓內信號多了6階彩條與色彩同心圓、黑底橫斜白線、黑底加號白線和字體全部變成了黑體，而且一般情況下該測試卡無聲音。中國中央電視台、吉林省電視台、山東電視台、湖南電視台、中國中央電視台（3套、6套、10套、12套、14套、15套）都曾經使用過。

曾經，當一天進入深夜時分，上述的彩色圖案——測試卡就會自動填補屏幕的空白。而到了今天，電視已經實現24小時無間斷播放，也不需要檢測卡來填補空擋了。退出了電視屏幕的它，就像黑膠、卡帶一般，搖身一變成為了時尚界的熱門潮流“復古”元素。

活用了這一元素的有街頭品牌Extra Butter就和潮牌The North Face ，它就曾以上世紀 20 年代的低保真電視及和VHS美學的懷舊元素為靈感，將SMPTE測試卡圖案與聯名服裝系列結合，給我們一種獨特的感覺。

總的來説，在互聯網還未普及的年代，電視信號測試圖完成了為廣大用户或維修人員調整、測試、維修電視接收機專用電視圖形的功能。到了如今信息網絡時代，電視信號測試圖仍然以時尚元素的角色存在於我們生活當中。
