　　作者｜冷研作者團隊-寄生蟹子

　　字數：3034，閲讀時間：約15分鐘

　　編者按：對戰船來説，船體只是一個載具，真正有力量的部分是船上的武器。中國從春秋以來舟師發展綿延幾千年，從冷兵器到熱兵器，我們在這裏就大體梳理一下中國古代戰船上的主要武器。

　　正如《三國演義》中所説的，兩軍水戰，以弓箭為先。弓弩是早期戰爭中唯一可以仰仗的遠程武器，因此作為基礎性裝備。早期水戰是陸戰的一種延續，所以刀槍劍戟、盾牌鎧甲等常規兵器也都多有裝備，這些不再過多敍述。我們看一下大型的多人操作武器。

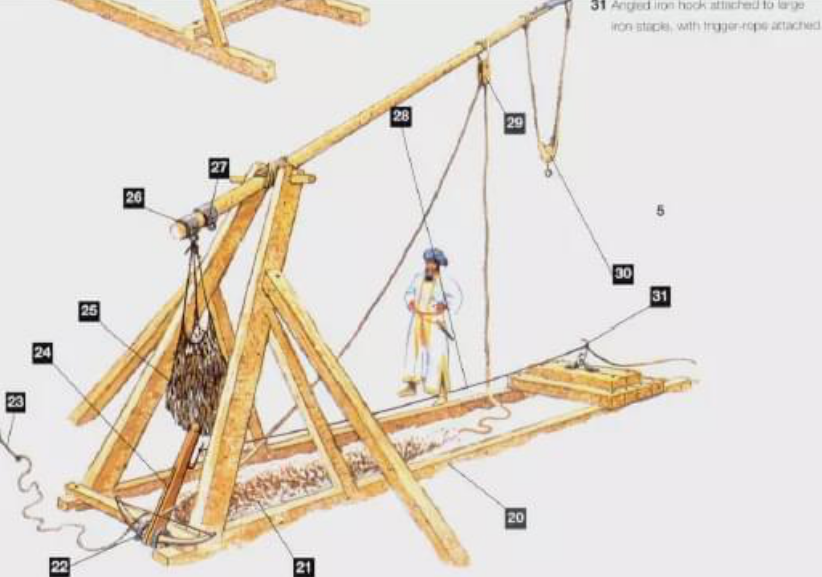

　　▲蒙古軍隊學到了阿拉伯的配重式拋石機大量運用於戰爭

　　首先是拋石機。據説中國使用拋石機的歷史可以追溯到春秋戰國時期。《范蠡兵法》雲：“飛石重十二斤，為機發，行三百步”。三國時代拋石機得到廣泛應用。唐宋時代中國傳統的人力牽引式拋石機發展到了巔峯，元代引進了配重式拋石機——回回炮。對於拋石機的情況，咱們冷研之前也有很多文章，想要詳細瞭解的朋友可以搜索閲讀。

　　▲宋代牀弩，其實按照史籍記載，這樣大小的牀弩是最小號的，大型牀弩要幾十甚至一百人操作，電視節目中複製的牀弩多半不成功，很有可能是做小了

　　再就是牀弩。牀弩作為大型遠程兵器，上船是沒有問題的，而且相比拋石機，其佔據的空間相對較小，更容易裝備到船上。不過相比西方的弩炮，中國牀弩似乎很少發射彈丸。

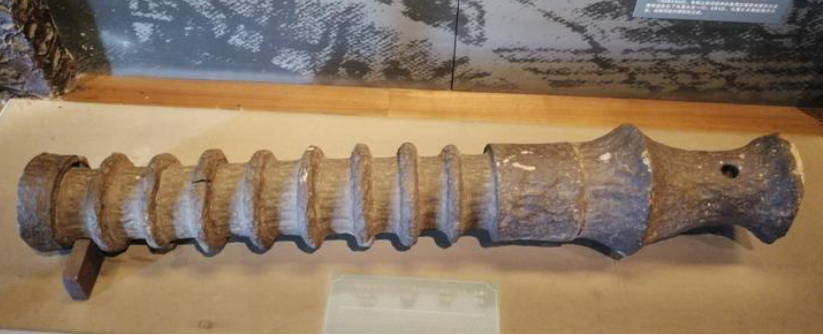

　　▲明代早期的將軍炮，其性能尚不能於後來的佛朗機、紅夷炮相比

　　到了明代，火器比較發達，從早期的碗口銃到後來的佛朗機、紅夷炮，大家都比較熟悉，而在冷熱重型兵器之間相對比較冷門的艦載重型武器是拍竿。

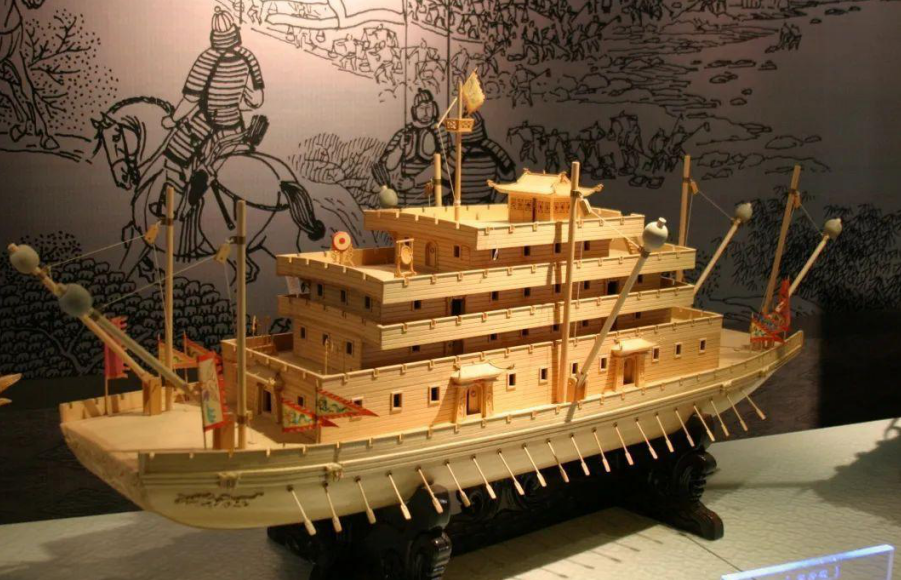

　　▲隋代五牙艦，注意船上的大型拍竿

　　拍竿從名字上看應該是用於拍擊敵艦的武器，這也可以從很多文獻中看到，例如李龜年《記楊麼本末》：“拍竿，其制如大桅，長十餘丈，上置巨石，下作轆護貫其顛，遇官軍船近則倒柏竿擊碎之”。不過由於中國軍事書記中圖畫的寫意風格，導致對於拍竿的性質和樣式還經歷過一段時間的爭論。

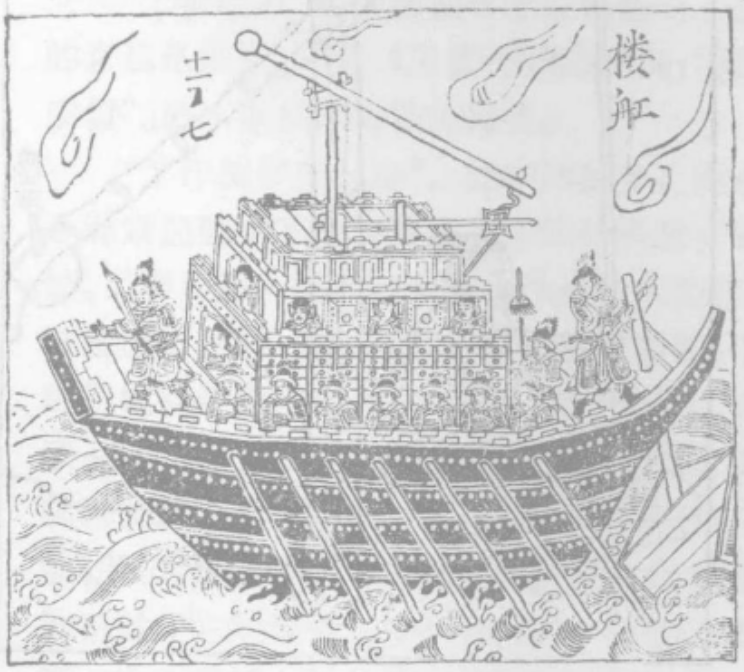

　　明代兵書《武經總要》中繪製了一幅樓船圖，樓頂端有一件大型武器。史籍記載為拍竿，但有學者認為從這幅圖來看拍竿其實就是拋石機。但是經過爭論，認為這個不是拋石機的觀點佔據上風。除了《武經總要》外，《晉書·周訪傳》 載，東晉初，晉將周訪與杜弢流民起義軍在荊湘水域作戰，“弢作桔槔打官軍船艦，訪作長岐帳以距之，桔槔不得為害”。桔槔是一種汲水用具，過去很常見。

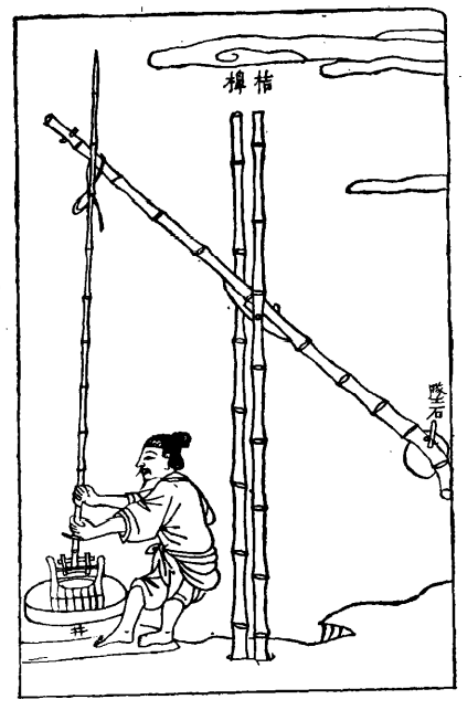

　　▲桔槔

　　那麼拍竿到底是什麼樣子呢。如果根據《武經總要》的這幅圖，那麼拍竿應該是T字形的。但是這樣的拍竿卻有很大的問題，例如拍竿的支點過高，巨石的落差有限，打擊力不大；當鬆開轆轤上的纜繩時，如打不到敵船，很可能打到 自己；搖轆轤的力矩過大，操作十分費力；拍竿尾端活動幅度過大，戰船難以容納等。但是由於過去曾經按照《武經總要》成功復原過許多武器，因此也不能説它的記載就完全錯誤了，但是就目前我們對於這張圖的認知，採用圖中T字形拍竿性能並不好。

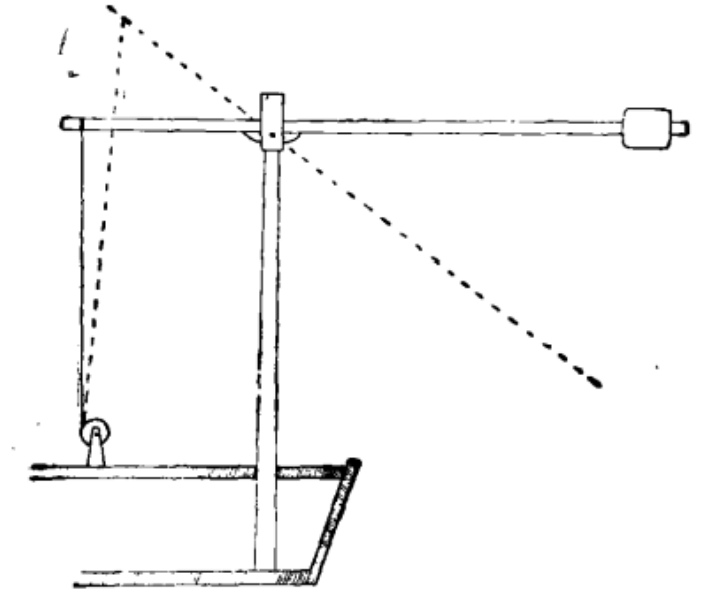

　　▲T字形拍竿

　　當然，也有不少專家不根據這幅圖，而根據多種文獻記載和我們現在的理解提出了另一種方案，也就是V字形拍竿方案。V字型復原方案與李龜年的記載很一致，尤其“制如大桅”、“下作轆轤貫其顛”、“倒柏竿擊碎之”諸語，在這個方案中可説得到近乎完美的體現。而且結構合理，操作較為省力，拍擊力度較大，合乎戰船空間要求，能夠據以復原巨型拍竿。

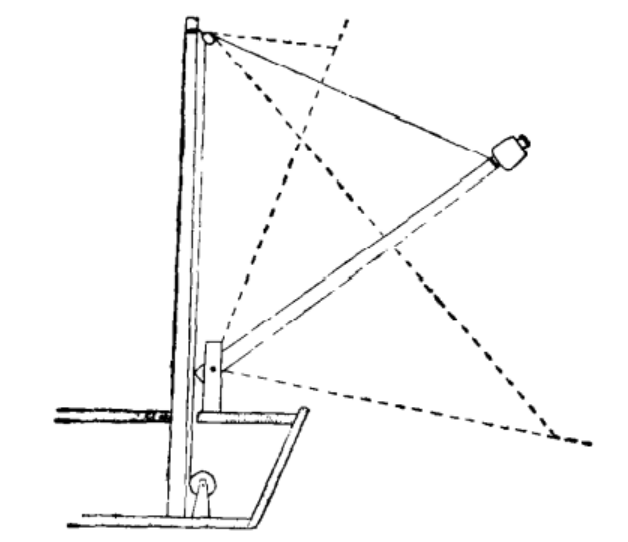

　　▲V字形拍竿

　　但這個方案與《武經總要》中的圖形不一致，且也不符合《晉書》中關於拍竿結構類似於桔槔的記載。我們的觀點是，晉代書記載的拍竿應該是臨時借用桔槔結構的應急產品，效果並不好，並且官軍採取一定的措施後，杜弢的拍竿就不好使了。也可見那個時期的拍竿威力不大，遠達不到後來記錄中“拍碎”的情況。很有可能隨着人們的使用，逐步採用了類似V字形的拍竿。而桔槔這個形象過於深入人心，而且因此畫工在繪圖時就畫上了這樣一個結構。

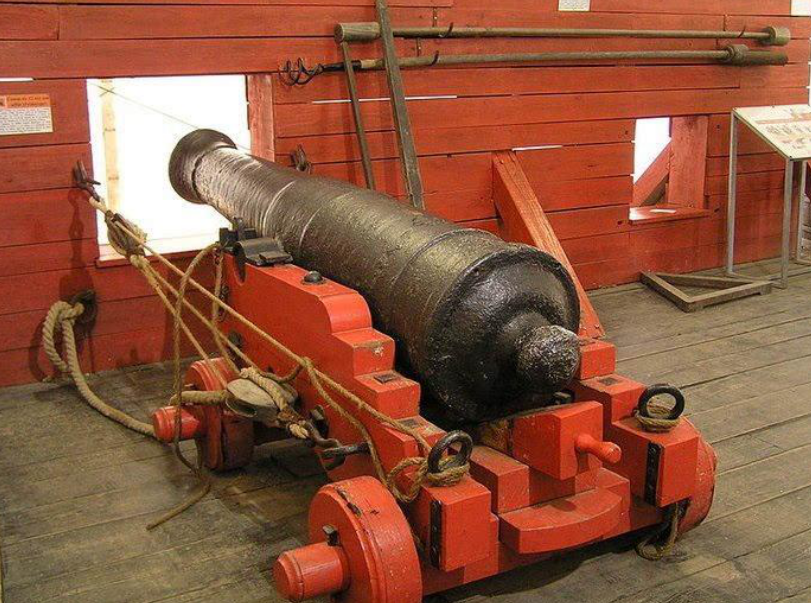

　　▲典型的英國海軍艦炮，其實炮架和牽引繩、止退繩等構成了一個完整的炮架體系，有效減小了後坐力帶來的影響

　　元代以來，隨着大型牀弩和配重式拋石機逐步運用的戰船上，殺傷距離很近的拍竿就逐步被淘汰了。隨後而來的是火器的興盛。船載火器由於受到西方影視作品的影響，我們往往想當然的認為中國船隻也裝備了類似於西方式的帶有4個輪子炮架的火炮。其實這是一種誤解。對於明清時代的火器，例如碗口銃、佛朗機和紅夷炮，大家耳熟能詳，不過他們的炮架是個什麼樣子恐怕很多朋友就不一定清楚了。

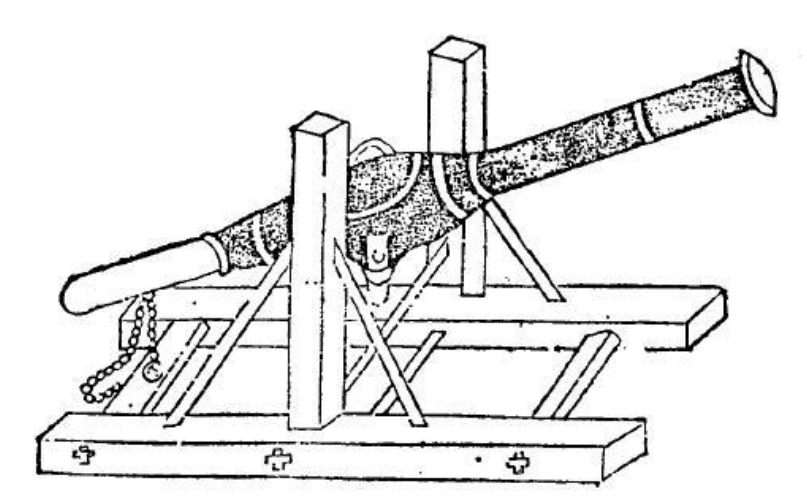

　　▲明代經典的佛朗機炮架

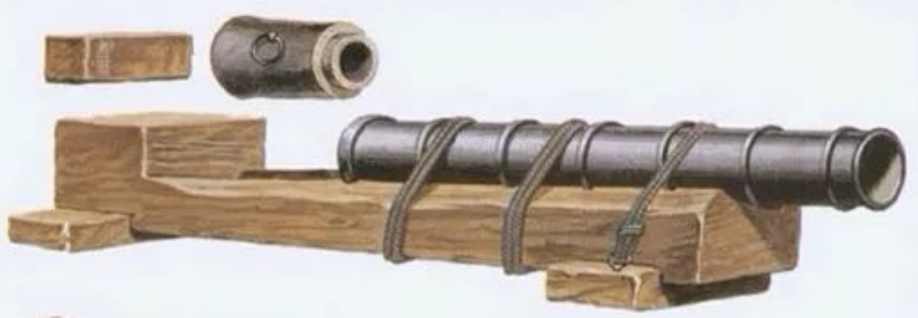

　　▲16世紀初沉沒的英國瑪麗羅斯號上就發現了帶有這樣炮架的艦載重型鍛鐵炮

　　其實史料記載的中國船隻採用西方式炮架的，還要到明末鄭芝龍時代。之前的火炮炮架其實真的是一個架子。我們熟知的西式海軍炮架是為了控制後坐力而設計的，早期採用佛朗機結構的重型火炮也不採用輪式炮架。後來大型長炮逐步上船，也就是明代提到的發熕炮，也不使用輪式炮架，而是用“筏”，例如戚繼光就記載過。而明代裝備的佛朗機炮和更小型的比如“虎蹲炮”等都是採用簡易炮架。有朋友會説，看到也有東方國家，比如朝鮮和日本的火炮（日本所説的鐵炮其實是火繩槍，國崩才是火炮），但是很少見，例如下面這幅反映朝鮮壬辰戰爭的畫作中朝鮮板屋船上的佛朗機就是明代式樣的炮架。當然這只是籠統一説，如果朋友們感興趣，以後可以專門發文討論炮架問題。

　　▲反映壬辰戰爭的日本畫作局部，可見朝軍採用的佛朗機炮架和明軍一樣

　　除了上述武器，中國船隻上對於燃燒性火器的配備也很多，例如早期在箭桿上纏上油布點然後射出的“火箭”，採用石油的“猛火油櫃”，火藥誕生後出現的各種拋擲用的燃燒性火器，比如火磚、噴筒等，以及採用火藥推進的“火箭”，例如明代的一窩蜂。特別需要説明的是，兵書中所記載的許多有意思的火器，比如“火龍出水”或者“水地龍王炮”之類，要麼是試驗性火器並未大規模採用，要麼根本不可行，否則古人也不傻，好用的東西還不大量裝備。最後説一種一直裝備的冷兵器就是標槍，可能朋友們比較意外，因為在標槍射程內，其威力大於弓箭，製造難度又很小，所以標槍一直是水師的一種主要消耗性裝備。

　　▲至於這個嘛，其實用性其實很小或者根本沒有

　　總體來説，中國古代戰船上的武器種類繁多，但是似乎還是以殺傷人員為主，輔以毀傷敵船，真正以擊沉敵艦為目的的武器數量並不算多。
