　　如果你有一台主板壞掉、屏幕完好的筆記本，去回收往往只能換回幾十塊錢。

　　有沒有想過把屏幕拆下來，改造成一台便攜顯示器呢？

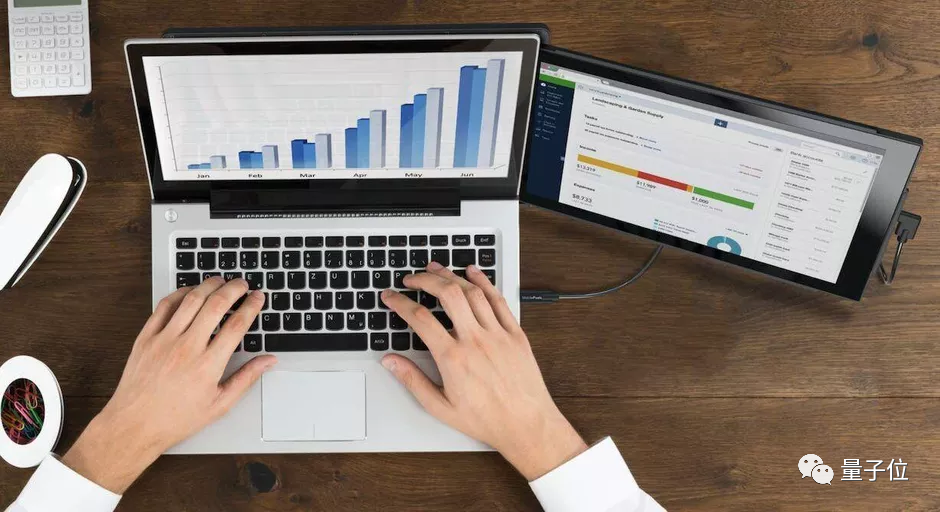

　　最低只要不到200元，就能擁有一個副屏，提高工作效率。

　　還可以連接機頂盒、遊戲機或樹莓派。或是使用無線投屏器，把手機畫面投放到大屏幕顯示。

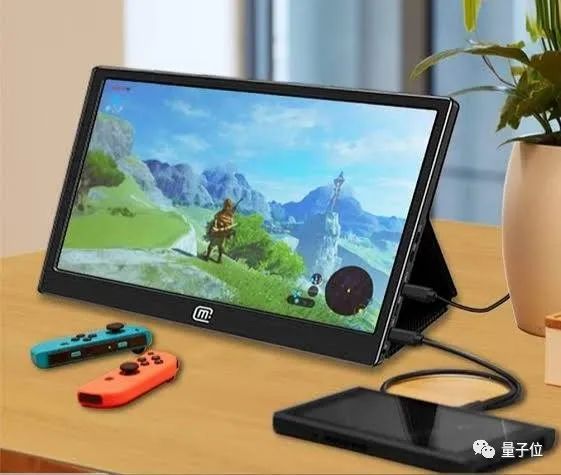

　　相比買一台成品便攜顯示器，花費至少600-800元，豈不“真香”？

　　製作方法也非常簡單，不需要很高的動手能力。

　　全套配件只需百元

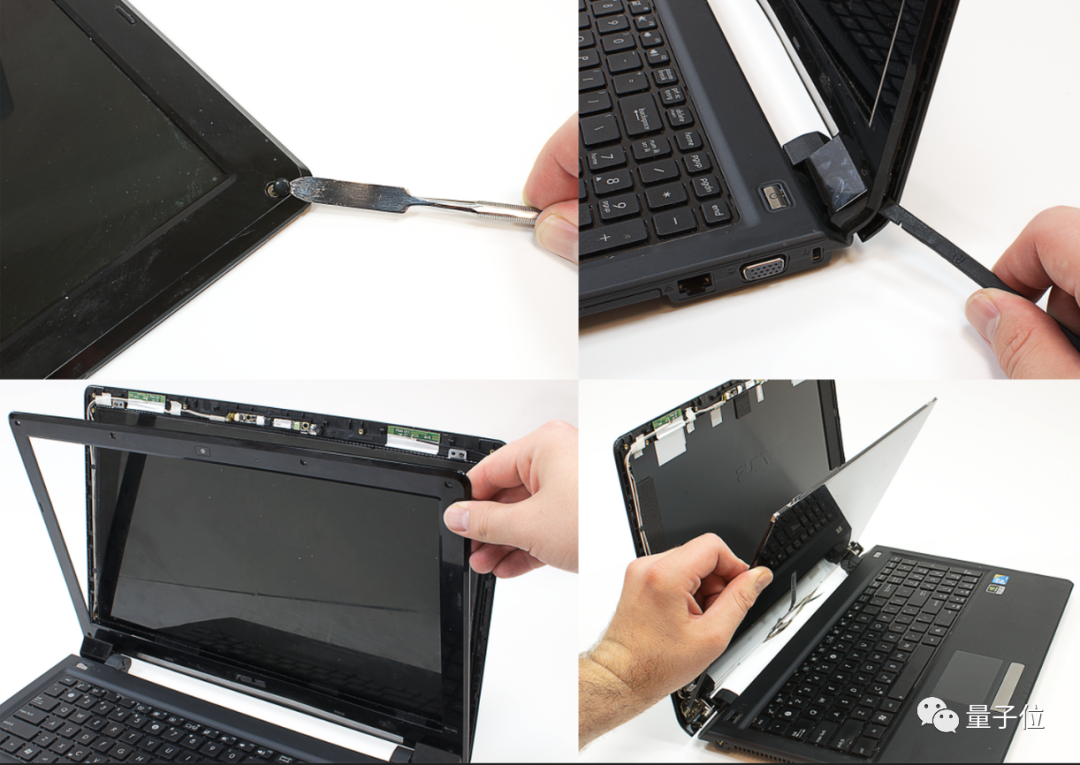

　　首先將筆記本屏幕拆下，只需要一套螺絲刀就行。

　　****△圖源：TechRepublic

　　由於各品牌筆記本的構造略有差異，具體拆解流程還需要自行搜索。

　　為了將視頻信號輸入屏幕，需要對應的驅動板，搜索“液晶屏驅動板”或“顯示器驅動板”即可。

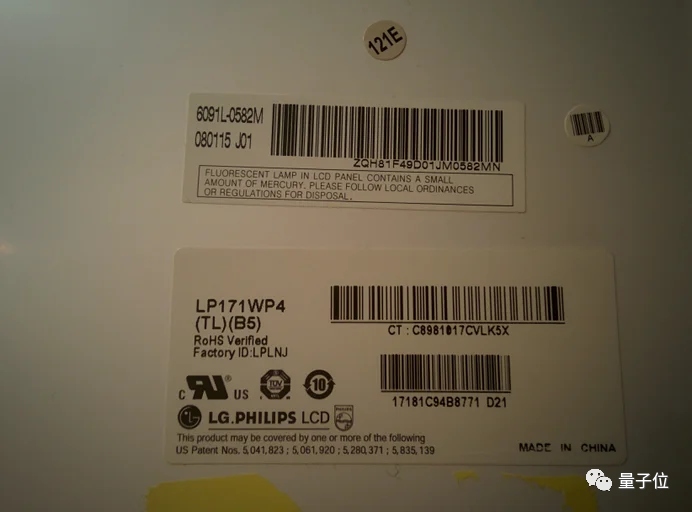

　　由於液晶屏型號種類繁多，最好將屏幕背面寫有型號的部分拍照發給商家。

　　由商家為你尋找匹配的驅動板並燒錄驅動程序。

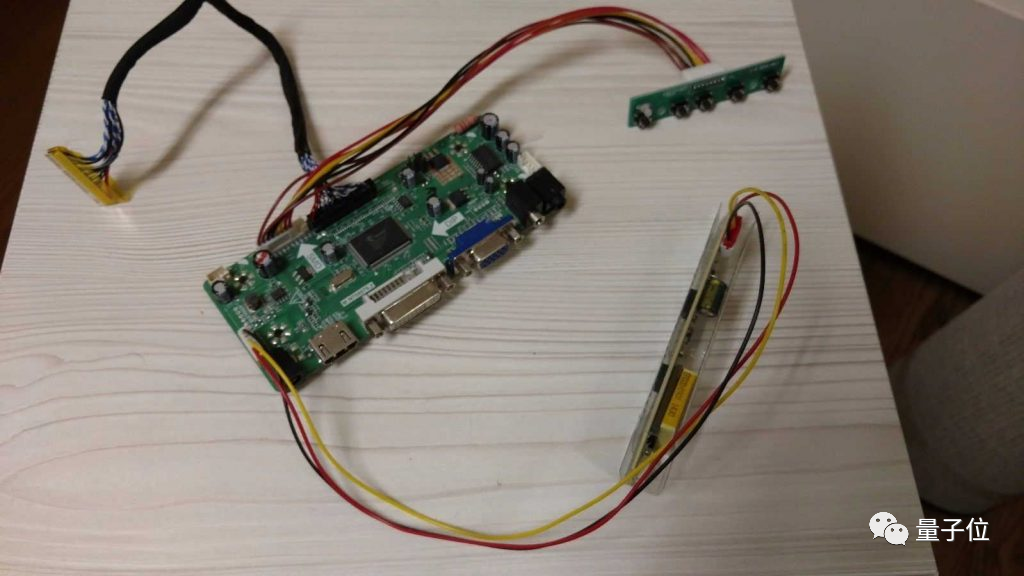

　　舊型號的筆記本屏幕一般使用LVDS接口，共需要一塊驅動板，一塊高壓板，一塊按鍵板、對應的連接線以及遙控器。

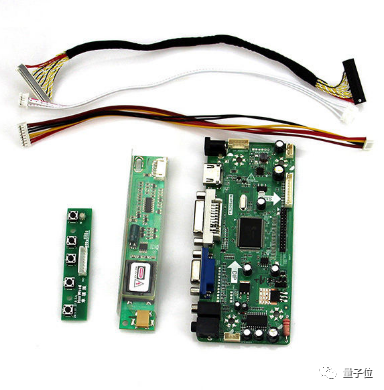

　　△ LVDS驅動板套裝

　　較新的筆記本屏幕使用eDP接口，不需要高壓板，使用的屏幕排線也與LVDS接口的不同。

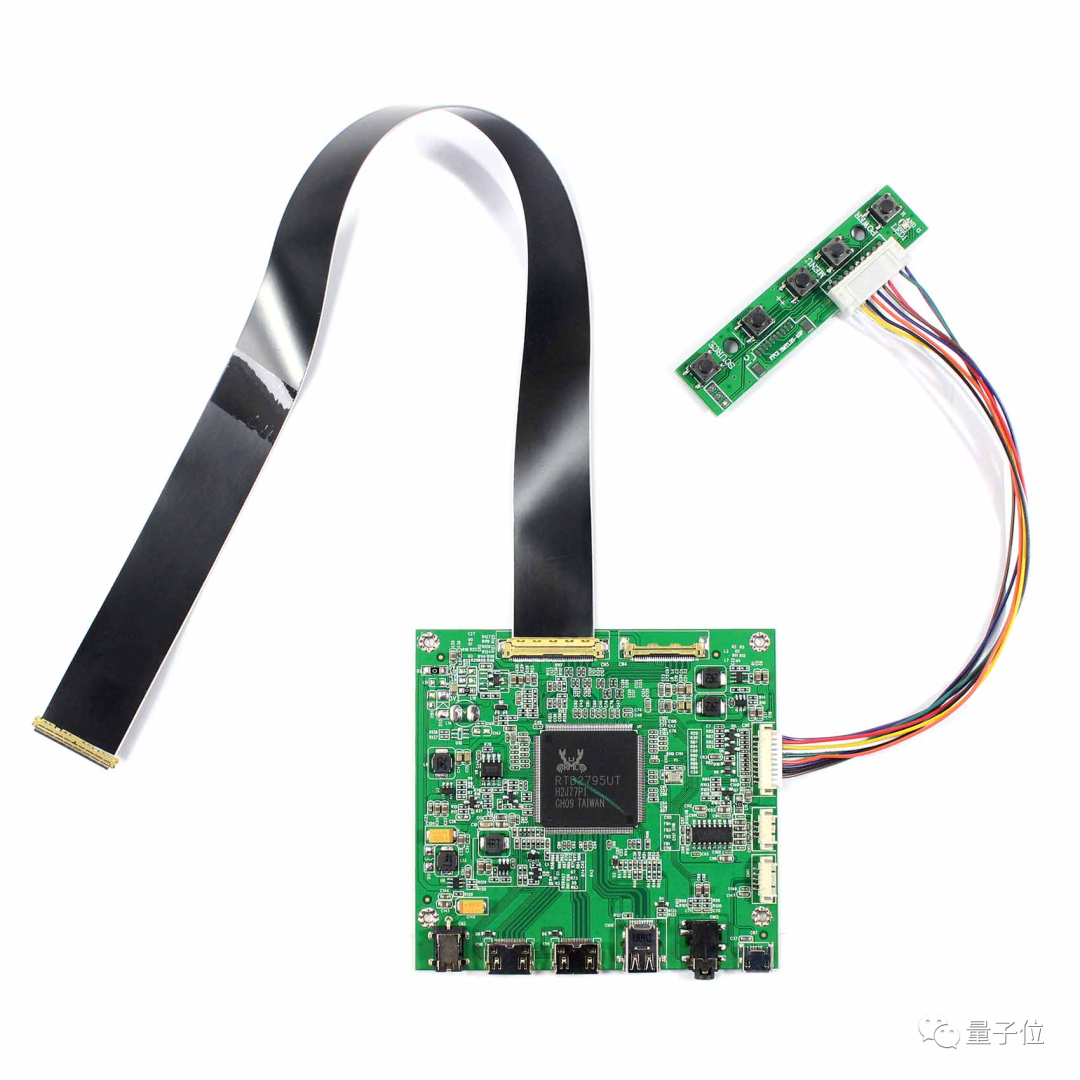

　　△ eDP驅動板套裝

　　便宜的驅動板價格為幾十元，還需要購買12V電源適配器。貴一些的驅動板可以支持USB Type-C供電。

　　如果需要播放聲音的話可以再買一對喇叭，或使用驅動板上的3.5mm耳機接口。

　　總共100元出頭就可以全部拿下。

　　安裝只需簡單插線

　　安裝只需要簡單的將線插入對應的接口就好。

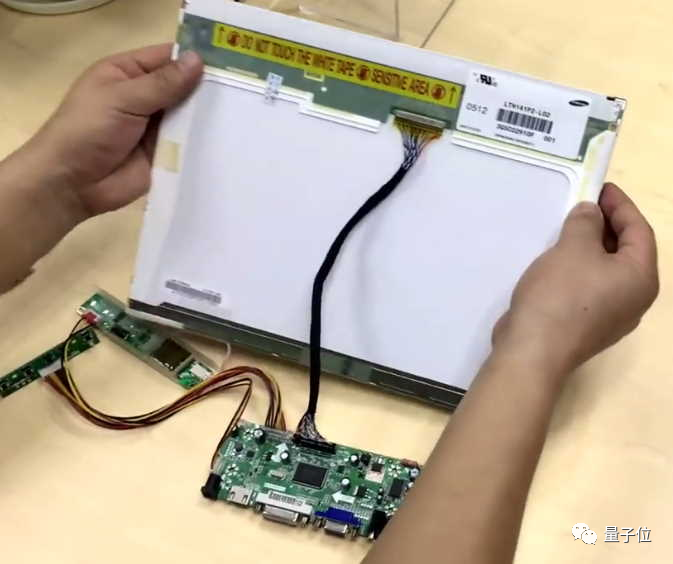

　　對於LVDS接口，推薦先將幾個小板件連接好，最後用LVDS排線與屏幕連接在一起。

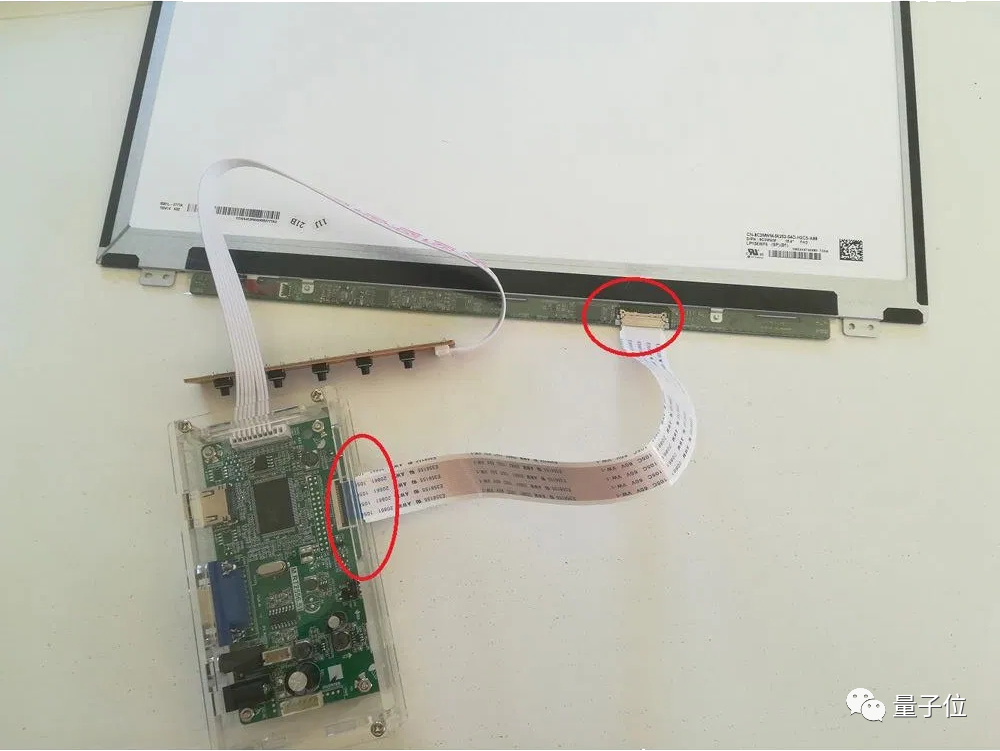

　　eDP接口就更簡單了，只需要將驅動板與按鍵板和屏幕連接即可。

　　接線時注意正反面，接好後可以用膠帶把接線處固定一下。

　　另外需要注意安裝過程中不要觸碰驅動板上的電路元件。

　　選一個喜歡的外殼

　　屏幕和驅動電路都有了，離便攜顯示器只差一個外殼。

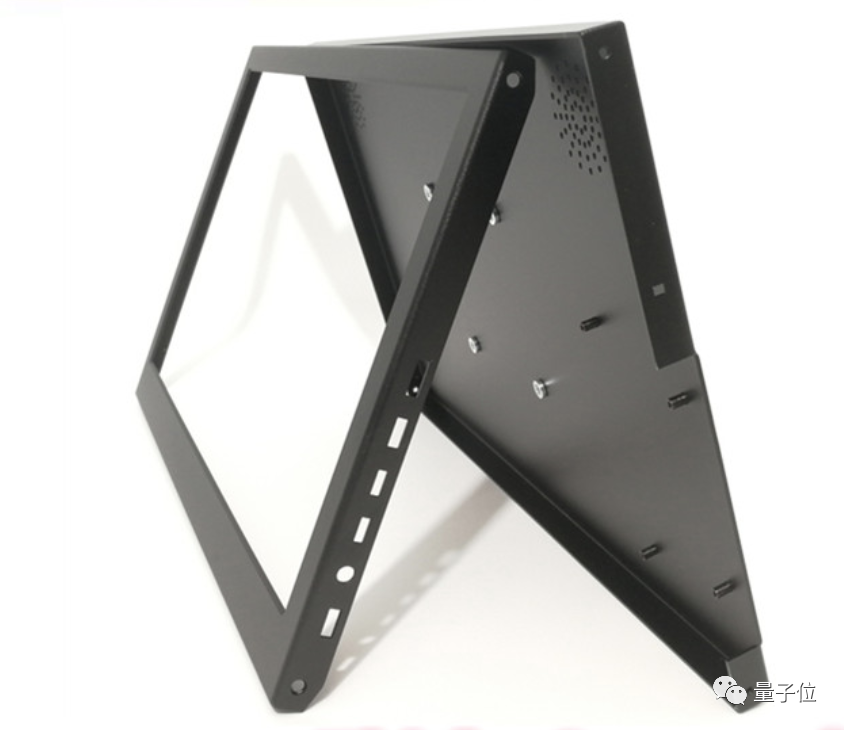

　　比較中規中矩的選擇就是搜索“便攜顯示器外殼”，根據尺寸不同價格在100-200元之間，或直接購買外殼+驅動板的DIY套裝。

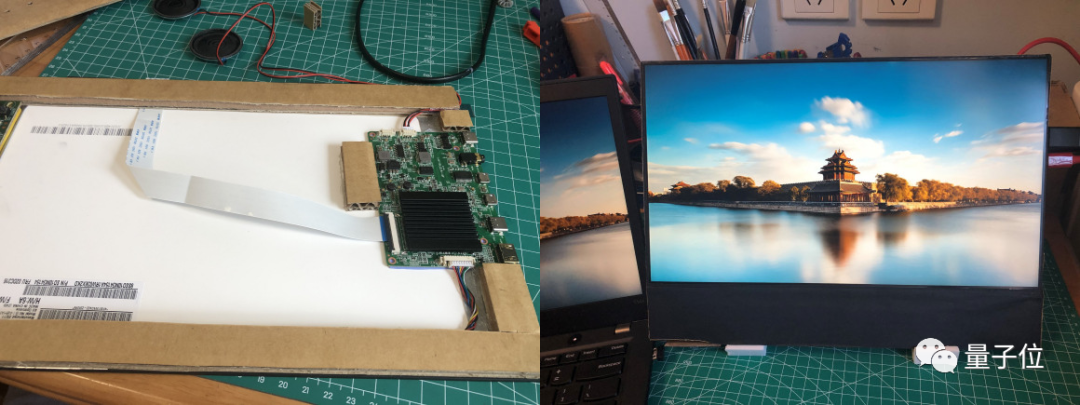

　　還有一種更省錢的辦法——用硬紙板。

　　△ 圖源：百度貼吧

　　不過既然都DIY了，外觀當然也要個性化。

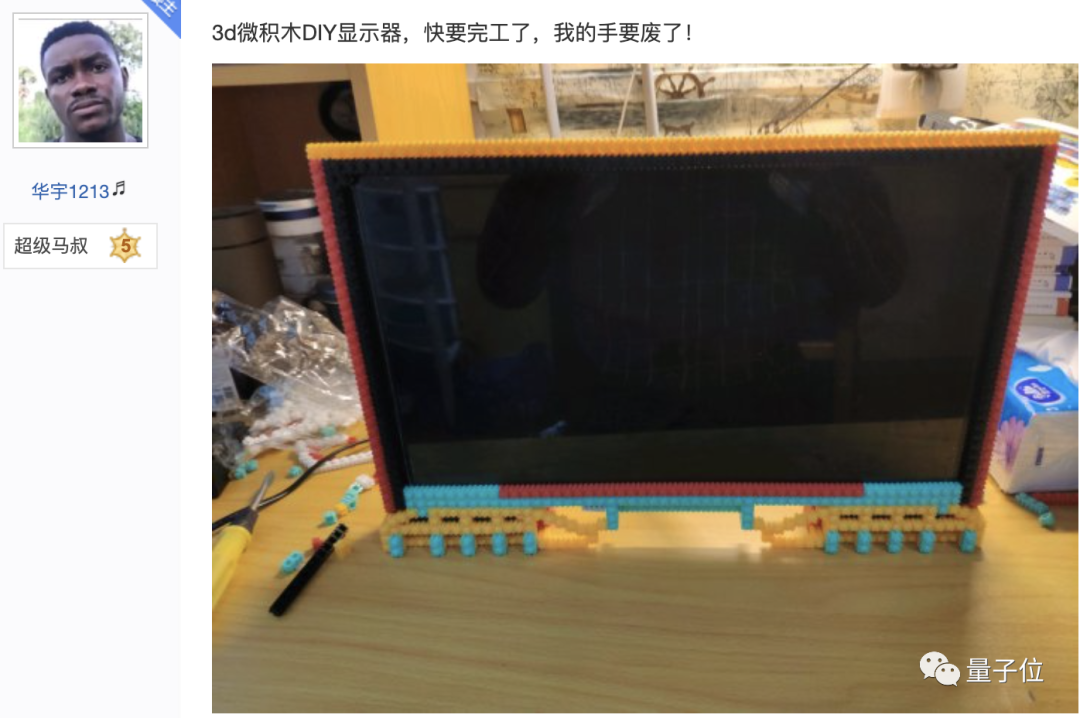

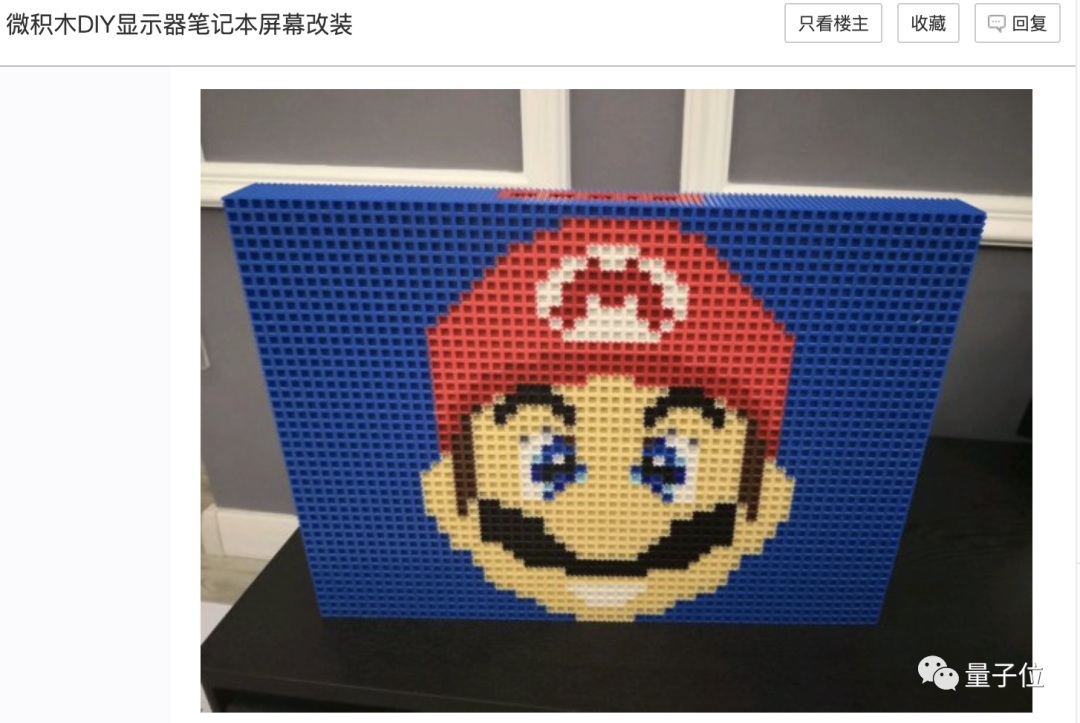

　　用最近流行的3D微積木就可以拼出自己喜歡的圖案。

　　15.6寸的顯示器大概需要4000塊8mm微積木。設計好圖案後，計算所需的顏色購買，成本為幾十元。

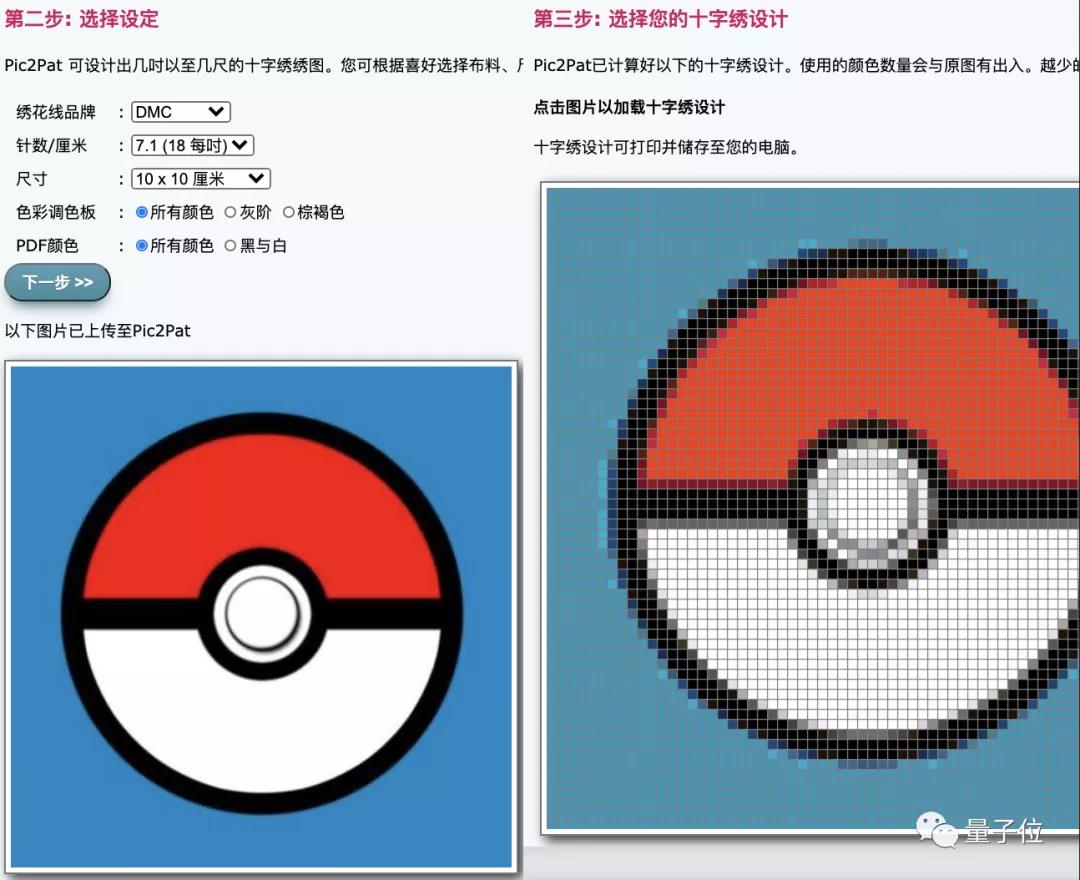

　　圖案可以借用十字繡的或用在線像素圖生成工具製作，因為微積木的顏色有限，生成好後需要把相近的顏色簡化一下。

　　△ 使用pic2pat.com製作

　　看到這裏你有沒有心動？

　　如果有閒置的筆記本的話，利用起來吧。
