課題研究需要，做一個球體落入水中的流固耦合仿真模擬，但由於我使用的是幾年前的筆記本，核數有限，遇到這種模型大些，網格密集些的模型，求解時間是不可接受的，就在北鯤雲超算平台試算了一下，具體模型如下：

模型介紹

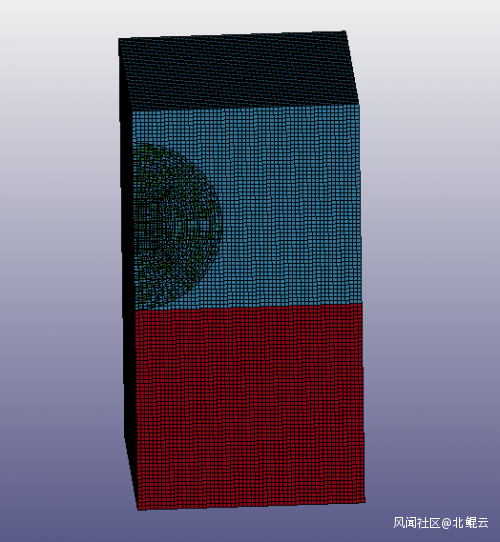

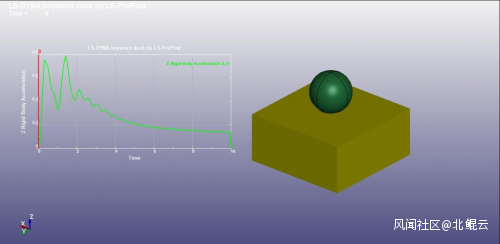

本次試算的模型為一個球體落入水中的流固耦合仿真模擬，採用ls-dyna軟件求解，ls-prepost前處理建立有限元模型，並設置求解控制、材料、截面屬性、邊界條件以及流固耦合。水區域為600X600x600,流體網格尺寸為5mm，球體半徑為100mm，外表網格為10mm。採用1/4模型模擬。具體如圖所示。

三、本次求解介紹

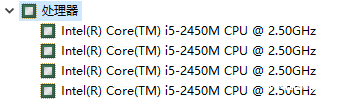

在本地計算機軟件配置如圖所示

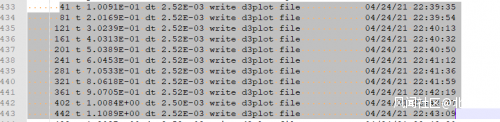

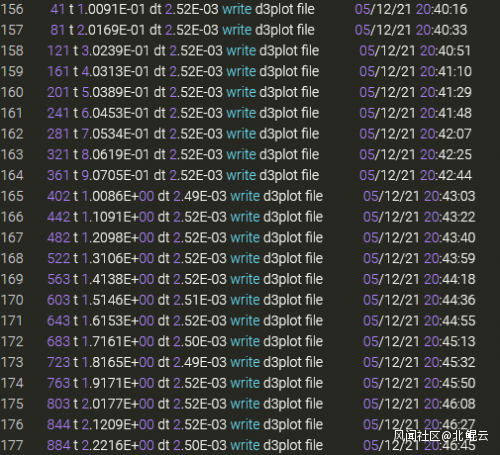

求解應用ls-dyna MPP mpiexec -np 2，2核雙精度求解，mes0000文件求解信息如圖所示，可以看出兩個結果文件d3plot輸出間隔19s，計算完1ms用時3分12秒。查看結尾結束時間10ms，算得共使用45分鐘33秒。

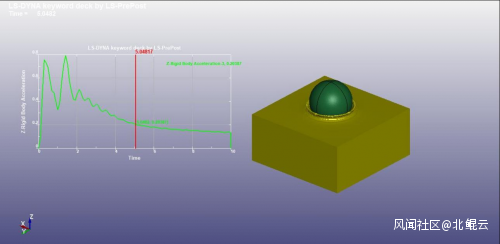

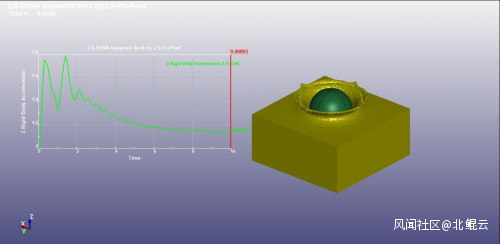

結果動畫如圖所示：

四、北鯤雲超算平台上40核試算

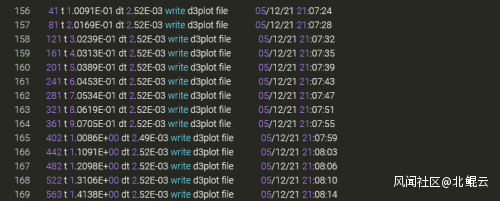

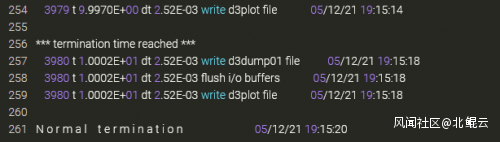

求解信息如下圖所示：兩個結果文件d3plot時間間隔5s，計算完1ms用時48秒,計算10ms用時8分56秒

五、北鯤雲超算平台上104核試算

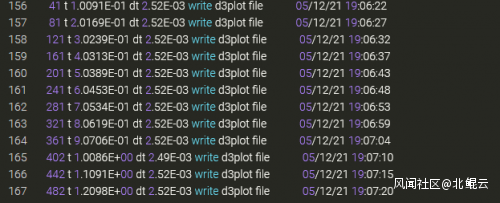

求解信息：兩個結果文件d3plot時間間隔4s，計算完1ms用時35秒

六、北鯤雲超算平台上24核試算

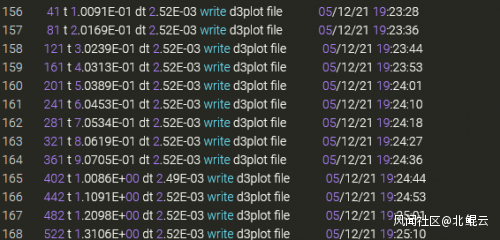

求解信息：兩個結果文件d3plot時間間隔8s，計算完1ms用時1分16秒

 七、北鯤雲超算平台上8核試算

求解信息：兩個結果文件d3plot時間間隔17s，計算1ms大概用時2分鐘47秒

八、北鯤雲超算平台上4核試算

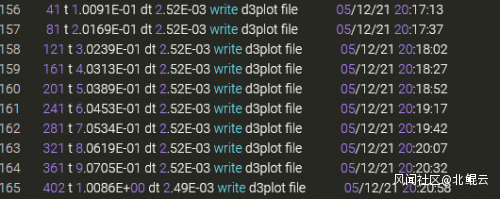

求解信息：兩個結果文件d3plot時間間隔24s，計算完1ms用時3分鐘45秒

本地於北鯤雲計算性能對比

2核mpp本地北鯤雲超算平台計算用時計算用時計算用時計算用時計算時間計算用時40核104核24核8核4核1ms3分12秒48秒35秒1分16秒2分47秒3分45秒10ms45分33秒8分56秒--------

九、對平台使用感受

9.1上傳於下載

上傳求解文件速度，如圖所示，快慢取決於自己的寬帶速度，本人的移動寬帶上傳速度

下載結果文件，這裏決定於自己的網速，本人的移動寬帶下載速度

總的來説，上傳還是蠻快的，下載鑑於本人的移動寬帶，有點拖後腿了。

9.2北鯤雲超算平台的操作便捷性、交互體驗

在北鯤雲平台上所用軟件都是用相同的模板提交，操作簡單很多，一開始還不會操作，問了北鯤雲的技術支持人員，才知道，只要用户有求解文件，按照模板就可以直接使用，雖然不是用户使用的軟件，也可以直接操作，後台已經做好鏈接，直接求解，十分方便。應該説北鯤雲算力平台的這種可視化模板提交方便是十分讓人驚豔的。

十、總結

 本人使用的是幾年前的筆記本，核數有限，遇到模型大些，網格密集些的模型，求解時間是不可接受的，用北鯤雲超算平台的資源，也是一個不錯的選擇。速度方面，多核求解速度更快，如上表中對比可以看出，本地2核和北鯤雲超算平台的40核，速度不可同日而語。至於費用方面，見下圖，0.2元/核心/小時。可能是試用試算期間吧。
