根據俄羅斯中五的圖片,基本上能分析出其尺寸,具體分析方法如下:

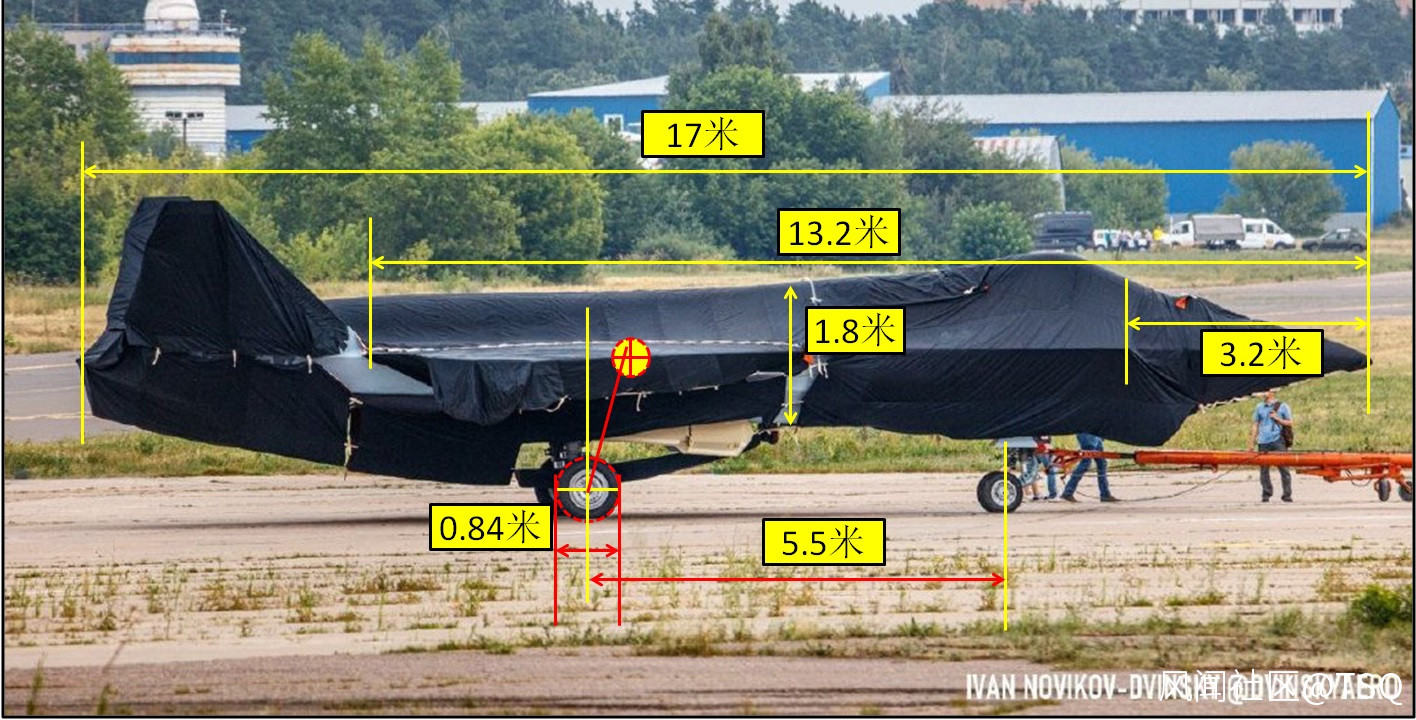

目前俄中五模型不會為其專門研製輪胎,多半使用現有輪胎。根據這個線索,結合俄中五的重量數據,猜測使用米格-29的輪胎的可能性比較大。米格-29的輪胎大小規格是840×290,根據這個數據,基本上能夠通過圖上測量得出俄中五的尺寸。

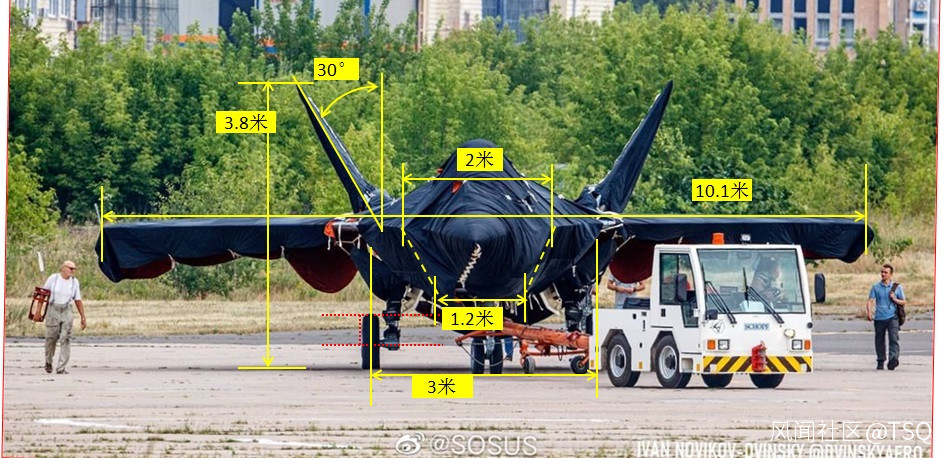

基本上,俄中五的尺寸是:
機長:17米
翼展:10米
高:3.8米
機身厚度(中部位置)1.8米
主輪距:3米
前後主輪距:5.5米
看似比較大的進氣道,其底部寬度大約1.2米,上部寬度2米。由此可見機頭並不是很寬,個人估計機頭在進氣道唇口寬度大約是1.3米左右。
通過上面尺寸可以看出,其翼展比F-35A的10.7米和鶻鷹的11.5米,但是長度比F-35A的15.7米要長,比鶻鷹的17.3米要短。整體來説屬於窄長形的。
該機的機身厚度和F-35A相當,比鶻鷹稍厚,但機身要比F-35A和鶻鷹都要窄。它的厚度和F-35A相當,是因為其內部裝了一台大推力發動機,圍繞發動機進氣道和發動機要佈置油箱,所以厚度不能小。另外其主彈艙應該在機身腹部,根據進氣道唇口寬度,可以想象其後部機身寬度不會很寬,畢竟主起落架輪距在那裏,猜測彈艙有效寬度在1.2-1.4米的樣子,基本是一個蘇-57彈艙的寬度,或者稍微寬一些。由於彈艙位於進氣道下面,所以機身厚度也要厚一些。基本可以確定是一個主彈艙和兩個側彈艙。兩個側彈艙的艙門有點特別,但是其內部裝載導彈的長度恐怕沒有艙門那麼長,前面長出來的地方可能是為了維護或者其它目的,不見得是為了裝導彈到那個位置。
該機的機翼面積估計在40-50之間,我猜測大約是45平方米的樣子,就正常起飛重量(按照18噸來考慮)來説,其翼載應該是最小的。
可以看出該機整體比較細長,截面積比F-35A和鶻鷹都要小。其高速性能必然是中美俄三種中型機中最好的,機動性方面估計也不錯。這是俄羅斯一直以來強調的優勢。
這裏順便説一下我認為的重量數據。
空重:11-12噸
內油:5-6噸
正常起飛重量:18噸
總之,該機型是中美俄三種中型機中最輕的,機動性應該是最好的,高速性能應該也是最好。
由於該機沒有水平尾翼,垂尾傾斜角度也不算大,估計俯仰操縱依靠襟副翼、尾翼並配合矢量推力來實現。俯仰操縱感覺是有點問題,因為襟副翼距離重心比較近,倒是全動垂尾距離重心比較遠一些,就是傾斜角度不大,尾翼的俯仰操縱效率不會特別高。
就説這麼多吧,供大家參考。看看20日公佈的數據是啥。
