萬萬沒想到！這張暴露年齡的電視畫面，竟然藏了這麼多秘密…_風聞

説起80、90後的回憶殺

一定少不了這張**“奇怪的圖像”**

↓↓

是不是感覺很親切？

（我想你暴露年齡了）

有沒有回想起小時候和家人

爭搶電視遙控器呢

話説

在那個網絡還不是很先進的年代

看電視，可以説是

人們最喜歡的娛樂活動之一

然而，每到週二下午

這些美好的時光

就會被上面“奇怪的圖像”打斷

大家只能悶悶不樂地關上電視

那麼，你有沒有想過

為啥會出現這種畫面？

偷偷跟你講

這裏面還真有不少奧秘

為啥會出現這個奇怪的畫面？

出現這個畫面的原因是當時各地方台是轉播央視節目，但是由於央視是每週二下午對設備進行檢修，所以地方台也就沒有了信號，索性也就一起檢修起了設備，檢修的過程中，便一直顯示上圖這個畫面。

對此，有些人還會去拍拍電視機，希望能使用“神奇的力量”返回正在播出的電視節目，但是往往失望結尾。

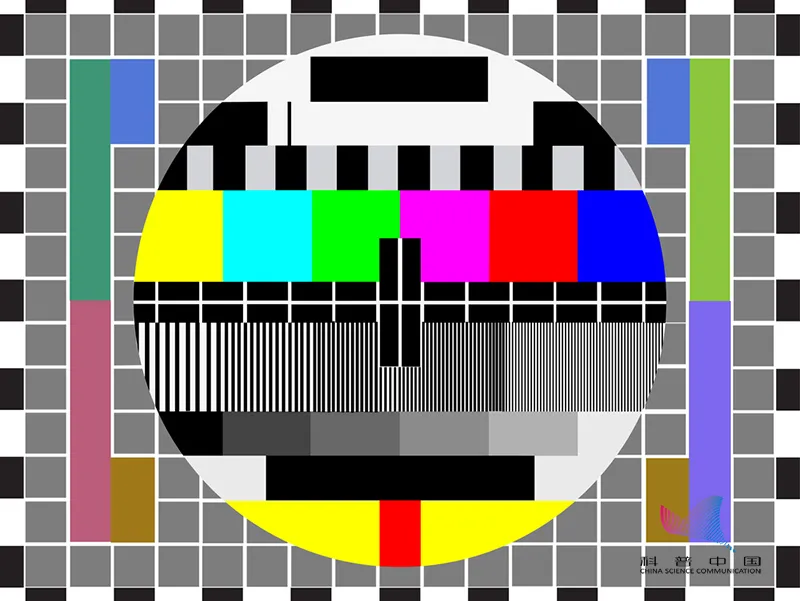

但其實，這個名叫**電視測試卡（television test card）**的設計非常重要，其巧妙精細的設計使得電視檢修的成本得到降低，使得更多的人負擔得起電視的價格。

電視機測試卡有什麼功能？

電視出現於1936年的英國，但是直到二戰結束後，電視的數量才大幅增加。當時電視主要是手工組裝接線，配件設置也比較原始，可靠性比較差。

在當時，新電視機一打開，就可以看到顏色正常的電視畫面的情況非常少見，大部分都需要專業技術人員對畫面的高度、寬度、對比度、焦點和同步情況進行調節。

電視綜合測試卡的各個部位都經過了精心的設計，能夠通過電視對這張圖的顯示情況，定位到電視機的部件是否有損壞，損壞的位置，以及損壞的程度，從而通過直接觀察便可以對電視的顯示質量做出基本的判斷。

由於綜合測試卡具有直觀、簡便、成本低等優點，其在電視及其他顯示領域得到了廣泛的使用，還經常被當作電視廣播的起始和結束圖標。

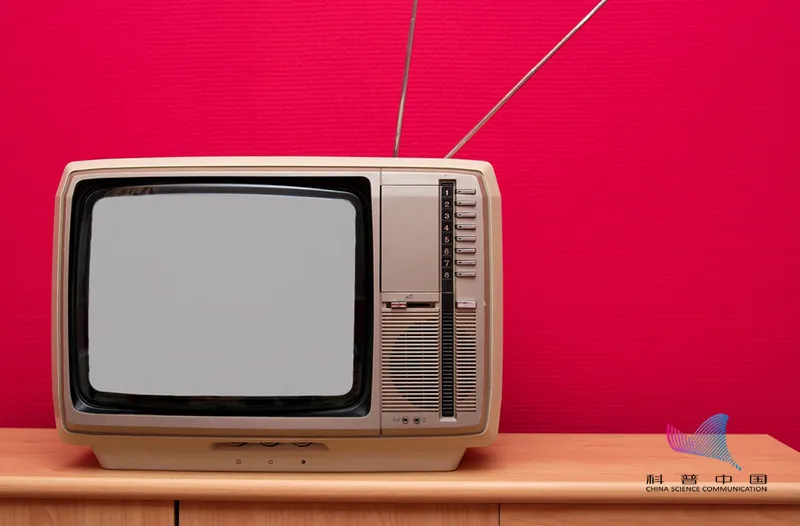

在電視出現的早期，所有的電視都是黑白電視，所以，在當時檢測卡並不需要測試顏色，檢測卡也是黑白的。

當時，檢測卡的功能是檢測畫面邊框是否正常，根據中心的大圓來判斷電視機中間部分的行、場掃描線性。

如果大圓失圓，説明線性調節線路不正常；根據水平或豎直線是否挺直，來判斷是否存在幾何失真，特別如果是左右豎線不直，可能是枕形失真校正不良；白色的細線用於判斷是否存在聚焦不良等等。

後來，**電視機從黑白時代進入了彩色時代，綜合檢測卡的設計也隨之進行迭代，加入了一些三原色以及其他一些重要色彩的檢測功能。**比較著名的是，BBC公司在1967年推出了在綜合測試卡中央部位有女孩和小丑的特別的綜合測試卡。

這張綜合測試卡除了擁有上述黑白檢測卡的功能外，還可以通過放小丑的黃色桌子，來檢查特定顏色是否平衡；女孩雙臂的顏色用來檢查人類膚色能否被正確捕捉。如果測試卡可以被正常顯示，那麼其他任何的圖片都可以正常顯示。

如今測試卡消失了嗎？

事實上，到了今天，雖然大部分電視台已經24小時輪播節目，不需要檢測卡來填充空擋時間。但是測試卡畫面仍然沒有消失，而是以另一種形式延續了下來。

同樣是代表測試卡原有的測試功能，在美國的流媒體網站奈飛上，也有一個類似於BBC真人測試卡的網頁，用來測試現如今各種各樣的移動設備對網站上的視頻的表現情況。

另外，現在檢測卡畫面也被賦予了一層文化意涵。在Bilibili上，很多up主的自制視頻都會在表示停頓、轉折或者表示尷尬的畫面處加入這種電視檢測卡的畫面，並配上有趣的配音。傳遞的信息更多側重於情感元素而非技術檢測。

生活中還有哪些類似的檢測方式?

其實利用類似檢測理念的方法還有很多，比如有專門為了測試音響低音效果的偏低音歌曲；打印機器一般有打印測試頁的功能；汽車在上市前會模擬相撞實驗，檢測汽車的安全性等等。

一般來説，檢測時的條件越刁鑽越困難，暴露出的問題也就越多，得到的檢測結果就越詳實可靠。

本文專家:秦銘，浙江大學電子信息專業博士
