以色列“軌道器-1K“-揚名於亞阿之戰

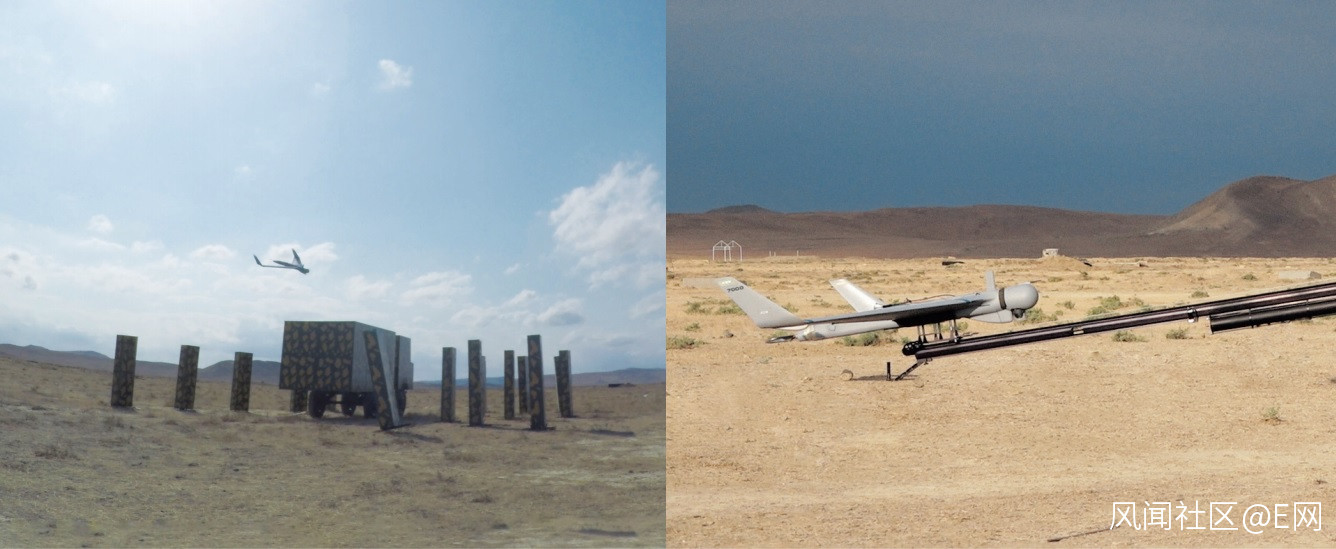

軌道器-1K的命中和發射狀態
以色列航空防禦系統（Aeronautics）公司在無人機市場本來默默無聞，但是亞阿之戰也上它走上了戰爭的前台，它的巡飛彈“軌道器-1K”在這次的無人機戰爭也大放異彩，雖然不及土耳其的TB-2察打一體，以色列的“哈比”和“哈羅普”反輻射無人機出名，但是也成為阿塞拜疆勝利的一塊砝碼，美國無人機數據手冊聲稱該無人機於2011年就出售給阿塞拜疆，2017年多位以色列檢察官透露，他們將起訴一家以色列無人機公司在與有一個“重要客户（即阿塞拜疆）”進行交易中涉嫌欺詐，違反了出口禁令。航空防禦系統公司生產了多種“軌道器“系列無人機，包括“軌道器-1K/2/3/4“,其它都是偵察無人機，只有1K有攻擊能力，實現發現就可以摧毀，屬於巡飛彈。
在戰場上拍到的阿塞拜疆軌道器-1K
“軌道器-1K“是飛機佈局，大展弦比後掠翼，帶翼梢小翼，機長2.9米，升限2438米，巡航速度55~130千米/小時，巡航之間最大2小時，任務半徑100千米，最大起飛重量13Kg，戰鬥部重量3kg，位於巡飛彈頭部，在巡飛彈的下顎處，有光電/紅外相機，完成偵察，零長導軌氣壓發射，打擊對象是針對包括人和車輛在內的軟目標的任務，主要由步兵和特種部隊裝備。該巡飛彈在啓動後無論何時情況，都可以中止飛行並安全返回，回收採用降落傘和安全氣囊或網。總之，它的設計基本和小型無人機類似，和其它彈藥類的巡飛彈有較大差異。
阿聯酋巡飛彈-大疆無人機的攻擊版

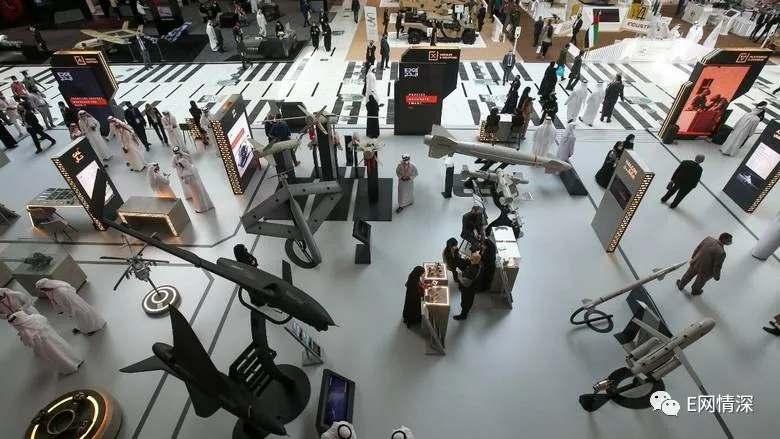

阿聯酋航展上的彈藥
如今巡飛彈已經廣泛被用在中東的利比亞和敍利亞戰場，這些國家和內部的武裝組織並沒有能力自己自造，有些就拿民用的無人機，比如中國的DJI公司生產的四旋翼無人機， 下面掛用幾個羽毛球尾翼作為穩定裝置的小炸彈，去對付防空能力不強的武裝，還很好用，就是對防空能力強的比如俄軍，也能偷襲，這麼大的市場，作為近水樓台的阿拉伯國家，阿聯酋EDGE集團可不想把機會都讓別的國家佔了。你有金剛鑽，我有破城錘，高端的做不了，可以做些彌補市場空缺的低技術無人機，於是在今年的2月21日-25日在阿布扎比舉行的國際國防展覽上（IDEX 2021），它的子公司阿達西(Adasi)推出了全新的智能巡飛彈系列。其中“ QX家族”有四個型號的產品：分別是QX-1和QX-2微型巡飛彈，QX-3和QX-4小型巡飛彈。

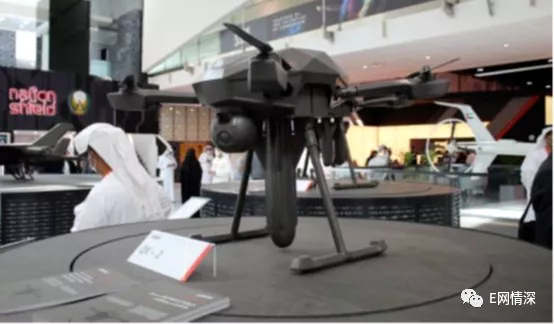

QX-2 帶一枚炸彈
“QX-1/2/3”都是最基本的四旋翼無人機，主要區別是重量，QX-1最大起飛重量為3 Kg，有效載荷0.5Kg，續航時間最長為20分鐘，它的最大飛行距離可以達到10公里，最大巡航高度為1,000 米。QX-2最大起飛重量為8Kg，有效載荷1.5Kg（可以帶1枚相當於60迫擊炮彈的彈藥），巡航高度為2,000米續航時間為30分鐘，控制距離可以達到20公里。QX-3最大起飛重量為20 Kg，攜帶6kg的最大有效載荷（4枚相當於60迫擊炮彈的彈藥），最大航程為40公里，可提供40min的續航時間 ，QX-4是固定翼垂直起降（VTOL）型，帶有雙尾翼，有效載荷為2.5-5Kg（帶有2枚彈藥），四個雙葉片螺旋槳其中兩個安裝在機身後部，在兩翼下部各安裝一個。QX-3/4都可以在輕型車輛上運輸。所有型號都集成了一個電光萬向架和一個電視/熱像儀搜尋器，可提供視頻和控制數據功能。都配有GNSS（全球導航衞星系統）模組，支持GPS和格洛納斯。這四種被稱為巡飛彈的無人機，不具備標準的巡飛彈的定義，更應該劃入無人機行列，因為它們都是用可以發射的彈藥進行攻擊的，飛機和彈藥不是一體。

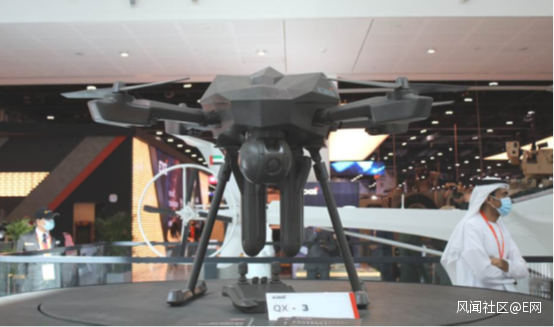

QX-3 帶四枚炸彈

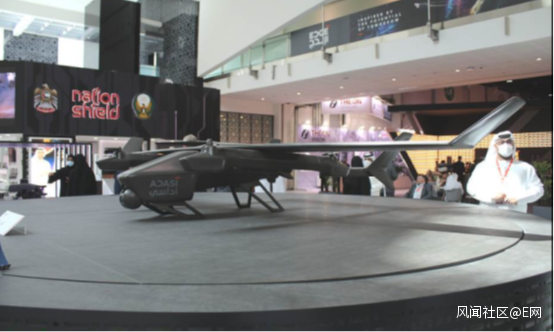

QX-4
國產巡飛彈-摸索中前進
建軍90週年展展出的巡飛彈
內部，燃氣或者壓縮空氣發射
近年來我國湧現出不止10種巡飛彈，處於一個蓬勃發展，方興未艾的階段。在2017年在軍博舉行的建軍90週年紀念展中，即展示了一種單兵巡飛彈也展示其車載型，另外在本屆和近年來珠海航展中都展示了一批外貿型號。就目前看到的可以説把國外知名型號的外形仿了一遍，誰叫中國現在是製造業大國呢？看一眼就能仿，但是反過來説咱們的創新能力還有不足！

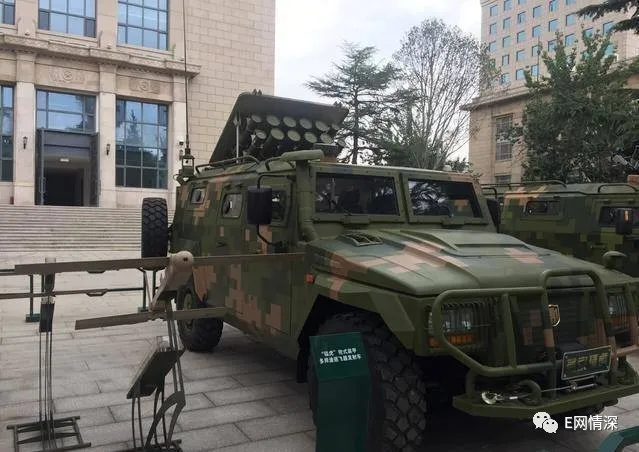

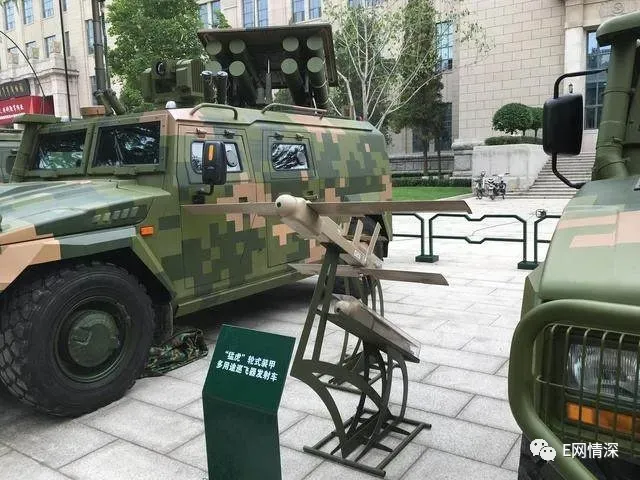

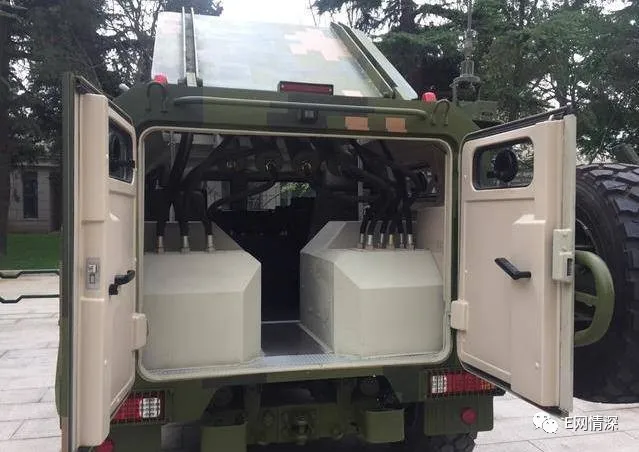

車上有不同口徑的巡飛彈
建軍90週年紀念展展示的巡飛彈集成發射車，可以發射兩種口徑的巡飛彈，小口徑彈4枚，大口徑彈8枚，集成在燕京“猛虎”輪式裝甲多用途車上，巡飛彈的型號不詳，從照片看大口徑彈和美軍的“郊狼”很像，結合國內報道過的巡飛彈研製消息中展示的樣彈，也類似“郊狼”看，這個型號可能被解放軍採用。

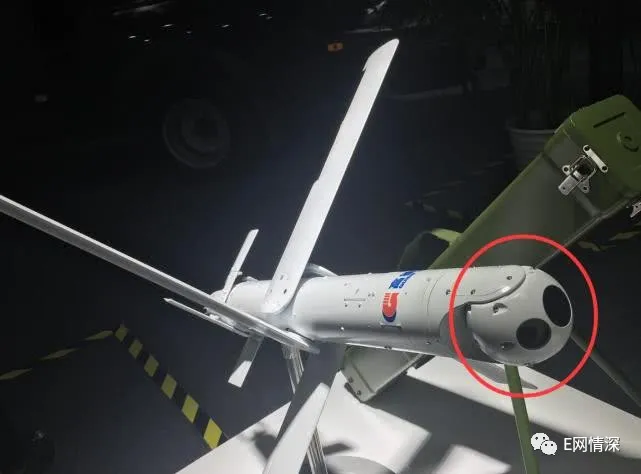

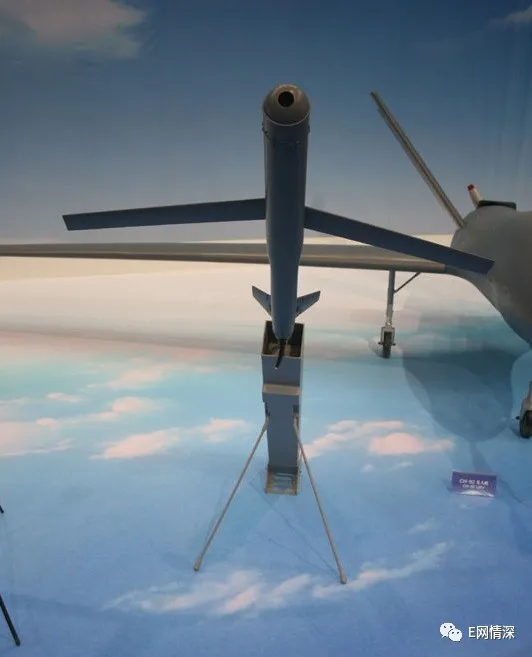

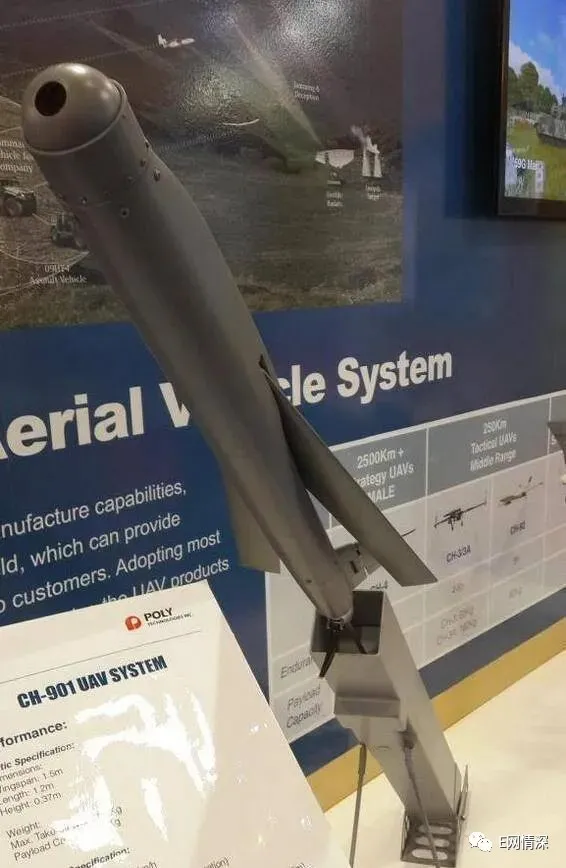

不同時期的CH-901
國內這些年外貿展示最多的型號是航天科技集團的CH-901巡飛彈，長1.2米，重9千克，最高速度150公里/小時，飛行半徑15千米，留空時間120分鐘，它的外形也和“郊狼”很像，不過在每次展示的時候導彈外形還有發射器都有變化，比如發射器一會兒是圓筒，一會兒是方筒，這似乎説明CH-901還沒有最終定型。在今年的珠海航展上中國電科還展示了蜂羣1號陸戰車，採用了猛士3代越野底盤，車頂有一個碟形天線。後部安裝有巨大的巡飛彈儲運發射箱，佈置了48管，可搭載48架固定翼（蜂羣）無人機，發射速度非常快，全部發射時間小於3分鐘，該平台能夠同時完成偵察、干擾、打擊等任務，智能化水平高，具備集羣自主控制能力，單人可實現對集羣任務的管理和控制。巡飛彈的型號沒有透露，但是外形也類似“郊狼”，這套系統明顯也是借鑑了“郊狼”的蜂羣概念，筆者推薦它的主要用途可能也是防無人機為主。系統也應該是試驗階段，還沒有最終進入市場。

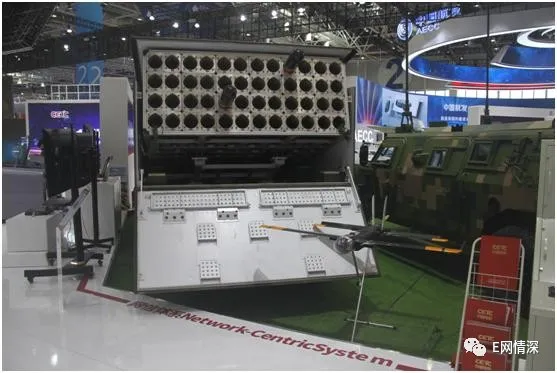

蜂羣1號陸戰車
採用這種佈局的巡飛彈航天科技集團九院的飛鴻FH-901 巡飛彈。

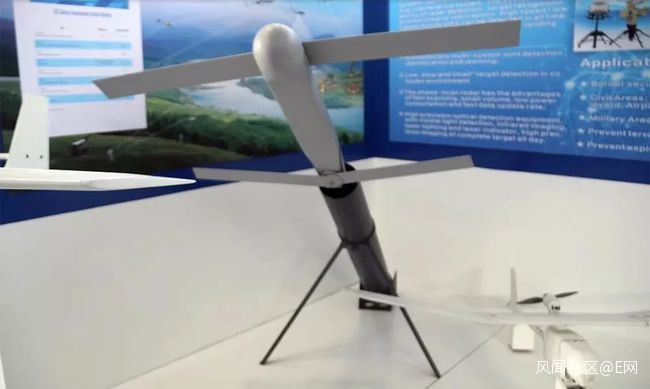

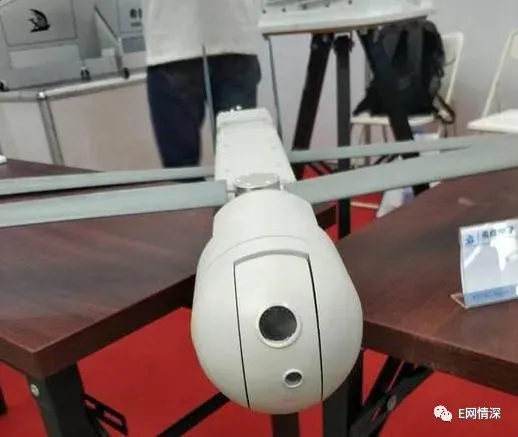

藍鷺-30

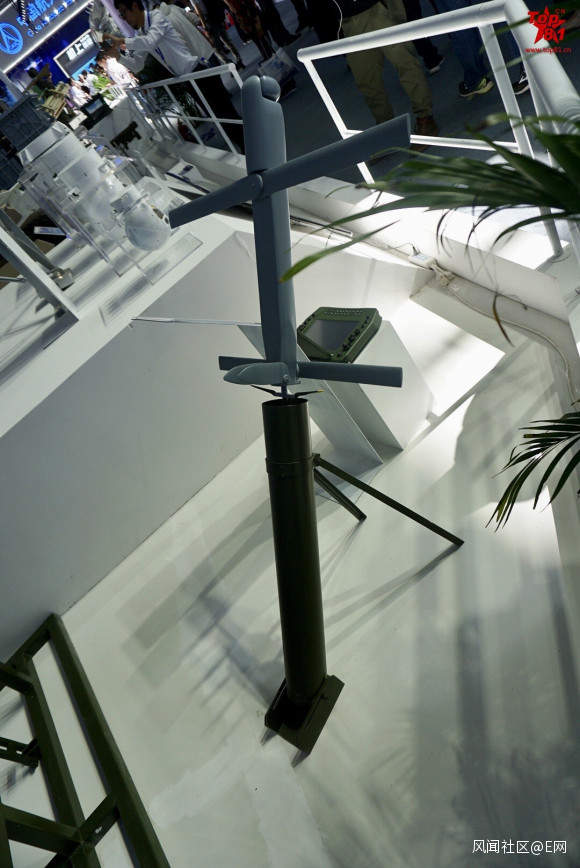

飛龍-10
而國內採取類似美國“彈簧刀”巡飛彈設計的有兩款，一款是北方工業公司銷售的飛龍-10單兵巡飛彈，另一款則是江西希德防務技術有限公司推出的藍鷺-30單兵巡飛彈。藍鷺-30的全重是3公斤，配一個0.5公斤的戰鬥部，能夠持續巡飛30分鐘，打擊半徑則是10公里。
高德紅外公司 S570
國內採取類似以色列“英雄”巡飛彈設計的有武漢的高德紅外公司S570，它酷似“英雄-30”，陝西中天火箭技術股份有限公司中天系列巡飛彈，主要型號有單兵筒式發射的的ZT-5，它酷似“英雄-30”，彈體加筒重5公斤，“英雄-30”彈重3公斤，兩者應該一樣。中天還有兩款尺寸較大的巡飛彈，一款是採用零長滑軌發射的ZT-25，另一款則是車載箱式發射的ZT-60。其中ZT-25全重25公斤，ZT-60全重60公斤，兩者分別攜帶一個8公斤和25公斤的戰鬥部，打擊半徑50和100公里。外形類似“英雄”的中大型型號。“英雄-250”巡飛彈，和ZT-25全重類似，但是最大作戰半徑150km（視線內控制），戰鬥部質量5kg，採用汽油發動機，巡飛時間3h。可見兩者的設計除了外形外指標差異很大，“英雄-250”更好，“英雄”沒有60公斤的型號，40公斤以上就是90公斤了，中天的型號算填補了一個空白。還有湖南兵器輕武器研究所有限責任公司研製的尖山巡飛彈，也是類似的“英雄”的設計。
