拆解報告：蘋果AirTag無線追蹤器

2021-05-09

蘋果在遲來的春季發佈會上推出了跳票已久的AirTag藍牙追蹤器，有不少消費者在收到產品時驚訝的發現包裝盒上印有2020甚至2019字樣，可見這款產品早在兩年前甚至更早就已經定稿了，但遲遲沒有量產發售，大概是……蘋果自己也覺得它“可有可無”？但無奈市場呼聲太高，大家都想看看蘋果做出來是什麼樣。

此前我愛音頻網已經對蘋果AirTag無線追蹤器進行了上手體驗，它的外觀像是一枚圍棋，直徑比一元硬幣大一圈，配對體驗與AirPods很像，有彈窗很快捷。如果你把AirTag放在包裏，找到它也不是件容易的事，而如果你想要把它掛在鑰匙或其他東西上，則需要購買一根單獨的掛繩，蘋果官方配件售價99元起，最具性價比的愛馬仕版本只需2199元起，買掛繩送追蹤器非常划算。

在功能性上，Airtag結合了藍牙與UWB精準定位兩項技術，既可以利用內置的藍牙低功耗芯片發出信號，被附近“查找”網絡中的蘋果設備偵測到，進而將其座標信息發送到iCloud被用户定位到大概位置；其內置的蘋果U1超寬頻芯片還使AirTag具備了精確查找的能力，在一定範圍內手機上會指示AirTag的方向並精確顯示到米，解決尋找物品的最後距離問題，不過要使用該功能需要同樣配備了U1芯片的iPhone機型。

續航方面，AirTag內置2032紐扣電池，用户可自行更換，每天播放四次聲音並進行一次精確查找的話，可使用超過一年的時間，電池低電量手機會收到提示。AirTag不支持AR查找，在有效範圍內可以通過Siri喚醒查找，依附於蘋果的軟硬件生態其體驗還不錯，畢竟市面上被大眾瞭解的競品並不多，很多廠商也是在觀望狀態。下面一起來看我愛音頻網詳細的拆解報告吧。

一、蘋果AirTag 開箱

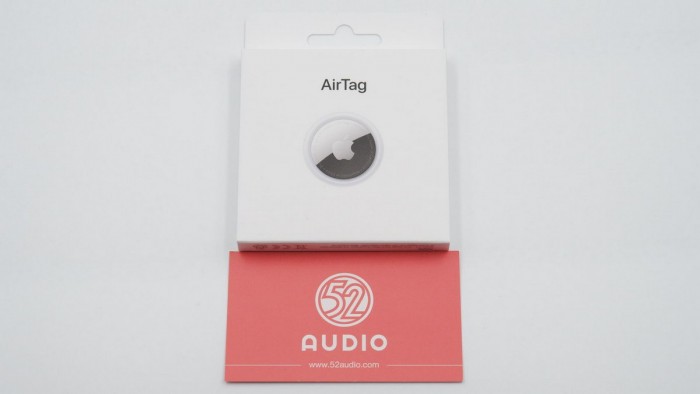

包裝盒比較扁平，非常小巧，正面印有“AirTag”產品名和外觀渲染圖。

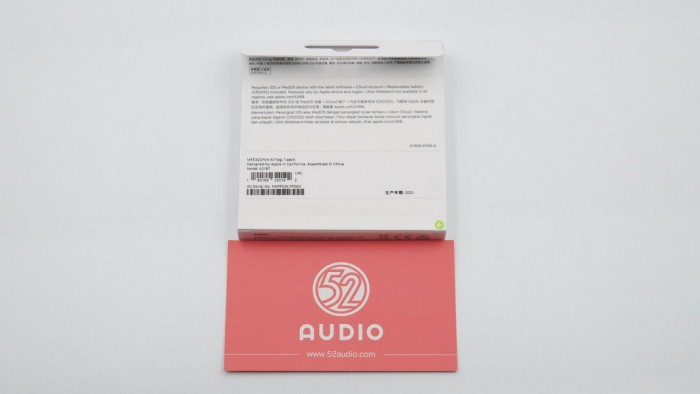

包裝盒背面貼有產品的標籤信息。

產品標籤信息，產品名“AirTag 無線標籤”，型號A2187，中國製造。下面的要求註明了使用需知：iOS或iPadOS設備要升級至最新版本，並登陸iCloud賬户；內含CR2032可替換電池；超寬帶並非所有地區均可用。

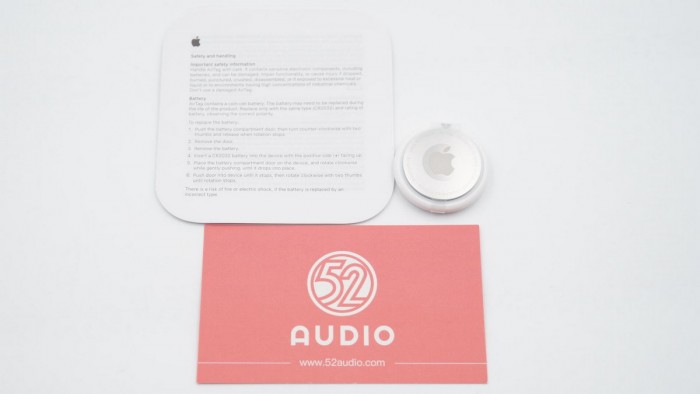

包裝盒內物品，AirTag固定在一個紙板內，內側有圖例説明如何使用；包裝內還有説明書、保修卡和認證説明。

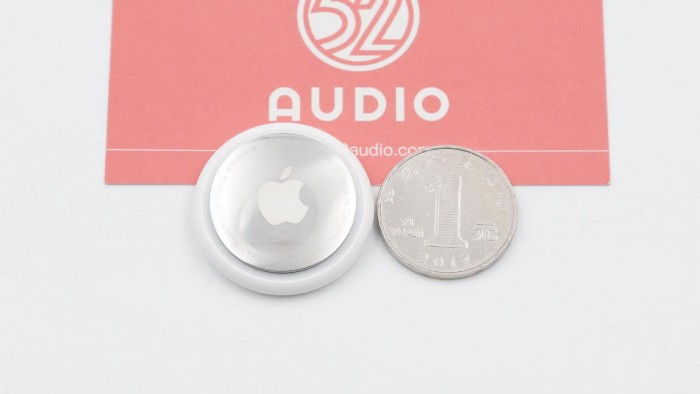

蘋果AirTag與一元硬幣的尺寸對比，金屬後殼的直徑比一元硬幣稍大。

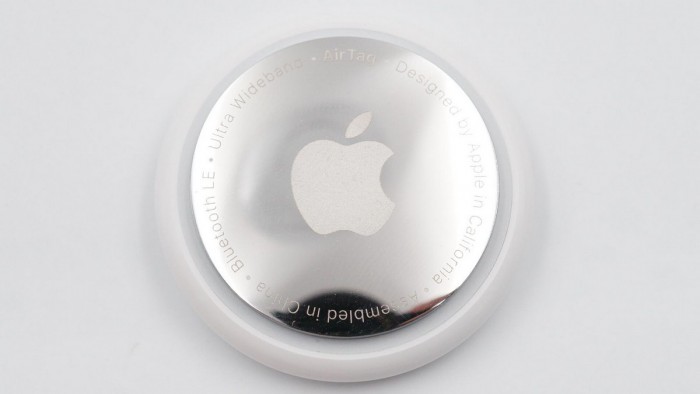

金屬後殼中間刻有蘋果的品牌Logo，外側刻有“Bluetooth LE 藍牙低功耗”、“Ultra Wideband 超寬頻”、“AirTag”、蘋果設計和中國製造字樣。愛馬仕版本刻有“HERMES”和“APPLE AIRTAG”字樣，沒有Logo。

AirTag正面是光滑的，經烤漆工藝處理，沒有圖案，可以在官網進行激光鐫刻。

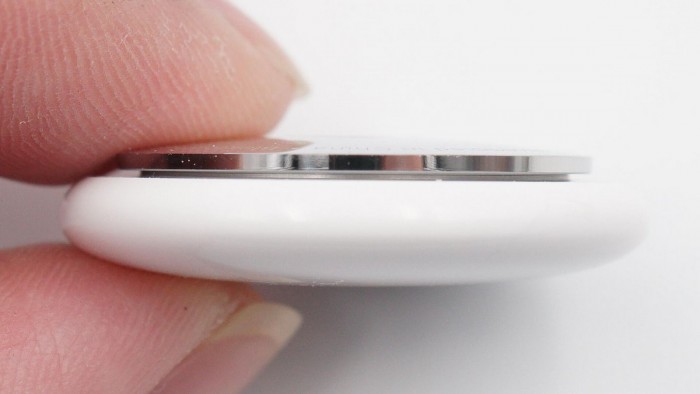

AirTag側面展示，凸起設計可以容納容量更大的電池，也便於安裝固定到掛鈎等配件上。

二、蘋果AirTag拆解

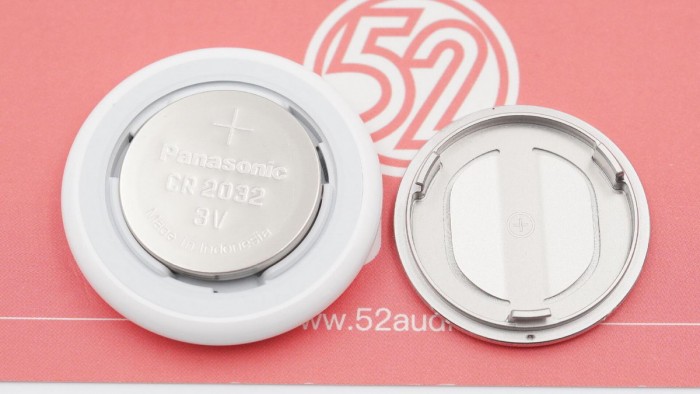

金屬後殼沿逆時針旋轉即可輕鬆取下，便於用户更換電池。同樣的，如果物品丟失，撿到的人取出電池AirTag便失去了作用。

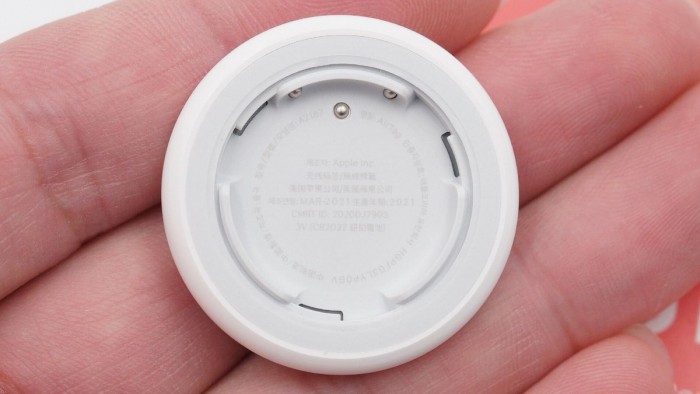

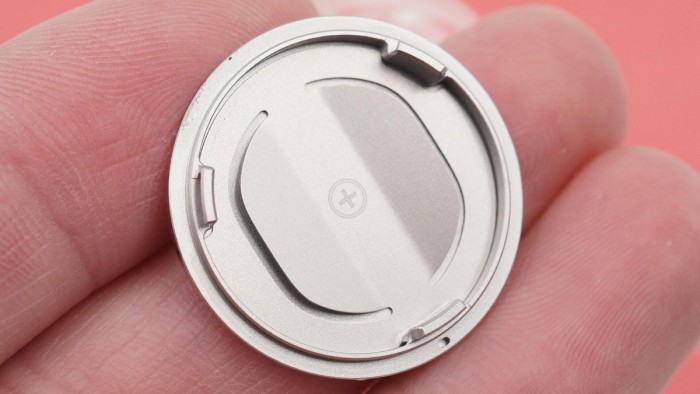

殼體內側有正極標記，更換電池時需注意正負極；側邊的三個凸起起到旋轉固定的作用。

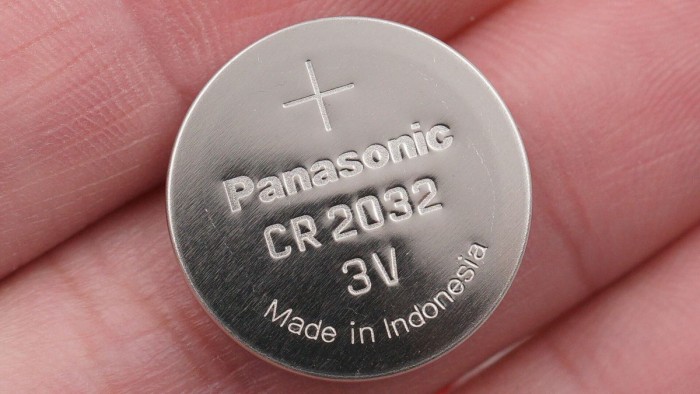

AirTag內置的扣式電池來自Panasonic松下，型號CR2032，C-表示以鋰金屬為負極，以二氧化錳為正極的化學電池體系，R-表示電池的形狀為圓柱形，直徑20mm、厚度3.2mm，標稱電壓為3.0V，印度尼西亞製造。用户可以自行購買其他品牌的2032紐扣電池替換。

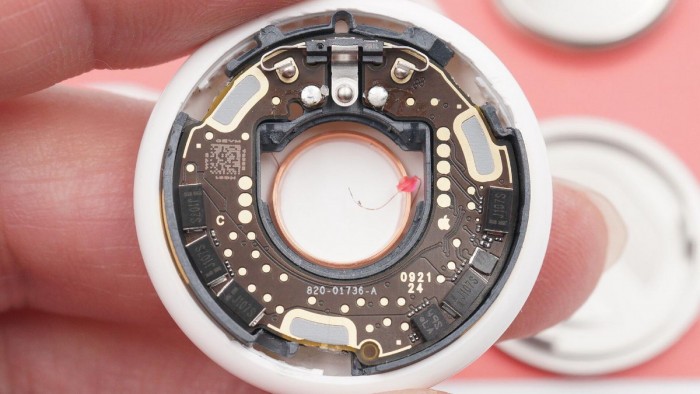

取出電池後的AirTag內部結構。

連接電池正極觸點在側面有兩個，負極的觸點有一個在下方，這樣的設計即使電池放反了也只是全部連接正極，不會損壞。

加熱後取下殼體，看到AirTag的內部結構，電池負極觸點兩側的焊盤是內部線圈的焊點。

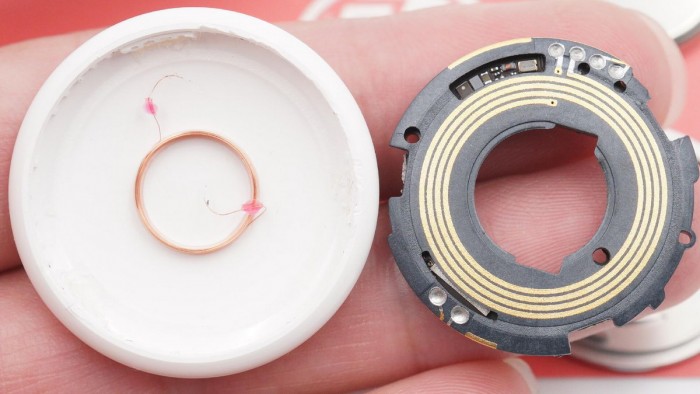

分離內部結構和殼體，殼體上的電磁線圈焊接至主板，用於發出聲音。AirTag通過LDS天線傳輸無線信號，支架殼體上共有三處天線設計。

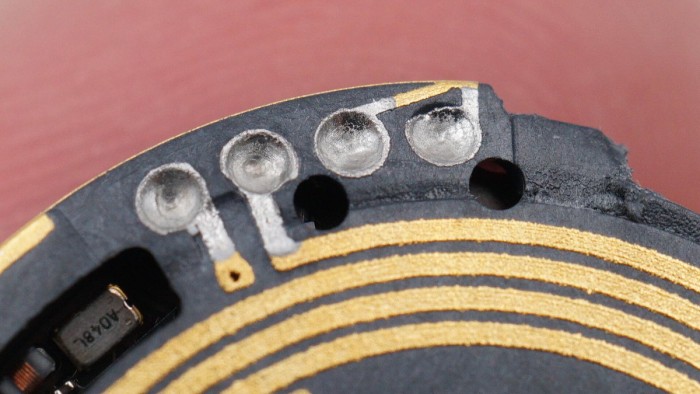

兩處LDS天線與主板連接的焊點。NFC天線呈螺旋狀設計在殼體上。

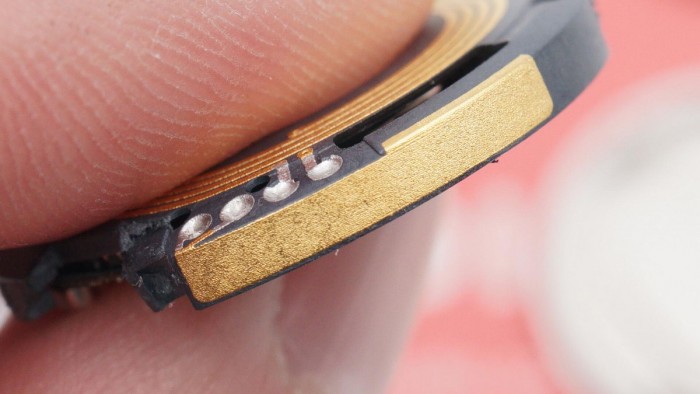

藍牙天線設計在殼體一側。

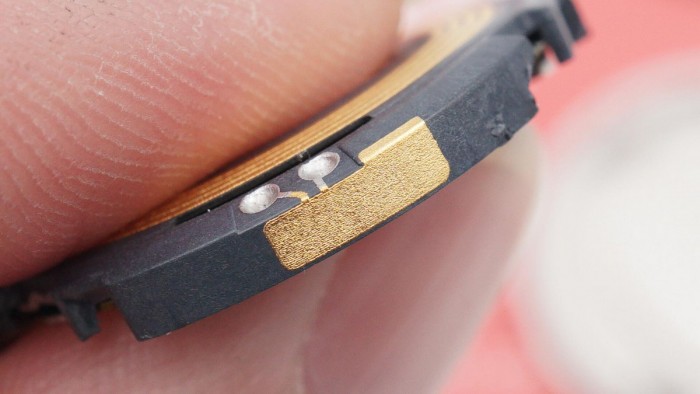

第三處LDS天線用於傳輸超寬頻信號。

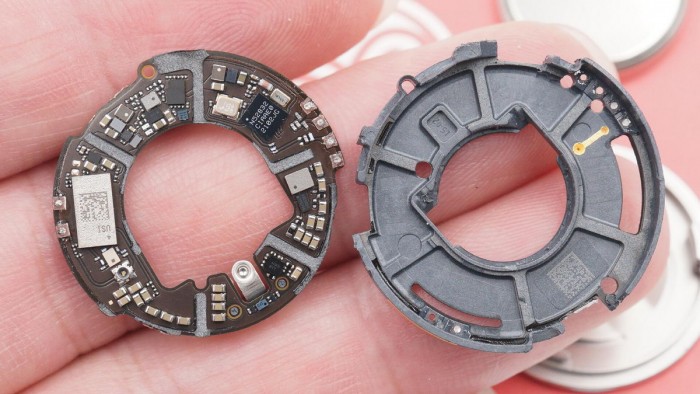

分離AirTag的環形主板和固定主板的支架。

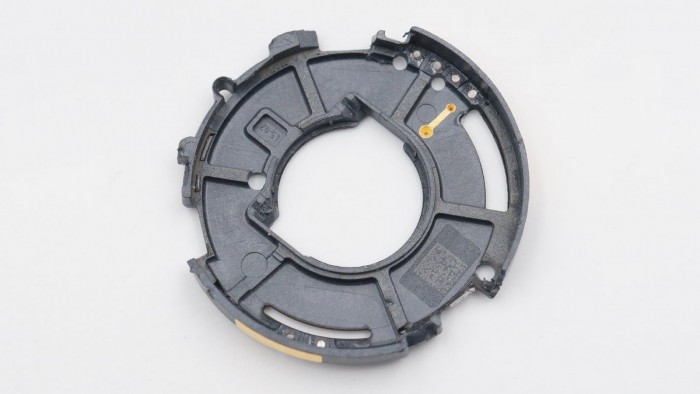

支架殼體內側的結構展示。

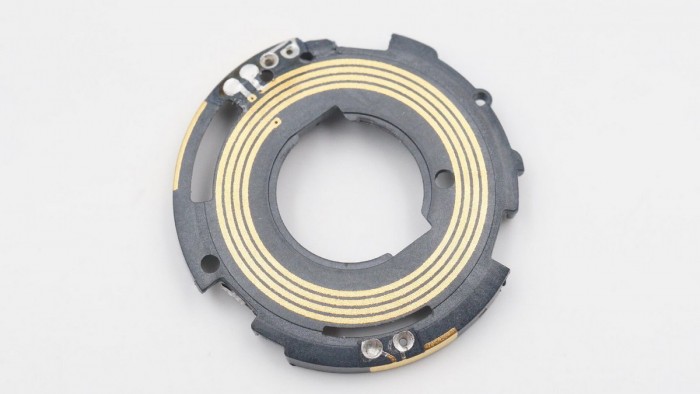

支架殼體外側的結構展示。

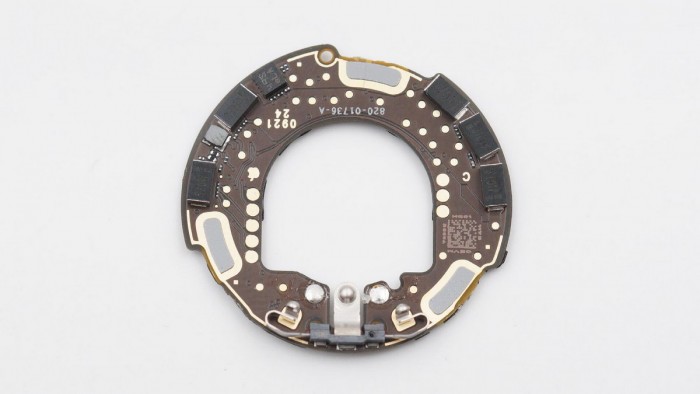

AirTag主板一側電路展示。

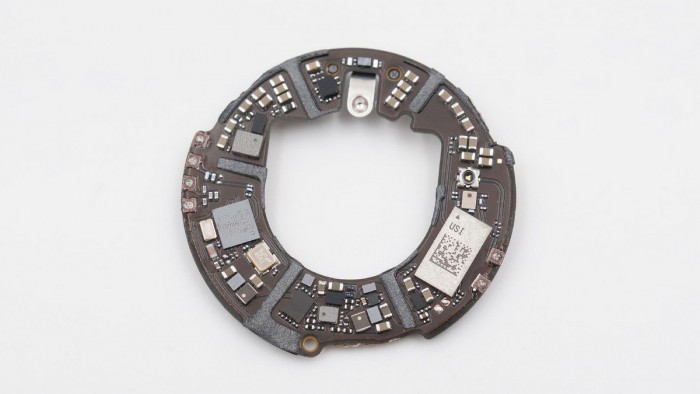

AirTag主板另一側電路展示。

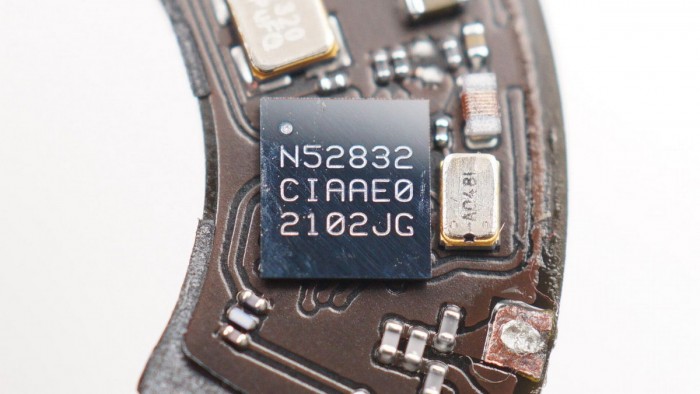

NORDIC NRF52832，多協議藍牙5，ANT/ANT+和2.4G私有協議無線射頻SoC芯片，支持NFC功能。內置64MHz Cortex-M4F處理器核心，採用WLCSP3.0*3.2mm封裝，外圍元件精簡。

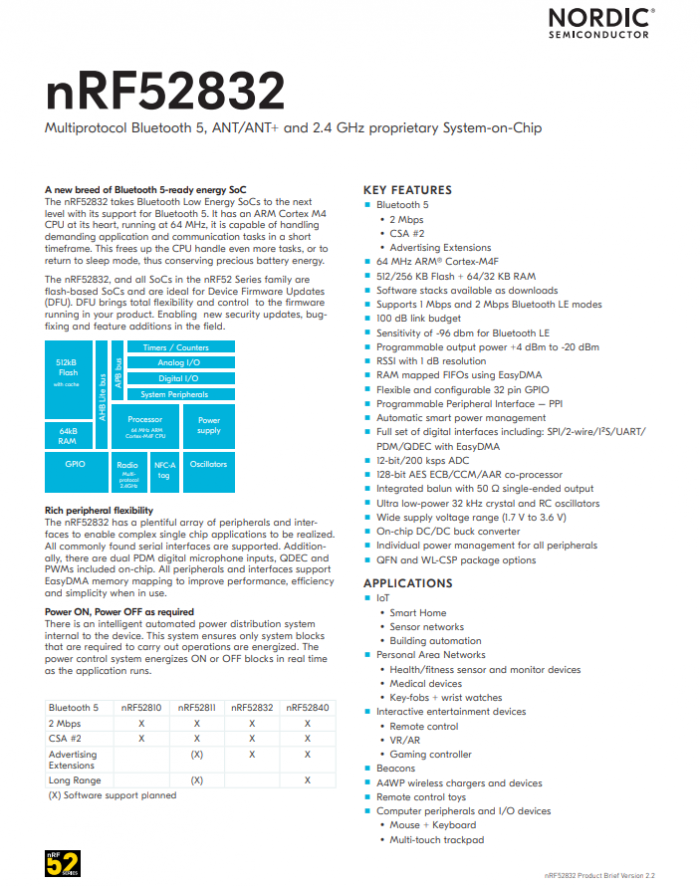

NORDIC北歐半導體 NRF52832 詳細資料。

GigaDevice兆易創新 GD25LE32D 32Mb 串行NOR閃存，用於存儲藍牙配置等信息。

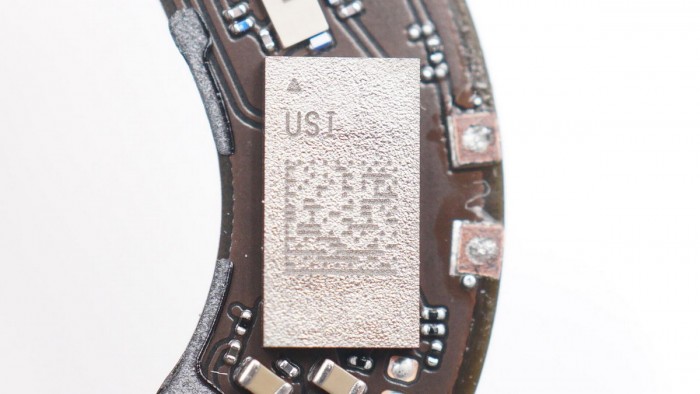

絲印USI系蘋果自研的U1超寬頻芯片，目前已廣泛應用在蘋果iPhone手機和HomePod Mini智能音箱中，是蘋果未來產品生態中的重要一環。

超寬頻芯片具有抗干擾能力強、定位精度高等特點，傳輸距離在10米左右。美國FCC（美國聯邦通信委員會）為UWB分配了3.1GHz~10.6GHz頻段，佔用如此大的頻寬也是部分國家和地區禁用UWB技術的原因之一。

Maxim美信半導體 MAX98357B，D類音頻放大器，用於驅動音圈發聲。

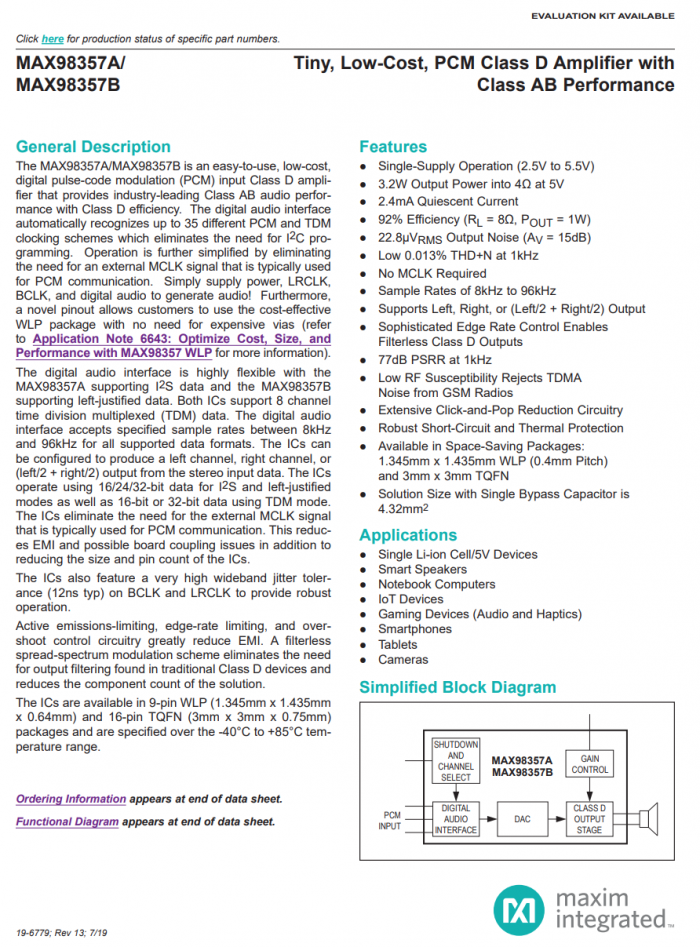

Maxim美信半導體 MAX98357B 詳細資料。

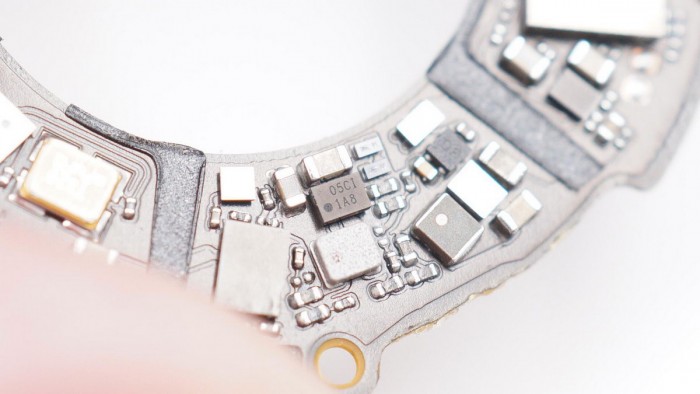

絲印05CI 1A8系TI德州儀器的一顆電源管理芯片。

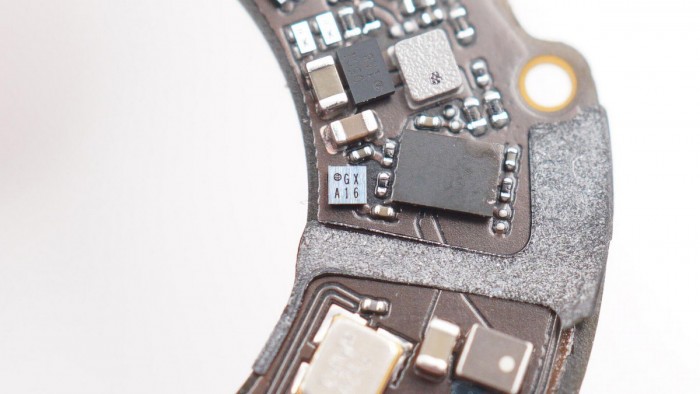

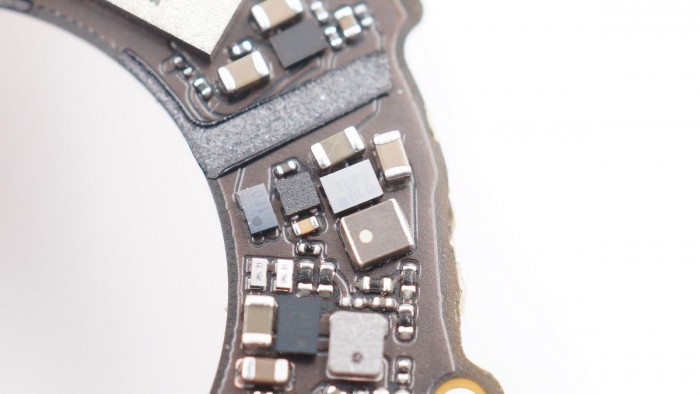

絲印GX A16的IC。

絲印TUFS ALD的IC。

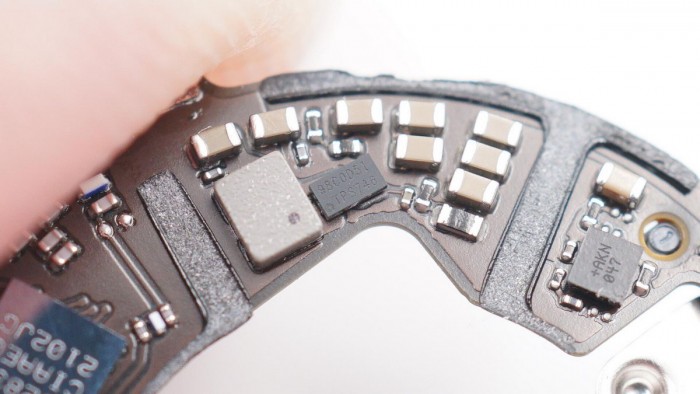

TI德州儀器 TPS62746，300mA高效率同步降壓轉換器，用於為追蹤器供電。

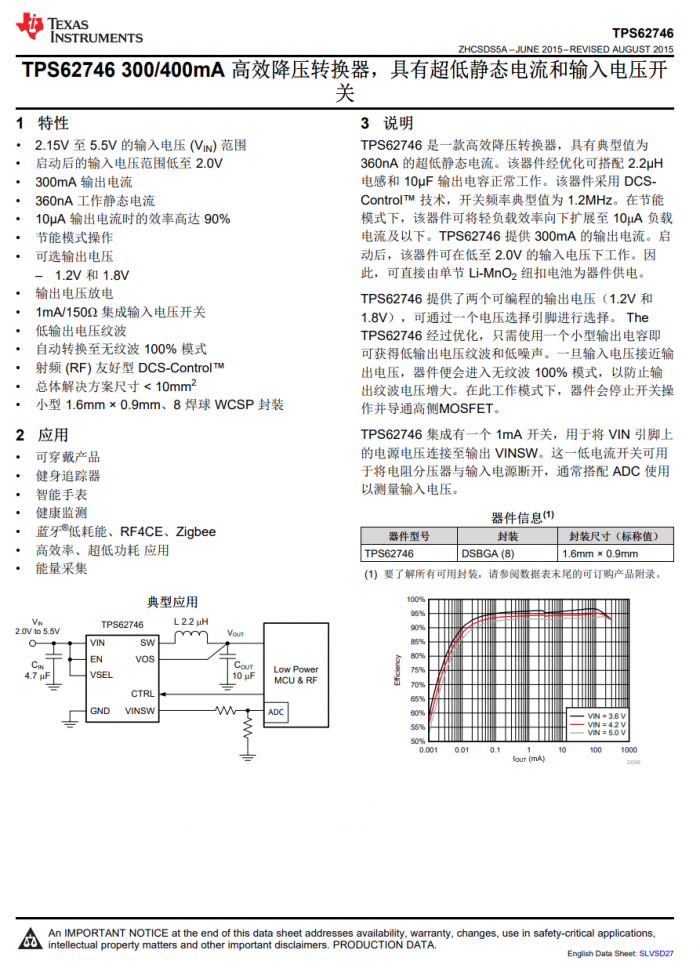

TI德州儀器 TPS62746 詳細資料。

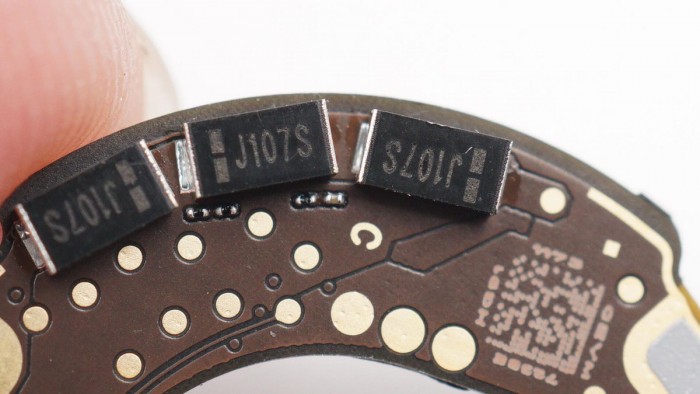

三顆100μF 6V的鉭電容並聯，共有五顆，提供追蹤器所需的峯值供電。

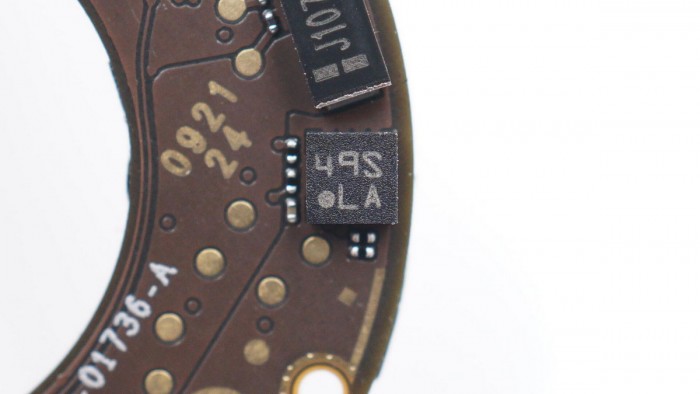

絲印49S LA的芯片。

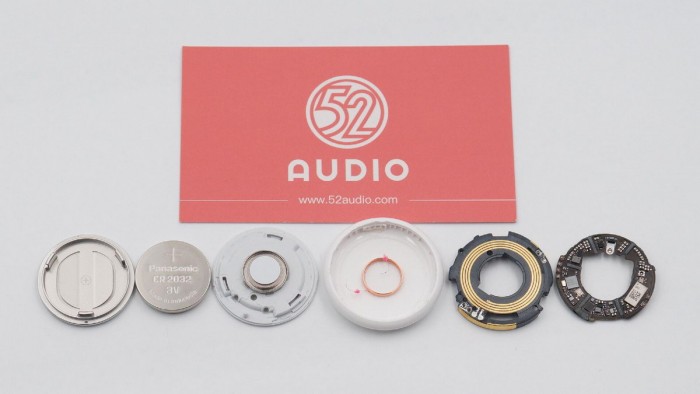

蘋果AirTag拆解全家福。

我愛音頻網總結

蘋果AirTag無線追蹤器體積小巧，外型形似一枚圍棋，可以通過蘋果官網激光鐫刻信息或購買鑰匙扣裝飾，增加產品的辨識度。其內部元器件較多，結構設計巧妙，一如既往地具有蘋果特色。

AirTag內部結構為“同心圓”的設計，圓心處是磁鐵和線圈，在美信MAX98357B D類音頻放大器的驅動下可以發出聲音，便於用户尋找；AirTag內有一個圓形支架固定環形主板，支架殼體上共設計有三處LDS天線，螺旋狀面積最大的是NFC天線，藍牙天線和超寬頻天線分別位於殼體兩側。

AirTag的無線射頻芯片採用了NORDIC北歐半導體的NRF52832，支持藍牙低功耗、ANT/ANT+協議、2.4G私有協議和NFC等，以實現AirTag的遠距離定位和丟失後的信息讀取；在此基礎上AirTag還配備了蘋果自研的U1超寬頻芯片，用於近場的方向和距離定位。藍牙與UWB精準定位兩項技術相結合，使得AirTag可以幫助用户快速的尋找遺失物品。

AirTag內置松下CR2032紐扣電池，TI德州儀器的電源管理芯片負責為內部元器件供電。可更換電池的設計較為方便，但假如物品丟失，撿到者也可以快速取出電池使其斷電。其最佳使用場景還是用來查找鑰匙、錢包這類容易被忽視的小物件。

此外，AirTag在開啓丟失模式後，如有蘋果用户接近，一段時間後機主會收到一條提醒，從而使其成為一個“監視器”；再者就是iPhone用户身邊如果有不屬於自己的AirTag，手機會收到通知提示避免被追蹤定位，不過響應時間並不一致，而且Android手機用户就沒有這麼幸運了，連提示都沒有。
