伏達發佈第三代SoC無線充電解決方案
上海2021年11月16日 /美通社/ -- 伏達半導體（以下簡稱“伏達”）今日宣佈推出第三代無線充電解決方案 -- NU170x系列，該方案針對5W~30W的中低功率的充電產品市場，目前包含NU1705與NU1708兩顆芯片，將大大提高無線充電產品的市場競爭力。
伏達推出的第三代全集成發射端芯片NU170x系列，具有高集成度、高效率與高安全性等特性。該方案將傳統一、二代產品的MCU和功率全橋(Powerstage)兩顆芯片合二為一，將高度集成推向了頂峯。
伏達NU170x方案優勢與關鍵特性
1. 首先，伏達在方案的集成度上，做到了極致簡化。

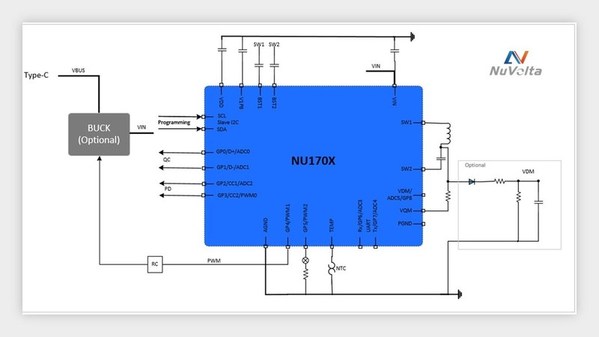

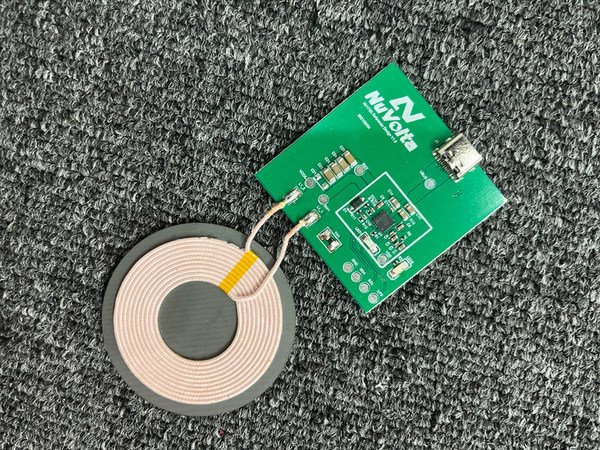

NU170x採用單芯片高集成的無線充解決方案，將MCU主控、PowerStage集成到一顆芯片內，集成雙線圈驅動功能，把系統外圍元件數量從70顆降低到20顆左右，不僅大大提高了產品性能，也極大降低了系統成本。
伏達還在第三代無線充SOC芯片內部集成了PD快充協議識別功能，無需外置PD芯片申請電壓，同時將外置晶振集成，以此簡化無線充方案的設計。
此外，該方案集成32K MTP、9路GPIO和11路ADC，可做各種定製化應用。伏達NU170x採用4*4mm QFN28封裝，輸入電壓支持最高20V，輸出功率最高可達30W。可以耐受更高的衝擊電壓，系統更安全，同時可以省掉前級OVP電路。
2. NU170x高集成方案將無線充電Peak效率達到85.3%
第三代方案在功耗上，兼顧了輕載和滿載效率。
滿載時，當接收端電壓為13V，輸出功率隨着電流的增加而逐步提升，功率可高達85.3%。
NU170x的優勢在於既能做到高效率，又能保持較低的温升。

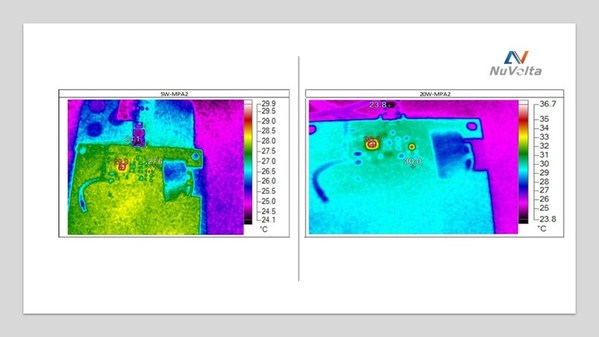

圖3的温度對比圖中，展示當功率分別為5W和20W時，芯片的實測温度分別為29.9C和36.7C，保持系統的穩定性。較低的温度不僅給客户帶來良好的體驗，還為產品的質量和壽命提供了保障。
在保持高效率的同時，我們也保證了操作的簡易性，讓工程師10分鐘快速上手NU170x定製化方案。該方案配置全功能GUI，只需簡單配置FOD參數，10分鐘即可完成一套定製化方案，做到簡單易上手，節省大量軟件編寫時間，極大減輕了軟件工程師的工作量。
3. 伏達獨創“一觸即發”(Rx Auto Detection)功能
伏達是國內第一家將一觸即發功能應用於無線充移動電源的廠商。充電時，如果將充電設備（手機、耳機等）放在內置了NU170x芯片的無線充電寶上，無需啓動開關，即可自動檢測設備，並對其進行無線充電。採用該方案，可省去開關按鍵或一顆Touch Sense IC，既節省成本，也能極大提升用户體驗。
採用伏達NU170x方案，無需擔心功耗。在休眠模式下，超低靜態電流小於20uA，我們做到了業界第一。舉個例子，如果將NU170x用在5000mAh的無線充電寶上時，那麼耗盡所有電量要用多長時間呢？通過計算我們可以得到：5000mAh/0.02mA/24(hr)/365(day) = 28.54年。可以説，休眠模式下的功耗是完全可以忽略不計的。
4. 不可不提的高安全性
安全已經成為除性能外，我們最關注的性能之一。除了在方案中提供成熟的輸入過壓、過流、短路和過温保護，一旦發生異常，功率全橋將根據配置的動作寄存器，自動關閉開關，同時，MCU將收到中斷請求，並根據固件策略執行預定義的動作。當異常消失時，IC將恢復正常。
除了OVP、OCPH、OCP、UVLO與OTP保護，伏達第三代無線充方案還額外增加了三大保護，最大程度上保護芯片與系統的安全。獨創的安全保護包括以下三個方面：
- 獨創的Juggle保護(OJP)，讓系統更安全。伏達採用創新的原邊電流偵測以及保護，同時保護髮射端與接收端設備，保護更加迅速，讓系統運行更安全。同時，也做到最大限度減少次級Rx在極限測試和使用條件下失效。
- 支持可靠的±1%高精度Q值檢測，確保更好的FOD體驗，讓系統更安全。NU170x方案也集成了諧振頻率測量功能，與Q值檢測同步進行。
- 極好的EMI性能，自適應的死區時間以及可分段調節的驅動時間可實現極好的EMI效果，節省snubber電路。
第三代SOC方案的應用場景
NU170X符合WPC1.2.4 EPP協議，輸入電壓支持最高20V，輸出功率支持最大30W，是一顆單芯片高集成的無線充解決方案，它可支持雙線圈切換功能，可用於全集成單線圈無線充、立式雙線圈無線充、磁吸無線充以及無線充移動電源等。
針對智能手錶、TWS耳機等低功率IoT設備，或是充電寶、充電座、音箱等無線充電器等消費類電子、工業、汽車以及醫療市場等對功率有較高要求的無線充發射器，均能提供高集成度解決方案。
總結
伏達推出的第三代單芯片高集成的無線充解決方案，支持5W~30W的無線充設備，完美覆蓋中、低功率的充電設備應用。讓伏達創新的無線充電技術下沉，為客户提供具有競爭力的方案，讓更多的用户感受無線充電為生活帶來的便利與安全，才是伏達不斷創新的動力。
消息來源: 伏達半導體
