燃情冰雪 拼出未來|“水立方”變身“冰立方” 賽後將在游泳季和冰上季之間不斷切換

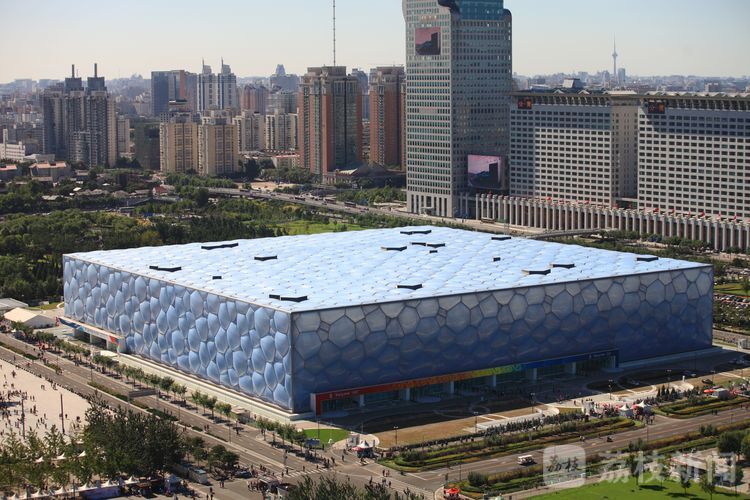

國家游泳中心“水立方”是2008年北京奧運會的標誌性場館，承擔了游泳、跳水、花樣游泳等水上比賽項目。作為北京2022年冬奧會和冬殘奧會冰壺和輪椅冰壺的比賽場館， 2019年國家游泳中心首次完成游泳池與冰場的轉換，改造後的“冰立方”將成為世界首個泳池上架設冰壺賽道的雙奧場館，也將成為冬奧史上首個在臨時冰面上的鋪設賽道的雙奧場館。

2019年12月，國家游泳中心成功舉辦了中國青少年冰壺公開賽，並完成了賽道認證，成為第一個開啓了高規格冰上賽事、並率先進入實戰測試階段的冬奧場館。

一副“骨架”撐起冰壺冰面

在游泳池上架設冰壺賽道，首先要把泳池裏的水抽乾，然後在泳池內搭設可轉換架體。在泳池裏“搭架子”看似簡單，但這套冰場可轉換鋼結構的設計考量和安裝精度堪稱精密。如何保證冰面在穩定牢固的同時，還能達到冬奧會比賽要求？秘密就藏在支撐冰面的可轉換鋼結構中。它由2600根3米高、2米長的薄壁H型鋼搭建而成，每根樑柱裝有柱腳，每個連接點裝有可拆卸高強度螺絲，確保鋼架堅固結實。架體搭設完畢後，施工團隊進行了荷載試驗，最終試驗結果顯示，每平方米增加1噸的荷載，鋼結構的最大變形僅有1.6毫米，符合3毫米以內的設計要求。作為支撐冰面“骨架”的一部分，製冰基礎層施工也十分重要。首先要在混凝土預製板面上鋪一層PE膜，然後再鋪兩層擠塑保温板，保温板之上再鋪一層PE膜和抗滑移層，最上一層便是製冰管架。看似簡單的工序，對施工品質要求極高。

兩套“系統”打造賽事環境

水立方變身冰立方，關鍵的環節就是製冰。場館改造的重要一項就是增加製冰設備。新加的製冰機組位於場館室外東側，室外機組如何與室內管線相銜接，國家游泳中心冬奧改造項目應用BIM技術對設備安裝進行了大量深化設計工作，還與廠家一道進行了相關實驗對製冰機組參數、配置進行了優化，為後續安裝施工提供了便利條件。為了保證賽時萬無一失，施工方對三台製冰機組採取兩用一備，並進行了兩用一備如何控制，如何與羣控系統無縫對接相關課題的研究。現在的賽場旁邊有兩組管道，一進一回形成迴路，就像人體的動脈和靜脈一樣。製冰基礎層上密密麻麻有序鋪裝的製冰排管相當於毛細血管一樣與動脈靜脈相連。室外製冷機組就是“心臟”，打開製冰機組使其運行，將載冷劑通過管道循環輸送至製冰場，保證賽場製冰順利進行。

眾所周知，“水立方”作為游泳和跳水等水上運動項目的比賽場館，賽時環境是高温高濕，那麼到了“冰立方”，冰壺比賽的賽場環境要求是低温低濕。如何在偌大的比賽大廳內實現並保證低温低濕的環境，奧秘就在於本次場館改造的除濕系統。“場館的除濕系統就像我們人體的呼吸系統一樣，源源不斷地將乾冷空氣送入比賽大廳，並將大廳內的濕熱空氣帶出去”。

一個“中樞”實現即時調節

如何保證比賽用冰不融化，觀賽羣眾不寒冷，這又涉及到本次場館改造的一大難點——賽場温度分區控制。為了保證賽場的濕熱環境，首先要對比賽大廳進行氣密性改造。因為冰壺比賽對現場環境要求極高，如果比賽場館未能得到有效密封，那麼濕熱空氣就會進入賽場內，造成冰面起霧，進而直接影響冰壺比賽無法進行。為此，國家游泳中心對比賽大廳一層及池岸層的出入口進行了物理改造，增加室內外空氣隔離設施。此外還對屋頂膜結構及牆面板之間的縫隙進行了封堵。

改造後的場館不僅增加了功能，更將實現智能升級。全新的羣智能系統將有效監控比賽大廳的熱濕環境和光環境的變化。這個羣智能系統就好比人的大腦神經中樞，根據場館內環境的變化適時調節場館內相關設備的運行情況以滿足賽場需要。同時，改造後的比賽大廳內，根據需要在不同的點位設置了傳感設備，這些傳感設備就像我們人體的眼、耳、皮膚等感覺器官一樣，感知着比賽大廳的温濕度、聲光等環境的變化，並將這些數據及時反饋至“神經中樞”，場館的羣智能系統就會實際情況自動調節。通過一系列的舉措，最終實現冰壺場館比賽大廳確保任何熱負荷條件下，冰壺賽道冰面温度達到-8.5℃，冰面以上1.5米處温度保持在10℃，相對濕度不超過30%，看台温度16℃至18℃，實現室內高大空間温度的分區調控，既滿足了冰壺比賽環境的需要，又為觀眾營造了舒適的觀賽環境。

此外，場館還開展了建築聲學研究項目，在大廳採用最先進的建築吸聲材料，確保賽道兩端相隔40多米遠的運動員可以通過呼喊聲清晰交流。在此之前，項目已完成比賽大廳照明設施改造，共更新LED燈具314盞。更新後的比賽照明不僅更加節能，還實現了照明功能升級，游泳模式、冰壺模式、商演模式的燈光照明可以一鍵切換，滿足了賽事傳播及不同種類大型活動的照明需要。

無障礙設施服務冬殘奧賽事

在北京2022年冬奧會和冬殘奧會中，國家游泳中心“冰立方”將承擔冰壺和輪椅冰壺比賽賽時服務保障工作。為此，國家游泳中心實施了冬奧會、冬殘奧會無障礙環境建設提升項目，項目覆蓋國家游泳中心全場館，包括場館外圍及前後院、場館各出入口、首層公共區域、B1競賽場地區域；項目功能涉及無障礙道路、無障礙停車位、無障礙出入口、無障礙電梯、無障礙坡道、無障礙衞生間、無障礙更衣間、低位服務枱、語音提示系統、無障礙標識系統等。針對輪椅冰壺，場館還採取了人性化的防疫措施，例如增加測温門寬度，確保輪椅通過；降低殘疾人防疫物品擺放台高度，方便殘疾運動員使用等。

從效果看，“水立方”場館無障礙環境建設升級後，形成了完善的無障礙設施體系，提高了無障礙設施服務標準，不僅能夠滿足場館冬奧會、冬殘奧會比賽運行需求，還將更好地為賽後場館可持續利用提供長足保障。平昌冬殘奧會輪椅冰壺冠軍王建新在體驗場館無障礙設施環境時曾表示：“冰立方”是他見到的世界上最好的擁有無障礙環境的場館。今年，在全國無障礙環境建設成果展示應用推廣活動中，該項目還被評為“2021年度無障礙環境建設優秀典型案例”。 無障礙設施不僅充分展現中國殘疾人事業的發展水平和中國社會文明程度，也讓來自國外的運動員和官員感受到中國作為東道主的人文關懷。

世界冰壺聯合會主席凱特·凱斯尼斯稱讚：“國家游泳中心是我經歷過的歷屆冬奧會中最棒的冰壺場館。運動員更衣室、無障礙坡道等設施的設計非常精巧，考慮十分周到，各項防疫措施也很到位，我對世錦賽和冬奧會的成功舉辦充滿信心。”
