通過“碳達峯”與“碳中和”行動實現可持續發展，是當前人類社會的共識。進入數字時代，作為信息系統運行的物理載體，數據中心建設規模與數量增速迅猛，在源源不斷為經濟社會提供必不可少的算力的同時，也必須承擔起節能減排、綠色發展的重任。

在眾多的綠色數據中心解決方案中，冷卻系統的技術創新是成效最顯著，也是行業最關注的發展方向。知名芯片廠商英特爾近日聯合液冷生態合作伙伴共同發佈了《綠色數據中心創新實踐——冷板液冷系統設計參考》，以加強業界對冷板式液冷的認知，推動數據中心產業的綠色發展進程。

生態聯合 共促綠色數據中心轉型

近年來，我國數據中心用電量飛速增長，已佔到全社會總用電量的 1.5%-2% 左右。鑑於此，國家出台了一系列政策引導數據中心的綠色化發展，並對數據中心電能利用效率（Power Usage Effectiveness，PUE）提出了硬指標：新建大型及以上數據中心PUE要降低到 1.3 以下，並進一步要求“東數西算”國家樞紐節點內PUE 指標要控制在 1.25 以內。

綠色數據中心建設是一項複雜的系統工程，除PUE這一能源利用效率指標外，還涉及綠色設計及綠色採購、能源資源使用管理、設備綠色管理等多種因素，因此這一複雜體系需要多種創新技術及方案協同發力，綜合施治。

作為可持續發展理念的踐行者，以及半導體產業的領軍企業，英特爾多方位探索綠色數據中心節能減排技術、工具和方式方法，重點聚焦於能效與功率密度、先進散熱技術和基礎設施智能化這三個垂直領域，從XPU等器件級到服務器系統、機架和數據中心四個層面，創新推出“四橫三縱”矩陣型綠色數據中心技術框架（見圖一），為數據中心產業加速節能減碳提供可靈活組合、定製的方案。

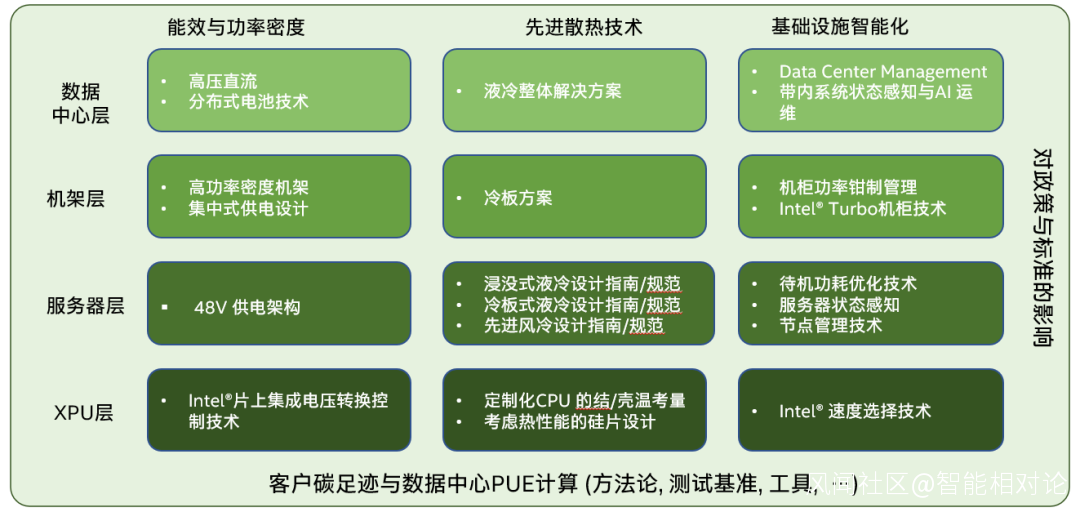

▲圖一 英特爾綠色數據中心技術框架

在數據中心的日常運行中，冷卻系統一直是非IT設備能耗的主要來源，傳統的風冷系統能耗往往可接近數據中心整體能耗的一半。同時，隨着數據中心向高密化、大規模化的發展，傳統的冷卻技術已經難以滿足新型數據中心的散熱需求。

因此，研發更先進的製冷技術成為綠色數據中心建設的核心重點之一。冷板式液冷為代表的數據中心製冷新技術，憑藉更高的冷卻效率，可以支持更高的功率密度，以及對數據中心機房改造要求低等特性，已成為業內呼聲最高的發展方向。

液冷作為一種較風冷散熱能力更強的技術，應用於數據中心可展現出以下明顯優勢：

滿足高功率密度機櫃的散熱需求，提高數據中心使用效率；循環系統耗能少，系統噪音小；佔地小，易於選址，全國佈局皆可實現低PUE運行；降低總擁有成本，增加算力產出；餘熱回收易實現，熱源品味和餘熱系統效率高；適應性強，可直接與原製冷系統兼容。

《綠色數據中心創新實踐——冷板液冷系統設計參考》。由英特爾與包括CSP、運營商、企業用户、OEM、液冷部件商與服務器託管商在內的眾多合作伙伴均參與編纂，英特爾攜手產業生態夥伴緊密合作、聯合創新的重要成果之一，旨在與冷板液冷生態夥伴及潛在使用者分享對於冷板液冷技術關鍵部件設計選型的考量，並促進冷板液冷系統的標準化發展，進而降低設計與使用成本，推動建立並完善冷板液冷生態體系。

專業、詳盡、可落地的液冷實踐參考書

《綠色數據中心創新實踐——冷板液冷系統設計參考》從專業的角度，對冷板式液冷的概念、原理、構成等進行了詳盡的闡述，並且根據實際應用場景需求，對如何計解決方案和選擇冷板液冷配件給出了極具可行性的參考建議。

冷板式液冷是指採用液體作為傳熱工質在冷板內部流道流動，通過熱傳遞對熱源實現冷卻的非接觸液體冷卻技術。在冷板式液冷系統中，服務器芯片等發熱器件不直接接觸液體，而是通過裝配在需要冷卻的電子元器件上的冷板進行散熱。因此該方式對現有服務器芯片組件及附屬部件改動量較小，可操作性更強，成為目前成熟度最高、應用最廣泛的液冷散熱方案。

《綠色數據中心創新實踐——冷板液冷系統設計參考》圍繞液冷一次側及二次側整個鏈路的設計展開（見圖二），可為參與冷板散熱系統設計、驗證、管路的連接組裝、系統的檢測及維護人員工程實踐提供系統化參考和指導。

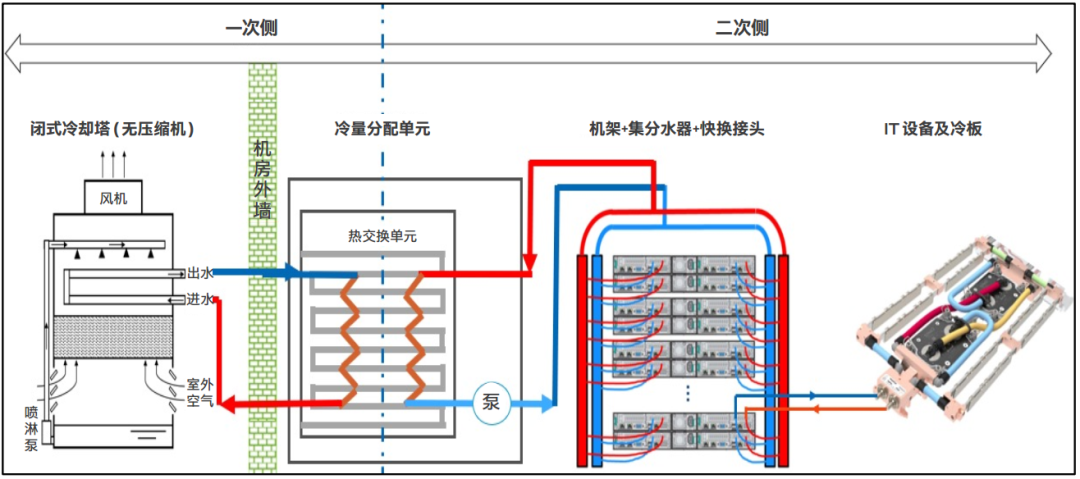

▲圖二 冷板式液冷整體鏈路圖

其中，冷板式液冷一次側冷源可採用機械製冷系統和自然冷卻系統。機械製冷系統包括風冷冷凍水系統和水冷冷凍水系統，可提供12C-18℃的中温冷凍水；自然冷卻是在室外氣象條件允許的情況下，利用室外空氣的冷量而不需機械製冷的冷卻過程，自然冷卻系統可採用開式冷卻塔、閉式冷卻塔和乾冷器等設備實現，可提供30C以上的冷卻水。液冷一次側冷源形式需結合次側末端水温需求和項目地室外環境情況確定。

二次側液體迴路是指從冷量分配單元到機架，通過供回冷卻工質歧管和IT設備連接，然後再通過歧管返回冷量分配單元的設計。來自二次側冷卻迴路的熱量通過冷量分配單元的板式熱交換器傳遞到一次側冷卻迴路，最終排放到大氣中或被熱回收再利用。

冷板系統的配件設計考量涉及冷卻工質、冷板設計、冷量分配單元（CDU）、機架式冷卻工質供回液歧管、循環泵、自封式快換接頭、二次側管路、背板空調等廣泛的內容領域和設計標準與規範，設計參考對上述要素都給予了系統闡述。

設計考量從硬件與效能兩個角度出發。在硬件方面，設計參考對各類部件、材料進行了細緻闡述，對於不同的選型進行了優缺點分析，探討了部件、材料應用中可能涉及到的結構、設計等問題，並指明瞭部件、材料應該遵循的國家標準及條款，對目前可採用的產品類型進行了推薦。

在效能方面，設計參考以實際場景為基準，提出了各部件的作用與應該達到的效能，特別是在不同的參數、結構、使用環境中，各產品在體積、重量、效能，乃至運輸環節應該達成的性能指標。

服務穩定、不間斷是數據中心運營中最核心的訴求。設計參考對冷板式液冷系統的泄漏檢測和干預、壓力安規設置了單章闡述，確保數據中心在採用冷板式液冷技術時的安全、穩定運行。

打造綠色新生態，開啓液冷新未來

在發佈《綠色數據中心創新實踐——冷板液冷系統設計參考》的同期，英特爾攜手廣泛的生態夥伴，成立“綠色數據中心技術創新論壇”，集合多家ICT產業上下游廠商，繼續擴大技術“手印”，合力共建綠色、可持續發展的產業生態。

《綠色數據中心創新實踐——冷板液冷系統設計參考》的發佈，為數據中心冷板式液冷技術的普及提供可靠的路徑，為液冷技術的應用、研究進一步發展奠定了基礎。隨着數據中心進入液冷時代，綠色算力將成為國民經濟實現高質量發展最主要的動力與保障，為數字經濟整體邁向“碳中和”奠定堅實基石，為全球可持續發展作出貢獻。

點擊鏈接https://s2.uao.so/35849910 即可下載白皮書，獲取技術乾貨。
