大家使用微信聊天的時候,是不是經常會使用一些有趣的動圖表情,來讓聊天充滿樂趣?其實早在1832 年,“動圖”就已經出現了,只不過那時候的“動圖”不像現在一樣出現在電子設備上,而是展示在一張紙質圓盤上。
由埃德沃德·邁布里奇於 1893 年設計的費納奇鏡,為一對跳華爾茲的夫婦。圖片來源:維基百科
不過,這種 190 年前的“紙質動圖”並不能像現在手機上的動圖表情那麼高級,自己就能動起來,而是需要觀察者將繪製好圖像的圓盤固定,並且保證可以自由旋轉,然後舉起圓盤,透過圓盤上的狹縫對着鏡子進行觀察,才可看到動起來的圖像:
舞動起來的畫面。圖片來源:維基百科

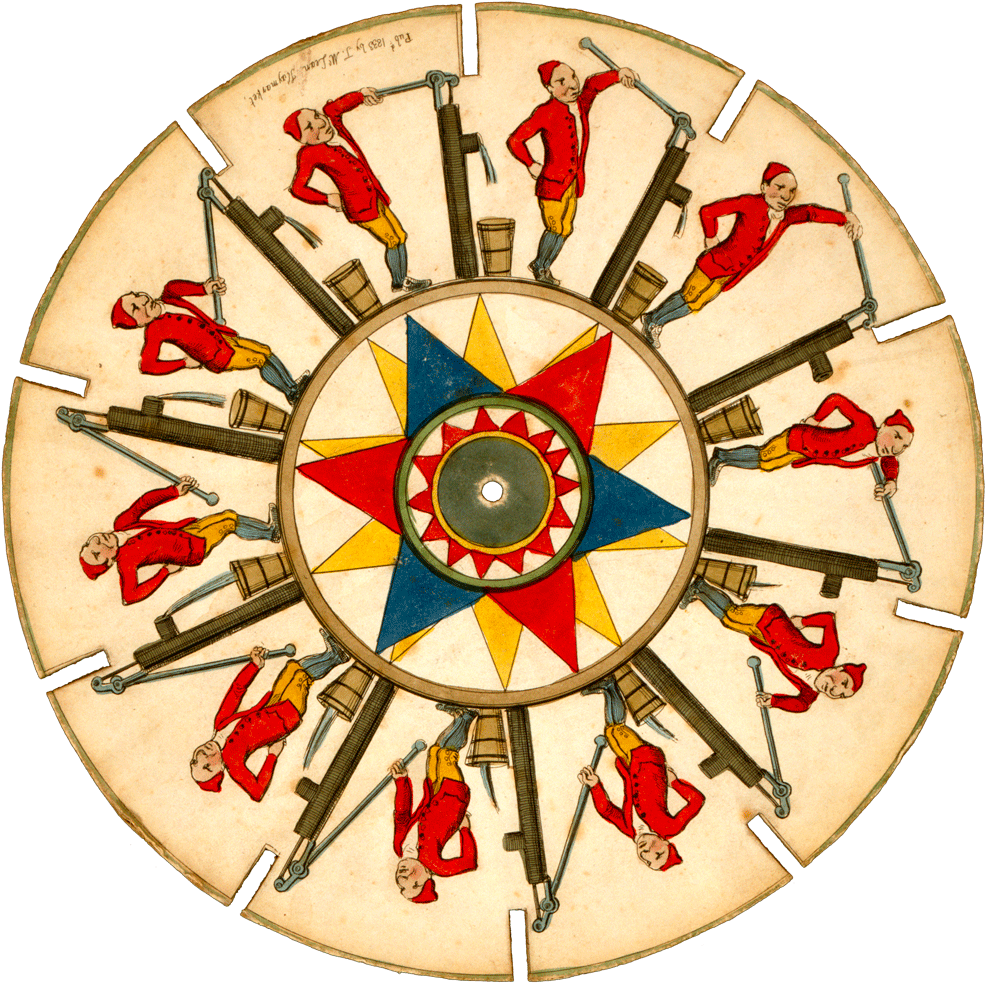

這種繪製在圓盤上的“紙質動圖”被稱為“費納奇鏡”,是由比利時人約瑟夫·普拉託和奧地利人西蒙·馮·施坦普費爾在 1832 年發明一種簡易裝置,也是早期無聲電影的雛形。
利用費納奇鏡,我們可以製作各種有意思的“紙質動圖”進行觀察,比如正在比賽的拳擊手:
圖片來源:維基百科
奔跑的斑馬和跳躍的猴子:
圖片來源:thisiscolossal.com

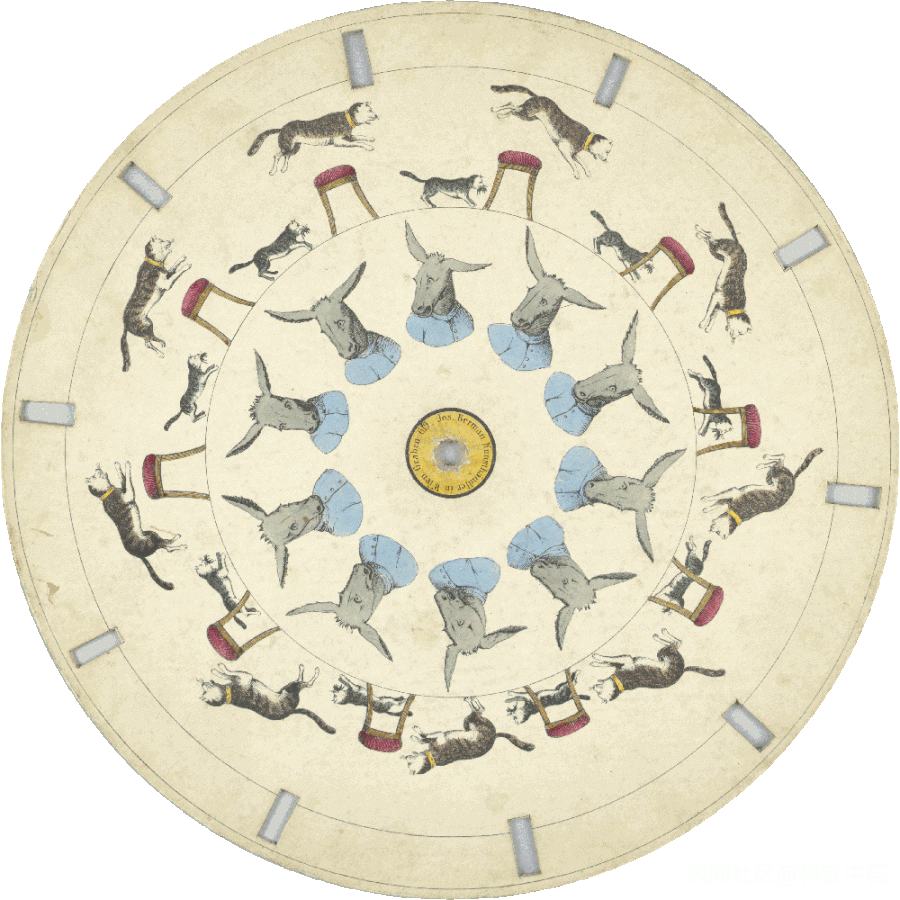

跳板凳的貓咪:
圖片來源:thisiscolossal.com
飛舞的蝴蝶和小鳥:
圖片來源:thisiscolossal.com
看到這裏,如果你也想做一個來試試,那麼可以依照下面的步驟來進行:

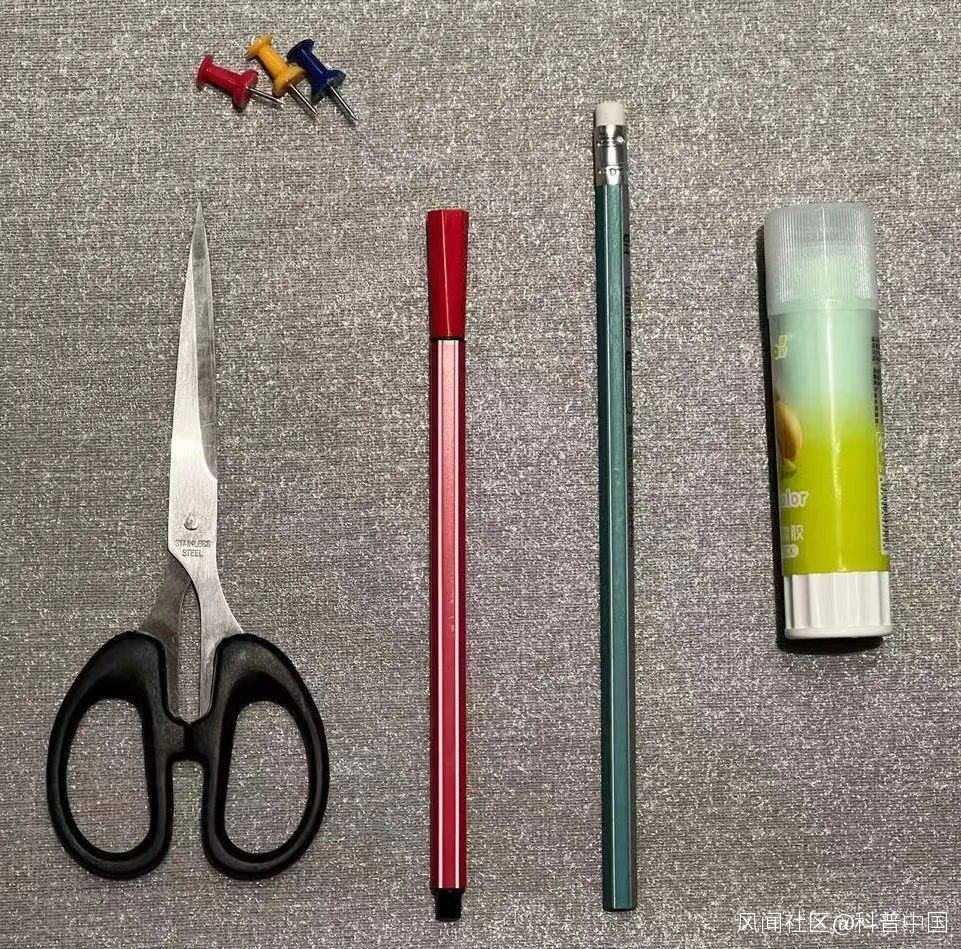

製作材料
硬卡紙帶橡皮的鉛筆膠水剪刀工字釘一面鏡子圓規(可選)量角器(可選)尺子(可選)
製作過程
第一步

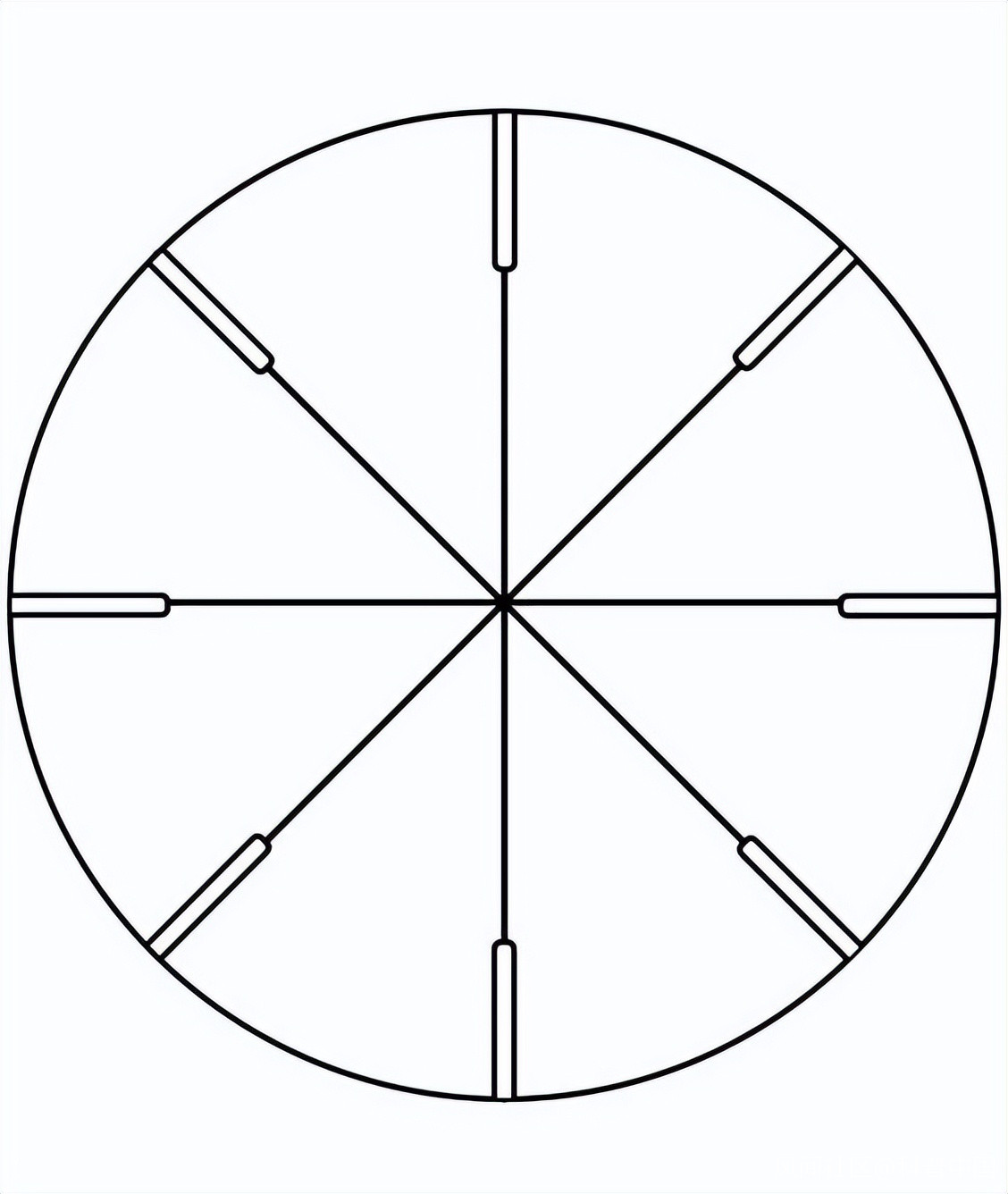

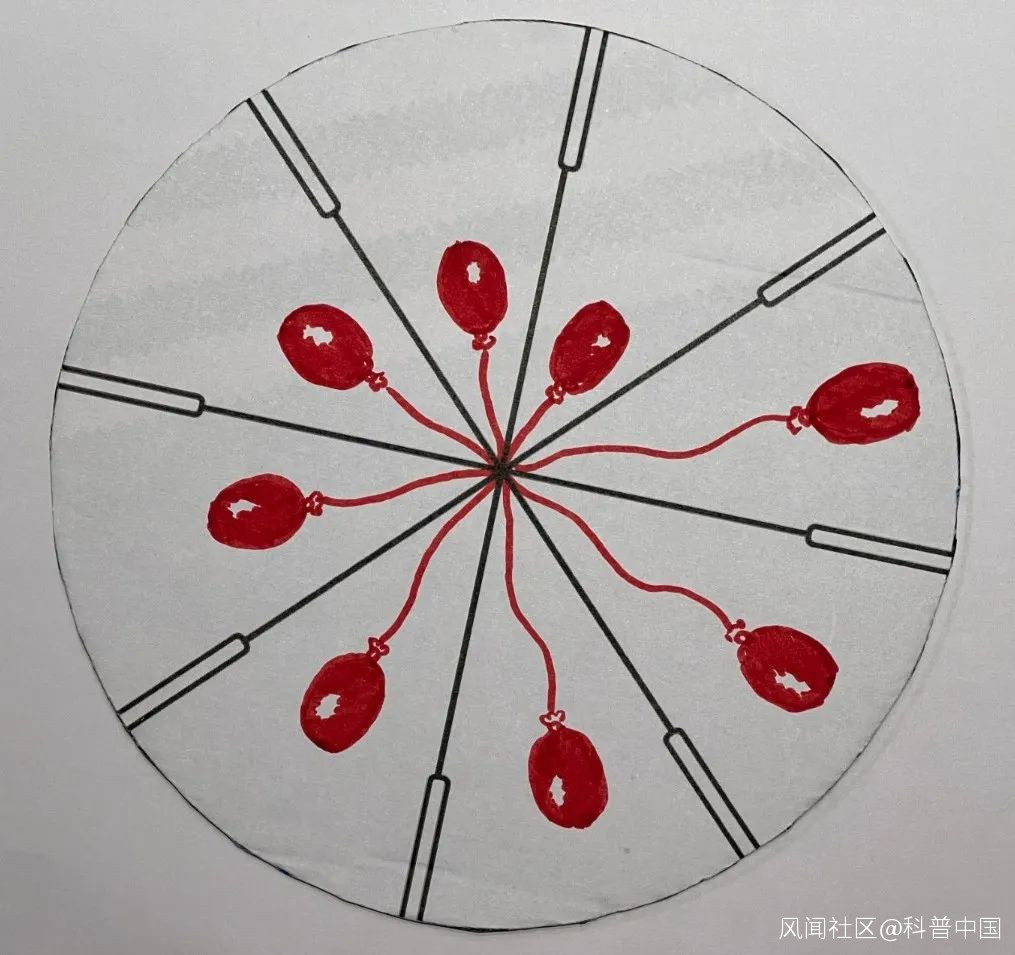

在硬卡紙上用圓規畫一個大圓,然後用量角器將大圓平均分成 8 份,並在等分線末端畫上8 個狹縫。具體如下圖所示,也可以保存下方的圖片並用 A4 紙打印,隨後剪下貼在硬卡紙上。
第二步

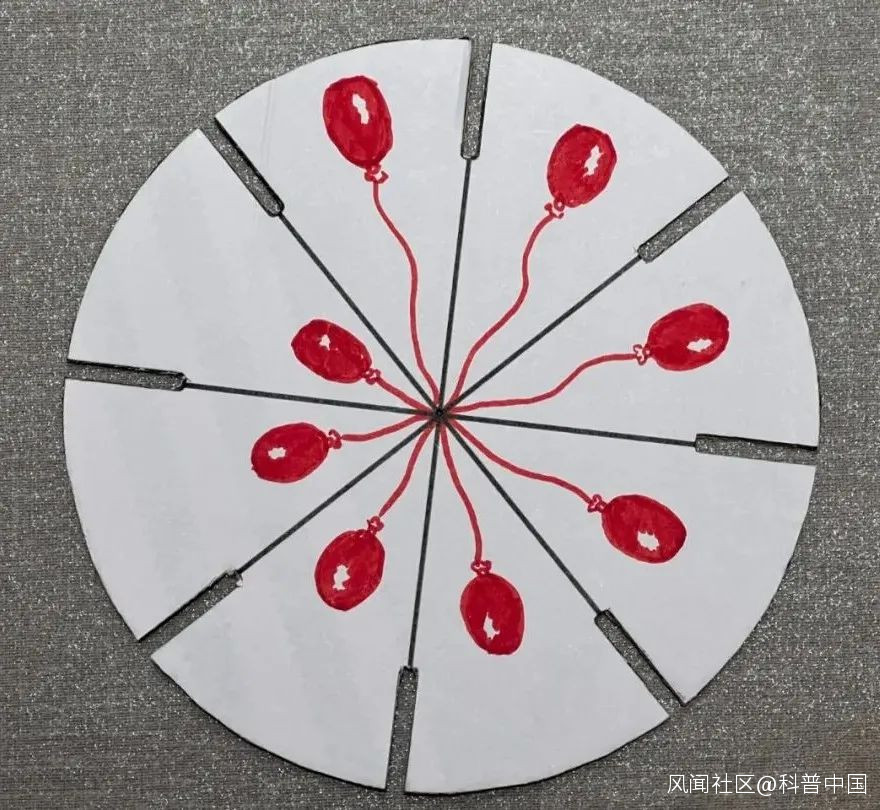

在底板的 8 個扇形區域中,繪製 8 個你想展示的動畫圖案。繪製時要注意每個小扇形內圖片的變動不要太大,否則可能會影響觀看時候的動畫效果。
第三步
用剪刀將費納奇鏡圓盤剪下,並將等分線末端的 8 個狹縫剪掉,用於觀察。
第四步

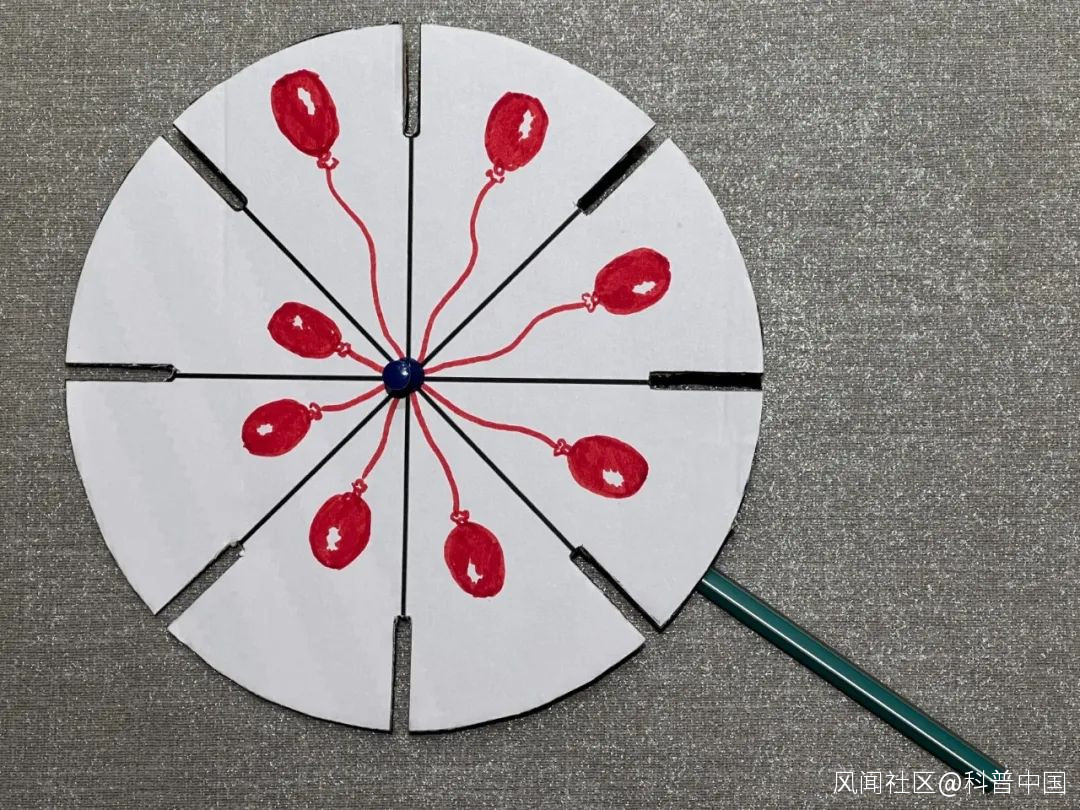

使用工字釘,將費納奇鏡圓盤固定在鉛筆末端的橡皮上,確保圓盤可以順暢旋轉。
第五步
拿起製作好的費納奇鏡,站在鏡子前,將費納奇鏡帶有圖案的一面面向鏡子,並保證眼睛透過狹縫可以看到鏡子裏的圖案,然後轉動費納奇鏡圓盤,就可以看到自己繪製的紙上“動圖”啦!
為什麼透過旋轉圓盤的狹縫,就可以看到動態的影像呢?
這是因為當物體在快速運動,其影像從人眼中消失後,人眼仍能繼續保留其影像一小段時間,這種現象被稱為“視覺暫留”現象。也正是視覺暫留現象的存在,才讓我們可以在看電影、打遊戲的時候不會感覺到像是在看一張一張的幻燈片。
除了費納奇鏡,像西洋鏡,以及小學手工課上製作的“籠中鳥”,都利用了視覺暫留現象。
圖片來源:Gfycat
圖片來源:worldpress.com
最後,再給大家分享幾個經典費納奇鏡圖紙,一起動手製作起來吧~!
