蘋果M2 Pro筆記本才剛發佈沒多久，就被成功拆解了！

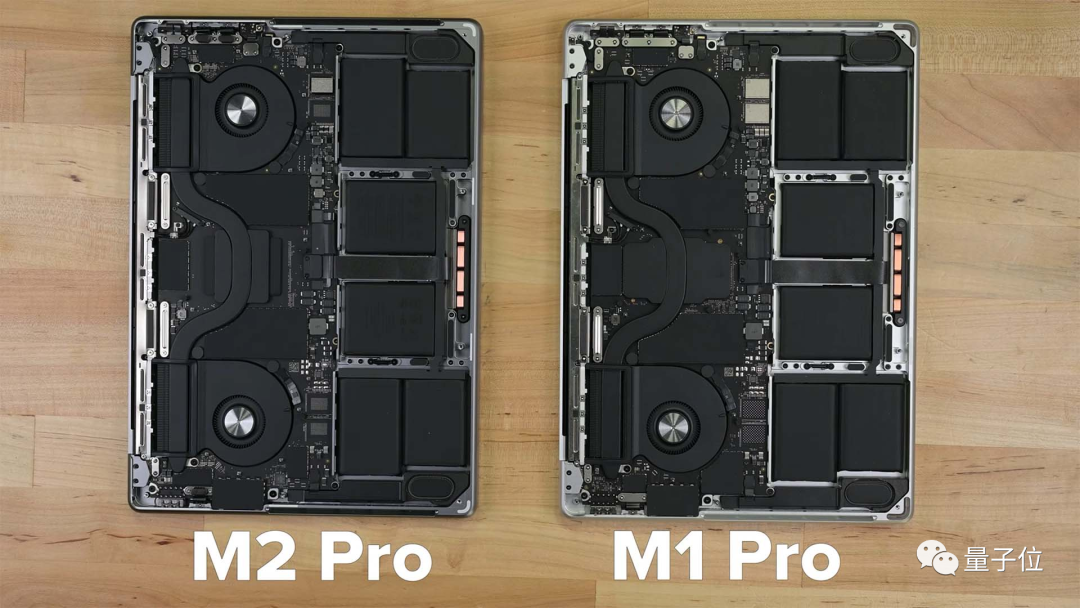

14寸M2 Pro筆記本對比14寸M1 Pro筆記本:

內存模塊從M1 Pro的2個8GB變為現在的4個4GB，散熱片還明顯縮小了……

慢着慢着，雖説蘋果推出了自助維修服務，但M2 Pro筆記本的維修手冊也還沒出來呢，那這是怎麼拆的？

熟悉的朋友可能知道，這次蘋果發佈的M2 Pro筆記本除了芯片更新，機身模具與2021款幾乎無變化。

所以iFixit試着用M1 MacBook那長達160多頁的自助維修手冊試了下M2 Pro筆記本，結果你猜怎麼着？

成了！

（好吧也不意外，蘋果畢竟要考慮環保嘛，手動狗頭）

那具體來説，蘋果都對M2 Pro筆記本內部都進行了哪些“升級”？一起來看看～

M2 Pro都有哪些變化

既然都能用舊的維修手冊成果拆解新的M2 Pro，那就意味着變化肯定是沒多少，並且都只是一些微小的改變。

**△**圖源：wccftech

首先最“有趣”的變化就是散熱片的尺寸了，M2 Pro SoC上的散熱片尺寸不但沒有維持M1 Pro的，反而還減小了不少。

隨後在繼續拆解的過程中，比較明顯的一個變化就是內存模塊的變化：

M2 Pro內核兩側各有兩個SK Hynix4GB的LPDDR5內存模塊，總共四個（和M2 Air中的一模一樣）；

而舊版的M1 Pro核用的是8GB三星LPDDR5內存模塊，兩側各一個。

同樣的容量大小，至於為什麼選擇4個更小的RAM模塊，而不是沿用舊版的兩個大模塊？

這在很大程度上要歸結於供應問題上，當時蘋果做出設計選擇時，ABF襯底供不應求。

不過現在這樣的設計也有好處，SemiAnalysis首席分析師迪倫•帕特爾（Dylan Patel）稱：

使用四個較小的模塊可以降低從存儲器到SoC的基板內的路由複雜度，從而減少基板上的層數。這使得它們能夠進一步延伸有限的基板供應。

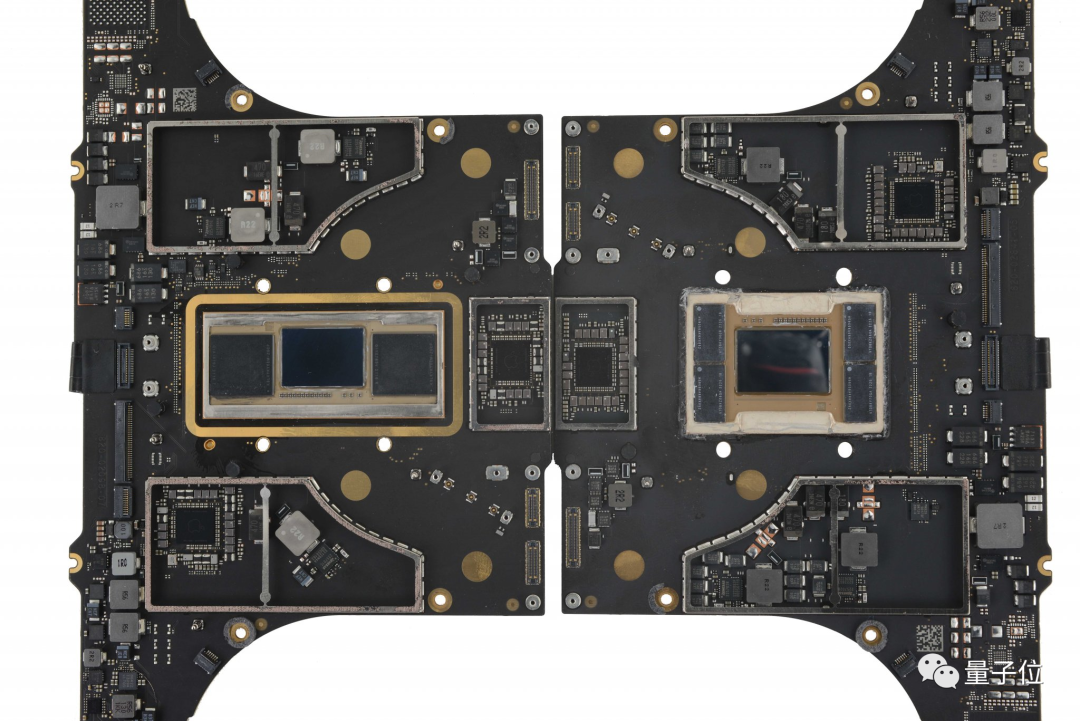

**△**左側M1 Pro SoC/右側M2 Pro SoC 圖源：iFixit

當然，“供應危機”引發的設計改變還不止於此，另外一個很明顯的變化就是NAND模塊。

目前，隨着更小的模具被淘汰以及行業朝着更大的NAND模具密度發展，更小的128GB模塊越來越難以獲得，購買這些模塊的成本也越來越高。

對於蘋果來説，帶來的結果就是RAM模塊這邊在被拆分，那邊NAND模塊卻“背道而馳”：

從M1 Pro筆記本上的4個更小的128GB模塊發展到M2 Pro上的兩個更大的256GB模塊。

這樣的設計帶來的性能變化就沒有RAM模塊那麼友好了。

M2 MacBook Air的基礎機型上同樣是兩個256GB的NAND模塊，導致讀寫性能大幅下降，遭受到了20-40%的性能打擊。

也有消息傳出，14寸M2 MacBook Pro的基礎機型也出現了類似的狀況。

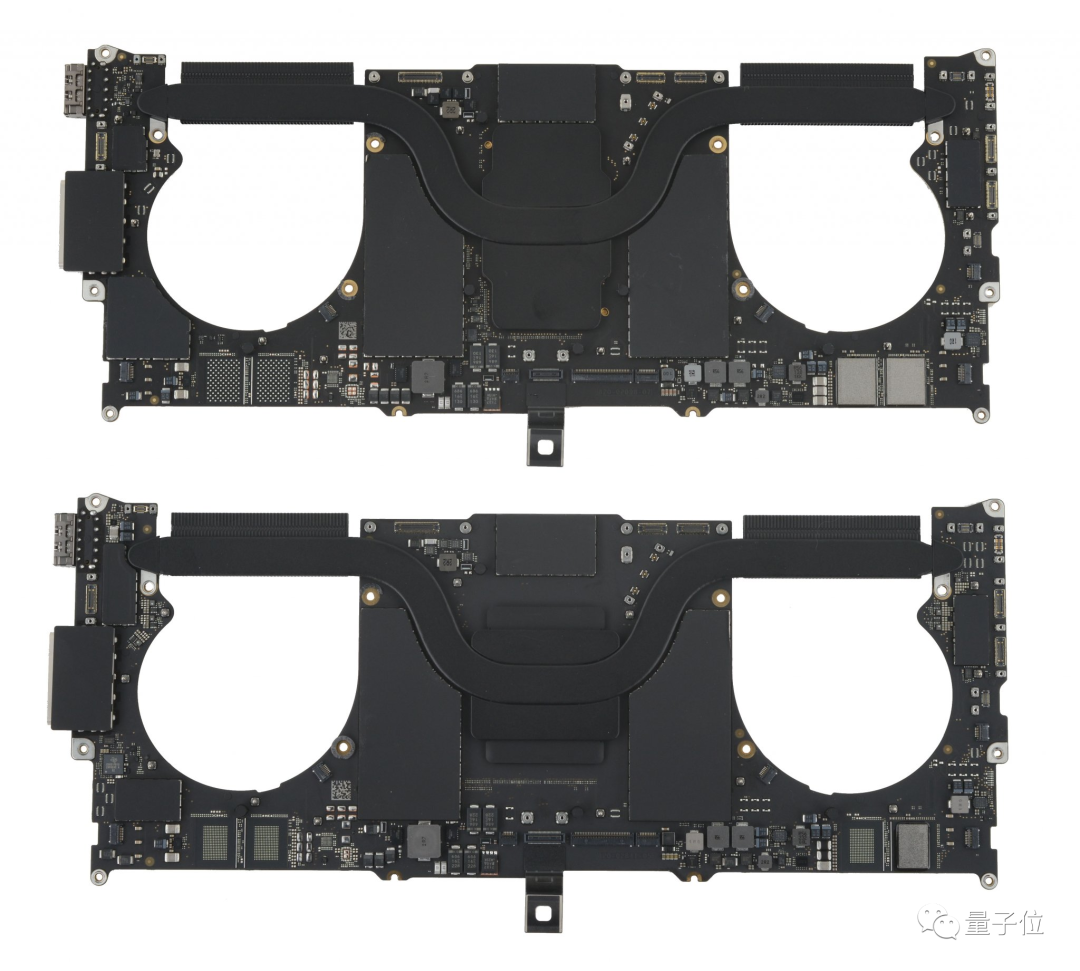

**△**上圖是M1 Pro邏輯板，右下角有兩個128GB的NAND模塊，反面有兩個/下圖是M2 Pro邏輯板，右下角兩邊各有一個256GB的NAND模塊 圖源：iFixit

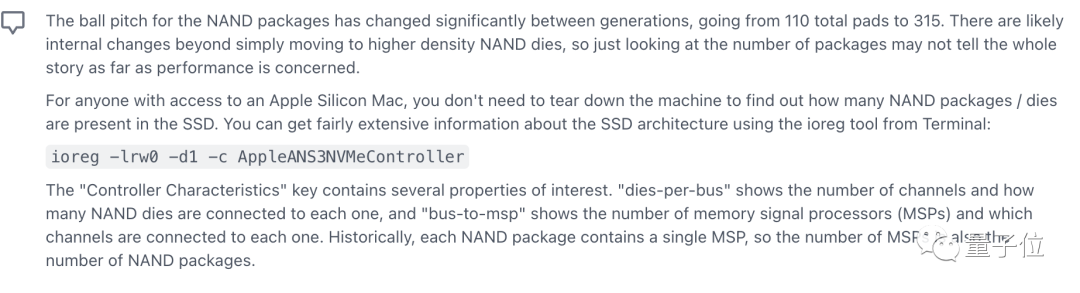

對於這個變化，有網友稱兩代筆記本之間NAND軟件包的球距也有所改變，總共110個pads變成了315個pads，僅僅看軟件包的數量可能不能説明性能方面的全部情況。

此外這位網友還給出了不用拆解電腦就能查看SSD中有多少NAND軟件包的方法：使用ioreg工具，可以從Terminal獲得關於SSD架構的相當廣泛的信息：ioreg -lrw0 -d1 -c AppleANS3NVMeController。

“Controller Characteristics”鍵包含幾個有趣的屬性；

“dies-per-bus”顯示了通道的數量以及每個通道連接了多少NAND通道；

“bus-to-msp”顯示了內存信號處理器（MSP）的數量以及每個通道連接了多少通道；

每個NAND軟件包包含一個MSP，所以MSP的數量也是NAND軟件包的數量。

維修手冊給的東西實在太多了（狗頭）

知道了蘋果M2 Pro筆記本內部都有哪些變化之後，背後的“功臣”也得介紹下：M1 MacBook的自助維修手冊。

（一份手冊能“拆”兩種型號的筆記本，也不知道蘋果這波是贏了還是輸了）

不過對消費者來説，這份手冊是真的好用，長達162頁的文檔，涵蓋了安全介紹、所需工具、部件分解圖、名稱及編號……

而要拆解筆記本，無論是M1 Pro還是M2 Pro，iFixit嘗試過了，只需要跟着維修手冊一步步操作就行。

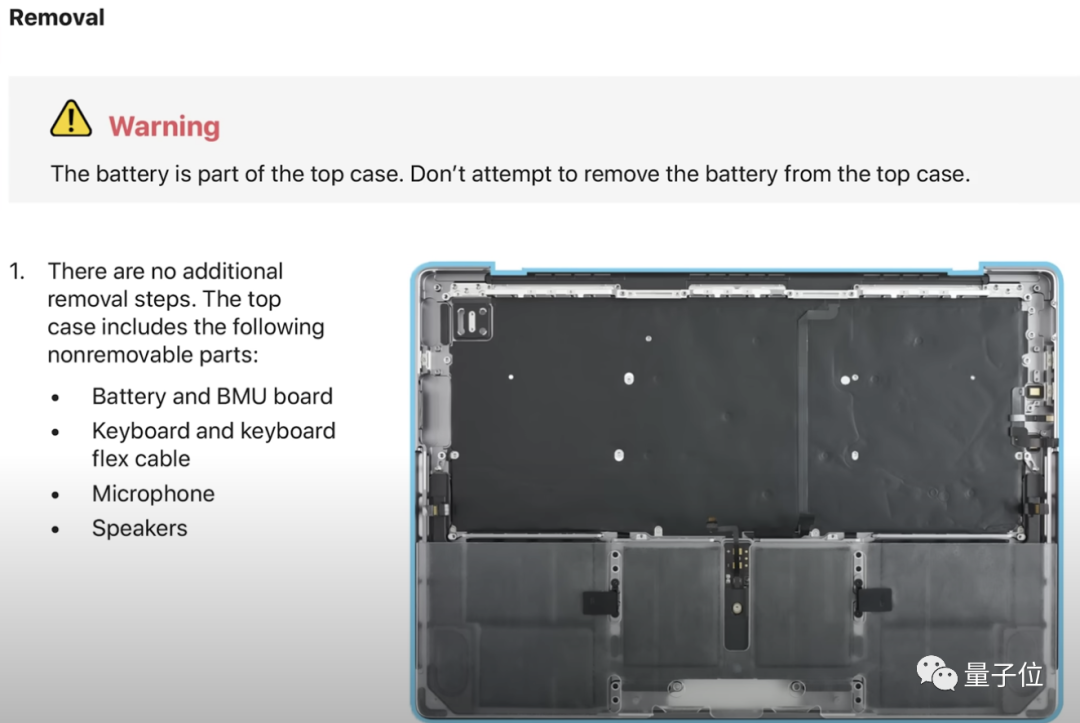

拆解到最後一步，就只剩電池和頂殼了，蘋果給出的手冊也停在了這一步（畢竟自助維修也只能修到這裏了）。

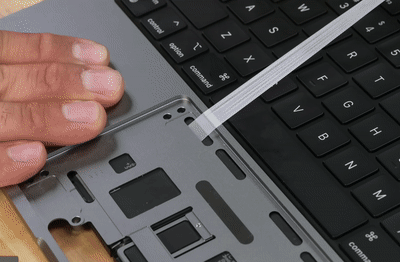

不過要拆卸電池也是很容易，裏面有膠帶可以撕拉出來。

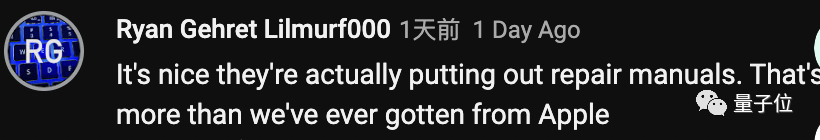

面對這麼詳細的維修手冊，有網友調侃，蘋果在維修手冊中給的東西實在太多了，比之前從蘋果處得到的都多。

對蘋果M2 Pro筆記本的這些“升級”，你怎麼看？
