（續昨）

1.2  PE和N匯流排。

匯流排的截面積必須符合國家規定，即

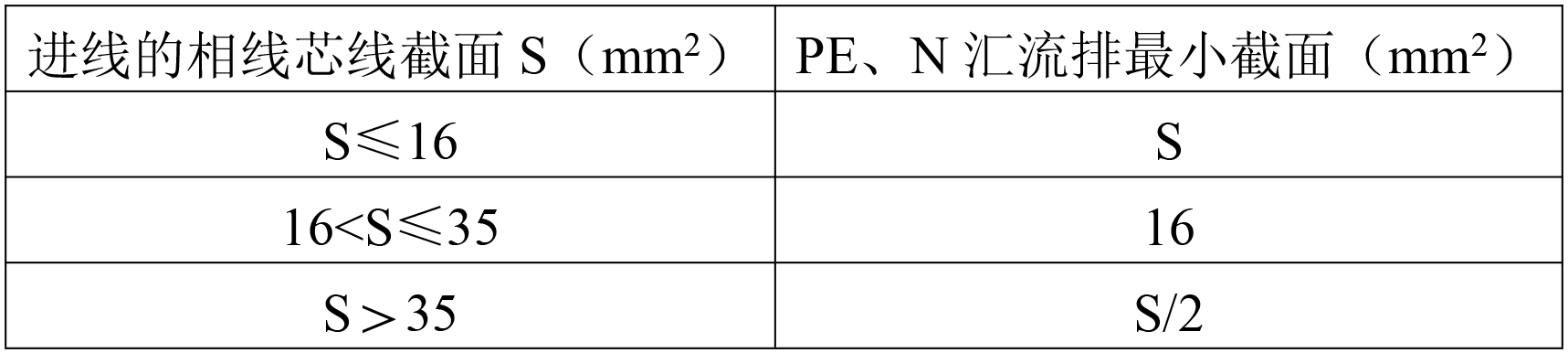

表 PE、N匯流排截面與相線截面的關係*

説明：1）表中PE：保護接地線；N：中性線。

2）* 見《全國民用建築工程設計措施/電氣》（2009年版）中“表5.6.4”

匯流排的截面積=（<匯流排>寬度-壓線螺絲孔的直徑）×厚度

如果匯流排截面積不達標，容易使熱穩定性能降低。當出現大負荷電流時，匯流排會異常發熱；嚴重時將導致零點漂移。

        實踐中，廠家往往不扣除壓線螺絲孔的直徑，因此出現匯流排截面積無法滿足規範要求的現象。

例如：當N（或者PE）匯流排寬度為30mm、厚度3mm、其上有一排Ф8的機螺絲孔時，則其截面積=（30-8）×3=66（mm2）。對應的相線進線截面積不能大於120mm2。如果配電櫃相線進線是150mm2纜，則因為N（或PE）匯流排截面積不合格，不能通過驗收。

一般用遊標卡尺檢查匯流排的截面積。

這種檢查方法同樣適用於相電匯流排截面積檢測。

1.3 配電箱箱體。

1. 配電箱的製作執行標準有：《家用和類似用途固定式電氣裝置電器附件安裝盒和外殼   第1部分：通用要求》（GB 17466.1-2008），《低壓成套開關設備和控制設備 第3部分：對非專業人員可進入場地的低壓成套開關設備和控制設備 配電板的特殊要求》（GB7251.3-2006），等等。這些都是強制性標準。

配電箱必須取得中國強制性產品認證證書（俗稱CCC認證）方可生產和銷售。

目前，在所有涉及配電箱設計、製作、使用的國家規範裏，對箱體尺寸均沒有做具體規定。但是設置了包括結構，防觸電，機械強度，耐熱，防鏽，耐電痕化，電磁兼容，爬電距離和電氣間隙，絕緣電阻和電氣強度，耐老化和防異物進入、防有害進水……二十餘種型式試驗。

各個生產廠家根據型式試驗結果，制訂本企業配電箱尺寸標準。因此監理工程師在對箱體做平行檢驗時，需要根據檢驗機構出具的《（配電箱）型式檢驗報告》裏給出的參數進行核查。

由於進場配電箱箱體多采用噴塑、烤漆等工藝進行防腐處理，因此無法準確量測箱體鋼板厚度。此時可以將質量控制關口前提，直接到廠家的生產線上量測配電箱箱體鋼板厚度。

值得注意的是，一些廠家採取外加工、貼牌生產方式。即：將配電箱委託給其它小廠家生產，貼自家品牌。由此帶來配電箱質量不穩定的隱患。因此監理人員到廠家生產線實地核查（配電箱加工情況）很有必要。

關於二層底板的厚度和使用材料。《北京市建築安裝分項工程施工工藝規程》（DBJ/T01-26-2003） 第七分冊第9.1.1條明確“**金屬配電箱（盤）****……二層底板厚度不小於1.5mm,**不得用阻燃型塑料板做二層底板……”。該條款可以做為照明配電箱（櫃）進場驗收的依據之一。

箱體和二層板的厚度使用遊標卡尺進行檢測。

另外，國家對施工現場臨時用電的配電箱箱體有明確規定。即《施工現場臨時用電安全技術規範》（JGJ46-2005）中的8.1.7條：“配電箱、開關箱應採用冷軋鋼板或阻燃絕緣材料製作，鋼板厚度應為1.2～2.0mm，其中開關箱箱體鋼板厚度不得小於1.2mm，配電箱箱體鋼板厚度不得小於1.5mm，箱體表面應做防腐處理”。注意：該條僅僅適用於施工現場臨電系統。

2. 配電箱箱體上應有製造商或供應商的名稱、商標或識別標誌。如果沒有，應該按照“三無”產品，做退場處理。

IP等級，如適用，應標在箱體的外面。當箱體按正常使用要求安裝和接線時，該標誌應清晰易辨。

關於箱體上標誌的其它具體規定見附件3.2。

1.4 箱內一次接線。

有些時候，廠家不是按照空開Ie值進行一次線配線。如，Ie=40A的空開，理論上應該配允許長期負載電流為32A～40A的6mm2銅芯線（詳見GB/T 4706.1-2005中規定的電線負載電流值）做一次線，但是廠家根據設計圖紙給出的負荷大小，往往會降一檔，選擇4 mm2銅芯線（允許長期負載電流為:25A～32A）。這是考慮到暴露在空氣中的一次線散熱良好，不會產生不良後果。像這種按照設計負荷配（一次）線的做法沒有問題，不應視為質量沒有達標。

（待續）
