論文集（14）——鳳凰國際傳媒中心鋼結構工程監理工作經驗（1）_風聞

摘要：面對從未接觸過的三維數字技術和三維空間彎扭形態連續變化的鋼構件帶來的創新性和複雜性，項目監理部採取了加強組織建設，依靠專家，選擇一個好的承包商，堅決貫徹監理理念和工作方法，等做法，圓滿實現了設計目標。其經驗可操作性強，有較好的實用性。

關鍵詞：三維數字技術 鋼結構 監理



0項目概況

鳳凰國際傳媒中心最大的特點是運用三維數字技術進行了參數化非線性設計，實現了設計成果的矢量化與精確化，並且可進行智能化的調整和修正。在沒有平面圖紙情況下，運用編程來完成設計和施工。

結構上，該工程外殼為莫比烏斯環曲面形狀的空間結構，由彎扭的主、次肋鋼構件組成。

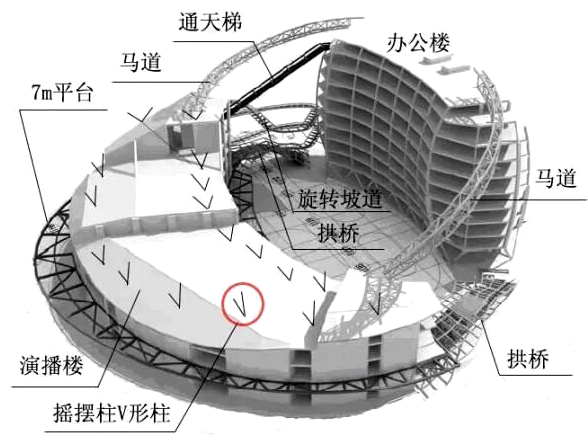

圖一 不帶鋼結構外殼的結構分區圖

圖二  鋼罩棚外覆魚鱗狀幕牆

主樓和裙樓東西兩側的連接部位，各有一個空腔結構和鋼拱橋，空腔結構彈性支撐於東西側拱橋結構上。

附屬於主體鋼結構上的其他鋼結構，如：馬道等。

鋼構件通過帶關節軸承的鉸接支座與混凝土結構相連接。

各部分鋼構件構造、尺寸等如下：

1. 屋蓋主體鋼結構。屋頂主體鋼結構體系為菱形網格佈置，網格尺寸在4m×4m左右。

構件佈置在不同平面內，形成雙向交叉疊合梁結構體系。外層（上層）主肋和內層（下層）次肋鋼樑均為彎扭梯形箱型截面鋼構件。鋼結構支撐於0.0標高處的混凝土結構上，通過7m平台的鋼樑拉接於混凝土結構上。裙樓頂部設置16對搖擺柱支撐屋面鋼結構。

鋼結構主方向構件共50榀。主構件長度約65m，扭轉角度20°～23°，主構件在三個節間內平均長約14.927m。次方向構件扭轉角度與主構件相差不大。

2. 東西兩側鋼拱橋。

東西兩側各設拱橋支撐。拱橋上部是高度約為35m,寬約28m的管網型空腔結構。支撐在演播樓和辦公樓混凝土結構上，對主體鋼結構空腔部分起到彈性支撐作用。拱橋鋼結構外表面均為自由曲面。

3. 旋轉坡道；支撐於東側主體鋼結構和混凝土結構上，對主體鋼結構空腔部分起到加強作用。內部螺旋坡道長約150m(從裙樓2層連接主樓至裙樓4層)。

4. 7m平台；支撐於主體鋼結構和混凝土結構上，對主體鋼結構起到拉接作用。

5. 通天梯；獨立的鋼結構，通天梯長約33m (從裙樓5層至主樓9層)。支撐於演播樓和辦公樓混凝土結構上。

6. 本工程鋼外殼總用鋼量約6300噸。材質為Q345B、Q345GJD、Q420GJD、Q460GJE等；板厚t =16-100mm，最大板厚達115mm。在主次肋落地支座、鋼結構外殼與主樓拉結點及V型撐杆等部位使用了鑄鋼件及軸承；外殼次肋局部採用了鍛鋼件。

實際建設工期：2008.6～2013.7。

（待續）
