NO.2104 - 響尾蛇空空導彈
作者:季風 / 編輯:冷小軍
投稿,轉載商務合作,請聯繫微信號potereio
眾所周知,世界上第一次地對空導彈擊落戰機的戰例發生在中國。
1959年10月,解放軍新建的地空導彈部隊以蘇制的薩姆2地空導彈,擊落在北京外圍騷擾的國民黨軍美製的RB57偵察機,從而創造了歷史。事後時任外交部長的陳毅元帥還調侃過這件事,戲稱這架偵察機是我們用竹竿捅下來的。
鮮為人知的是,軍事史上第一次空空導彈的作戰記錄也與中國有關。之所以不怎麼宣傳,是因為我軍在這次空戰中吃了虧。

王自重烈士
1958年9月24日,在浙江上空解放軍海軍航空兵與襲擾大陸的國民黨空軍發生激戰。我軍飛行員王自重駕駛米格15比斯戰鬥機打下2架敵機後,被敵人F86F戰機發射的AIM-9B響尾蛇空空導彈擊中,不幸犧牲。
作為元兇,響尾蛇導彈殘骸也成為了蘇聯方面的研究標本,催生了經典的蘇制P-3/13(北約代號AA-2環礁)系列空空導彈,對之後蘇/俄及中國的空空導彈技術的發展產生了極大影響。
而美國人的響尾蛇系列至今依然在不斷發展中,成為美國航空裝備中少見的常青樹。AIM-9在美國的航空裝備序列中,如同當年的柯爾特M1911一樣,一直在改進卻始終是當家裝備。

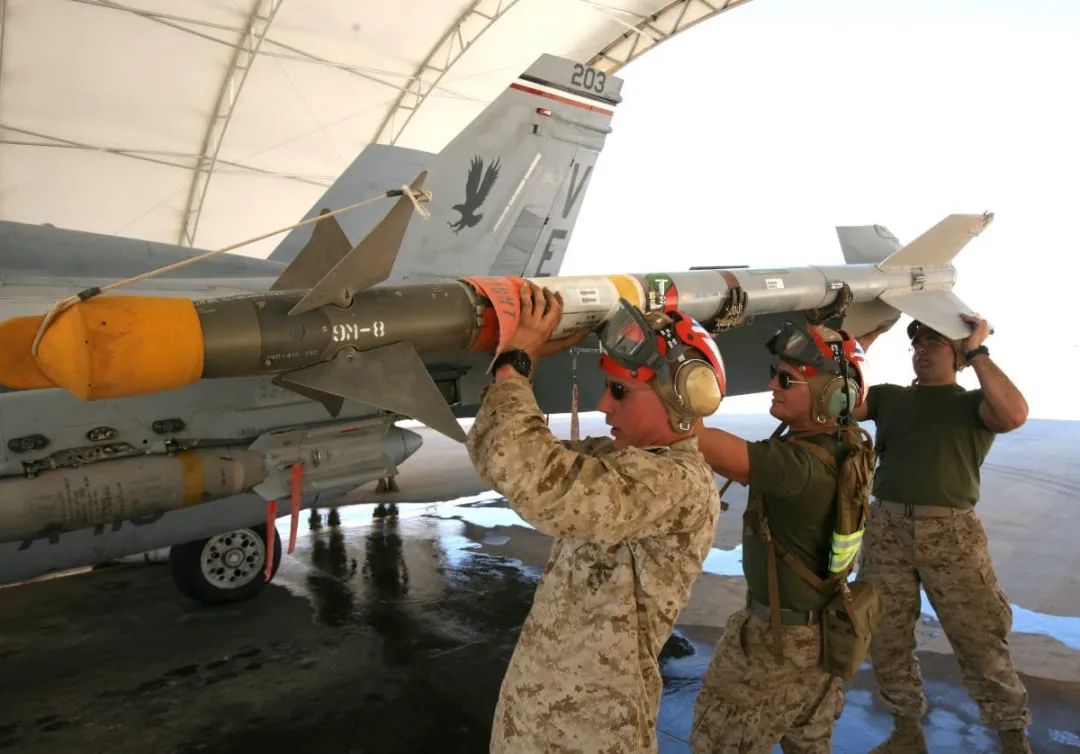

AIM-9M
AIM-9的出現與1940年代美國海軍武器中心(當時稱之為海軍軍械試驗站)的一系列實驗關係密切。
1943年,海軍武器中心技術主任的W·B·麥克林領導的技術小組,對當時流行的航空裝備——火箭進行了充分測試。結果表明,航空火箭對於固定目標有着很好的打擊效果,但對於機動目標的效果卻不盡如人意。通常情況下,火箭發射後,目標進行機動。由此引起的誤差是其他所有因素造成的誤差總和的3倍以上。對於戰機這類高機動目標,這一影響更加明顯。
想要解決這個缺陷,比較可靠的方法就是給火箭加上制導系統,其結果就是導彈。這個結果事實上引領了之後武器發展的軌跡。不過美國人不是第一個取得突破的幸運兒,而是歐洲傳統科技強國德國在這方面拔得頭籌。世界上第一批精確制導武器,包括空空導彈都是第三帝國的工程師首先取得突破。X4和Hs298成為了世界上最早量產的兩款空空導彈。

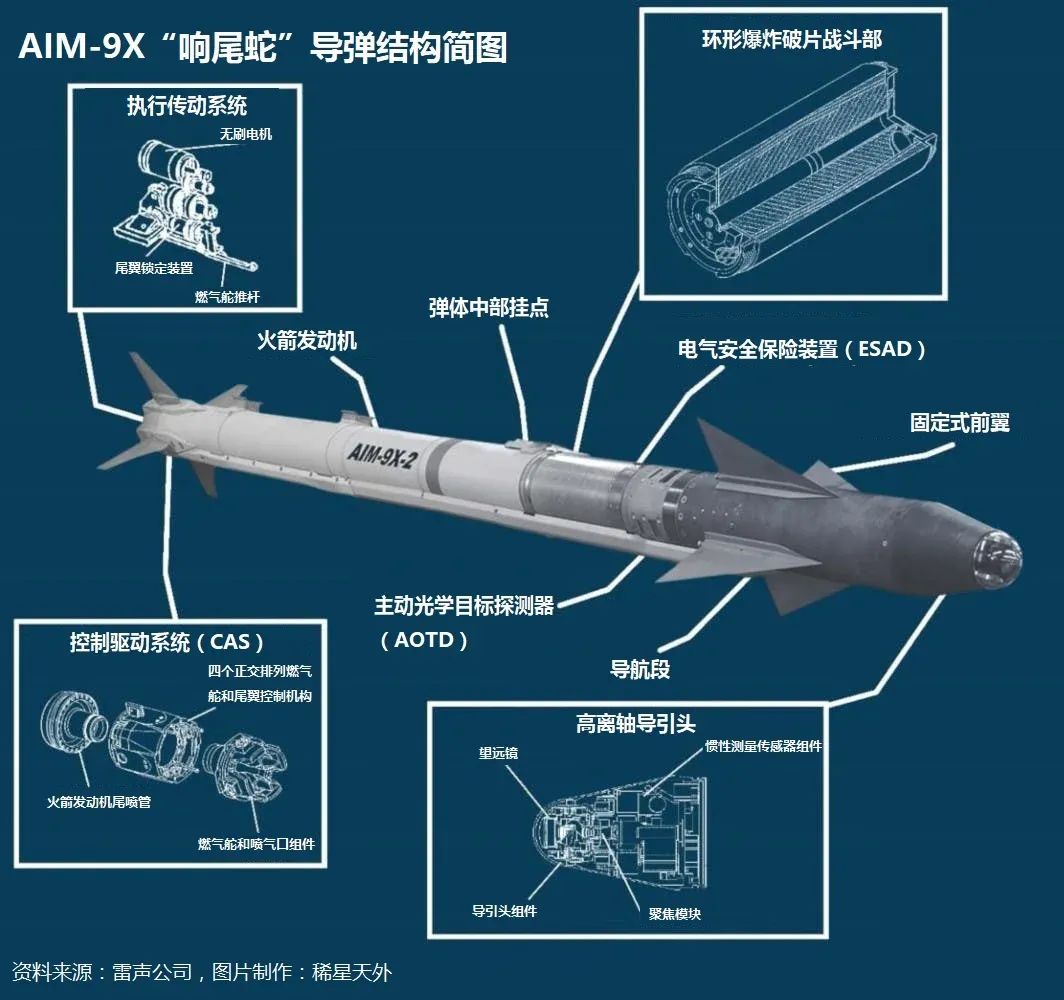

響尾蛇導彈主要部件示意圖
美國人直到1951年,才將空空導彈正式確定為研製項目。1953年,原型導彈進行了第一次發射試驗,取得了成功。在此基礎上,美國人繼續研製。1956年7月,美國海軍正式列裝該型導彈,編號AAM-N-7。美國空軍也採用了這種武器,編號GAR-8。後來美國各兵種統一裝備編號,這款武器獲得AIM-9的全軍統一編號,並一直沿用至今。
作為一種全新的裝備,響尾蛇空空導彈開創了新的作戰模式。但作為新東西,早期型號存在很多不足。第一代AIM-9B的制導系統沒有製冷措施,在性能方面受到很多限制!其射程只有3.2公里,主要用於攻擊轟炸機這種較大的目標,且不具備夜間和正面攻擊的能力,更重要的是傳統的破片式彈頭的殺傷力不足,在面對新一代的戰機時效果有限。
為了解決這種問題,美國海軍牽頭於50年代末開始了改進型的研製,結果就是AIM-9C和AIM-9D兩種子型號。作為第二代響尾蛇,C/D型在氣動外形上大改,並更換了效率更高的固體火箭發動機。相較於第一代,C/D型的射程增加到17.7公里,採用連續杆式戰鬥部以增強殺傷力。除此之外,美國人還做了新的嘗試:C型改為了雷達制導,成為家族中最另類的存在;D型的導引頭改成了氟製冷的硫化鉛光敏原件,提高了探測的靈敏度。

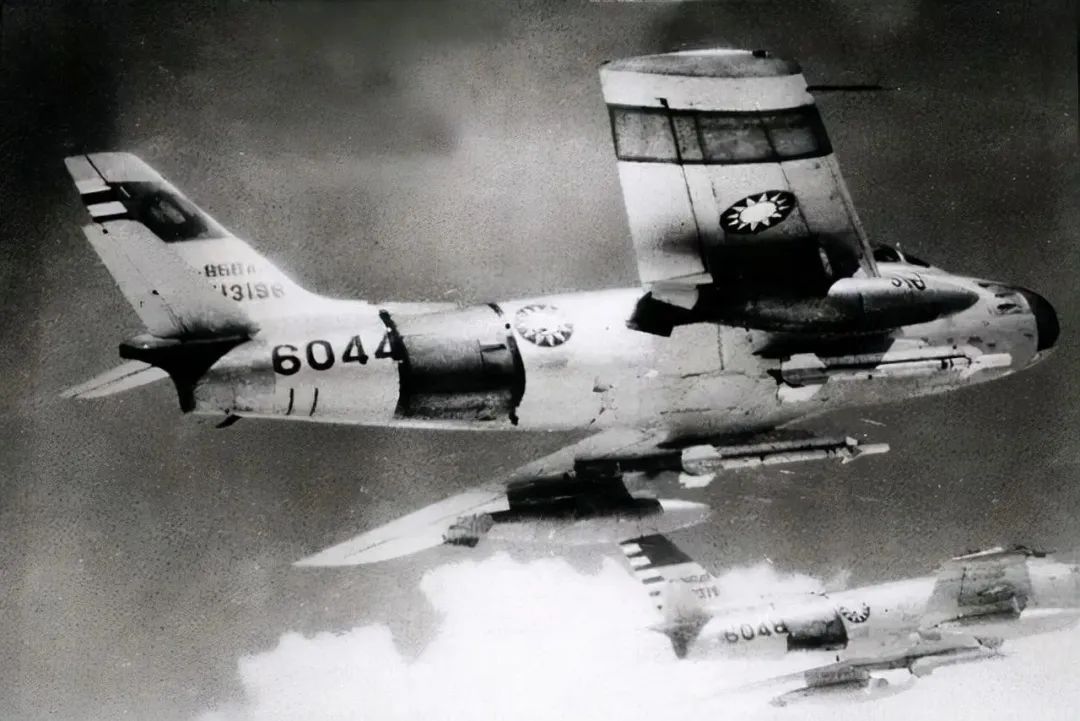

搭載響尾蛇的F86F
在D型的基礎上,美國海軍進一步改進出G型和H型。G型主要改進了導引頭,在發射前可以自動掃描,自動獲取目標,為離軸發射創造了條件。H型則是在G型基礎上換裝了固體電路,改善了可靠性和維護性,縮短了最小發射距離,提高了跟蹤速率和舵機功率。
海軍改進的同時,空軍也在進行改進,催生了E/J/J3型。E型在B型基礎上改進而來,為硫化鉛光敏原件加裝了半導體制冷器,取消了陀螺系統的機械鎖。J型在E型基礎上改裝而成,採用了部分固體電子組件,加裝了激光引信,並改進了舵面。J3則把控制系統的電路系統全部固體化,換裝新的引信。
這些改進型號一起構成了第二代響尾蛇。
到了20世紀70年代,美軍總結了越南戰爭中的空戰經驗,開始了第三代響尾蛇的研製。這次海軍、空軍沒有像上次那樣各幹各的,而是聯合研製了AIM-9L、AIM-9M。L型的導引頭採用了氟製冷的新型光敏元件,極大提高了探測的靈敏度,一定程度上具備了全向探測、離軸和跟蹤能力。同時改進了發動機和舵面,以提高機動性能。

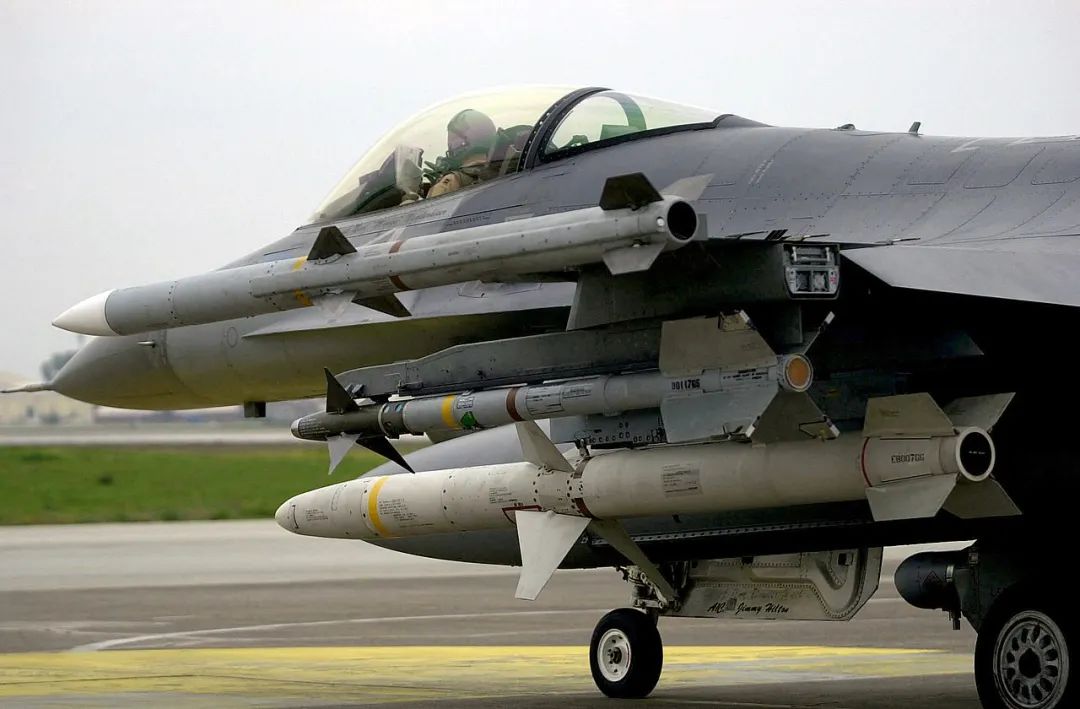

F-16C上的AIM-9M、AIM-120、AGM-88
在L型的基礎上,M型重點改進了抗紅外干擾能力,增強了背景分辨的能力。因為性能優越,M型成為了20世紀90年代主要生產的型號。
在美國人改進響尾蛇時,作為對手的蘇聯人也沒有閒着。1985年,美國發現了蘇聯人的R73近距空空導彈。美國人驚訝地發現,這種蘇式的空空導彈性能比起自家的響尾蛇要強得多。而且蘇聯人還在不斷改進R73,射程從30公里增加到40公里,立軸角也擴大到60度,抗干擾能力顯著提升……配上堪稱優秀的前線戰鬥機米格29,足以對美軍構成巨大的威脅。

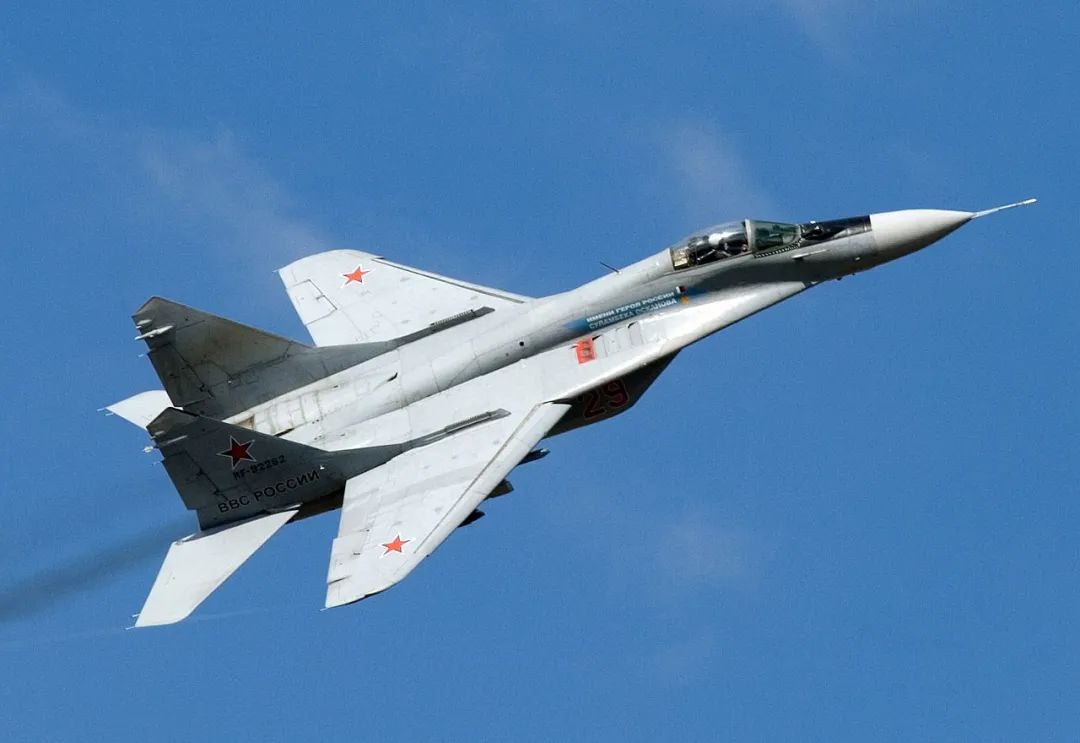

米格-29
誠然美軍的AIM120系列中程空空導彈性能優異,足以保證美軍戰機在超視距空戰中的優勢。但是誰也沒有辦法保證可以在超視距的範圍消滅全部危險,近程空空導彈作為保護自身的重要手段依然不能取消!美軍可不想當年越南戰爭中因為沒有機炮,而被越南人貼臉蹂躪的慘劇再次發生。
1993年,新一代響尾蛇的研製計劃在美國海空兩軍的共同推動下啓動,代號AIM-9X,英國航宇公司、美國休斯公司和雷聲公司參與了這次競標。三年後,休斯公司最終贏得了這個項目,AIM-9X進入工程製造和發展階段。搞笑的是,休斯公司因為經營問題將負責項目的分公司出售。接手者是曾經的失敗者雷聲公司。

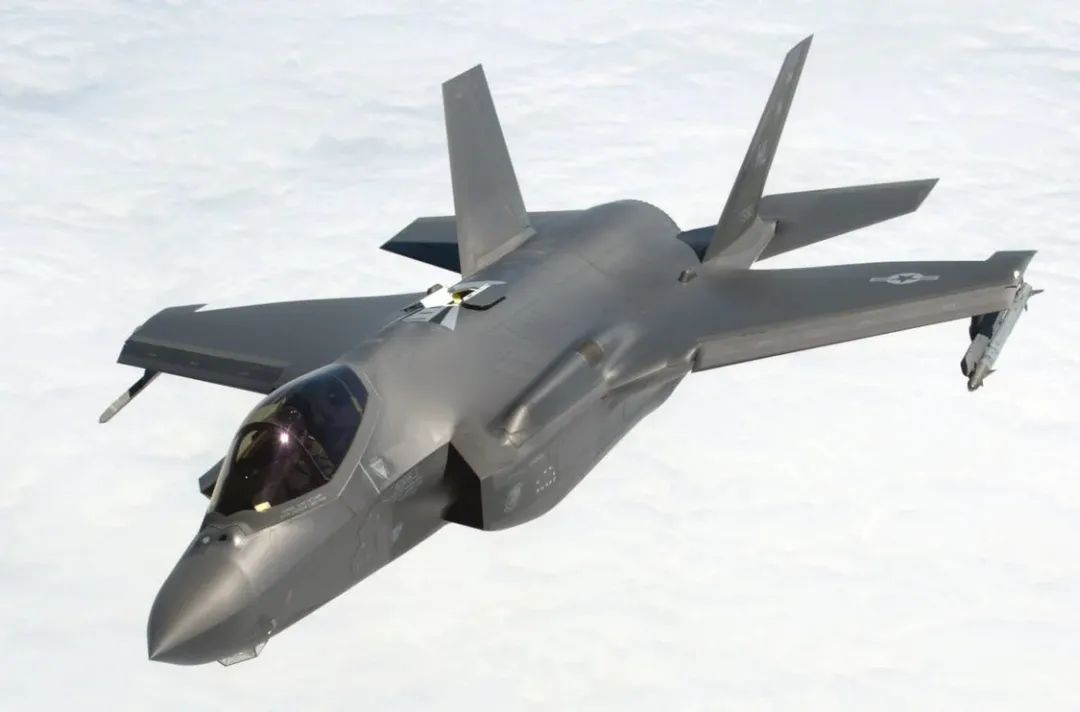

掛載AIM9X的F35A
2002年,第一次發射試驗在艾格林空軍基地進行,由F15戰鬥機執行。同年6月,海軍也使用自己的F/A-18戰鬥機上進行了發射試驗。2003年11月,AIM-9X正式服役,基本滿足海空軍的設計要求:大離軸角發射能力、全向攻擊導彈、強大的機動能力和過載能力、優良的抗紅外干擾能力……最重要的是性能超過俄羅斯的R73空空導彈,能夠保障美軍飛行員在近距離格鬥時可以首先發射導彈並命中。
雖然名字還是響尾蛇,但AIM-9X與響尾蛇系列其他型號都不同,稱之為全新的導彈也不為過。畢竟彈體外形、制導系統、飛行控制系統都做了全面的更換與升級,還具備了“後射”能力,採用了推力矢量技術,可以與頭盔瞄準具結合使用……

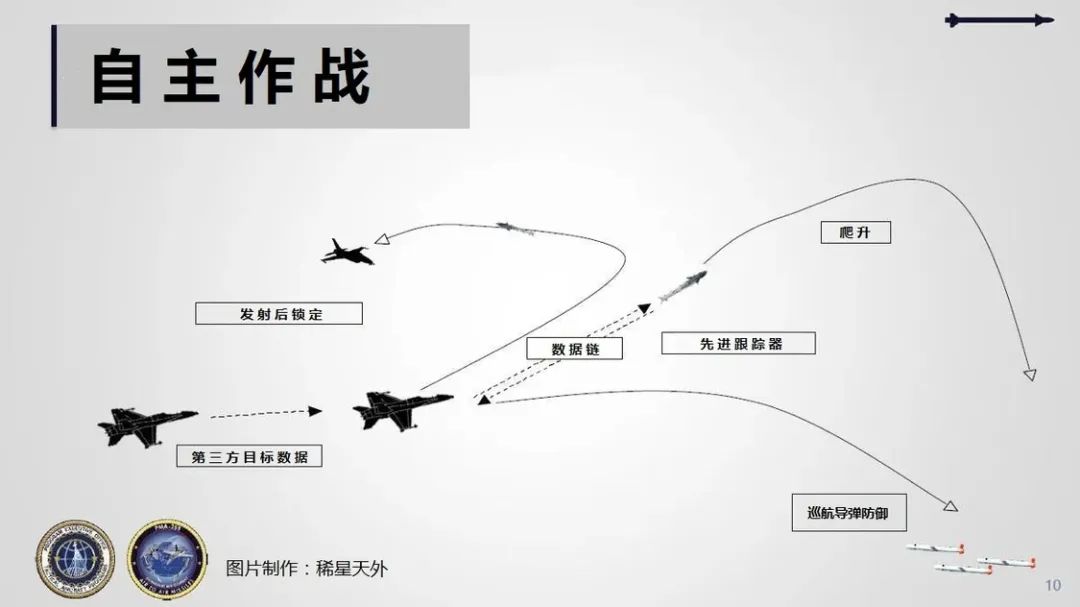

AIM-9X可以採用的幾種攻擊方式
如果説有什麼和之前的是相通的,那就是體積小、重量輕、可靠性高的特點得到了保留!與假想敵R73相比,性能即便説不上全面超越,至少也是旗鼓相當。
