本文原創於微信公眾號：差評  作者：託尼

前兩天， B 站一個 up 主 “ 灰客説 ” 做了一期視頻，上來直接放大招：

華為新的旗艦 Mate 60 Pro ，攝像頭竟然是歪的，售後還説這是正常現象！

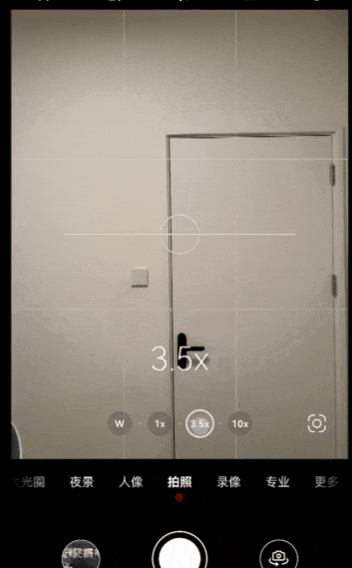

具體表現也很明顯，主攝和長焦鏡頭沒有對齊，切換鏡頭時畫面會歪斜，並且他連續測試了好幾台機器都是一樣的問題。

評論區也有小夥伴陸續站出來，拿自己的測試支持了 UP 主的説法。

看到這條視頻之後，我們也拿自己手上的 Mate60 Pro 和 RS 試了試。。。

還真是歪的。

看來就是超級企業，也避免不了這種低級失誤。。。

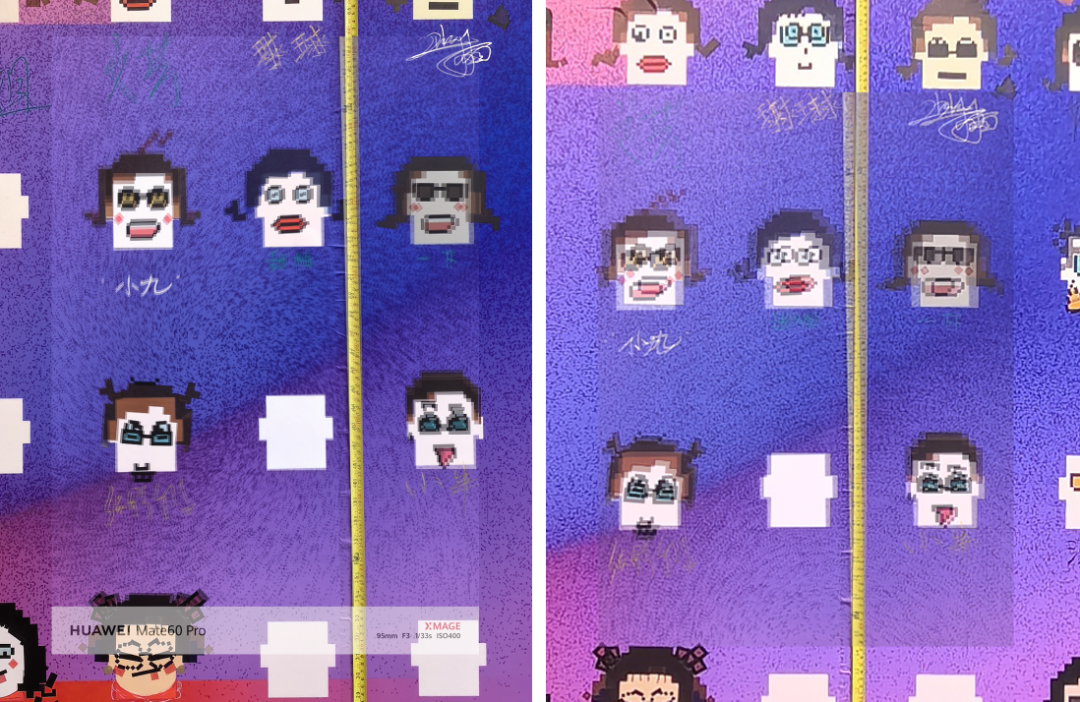

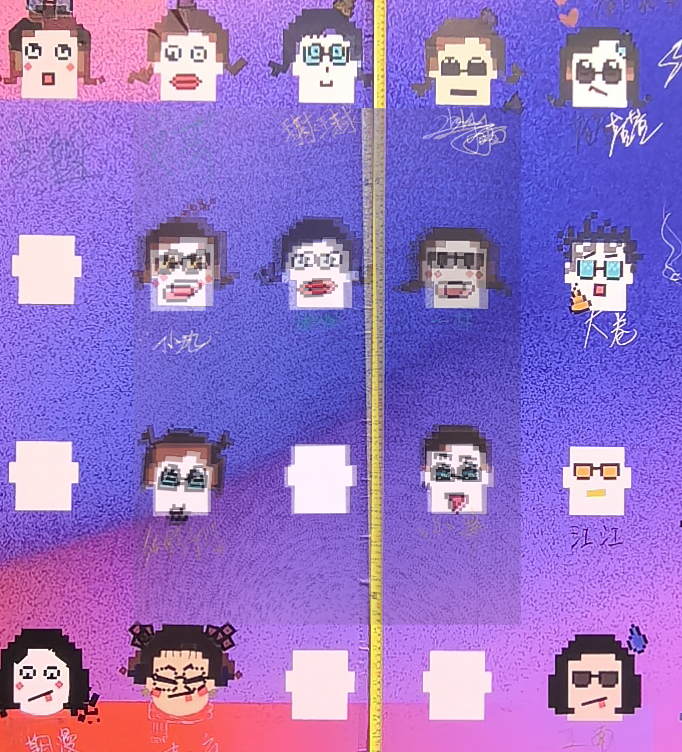

Mate 60 RS 主攝和潛望疊圖結果

但就在大家紛紛吐槽華為的時候，自費購買 Mate 60 Pro 的小黑胖可能有些不甘心，突然來了個靈魂拷問：

有沒有一種可能，大家的鏡頭都是歪的？這不是 Bug （ 錯誤 ），而是 Features （ 特性 ）？

本來託尼是不信的，直到我們真的測試了手邊的兩三款手機。。。。

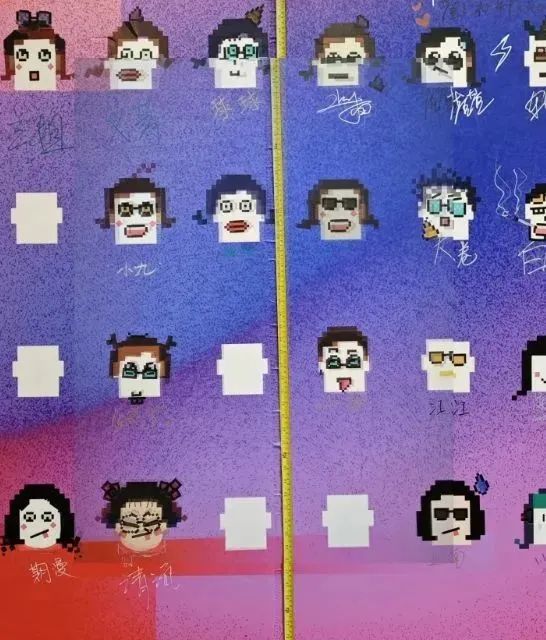

完蛋，這一測不要緊，直接給一台 MIX Fold 3 抓了個現行。

小米，也有你嗎？

由於在隨手抓的三四個手機裏，我們就找出了兩個 “ 歪鏡頭 ” 的例子。

現在大家不得不承認，這種 “ 低級錯誤 ” ，還真可能普遍存在。

為了驗證這一點，託尼又找了華米 OV 還有蘋果，以及他們子品牌一共 19 款，總共 22 部手機做了一輪測試。

其中華為 Mate 60 Pro 和相似的 Mate 60 RS 我們找了兩部， OPPO Find X5 Pro 找了三部，小米 MIX Fold 3 也找了兩部。

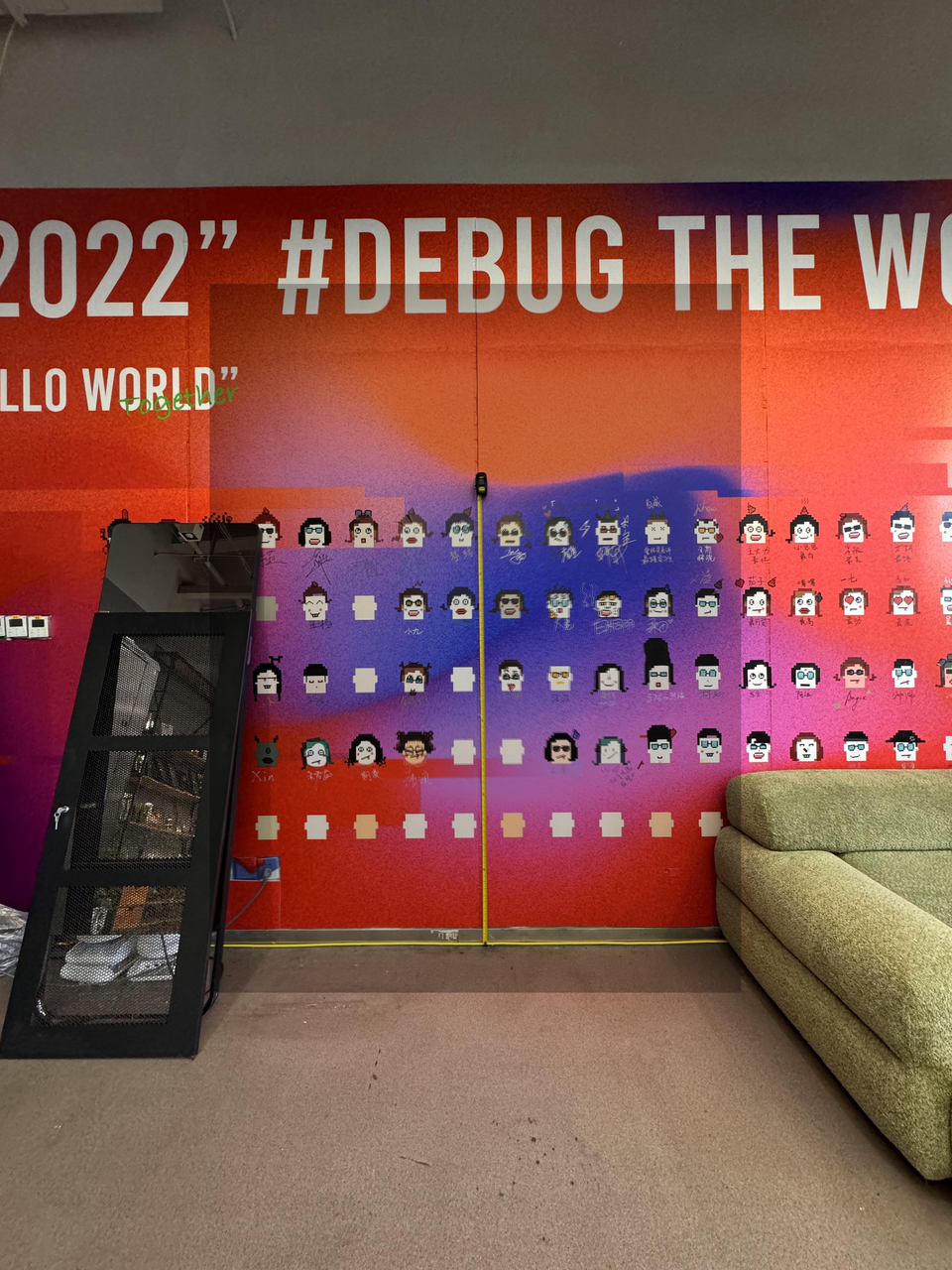

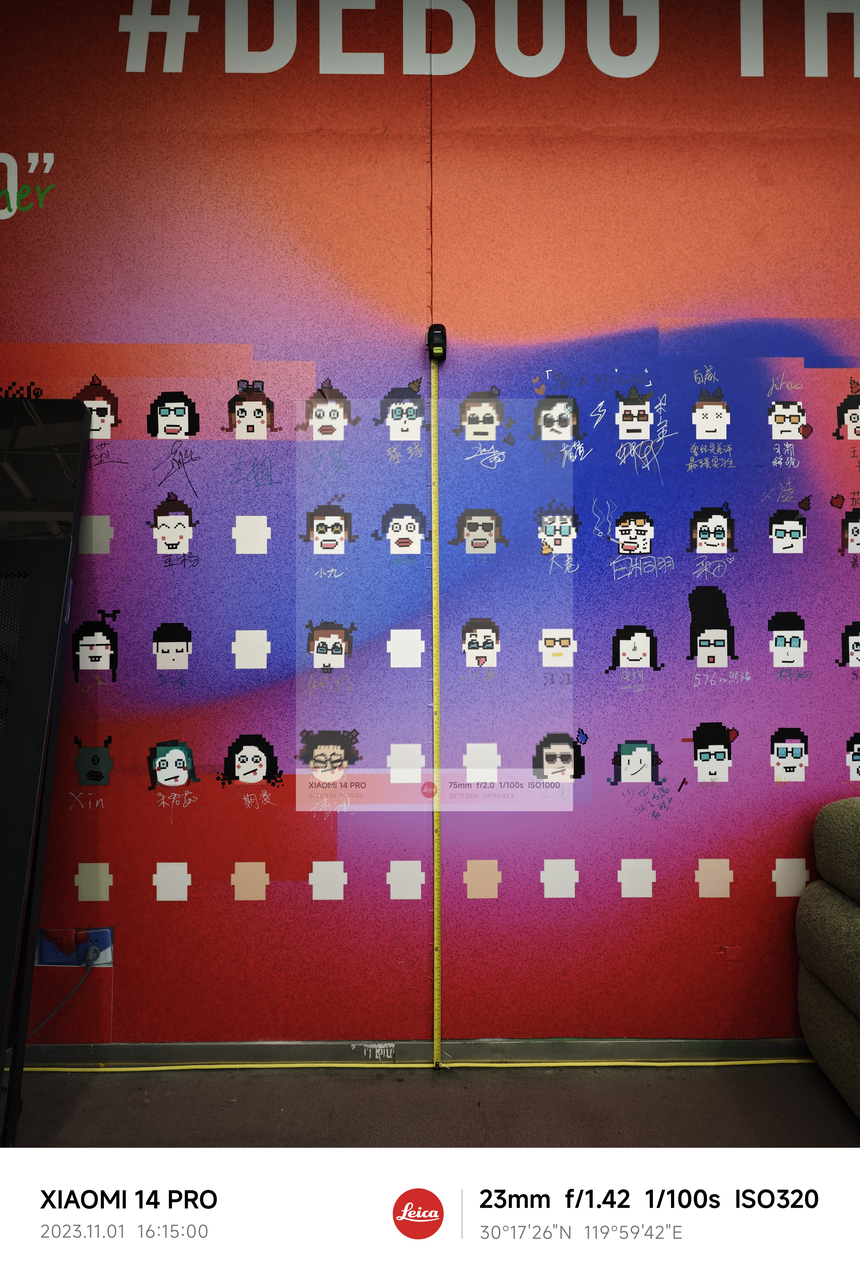

為了簡單看出攝像頭之間有沒有對齊，我們在辦公室的海報牆上貼上了一個筆直的捲尺，剛好和地上的一根黃色網線垂直。

整個測試過程大概是這樣：測試中手機固定在距離牆面大約三米的三腳架上，使用每一個攝像頭拍一張照。

最後同一手機得到的多張照片，我們在縮放後，檢查那根黃色的捲尺能否重疊。

iPhone 15 PM 主攝和廣角的疊圖結果

理論上，正常的手機都應該通過這一步。

比如我們測試的幾台 iPhone 、 vivo X90 Pro+ 、小米 14 Pro ，以及 OPPO Find X6 Pro ，它們的各個攝像頭拍攝的照片幾乎能嚴絲合縫地重疊。

但事實上，通過不了的手機還挺多的。。。

在我們測試的設備裏， 4 部華為手機不幸全軍覆沒；

小米、 OPPO 、 vivo 都是薛定諤的表現，有的嚴絲合縫，有的歪出天際。

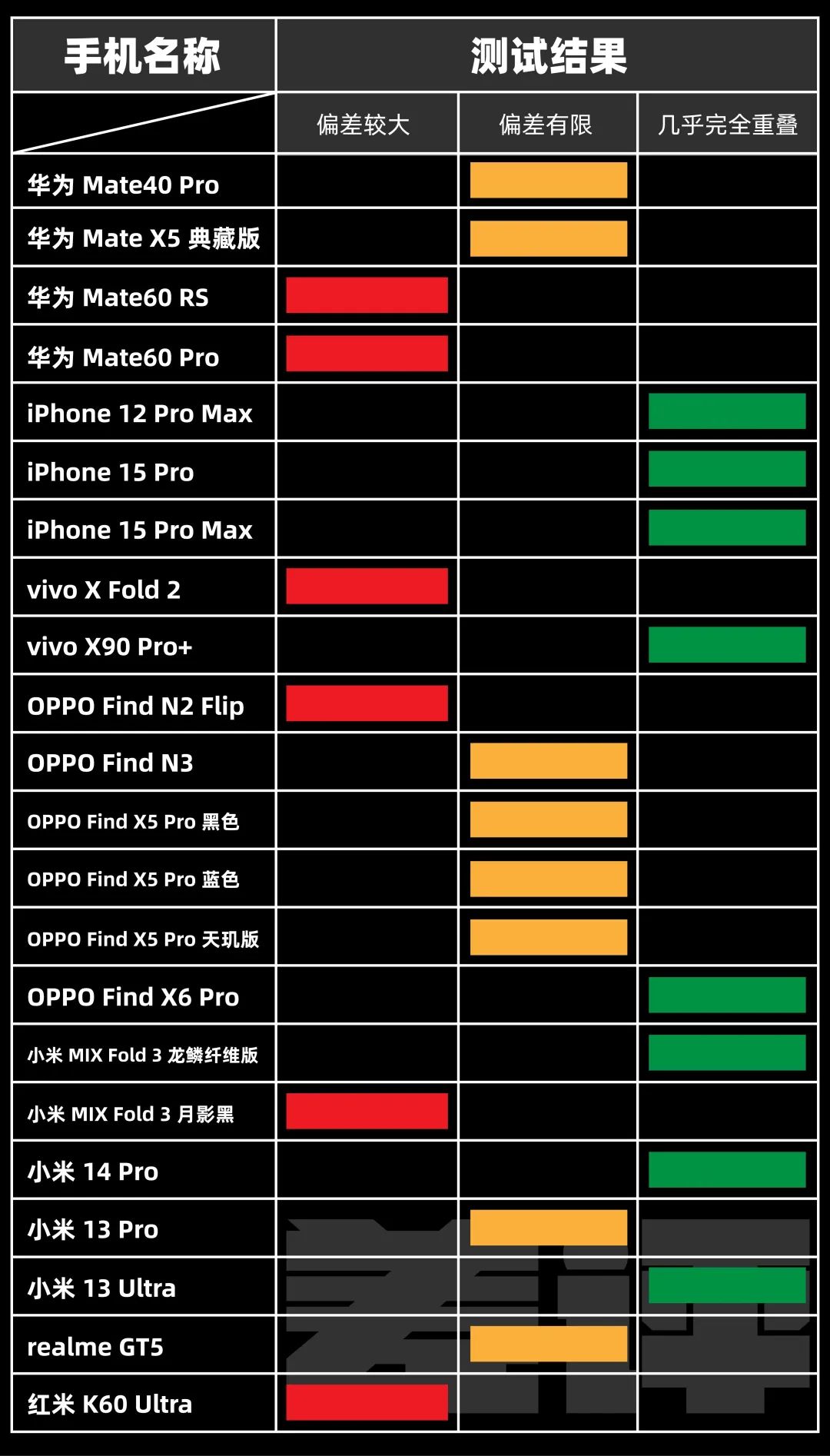

在所有 22 台參測手機裏，有 14 台的攝像頭是歪的，其中 6 台還歪得特別厲害。

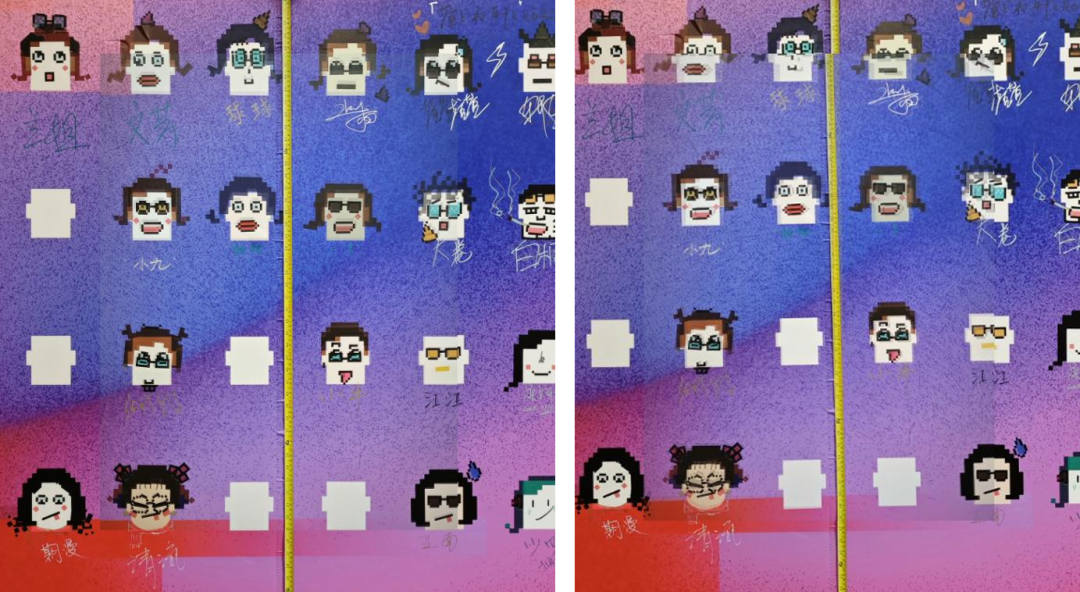

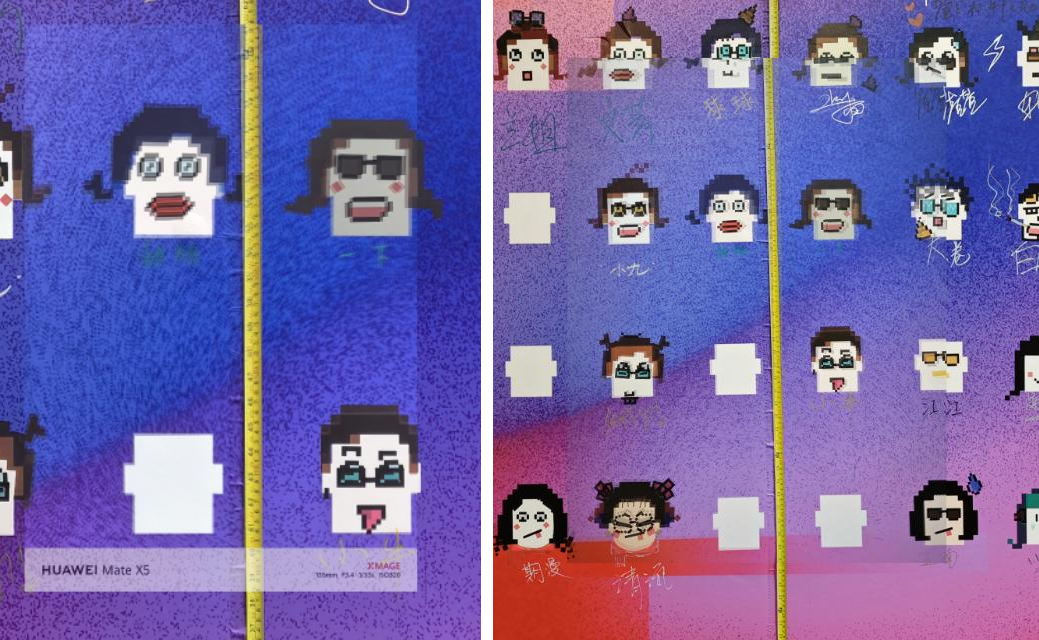

輕微偏差和嚴重偏差的例子

説實話，假如不是看了那個 up 主的視頻，託尼根本沒意識用了這麼長時間的手機這麼多都有問題。

但是現在再看這每次切換攝像頭都會發生的幾度輕微偏轉，是怎麼看怎麼彆扭。。。

而且我們還發現，同一型號的機器在歪的程度上也有不小差異。

兩台 MIX Fold 3 ，一台完全不歪，一台歪得厲害；

兩台 Mate60 Pro/RS 手機中，歪的程度也不同。

這一下，事情變得複雜起來了。

類似的照片歪斜偏差，似乎不僅普遍存在，而且在同一款手機裏，還能有個體差異？

我們硬件部的小夥伴討論了一下，這事大概有三個可能：

第一個是最容易理解的，手機裝配工廠在安裝攝像頭的時候，裝歪了；

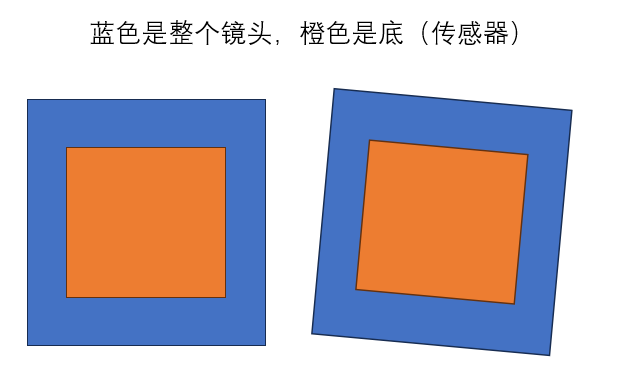

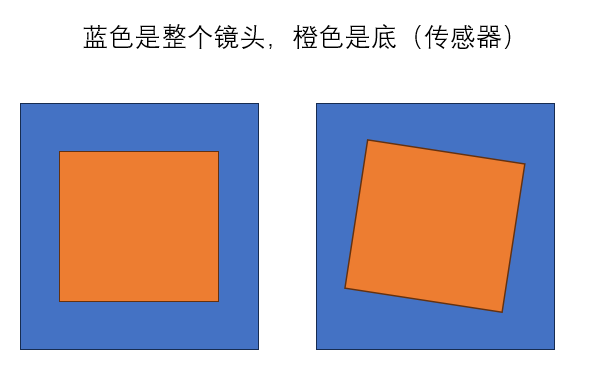

另一個也是裝歪了，但鍋不在手機裝配工廠，而是攝像模組內部封裝的時候，把傳感器（ 俗稱 “ 底 ” ）給裝歪了；

最後一個則是軟件配置問題，手機的光學防抖系統可能有故障。

前兩個問題以我們編輯部的條件暫時不太好排查，所以我們先從最後一個可能——防抖系統入手，看看是不是它把攝像頭的傳感器拉歪了。

事情是這樣的：

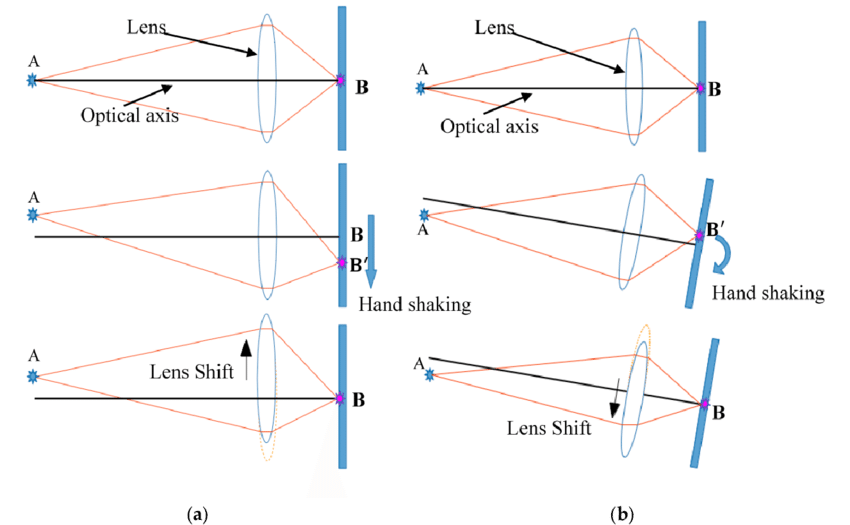

手機上的光學防抖，本質上是光學防抖系統根據手機本身抖動的頻率和方向，控制傳感器和鏡頭的平移和旋轉，來抵消手機的抖動。

如果 OIS 系統配置出錯，傳感器可能會在日常情況下就直接被 “ 旋轉 ” 到不水平的狀態上。

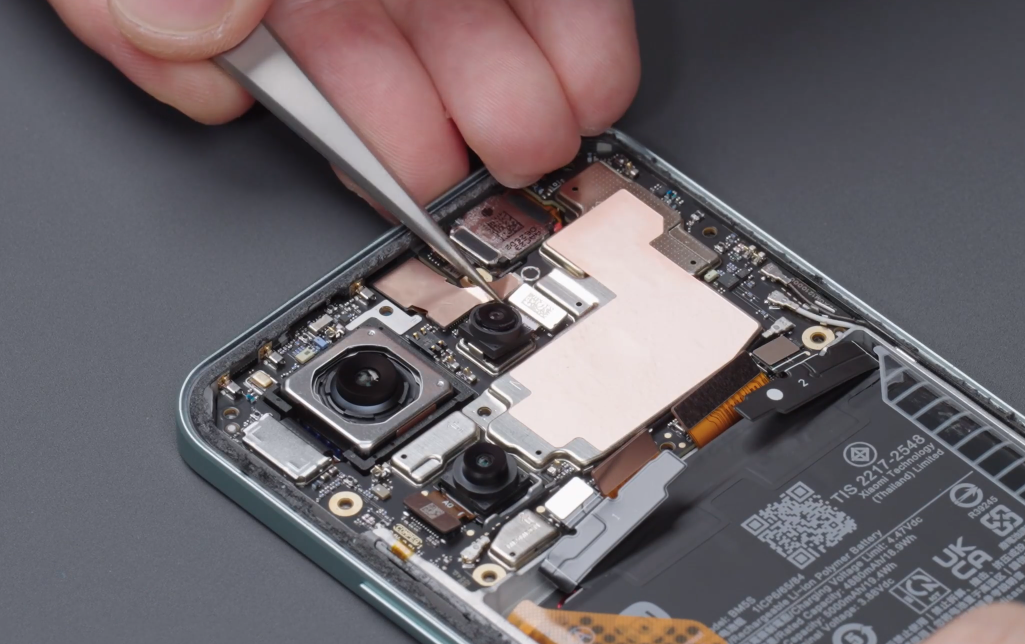

但很快我們就意識到這個理論不對，因為在紅米 K60 Ultra 上出現的歪斜沒法用 OIS 解釋。

根據我們的瞭解，這部手機主攝的光學防抖是兩軸的，只能上下左右平移主攝的鏡頭，不能旋轉傳感器。

而且只有主攝才有這款入門級 OIS ，長焦是沒有的。

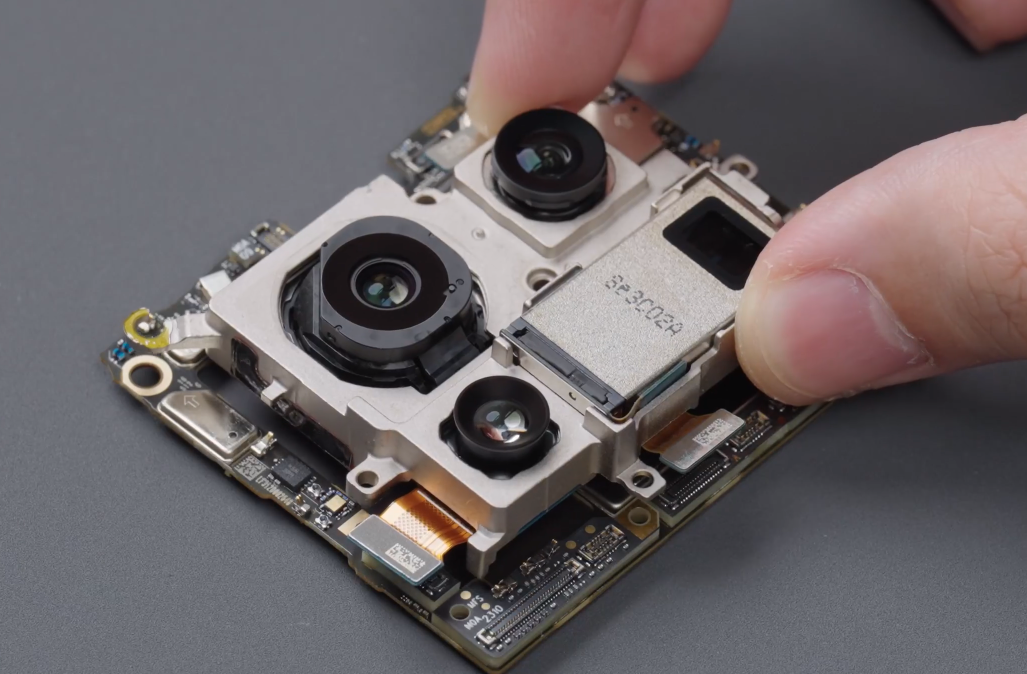

本文中拆機圖均來自@微機分WekiHome

在 OIS 沒能力犯錯的情況下，它主攝和廣角的圖像，卻仍然出現了明顯的角度偏差。

這説明， OIS 肯定不是偏差的唯一兇手。

在更進一步的研究後，我們發現，目前手機上的 OIS 防抖大多都和 K60 Ultra 上一樣，是兩軸的，根本沒有拉歪傳感器的能力。

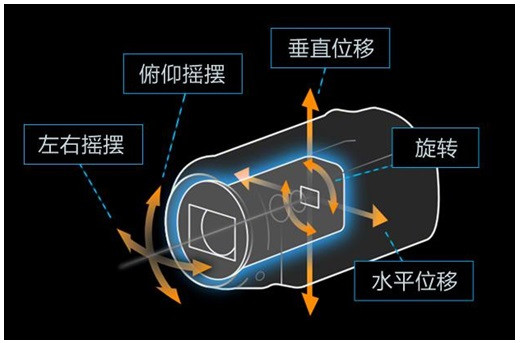

想要讓傳感器被拉歪，至少要是大於等於三軸的高級 OIS 才行。

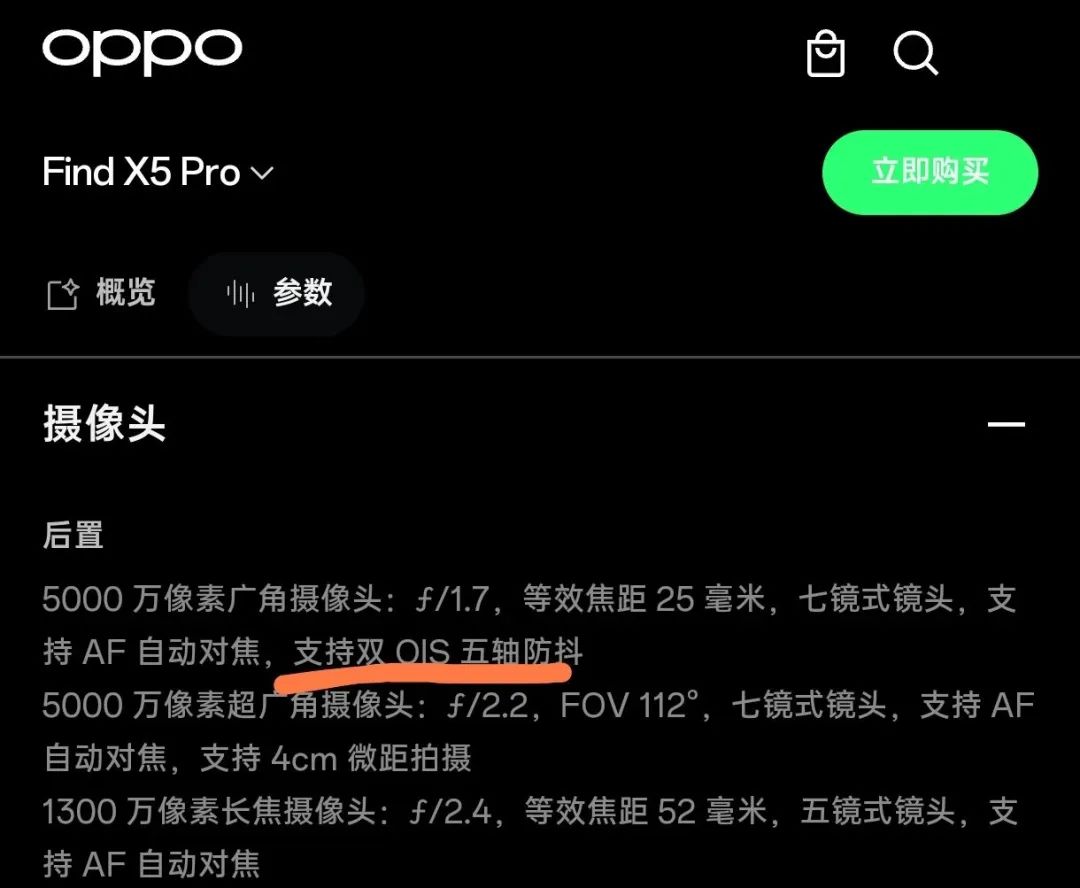

在這次的測試機器中，搭載了這種高級防抖的手機只有 OPPO Find X5 Pro ，其他的拍照偏斜，肯定和 OIS 沒什麼關係。

所以我們又開始想辦法往前排查。

首先，不太可能是手機傳感器封裝的時候把 “ 底 ” 給裝歪了。

因為手機傳感器本質是一款芯片，芯片製造廠可不是什麼野雞工坊，即使封裝過程中出現了偏差，也該是同一款機型的每一台機器，偏轉的角度都一樣。

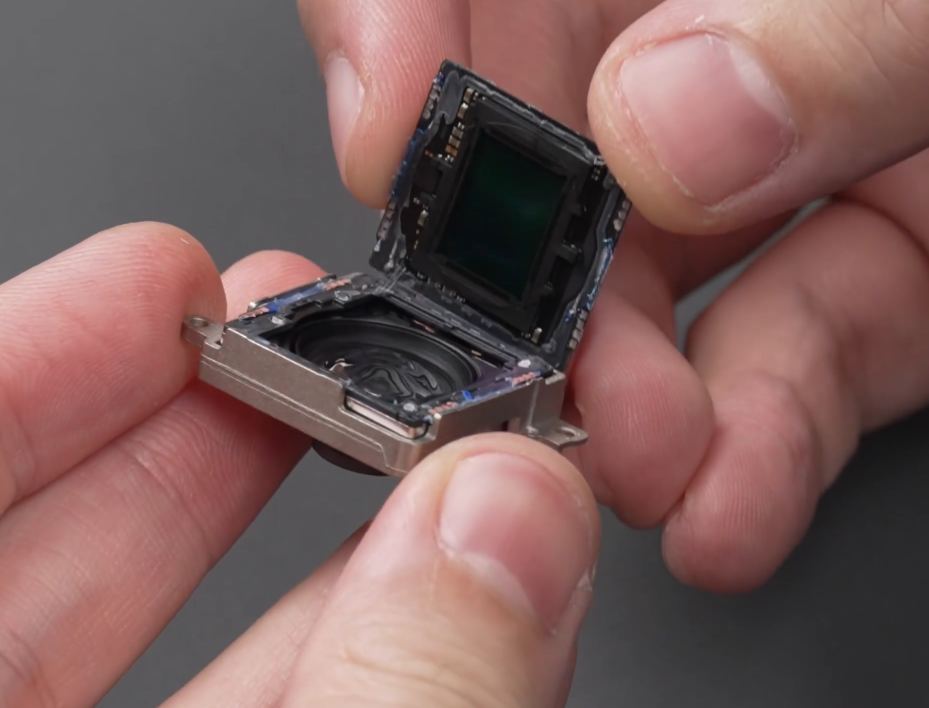

vivo X90 Pro+ 的主攝內部

換句話説，即使偏了，也要偏的精密，不可能像現在這樣每台偏的都不一樣。

像這種 “ 不規律 ” 歪斜，反而是組裝過程中的翻車概率更大一些。

但是提到這點，某個開過手機售後鋪子的同事有話説了：

你們肯定沒組裝過手機（ 確實沒裝過 ），手機裏面的攝像頭被好幾顆螺絲固定的死死的，主板上面的開孔幾乎是嚴絲合縫，而且外面還會套上一圈防滾架做限位。

小米 13U

為了説服我們，他當場從網上打開了幾條拆機視頻讓我們看。

結果一看反而看出問題來了。

多個攝像頭的安裝方式——確切來説是防滾架的形式，有兩種！

第一種是將三顆攝像頭先集成在同一個金屬防滾架上，再把整個金屬框架固定在手機裏面。

類似的一體式防滾架，主要是小米數字旗艦系列，以及 iPhone 在使用。

它們的攝像頭貼得緊嘛。

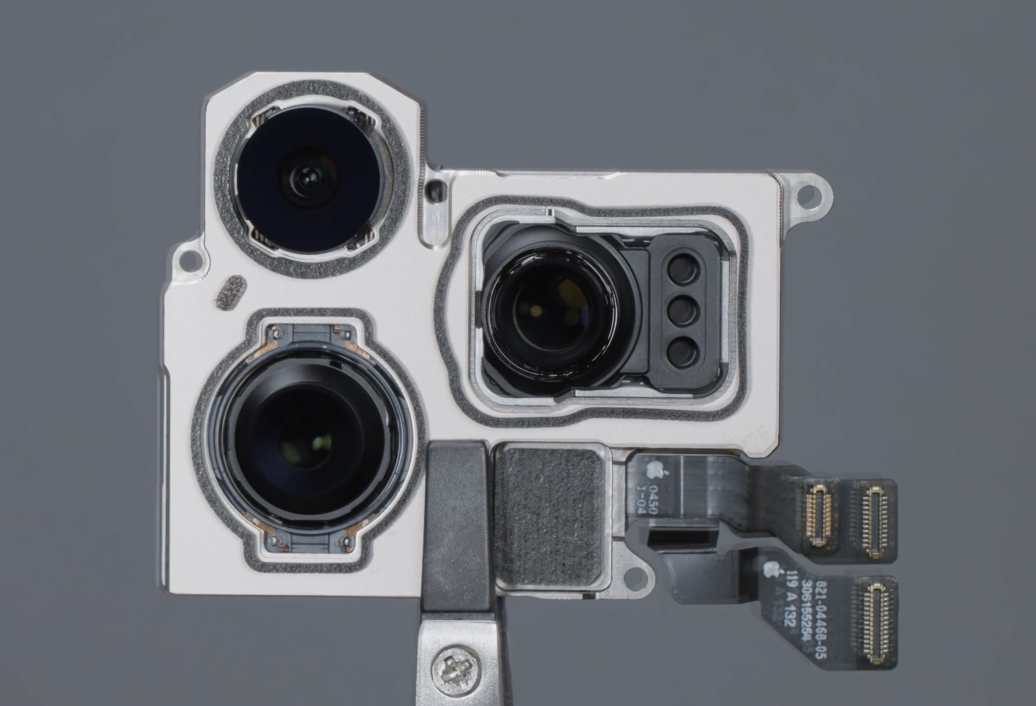

iPhone 15 Pro Max

由於所有攝像頭共用一個防滾架，所以它們之間不會出現旋轉偏差，因為總裝時根本不能旋轉單個攝像頭。

我們的測試也證明了這一點，不歪的攝像頭大多是小米旗艦和 iPhone。

第二種則是完全相反，每個攝像頭雖然都有防滾架，但是防滾架與防滾架之間是相互獨立的，每個攝像頭都需要獨立安裝進手機裏。

Mate 60 Pro 就採用這種方式。

在這種設計下，攝像頭之間的角度偏差，幾乎只能看總裝的精神小夥有沒有手抖了。。。

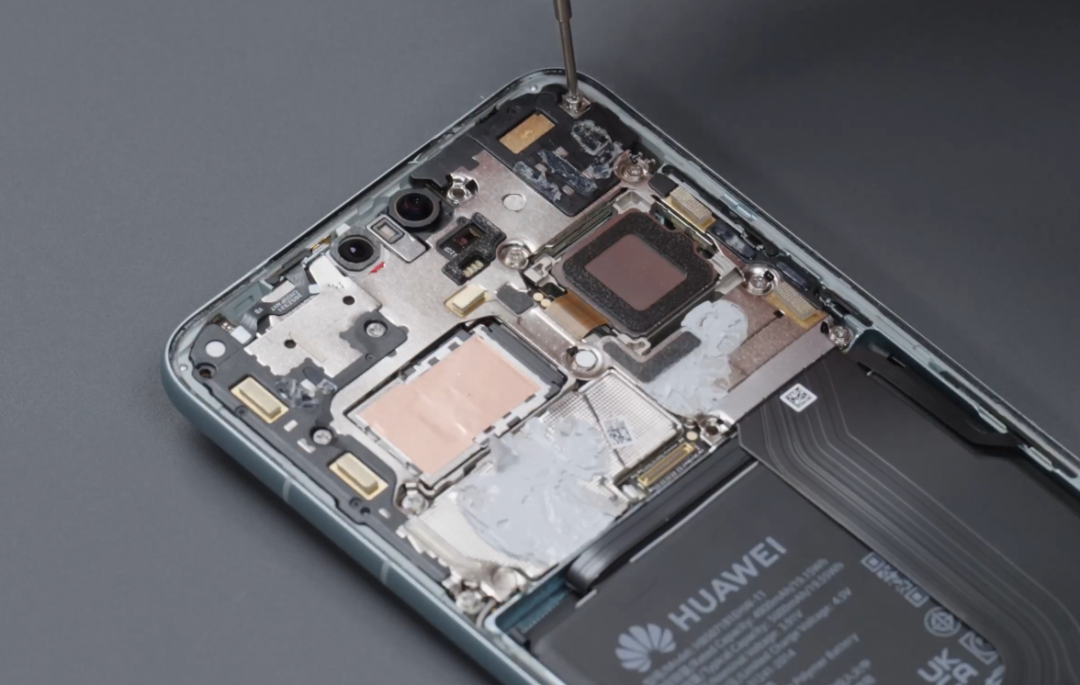

Mate 60 Pro

我們的測試數據雖然不能嚴謹的證明這個猜測，但也沒有違背這個假設：

所有使用一體式防滾架的手機，偏差表現都還合格，最差的也不過是小米 13 Pro ，不疊圖放大根本看不出；

而分別安裝多攝像頭的手機，例如 MIX Fold 3 、 Mate 60 Pro ，不少都出現了偏差表現不一的情況。

有的疊圖後都能嚴絲合縫，有的則是一眼就能看出來歪。

由於時間有限，我們只測試了二十多部手機，雖然樣本比較少，但結果還挺不樂觀的。

我相信廠商應該是知道這個問題的，並且在內部的品控條例上有一個允許的最大歪斜角。

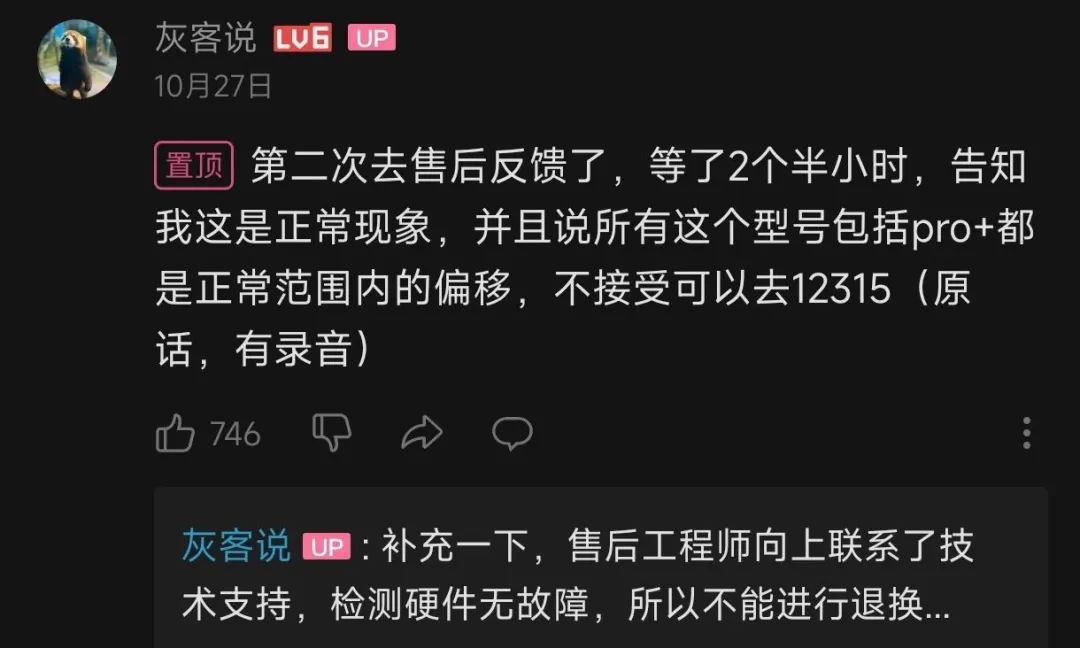

不然華為客服也就不會言之鑿鑿跟 up 主説 “ 這是正常現象 ” 了。

怎麼説呢，從理性的角度，我理解。畢竟外觀設計和工程實現互相打架，也不是一天兩天的事了。

但是從消費者角度來説，我膈應——尤其是這次批量測試完之後，我覺得以後檢查攝像頭歪不歪，可能也會成為我們的測評基操了。

雖然我們説話可能沒什麼用，不過我還是希望能有廠商的小夥伴看到我們這篇文章，優化一下攝像頭的組裝方式。

畢竟都 3202 年了，年年都在吹手機攝影，就別再有這種 bug 了。。。

圖片、資料來源：

bilibili，微機分WekiHome
