凝汽器結垢與凝汽器銅管內壁生成了附着物的5種表現及解決措施

一、火電廠凝汽器結垢的3大危害

凝汽器結垢危害1，凝汽器結垢會造成凝汽器真空度下降，真空惡化

凝汽器結垢，凝汽器水垢傳熱速率低，凝汽器熱交換效率下降，蒸汽凝結成水速度降低，凝汽器真空惡化，真空度下降。凝汽器真空度下降，還會使凝汽器排汽的容積流量減少，機組長期在低真空下運行對汽輪機末級葉片產生脱流及旋流，與此同時還會在汽輪機末級葉片的某些部位產生較大的激振力，很容易損壞汽輪機葉片，導致末級葉片斷裂，汽輪機損壞停機，甚至造成火電廠安全生產事故。

凝汽器結垢危害2，凝汽器結垢會造成凝汽器端差增大

凝汽器結垢，凝汽器水垢傳熱速率低，凝汽器熱交換效率下降，循環冷卻水系統無用功耗增大，蒸汽凝結成水速度降低，凝汽器端差增大，汽輪機出力降低，汽輪機機組熱經濟性降低，發電效率下降，供電標準煤耗（能耗）增大。

凝汽器結垢危害3，凝汽器結垢會造成凝汽器排氣温度升高

凝汽器結垢，凝汽器水垢傳熱速率低，凝汽器熱交換效率下降，凝汽器排氣壓力升高，同時造成凝汽器排氣温度升高，排氣缸及軸承座等部件受熱膨脹，引起軸承中心變化，使汽輪機產生振動；凝汽器排氣温度升高，還可能引起凝汽器換熱管的銅管、不鏽鋼管或鈦管脹口鬆弛，破壞凝汽器的嚴密性而引起泄漏。

二、判斷凝汽器結垢或凝汽器銅管內壁生成了附着物方法

凝汽器結垢或凝汽器銅管內壁生成了附着物的5種表現：

**凝汽器結垢或凝汽器銅管內壁生成了附着物表現1、系統內水流阻力升高，循環水泵功率增大。**在相同的水流量下，有結垢或附着物的凝汽器的水流阻力與潔淨銅管或不鏽鋼換熱管的凝汽器相比，系統內水流阻力有明顯的升高，循環水泵功率增大。

**凝汽器結垢或凝汽器銅管內壁生成了附着物表現2、冷卻水流量減小。**凝汽器由於結垢或附着物的原因，冷卻水系統的阻力增大，當冷卻水壓力不變時，冷卻水的流量減小。

**凝汽器結垢或凝汽器銅管內壁生成了附着物表現3、凝汽器端差增大。**凝汽器水垢傳熱速率低，凝汽器熱交換效率下降，循環冷卻水帶走熱量少，凝汽器端差增大。

**凝汽器結垢或凝汽器銅管內壁生成了附着物表現4、凝汽器排氣温度升高。**凝汽器結垢水垢傳熱速率低，凝汽器熱交換效率下降，凝汽器排氣壓力升高，同時造成凝汽器排氣温度升高。

**凝汽器結垢或凝汽器銅管內壁生成了附着物表現5、凝汽器真空度下降。**凝汽器結垢水垢傳熱速率低，凝汽器熱交換效率下降，凝汽器內蒸汽凝結成水速度降低，凝結水的温度升高，凝汽器真空惡化，真空度下降。

在火力發電廠生產實踐中，在汽輪發電機組的電負荷和熱負荷相同的條件下，常利用凝汽器真空度下降、凝汽器排氣温度升高、凝汽器端差增大、冷卻水流量減小、循環水泵功率增大、凝汽器循環冷卻水系統內水流阻力升高這5種表現來綜合判斷它內部的生成水垢或附着物的多少和是否需要清洗。

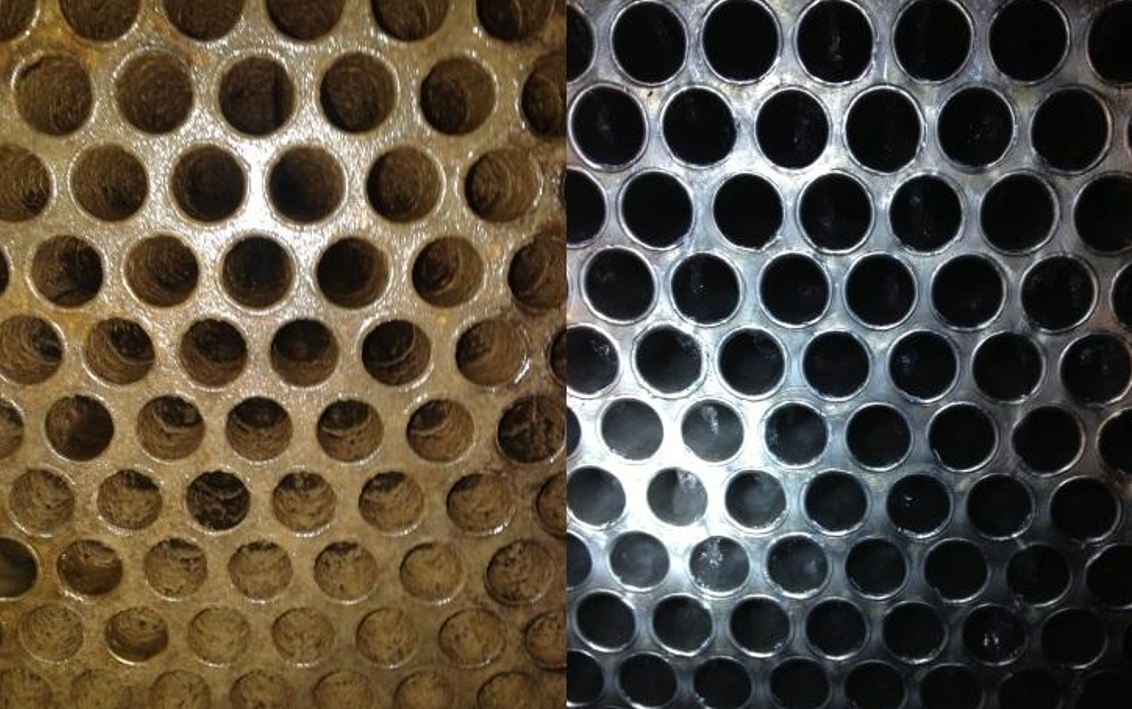

▲火力發電廠汽輪發電機組凝汽器換熱管結垢在線化學清洗前後對比

三、八種常見凝汽器結垢清洗技術優缺點對比

當前汽輪發電機組凝汽器結垢八種常見凝汽器清洗技術分為停機清洗和在線清洗2類。分別是傳統化學清洗凝汽器、高壓水清洗凝汽器、射彈清洗凝汽器、不停車在線膠球清洗凝汽器、不停車在線超聲波清洗凝汽器、不停車在線機器人清洗凝汽器、不停機在線螺旋紐帶清洗凝汽器、不停車在線化學清洗凝汽器8種。8種凝汽器結垢清洗技術在各方面都存在一定的優劣勢，而在原有傳統停車化學清洗的基礎上發展而來的不停機不停車在線化學清洗技術，可以在儘可能少改動既有設備的情況下，在運行、安全和經濟性方面達到較好的效果。

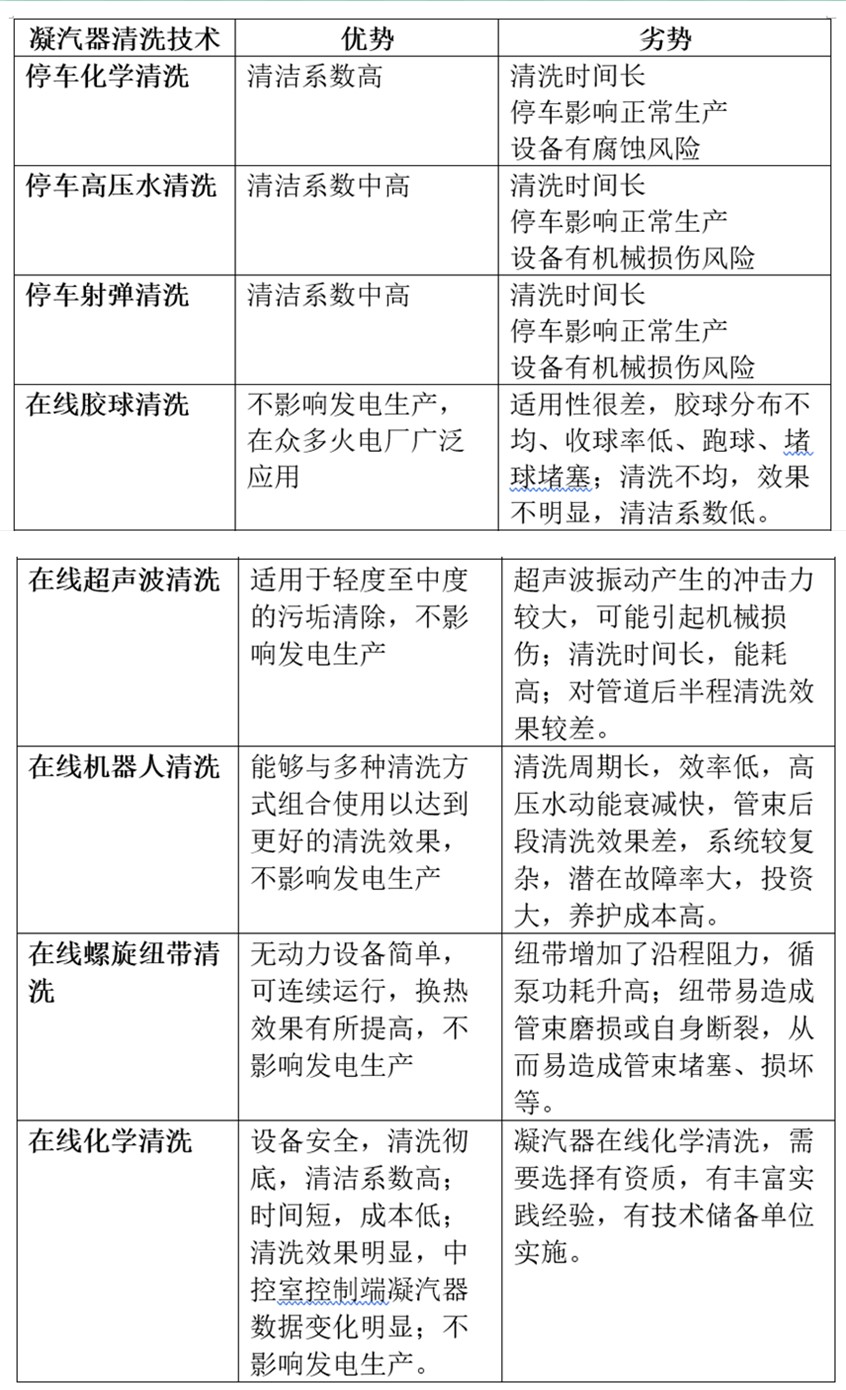

▲八種凝汽器結垢清洗技術優缺點對比分析

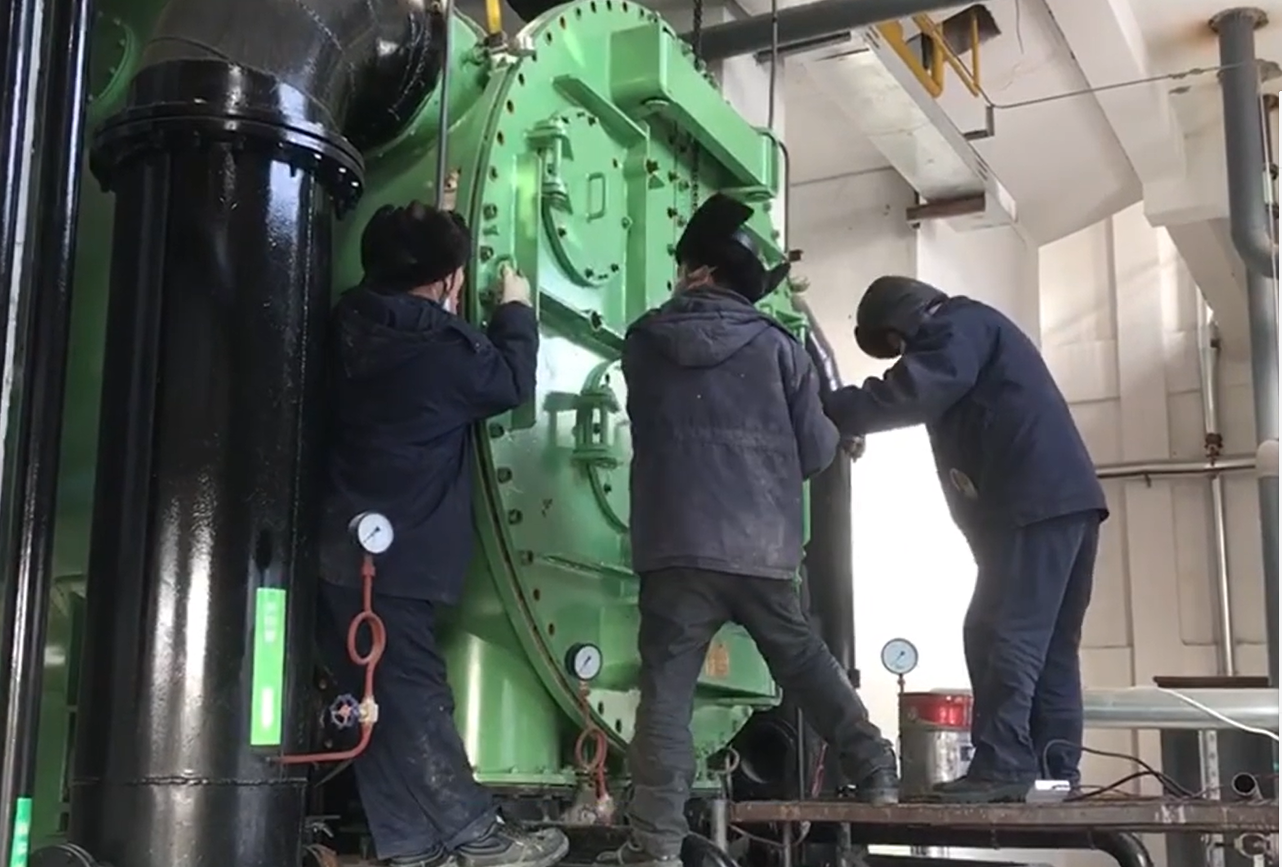

四、凝汽器結垢不停機不停車在線化學清洗清洗技術

凝汽器結垢傳統停車化學清洗優勢是清洗徹底，清潔係數高。劣勢是需要停機清洗，損失發電經濟效益；清洗時間長，存在設備腐蝕損失風險，需要有資質專業人工操作、監視、維護的清洗工作；成本投入大、發電經濟效益損失大。凝汽器結垢不停機不停車在線化學清洗，是在原有傳統停車化學清洗的基礎上發展而來的清洗技術。凝汽器結垢不停機不停車在線化學清洗時間短且不需停機，減少停機發電損失，加入專有殺菌、粘泥剝離、⽔垢清洗、⾦屬鈍化的HS-186多效能藥劑，清洗成本低時間短，不停機在線清洗運行10小時左右，去除⻘苔等微⽣物粘泥灰塵，清除列管內的⽔垢的同時避免⾦屬設備的腐蝕；凝汽器結垢不停機不停車在線化學清洗可隨時進行，無須等待機組大修小修機會。凝汽器結垢不停機不停車在線化學清洗保證清潔係數，凝汽器清洗結束後凝汽器的主要4項指標達到如下數據：

1、真空度提⾼≥1.0~2.0 kpa

2、端差縮⼩≤3.0攝氏度

3、排⽓温度縮⼩≤2.0℃

4、鍋爐同等供⽓量情況下發電量提⾼≥2%

各位同仁，各位同學，除了這八種常見凝汽器結垢清洗技術，您還知道哪些凝汽器結垢清洗技術？又是如何清洗的？關於凝汽器結垢、凝汽器腐蝕、凝汽器結垢清洗、鍋爐排污水顏色發紅、爐水發紅、蒸汽冷凝回水有硬度、鍋爐腐蝕結垢爆管、蒸汽系統腐蝕、蒸汽冷凝水鐵超標、蒸汽凝結水顏色發黃、凝汽器結垢不停機不停工不停車在線清洗除垢技術、鍋爐結垢不停爐不停工在線除垢技術等問題，北京化工大學 顏輝I86OO475З86隨時歡迎各位同仁討論問題交流經驗心得，隨時歡迎各位同仁分享鍋爐設備管理使用經驗，就解決鍋爐各種實際問題相互學習。凝汽器結垢與凝汽器銅管內壁生成了附着物的5種表現及解決措施

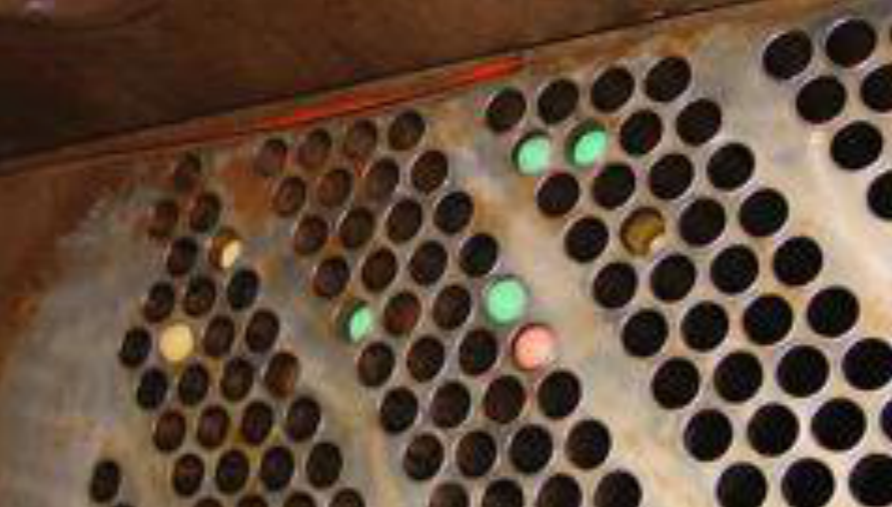

▲火電廠凝汽器在線膠球清洗堵球、收球率低、跑球、結垢堵塞清潔係數低

五、凝汽器結垢不停機不停車在線化學清洗技術應用案例

徐州銅山生物質熱電聯產項目凝汽器結垢不停車在線化學清洗前的運行情況

徐州銅山生物質熱電聯產項目裝機35MW高温超高壓再熱汽輪發電機組，配130t/h高温超高壓再熱循環流化牀生物質鍋爐，該項目以農作物秸稈、林業廢棄物等為主要原料，年綜合利用秸稈60多萬噸，年發電量約3億千瓦時，為裝備製造產業園區內企業提供冷、熱、電及壓縮空氣多聯供支持。

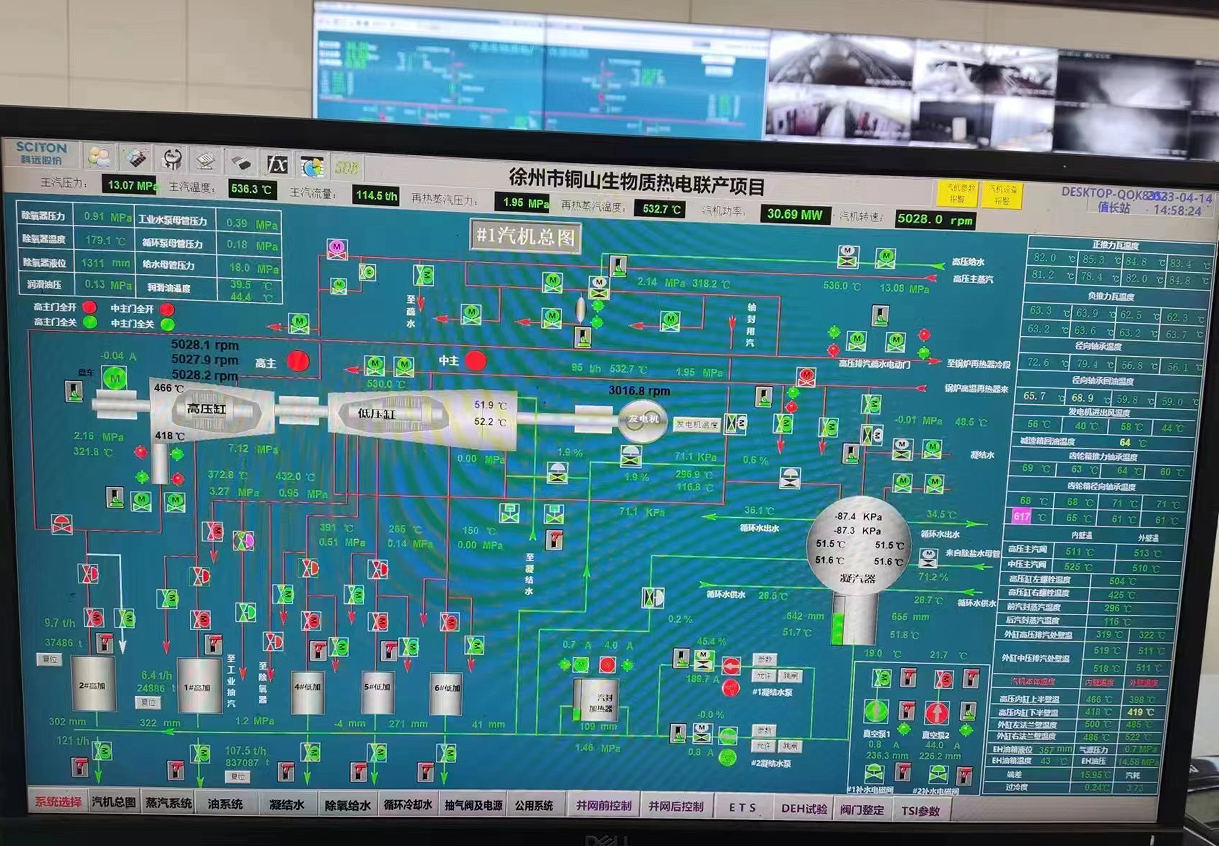

2023年4月14日14點58分，徐州銅山生物質熱電聯產項目火電廠中控室，控制端顯示器凝汽器在線運行清洗前的情況截圖，如下圖。鍋爐供氣量114.5t/h，真空度-87.4kpa，排汽温度51.6℃，端差17.1攝氏度，發電量為30.69MW/H，明顯凝汽器結垢導致凝汽器真空度低，凝汽器端差大，汽輪機機組熱經濟性降低，供電標準煤耗（能耗）增大，發電量減少很多。

▲火電廠中控室汽輪發電機組凝汽器不停車在線化學清洗前的運行情況

凝汽器結垢不停機不停車在線半側化學清洗後的運行情況

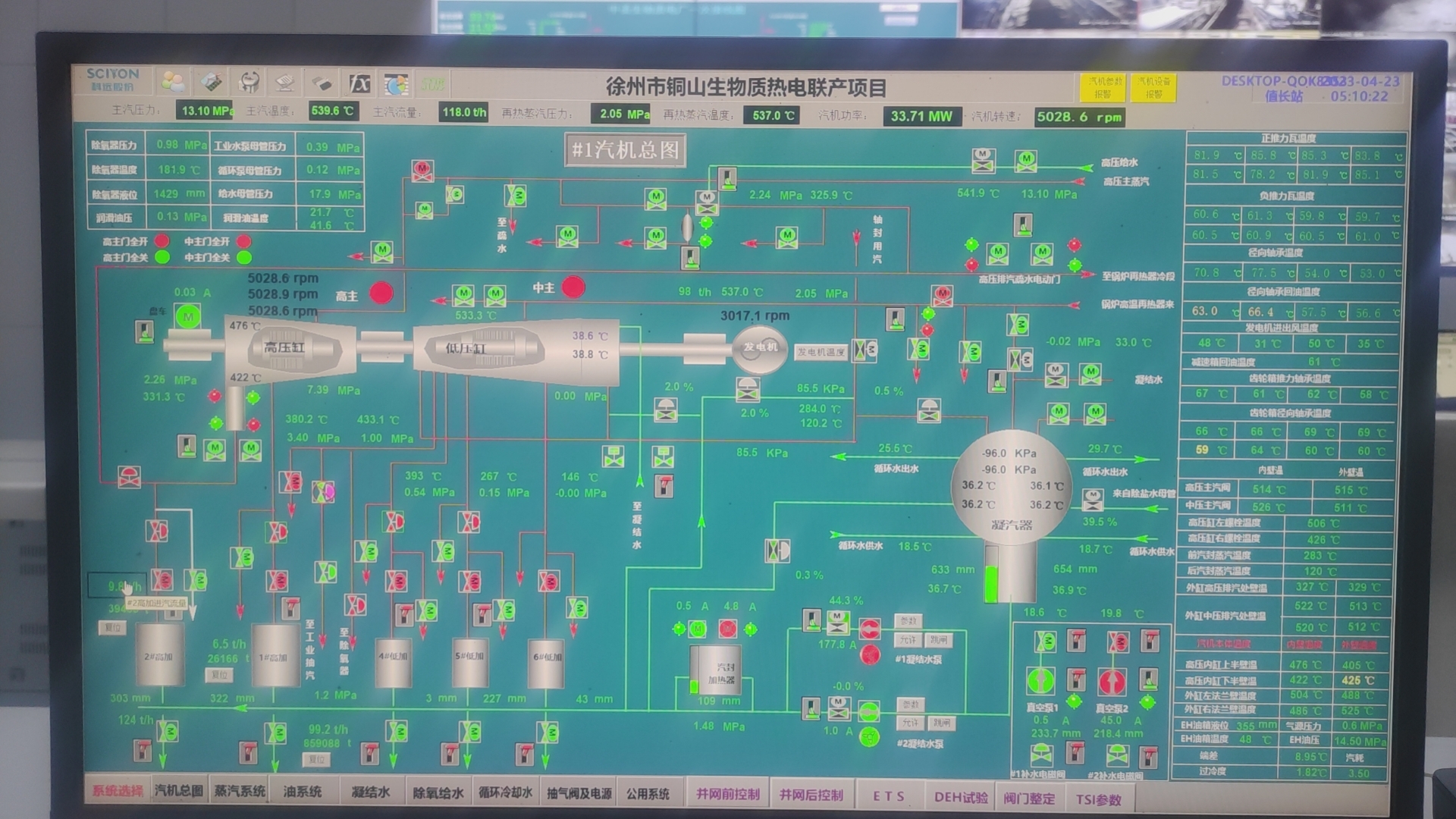

2023年4月23日5點1分，徐州銅山生物質熱電聯產項目火電廠中控室，控制端顯示器凝汽器半側經過5小時左右在線不停機不停車化學清洗後的情況截圖，如下圖。鍋爐供汽量118t/h，真空度增加到-96.0kpa，排汽温度下降到36.2℃，端差從17.1攝氏度縮小到6.5攝氏度恢復正常，發電量增加到33.71MW/H，每小時淨增加發電3.020MW，發電量提高10%，每天增加7.2萬度電左右，生物質發電按照0.7元/度計算，每天增加效益5萬元左右，凝汽器各項運行指標恢復正常。

▲火電廠中控室汽輪發電機組凝汽器不停車在線半側化學清洗後的運行情況

凝汽器結垢不停機不停車在線兩側全部化學清洗後的運行情況

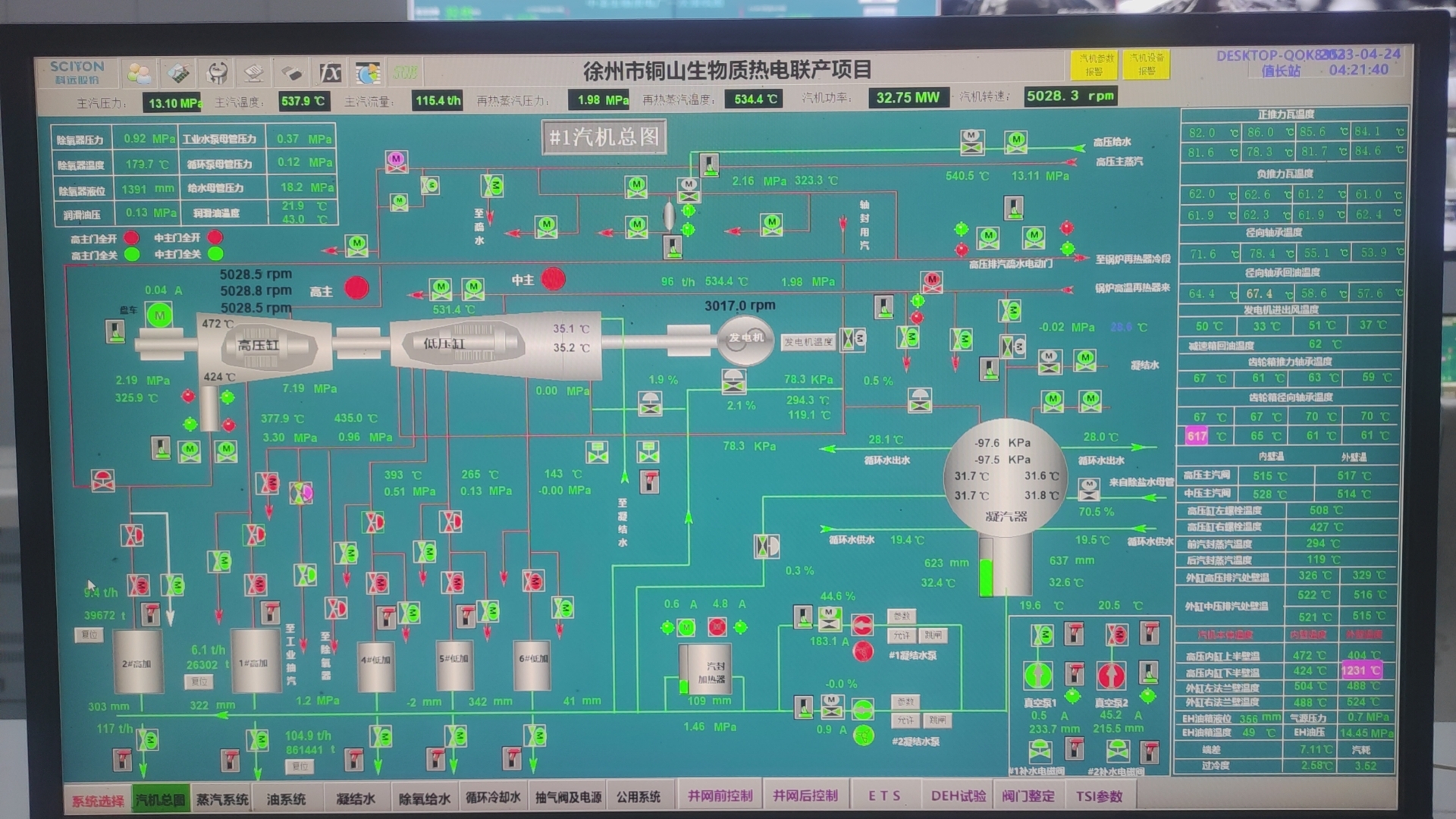

2003年4月24日4點21分，徐州銅山生物質熱電聯產項目火電廠中控室，控制端顯示器凝汽器另半側經過5小時左右在線不停機不停車化學清洗後的情況截圖，如下圖。鍋爐供汽量115.4t/h，真空度增加到-97.6kpa，排汽温度下降到31.8℃，端差縮小到3.7攝氏度，必須停止某一台循環泵的運行，否則產生過冷現象同樣會影響發電效果，因此發電量每小時僅增加到32.75MW。

▲火電廠中控室汽輪發電機組凝汽器不停車兩側全部化學清洗後的運行情況

總結

凝汽器結垢不停機不停車在線清洗技術在35MW高温超高壓再熱汽輪發電機組上的應用，通過凝汽器清洗前後發電量的變化可以看出，凝汽器換熱管循環水結垢對於發電量的影響很大，凝汽器不停機不停車在線清洗技術10小時解決電廠凝汽器排汽温度升高、真空度下降、端差增大問題。相對於傳統凝汽器結垢停車化學清洗或者機械物理清洗，不停機不停車凝汽器在線化學清洗技術，可以保證凝汽器的清潔係數和避免凝汽器內部的腐蝕為前提，在較短時間內，儘可能少改動既有設備的情況下，在運行、安全和經濟性方面達到較好的效果。證明凝汽器結垢不停機不停車在線化學清洗技術在火電行業具有推廣應用意義。

凝汽器結垢與凝汽器銅管內壁生成了附着物的5種表現及解決措施（顏輝）
