電子發燒友網報道（文/黃晶晶）截至2024年9月13日，華為Mate XT的預訂人數已經突破564萬，火爆程度遠超市場預期。華為Mate XT設計獨特，採用類似Z字形的摺疊設計，展開後的屏幕尺寸達到10.2英寸，手機厚度為3.6毫米，既有大屏幕又能做到極致輕薄。華為常務董事、終端BG董事長、智能汽車解決方案BU董事長餘承東説：“我的夢想是把平板裝進口袋、把電腦裝進口袋，今天實現了。”

那麼，三摺疊手機如何實現的呢，這背後的核心組件屏幕、鉸鏈、電池等備受關注。餘承東表示，三摺疊屏手機量產最大的難點是實現屏幕與鉸鏈技術的突破。一塊屏幕要做到內外彎折非常困難，同時還要抗擠壓、抗拉伸、堅固耐用更難。此外，華為首創的天工鉸鏈系統，顛覆傳統結構，第一次將鉸鏈系統做到了內外彎折，兼顧輕薄與強韌。

屏幕

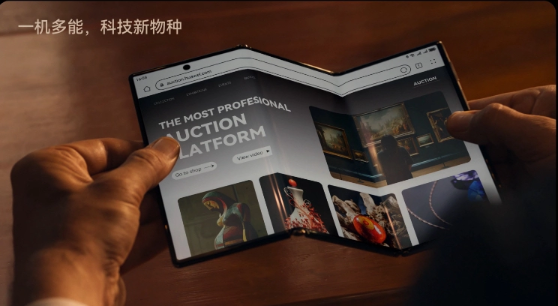

華為Mate XT 非凡大師的柔性OLED顯示模組，採用非牛頓流體和322cm²超大UTG玻璃，組成複合超韌結構，雙重抗衝，使其屏幕抗衝擊性能實現75%的提升。

圖源：華為官網

柔性OLED顯示屏的供應商主要有京東方、維信諾等。其中，京東方在9月4日舉辦的2024京東方全球創新夥伴大會上提到了華為三摺疊屏手機。京東方董事長陳炎順對媒體表示，京東方和華為在摺疊屏領域有着十分深入的合作，“我們跟華為的產品的共同研發，是前無所有的緊密地聯繫在一起。”

手機屏幕的柔性蓋板也是實現摺疊必不可少的組件。超薄柔性玻璃UTG具備超薄、耐磨、強度高、可彎折、回彈性好等特性，被認為是摺疊手機、筆記本、卷軸電視、車載顯示、智能穿戴等柔性顯示蓋板的理想材料。

市面上UTG玻璃的供應商包括有凱盛科技、藍思科技、長信科技等。凱盛科技介紹，其成功自主開發出30-70微米厚度的主流規格超薄柔性玻璃，柔性玻璃的成品從可摺疊20萬次，到40萬次，再到100萬次；彎折半徑從3毫米，到1毫米，再到0.5毫米。並形成了擁有自主知識產權的全國產化UTG產業鏈。

鉸鏈

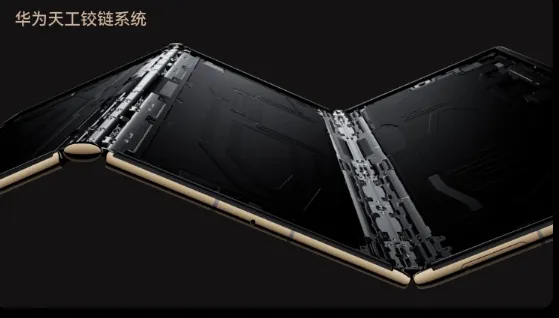

華為Mate XT全球首創華為天工鉸鏈系統，讓超薄的柔性屏實現“雙軌聯動”。內外屏同時彎折，內折抗擠壓，外折抗拉伸。天工鉸鏈系統讓用户在單屏、雙屏、三屏之間自由切換。

圖源：華為官網

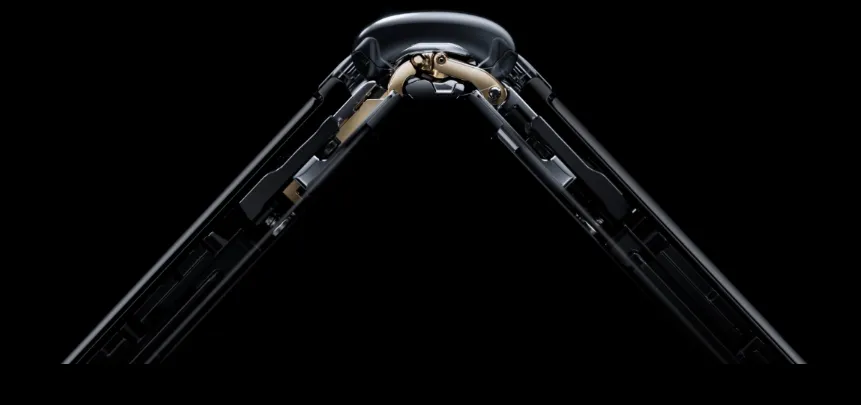

華為Mate XT鉸鏈細節來看，創新性引入內嵌設計，一體連桿結構的外折鉸鏈，能更大程度縮小鉸鏈活動空間。而內折鉸鏈採用首創嵌入式滑軌結構，減小弧臂轉動角度，使鉸鏈厚度大幅減少，實現整機纖。首創多驅精密調校，根據量身定做的開合力曲線，調校26個精密凸輪，使開合手感絲滑流暢。採用超強火箭鋼，1900 MPa 抗變形強度，使鉸鏈在頻繁開閤中經久耐用。

當前，摺疊手機鉸鏈的工藝技術方案主要聚焦於MIM件和液態金屬件相結合。

金屬粉末注射成型技術(Metal Powder Injection Molding Technology，簡稱MIM)是將現代塑料注射成型技術引入粉末冶金領域而形成的一門新型粉末冶金近淨形成型技術。MIM 技術工藝在製備三維造型複雜、組織結構均勻、性能優異的近淨成形零部件方面具有獨特的優勢，且可以實現不同材料（如鈦合金、低合金鋼、不鏽鋼、工具鋼、鎳基合金、鎢合金、磁性材料等）零部件的一體化製造，具有材料適應性廣、自動化程度高、生產成本較低、適合大批量生產等特點。

東睦股份作為中國粉末冶金新材料行業的龍頭企業，是中國領先的金屬注射成形（MIM）製造企業。東睦股份的2024上半年財報顯示，今年上半年，其MIM主營業務收入同比增長約101%，緊隨大客户新產品上市的節奏，已配備5條摺疊機模組生產線。

科森科技主要以精密壓鑄、鍛壓、衝壓、CNC、激光切割、激光焊接、MIM、精密注塑等製造工藝、技術為基礎，以精密模具設計、生產為支撐，為蘋果、華為、亞馬遜、谷歌、Meta、XREAL、歌爾、立訊、美敦力等國際、國內知名客户提供消費電子（含加熱不燃燒電子煙結構件、VR）、醫療器械、汽車（含新能源汽車）等終端產品所需精密金屬、塑膠結構件產品的研發、製造以及部分組裝服務。

科森科技表示，公司在摺疊手機組裝市場沉寂了一年多之後，公司重新迴歸到摺疊屏手機組裝序列，此次迴歸將得到來自產業鏈端 MIM 的支持，有望提升公司在摺疊屏手機組裝領域的成本優勢。另外，海美格磁石技術（深圳）有限公司，是科森科技參股公司，主要從事金屬注射成形（MIM）結構件研發、生產和銷售。

精研科技主要從事精密金屬（包括 MIM，CNC，3D 打印等）零部件及組件，精密塑膠零部件及組件，傳動及轉動組件，散熱組件，智能製造服務，以及電子製造業務等六大業務板塊，產品主要應用於消費電子、汽車、智能家居等行業。

在摺疊屏手機方面，精研科技緊跟行業發展動態和趨勢，一方面積極佈局在新型創新產品中的應用，配合客户新需求，已實現金屬零部件、轉動結構件在摺疊屏手機中的應用，另一方面，公司立足主業，充分發揮在材料體系方面積累的豐富經驗，積極配合客户開發製造更輕量、更耐磨、更超薄的金屬材料，潛心新型材料的開發和技術突破，在產品應用端持續突破的同時，不斷提升效率降低成本。精研科技2024年上半年財報顯示，報告期內，公司主要業務仍為 MIM 零部件及組件產品，佔公司營收規模比重達到 64.25%。

而液態金屬即非晶合金，是指與通常情況下金屬材料的原子排列呈現的週期性和對稱性所不同的非結晶狀態的金屬。非晶合金材料長程無序的結構使得其具備了特殊的性能，如高強度、高硬度、高光潔度、耐腐蝕和耐磨性等，其抗彎強度、抗拉強度、彈性形變等均優於常用材料。

宜安科技表示，鉸鏈作為決定摺疊機壽命和形態的關鍵零部件，主要負責摺疊屏手機的開合和懸停，對摺疊閉合程度、摺疊開合手感、摺痕深淺、屏幕耐用性起關鍵作用。鉸鏈對結構件的強度、厚度和精度超過傳統工藝極致的要求，目前不鏽鋼和鋁合金的CNC、MIM 等成型工藝難以滿足鉸鏈對材料性能、尺寸精度和綜合成本的要求。液態金屬作為摺疊屏手機鉸鏈的關鍵部件材料，具有高強度、良好成型性和高尺寸精度的特性，能夠達到鉸鏈結構件對於厚度、強度和精度的要求，同時由於液態金屬本身卓越的彈性變形能力，使產品的疲勞性能遠遠好於其他材料，因此更適合用來製造摺疊屏手機鉸鏈。

宜安科技表示，公司的液態金屬鉸鏈結構件是由子公司逸昊金屬生產的，已在摺疊屏手機上得到批量應用。

電池

華為 Mate XT內置5600mAh硅碳負極電池，三電芯並聯，電池單片僅厚1.9毫米，餘承東用“薄如蟬翼”來形容它，極大節省了機身堆疊空間。支持66W有線快充，50W無線快充。當前，手機電池的供應商有欣旺達等。欣旺達此前表示，公司與華為一直保持合作，但並不清楚關於三摺疊屏手機的情況。

未來的摺疊

IDC發佈的2024年第二季度中國摺疊屏手機市場份額報告顯示，該季度摺疊屏手機出貨量共計257萬台，繼續保持強勁的增長勢頭。在這一季度中，華為以41.7%的市場份額穩居榜首。

市場研究機構Counterpoint Research最新發布的摺疊屏智能手機出貨量追蹤報告顯示，2024年第二季度全球摺疊屏智能手機出貨量同比增長48%。中國在全球摺疊屏手機市場中的領導地位進一步鞏固，其出貨量佔全球總出貨量的一半以上。

從外觀形態來看，三摺疊或許就是摺疊的極限？四折五折的意義不太大。此前也有一些手機廠商展示過卷軸屏概念手機，並且三星計劃在2025年量產卷軸屏手機，配備最新的屏下攝像頭技術和無邊框設計。然而，卷軸屏手機面臨屏幕平整度、結構強度、防水性能等諸多問題，會比三摺疊手機的設計更加複雜，量產難度也更大。不過，未來的卷軸屏手機也同樣值得期待。
