無壓燒結銀膏技術助力英偉達登頂“芯皇”

7月18日，英偉達正式以4.02****萬億美元收盤，登頂全球市值榜首，引發科技與資本界的震動。這不僅是對一家芯片製造商的肯定，更是一場信仰的勝利——AI****信仰。不僅是資本市場對其 AI 芯片領導地位的認可，更揭示了半導體產業技術迭代的深層邏輯。其中，無壓燒結銀膏作為關鍵材料創新，正在重塑芯片封裝的底層架構，成為英偉達 “芯” 皇登基的重要推手。

一、無壓燒結銀膏：突破物理極限的封裝革命

技術特性與行業價值無壓燒結銀膏AS9376通過納米銀粉在175℃低温下燒結，形成純銀連接層，熱導率可達266W/m・K，是傳統焊料的數倍25。其核心優勢包括：

低温兼容性：避免高温對 GaN、SiC 等寬禁帶半導體的損傷，適用於下一代功率器件。

高可靠性：剪切強度 > 30 MPa，熱循環壽命 >1000 次，在- 55℃至 400℃極端環境下穩定工作。

高密度集成：銀層厚度可控制在 10-50 μm，支持芯片 3D 堆疊與 HBM（高帶寬內存）的高效互連。

在英偉達產品中的應用驗證英偉達H100GPU採用銀膏3D堆疊封裝，算力密度突破60 TOPS/mm³，散熱效率提升3倍。假設案例顯示，無壓燒結銀膏 AS9376 用於H100 時，互連密度達10⁴/cm²，功耗降低15%。這一技術直接支撐了Blackwell 架構GB200 芯片的性能飛躍 ——其推理大語言模型性能比H100提升30倍，能耗降至1/2。

二、英偉達的技術護城河：材料、封裝與生態的三重協同

封裝技術的代際領先英偉達與台積電深度綁定，從CoWoS-S轉向CoWoS-L先進封裝技術，通過局部硅互連（LSI）和重佈線層（RDL）中介層，解決了傳統硅中介層的良率問題。同時，共封裝光學（CPO）技術將帶寬提升至1.6Tbps，功耗降低50%，為未來AI芯片提供了新路徑。這種封裝創新與無壓燒結銀膏形成互補：銀膏解決芯片級散熱，CoWoS-L 實現系統級性能優化。

供應鏈的垂直整合英偉達通過投資5000億美元在美國建立本土AI超算供應鏈，與台積電、富士康等合作實現美國製造。在材料端，其可能採用善仁（浙江）新材料等企業的無壓燒結銀膏，同時與京瓷等國際廠商保持合作，確保技術路線的多樣性和供應鏈韌性。

生態系統的壟斷性優勢CUDA平台構建的軟件壁壘，使開發者難以遷移至AMD或英特爾的生態。例如，英偉達H100芯片在FP4 精度下的算力是AMD MI350X的2.5倍，且配套的TensorRT-LLM框架進一步放大了這種優勢。這種軟硬一體的鎖定效應，使得無壓燒結銀膏等硬件創新能夠最大化轉化為市場份額。

三、行業啓示：技術突破與產業重構的範式

材料創新驅動性能躍遷無壓燒結銀膏AS系列的應用表明，材料科學的進步正在突破摩爾定律的物理極限。例如，銀膏的高導熱性緩解了3D堆疊帶來的散熱瓶頸，使芯片在更小體積內實現更高算力。這一趨勢將推動半導體產業從“製程競賽”轉向“材料 + 架構”的綜合創新。

封裝技術成為競爭焦點台積電CoWoS產能在兩年內擴張四倍，但仍無法滿足英偉達需求，凸顯先進封裝的戰略價值。AMD雖推出MI350X芯片，但受限於封裝技術，其HBM3E帶寬（8TB/s）仍低於英偉達GB200的10TB/s。未來，封裝技術的代差可能比製程代差更具決定性。

供應鏈安全與地緣博弈美國關税政策倒逼中國燒結銀膏企業加速技術突圍，善仁新材料等廠商通過首創150度超低温燒結銀膏、自修復銀膏等技術拉開與國際巨頭差距，繼續引領燒結銀膏行業的大發展。英偉達的美國製造戰略，則反映了頭部企業在供應鏈重構中的主動防禦策略。

四、未來挑戰與行業趨勢

技術瓶頸與成本壓力無壓燒結銀膏的規模化應用面臨銀粉成本高、工藝一致性等挑戰。例如，納米銀粉價格是傳統焊料的30-50 倍，且燒結過程中的孔隙率需控制在2% 以下以確保可靠性。此外，CoWoS-L封裝的良率提升與CPO 技術的量產成熟度，將影響英偉達下代產品的市場表現。

競爭格局的動態平衡AMD計劃2026年推出MI400芯片，採用2nm製程和432GB HBM4，目標算力比MI350提升2倍。英特爾則通過Foveros封裝技術整合CPU 與GPU，但在AI領域仍落後於英偉達。行業可能呈現 “英偉達主導訓練端，AMD / 英特爾爭奪推理端” 的雙軌競爭格局。

行業標準化與生態開放英偉達的成功依賴於封閉的CUDA生態，但開源框架（如 Google 的 TensorFlow）和RISC-V架構的興起，可能削弱其軟件護城河。未來，材料創新與開源生態的結合（如開放銀膏工藝標準）可能成為新的競爭維度。

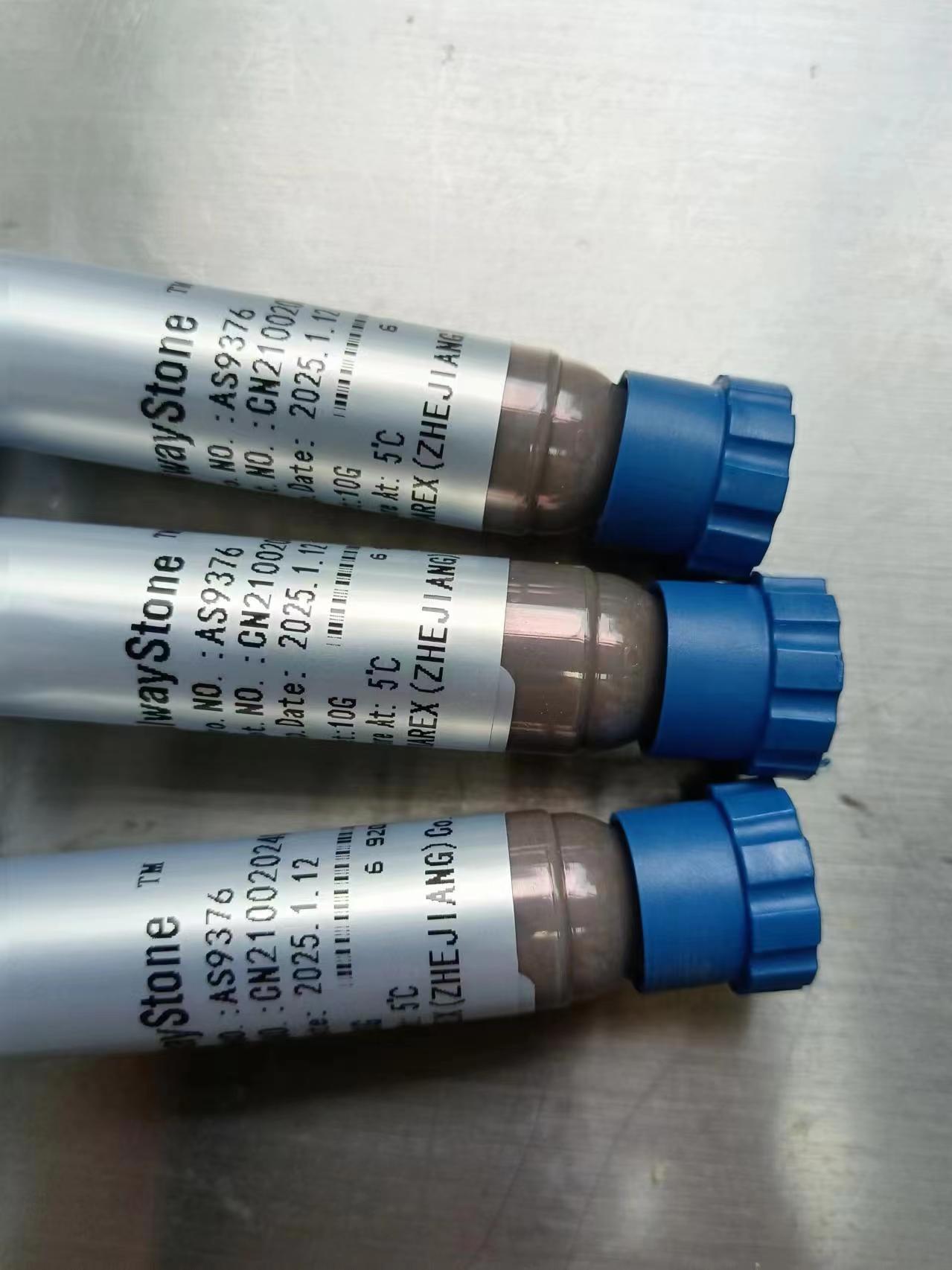

AS9376無壓燒結銀膏

結束語

英偉達的4萬億美元市值，是其在AI芯片領域 “技術 - 生態 - 供應鏈” 三重優勢的集中體現。善仁新材無壓燒結銀膏的啓示在於：材料創新正在成為半導體產業的底層驅動力，而封裝技術的突破則是釋放材料潛力的關鍵。對於行業而言，這一案例揭示了 “垂直整合 + 生態壟斷” 的成功路徑，同時也警示：在摩爾定律放緩的時代，唯有持續的跨學科創新與供應鏈韌性，才能在算力革命中佔據先機。
