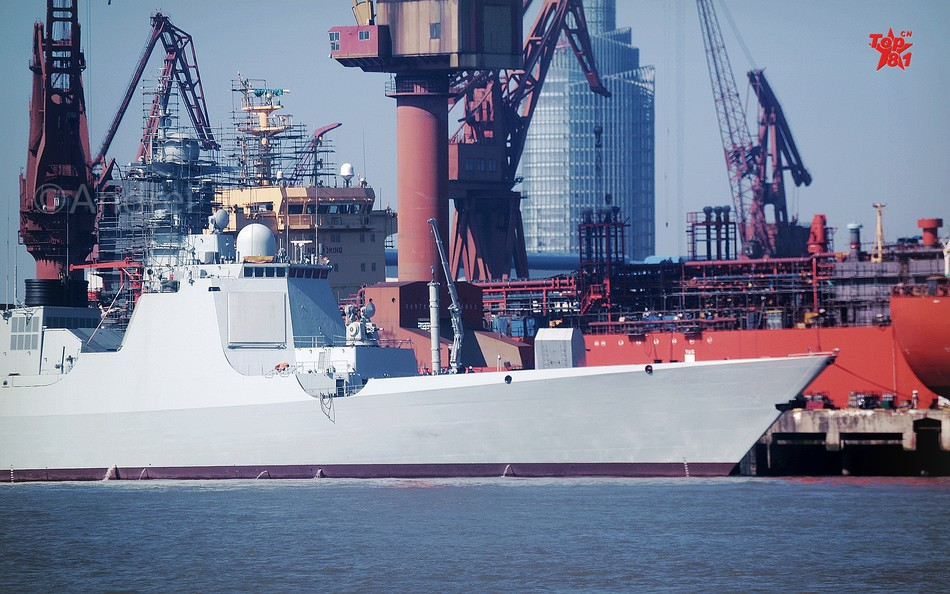

中國海軍新的055大型驅逐艦似乎又有了些新的有趣的細節,近期在網上出現了一張可能是某商船水手拍攝的、正在海上試航的055大型驅逐艦照片。

照片中這艘055大型驅逐艦,在艦艏垂直髮射系統甲板上,似乎安裝了一個外形怪模怪樣的設備,從它的肘節式結構看很像一台吊裝機械。
增加的設備是什麼********
055大型驅逐艦也安裝上了吊機?這吊機有什麼用?到底是怎麼安裝在艦上的?咱們一點點來説明好了。

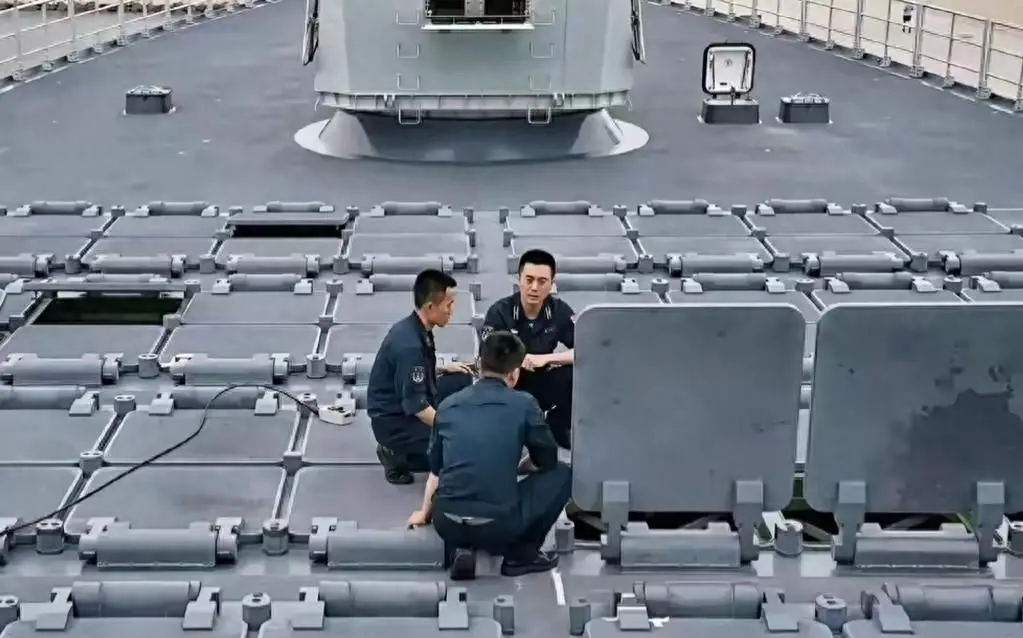

從這台機械的用途分析,毫無疑問應當是一台垂直髮射系統使用的吊機。我們都知道,目前055大型驅逐艦和052D型驅逐艦,使用的都是HT-1型同心圓型通用垂直髮射系統。這套系統的結構包括甲板上的裝甲蓋板,甲板下的垂直髮射系統安裝結構,還有相應的伺服系統。
在平時於彈藥碼頭上吊裝艦載武器時,是使用普通的大型吊車,將艦載戰術導彈以垂直吊裝的方式吊裝到垂直髮射系統上方,人力對準垂直髮射系統蓋板後,再將導彈往下“插”進垂直髮射系統發射單元內。並在垂直髮射系統安裝結構內連接好電源、氣源、數據源等,確定導彈和艦上火控系統實現連線之後,一個垂髮射單元就吊裝完畢。

但是,顯而易見的是,使用大型吊車在彈藥碼頭上對垂直髮射系統內安裝彈藥,如果要在海上補充彈藥很明顯就不能這樣幹了,海上哪兒給你找大型吊車去?因此,艦艇在海上行動時,如果彈藥打完了,要麼就必須返回軍港補彈,要麼只能在海上補充彈藥。所以,在海上給垂直髮射系統補充彈藥的吊機應運而生。從這艘055型所使用的吊機來看,就是一部海上補彈吊機。
中國的垂髮吊機發展
海上補彈吊機是怎麼安裝的,又是怎麼運作的?從中國海軍的垂直髮射系統吊機發展來看,目前發展出了兩代。

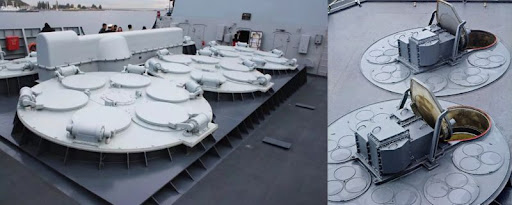

第一代就是052C型驅逐艦上的海上安裝吊機。我們都知道,052C型驅逐艦使用的是H/AJK-03型垂直髮射系統,該型垂直髮射系統的外形和蘇聯的B-202型垂髮有些類似,採用的都是獨特的“左輪槍”式結構。

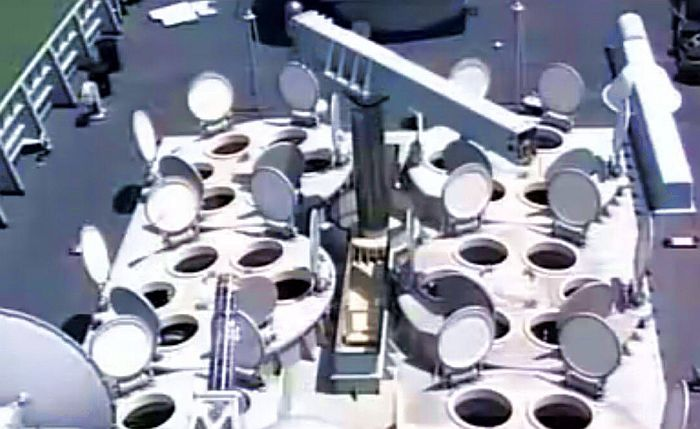

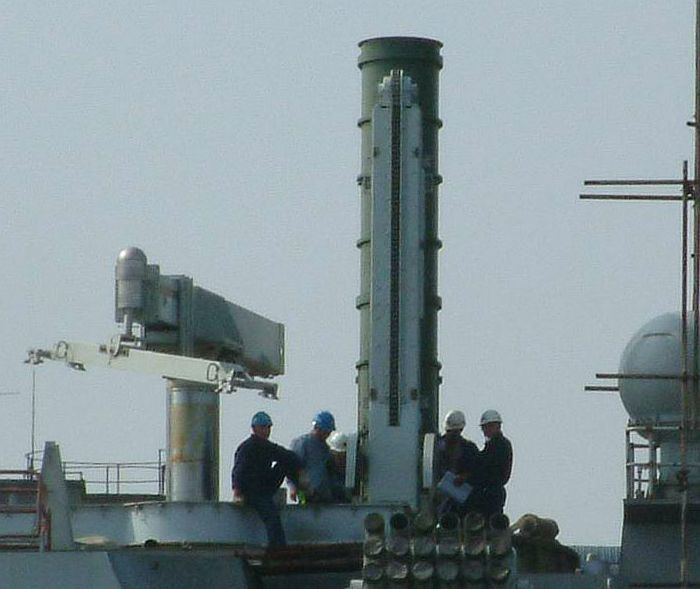

只不過,蘇聯的垂直髮射系統考慮到艦體強度因素,一套垂髮單元只有一個發射口,需要使用旋轉機構將發射筒轉到對準發射口才能發射,我們的垂直髮射系統每個發射口都可以發射。但是在艦艏的六個六聯裝垂直髮射口的中間,就安裝着一套用於海上補彈的吊機,這套吊機平時不用的時候收納在小艙室內。

而在需要海上補彈時,首先將垂直髮射系統使用的海紅旗-9導彈以水平運輸的方式,從乾貨補給艦上運輸到052C型驅逐艦的甲板上。放平之後連接吊機的起吊裝置,再經過複雜的平垂轉換步驟,將水平放置的戰術導彈改為垂直狀態,轉到垂直髮射系統發射口的位置往下“插”進垂直髮射單元內。
這套系統的設計還算比較巧妙,只不過後來發現“左輪”式垂直髮射系統過於佔用內部空間,空間利用率不高。052C位於艦艏的36個垂直髮射單元面積比052D的32個單元佔用面積要大不少,而且還只能攜帶一種防空導彈,垂直髮射系統的通用性很差。

因此,後來到052D上,中國海軍的垂直髮射系統被全部統一成了HT-1型,這台放在左輪式垂直髮射系統中間的海上吊裝吊機,也隨着新通用垂髮的換裝一同消失不見。
在052C型驅逐艦使用的左輪式垂髮被更換為HT-1型垂直髮射系統後,很明顯,我們有了新的海上吊裝系統。那麼這套系統是怎麼安裝在軍艦上的呢?參考美國海軍的情況,海上吊裝系統一般有兩種安裝方式:

其一是直接收納在垂直髮射系統內。還記得二十多年前的海軍雜誌,專門介紹過美軍MK-41垂直髮射系統的海上補彈裝置。
美軍的早期“提康”級巡洋艦,前後64個MK-41垂直髮射系統,一般會各留出三個垂直髮射單元,垂直髮射單元內就安裝有一套海上補彈吊機。使用的時候,直接從垂直髮射單元裏升起來,將乾貨補給艦水平傳過來的發射箱調整成垂直狀態“插”進垂直髮射單元就可以。

但是,這套系統需要佔用三個MK-41垂髮單元,而且也不是什麼時候都能用得上。為了這不知道什麼時候能用得上的海上補彈,始終留出三個垂直髮射單元多多少少就有點不划算了。
再説,這套裝填系統的限制條件太大,海況稍微差一點就完全用不了了,性能其實並不好。因此,“提康”上的這個海上補彈系統也只存在了很短的一段時間,後來中期改進時就都取消了。

在取消了這套收納在3個MK-41垂直髮射單元內的海上補彈系統後,美國海軍的替代選項是選擇可拆卸式的海上補彈系統,説到底還是為了印太戰略,跟我們打高端戰爭的設想給逼出來的。
美國海軍認為,未來與中國在西太平洋的衝突中,海軍的水面艦艇可能面臨8000公里內無安全港口的困境,西太第一第二島鏈上的主要海軍基地都在彈道導彈的打擊範圍之內。這個時候,可以保持海上機動部署和補給,也就是水面艦艇可以在海上補彈就尤其重要了。

基於這一想定,美國海軍取消了MK-41垂直髮射系統內的海上裝填後,在2022年,又開始研發新的海上裝填系統,也就是所謂的“海上可轉移裝填裝置”,代號叫TRAM。

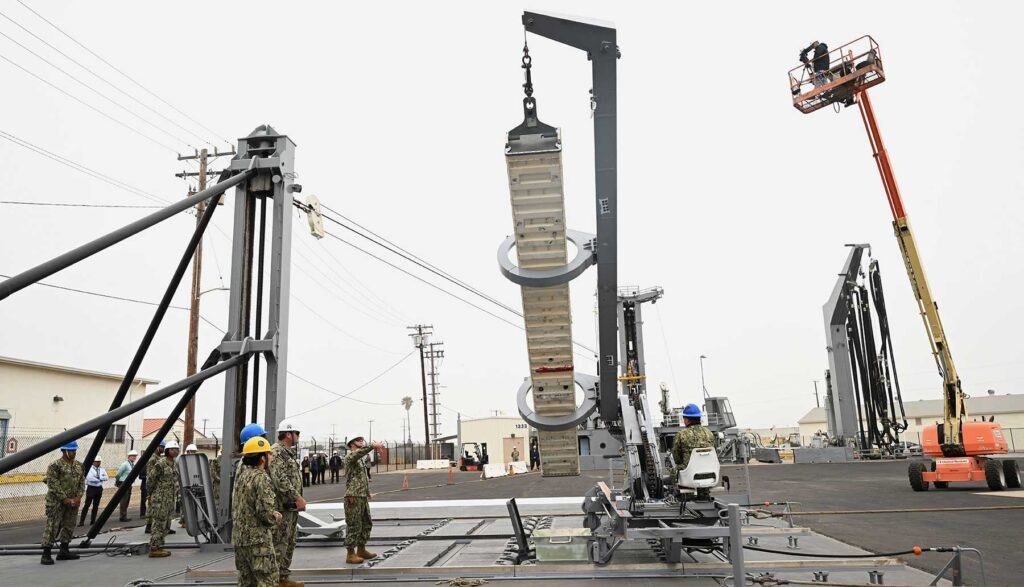

從其基本設計來看,TRAM的結構由滑動的 Padeye 柱(Sliding Padeye Post)、滑軌系統(Rails)、液壓擺臂(Hydraulic Swing Arm)、雙環夾具(Clamping Rings)和纜繩/滑輪系統(Cable & Pulley)等設備共同組成。

滑動 Padeye 柱安裝在接受海上補彈艦艇的的垂直髮射系統邊,使用夾具緊緊固定在甲板上,形成支撐結構,用於接納從補給艦傳遞過來的導彈罐體。滑軌系統安裝在Padeye柱和垂直髮射系統的單元之間,佈置低型滑軌,導彈發射筒沿軌道滑動至正確位置,為後續作業做好準備。

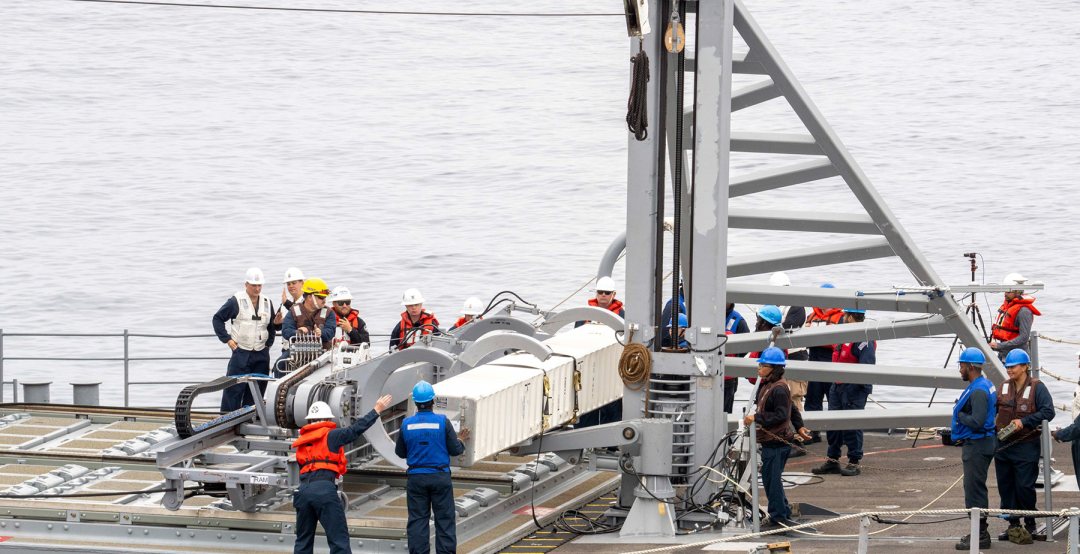

液壓擺臂通過液壓系統控制,該擺臂將導彈發射筒從滑軌端接住,提升並旋轉至發射筒垂直對準垂直髮射單元艙口的位置。雙環夾具擺臂末端配有可閉合的夾具結構,穩固抓牢罐體,防止海上搖晃導致脱落。纜繩/滑輪系統用於將罐體垂直下放至垂直髮射系統單元,動作類似傳統起重系統,但具備針對海況動態調整功能。

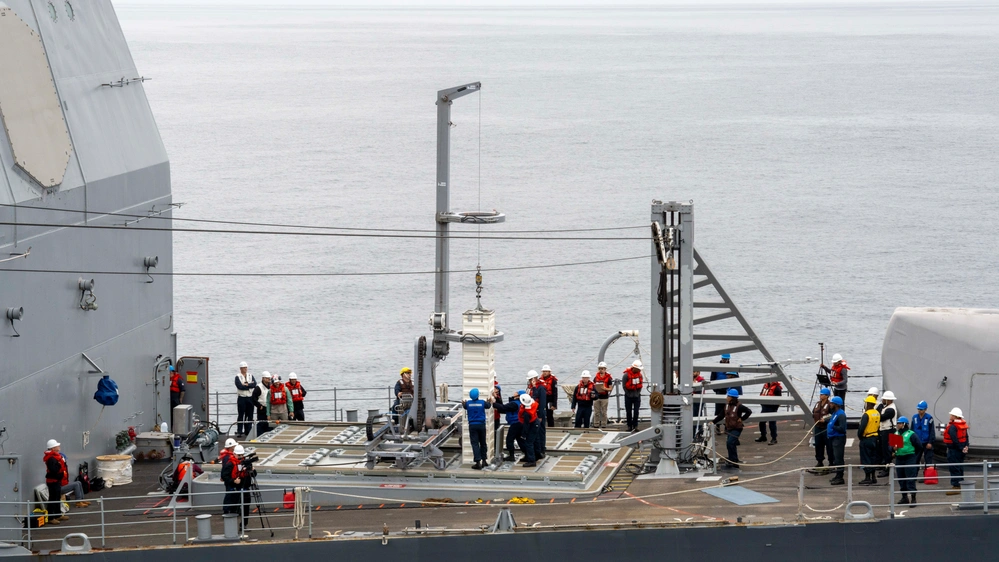

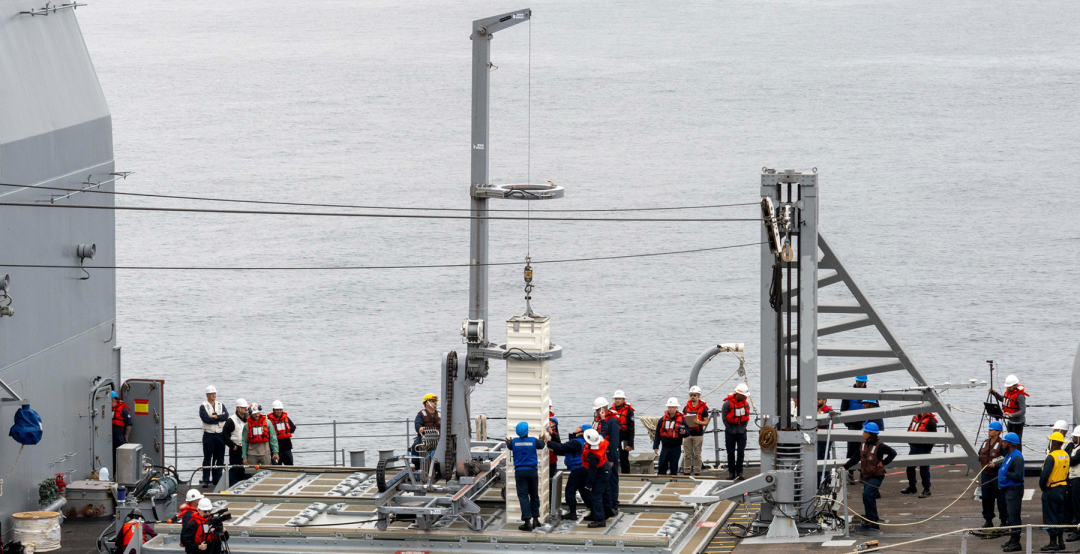

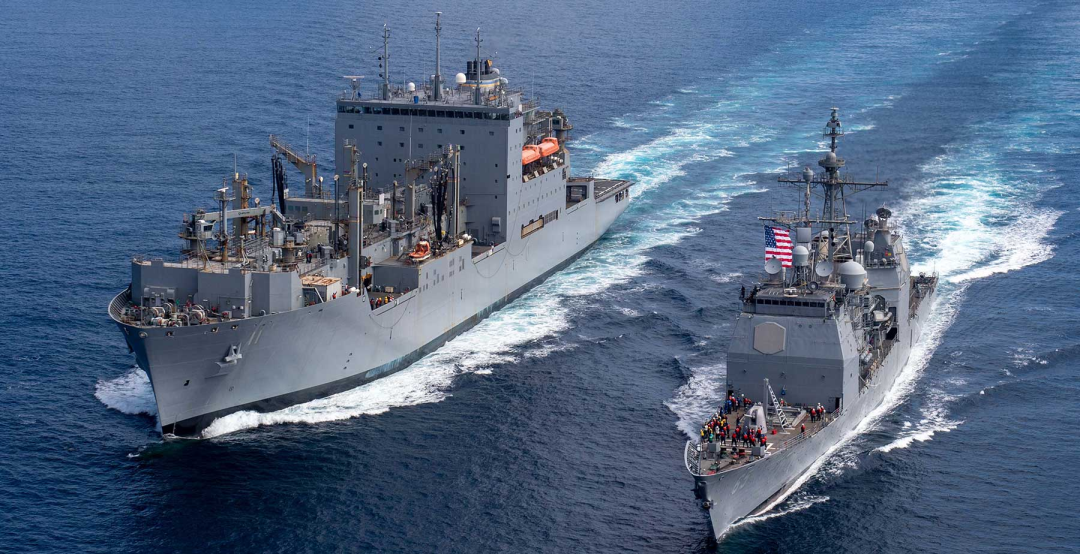

而在具體的補給動作上,首先,用於彈藥補給的補給艦通過海上補給(UNREP)連接線,將導彈發射筒拉至接收艦滑動 Padeye 處。隨後導彈發射筒被固定在滑軌上,轉移到雙環夾具上。轉移到夾具上之後,再完成平垂轉換程序,將導彈發射筒垂直“插”進垂髮單元,從而完成整個海上補彈程序。
補彈程序結束後,整套系統可以拆卸下來固定在艦體上,不佔用寶貴的垂直髮射系統內部空間。同時,TRAM系統對於海況的要求也沒有那麼高,比較適合在各種惡劣海況下完成補彈作業。

從我們055大型驅逐艦和052D型驅逐艦的海上補彈系統設計看,很明顯,我們沒有沿用類似於“提康”級早期使用的、收納在MK-41垂直髮射系統內、佔用寶貴的垂髮系統空間的海上補彈系統,而是選擇使用類似於TRAM的新型海上補彈系統。

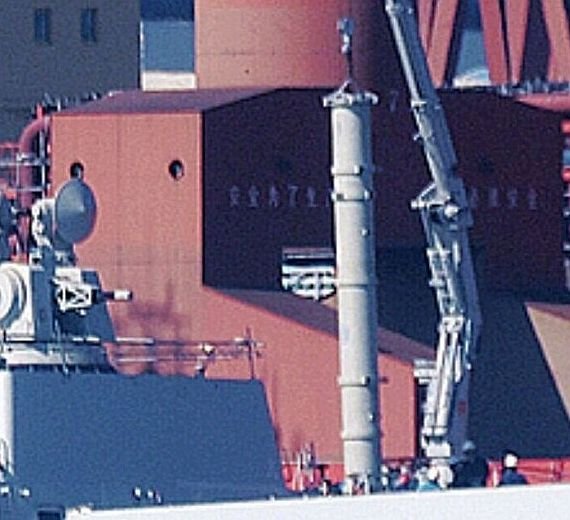

從照片裏體現出的055大型驅逐艦的補彈系統看,估計我們的補彈系統跟TRAM有點類似的,直接使用夾具固定在垂直髮射系統的甲板上,接收補給艦水平傳遞來的導彈發射筒之後,完成平垂轉換程序,然後依次在各排垂直髮射單元之間移動,從而完成整個海上補彈程序。

對於目前各主要軍事強國裝備的垂直髮射系統補彈系統看,這應該就是性能最好的海上補彈系統了。
